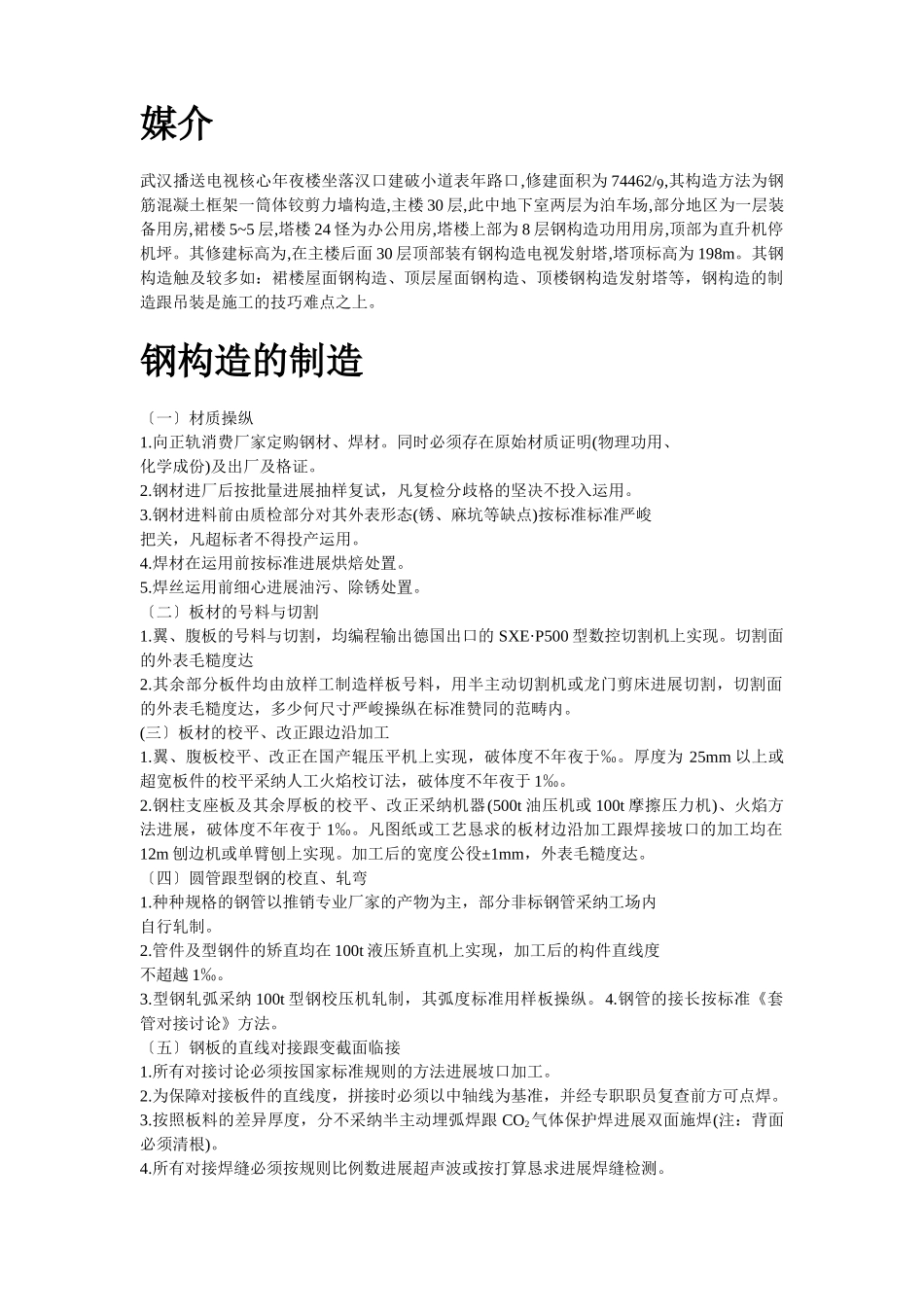

目录媒介武汉播送电视核心年夜楼坐落汉口建破小道表年路口,修建面积为74462/,其构造方法为钢筋混凝土框架一筒体铰剪力墙构造,主楼30层,此中地下室两层为泊车场,部分地区为一层装备用房,裙楼5~5层,塔楼24怪为办公用房,塔楼上部为8层钢构造功用用房,顶部为直升机停机坪。其修建标高为,在主楼后面30层顶部装有钢构造电视发射塔,塔顶标高为198m。其钢构造触及较多如：裙楼屋面钢构造、顶层屋面钢构造、顶楼钢构造发射塔等，钢构造的制造跟吊装是施工的技巧难点之上。钢构造的制造〔一〕材质操纵1.向正轨消费厂家定购钢材、焊材。同时必须存在原始材质证明(物理功用、化学成份)及出厂及格证。2.钢材进厂后按批量进展抽样复试，凡复检分歧格的坚决不投入运用。3.钢材进料前由质检部分对其外表形态(锈、麻坑等缺点)按标准标准严峻把关，凡超标者不得投产运用。4.焊材在运用前按标准进展烘焙处置。5.焊丝运用前细心进展油污、除锈处置。〔二〕板材的号料与切割1.翼、腹板的号料与切割，均编程输出德国出口的SXE·P500型数控切割机上实现。切割面的外表毛糙度达2.其余部分板件均由放样工制造样板号料，用半主动切割机或龙门剪床进展切割，切割面的外表毛糙度达，多少何尺寸严峻操纵在标准赞同的范畴内。(三〕板材的校平、改正跟边沿加工1.翼、腹板校平、改正在国产辊压平机上实现，破体度不年夜于‰。厚度为25mm以上或超宽板件的校平采纳人工火焰校订法，破体度不年夜于1‰。2.钢柱支座板及其余厚板的校平、改正采纳机器(500t油压机或100t摩擦压力机)、火焰方法进展，破体度不年夜于1‰。凡图纸或工艺恳求的板材边沿加工跟焊接坡口的加工均在12m刨边机或单臂刨上实现。加工后的宽度公役±1mm，外表毛糙度达。〔四〕圆管跟型钢的校直、轧弯1.种种规格的钢管以推销专业厂家的产物为主，部分非标钢管采纳工场内自行轧制。2.管件及型钢件的矫直均在100t液压矫直机上实现，加工后的构件直线度不超越1‰。3.型钢轧弧采纳100t型钢校压机轧制，其弧度标准用样板操纵。4.钢管的接长按标准《套管对接讨论》方法。〔五〕钢板的直线对接跟变截面临接1.所有对接讨论必须按国家标准规则的方法进展坡口加工。2.为保障对接板件的直线度，拼接时必须以中轴线为基准，并经专职职员复查前方可点焊。3.按照板料的差异厚度，分不采纳半主动埋弧焊跟CO2气体保护焊进展双面施焊(注：背面必须清根)。4.所有对接焊缝必须按规则比例数进展超声波或按打算恳求进展焊缝检测。〔六〕构件的拼装、焊接、拾掇1.箱形、H形构件的拼装在公用模胎内进展，多少何尺寸经质检员检测及格前方可施焊。2.箱形构件主焊缝采纳CO2.气体保护主动焊小车施焊，H型构件主焊缝采纳半主动埋弧焊进展船形焊，支座焊缝跟别的衔接焊缝均采纳CO2气体保护焊。3.栓钉焊采纳公用电弧螺柱焊机施焊。4.种种范例焊接必须严峻按照焊接工艺卡片制订的技巧参数施行。H形构件的焊后拾掇、改正在1000t油压机长进展。其公役恳求按国标GBJ205-83《钢构造工程施工及验收标准》严峻操纵。6.箱形构件的焊接变形量由焊接工艺操纵，并满意《钢构造工程施工及验收标准》中允差恳求。〔七〕衔接孔的加工与摩擦面处置1.所有衔接孔均采纳制品号孔，用钻模、钻套在摇臂钻床长进展制孔。2.高强度螺栓摩擦面的加工采纳喷丸方法进展，摩擦系数满意打算恳求。3.有摩擦面恳求的构件出厂时，要有三组与构件同材质、同处置方法的试件，以作工地对摩擦系数的复验之用。4.处置后的眼孔及摩擦面用胶布加以保护，防止油污阻碍摩擦面。〔八〕除锈跟油漆1.所有构件涂漆前均采纳喷丸方法除锈。2.涂料品种按打算恳求选用。3.采纳滚筒手工方法涂刷。〔九〕工装、计量器具质量跟标准操纵1.工装平台的要紧任务面平坦度用仪器丈量，平坦度不超越1‰。2.拆卸胎具经质检部分复测同意方可投入运用。3.胎具在运用进程中活期予以复查，假设觉察变形，必须破刻修复，方可从新投入运用。4.消费用所有量具必须经质检部分计量批准前方可投入运用,并按公司规则必须活期复验。5.质检部分的计量器具、卷尺施工前与土建、装置单位进展校订，批准偏向，做好标记，并以此作为反省验收的公用标准。〔十〕制造...
