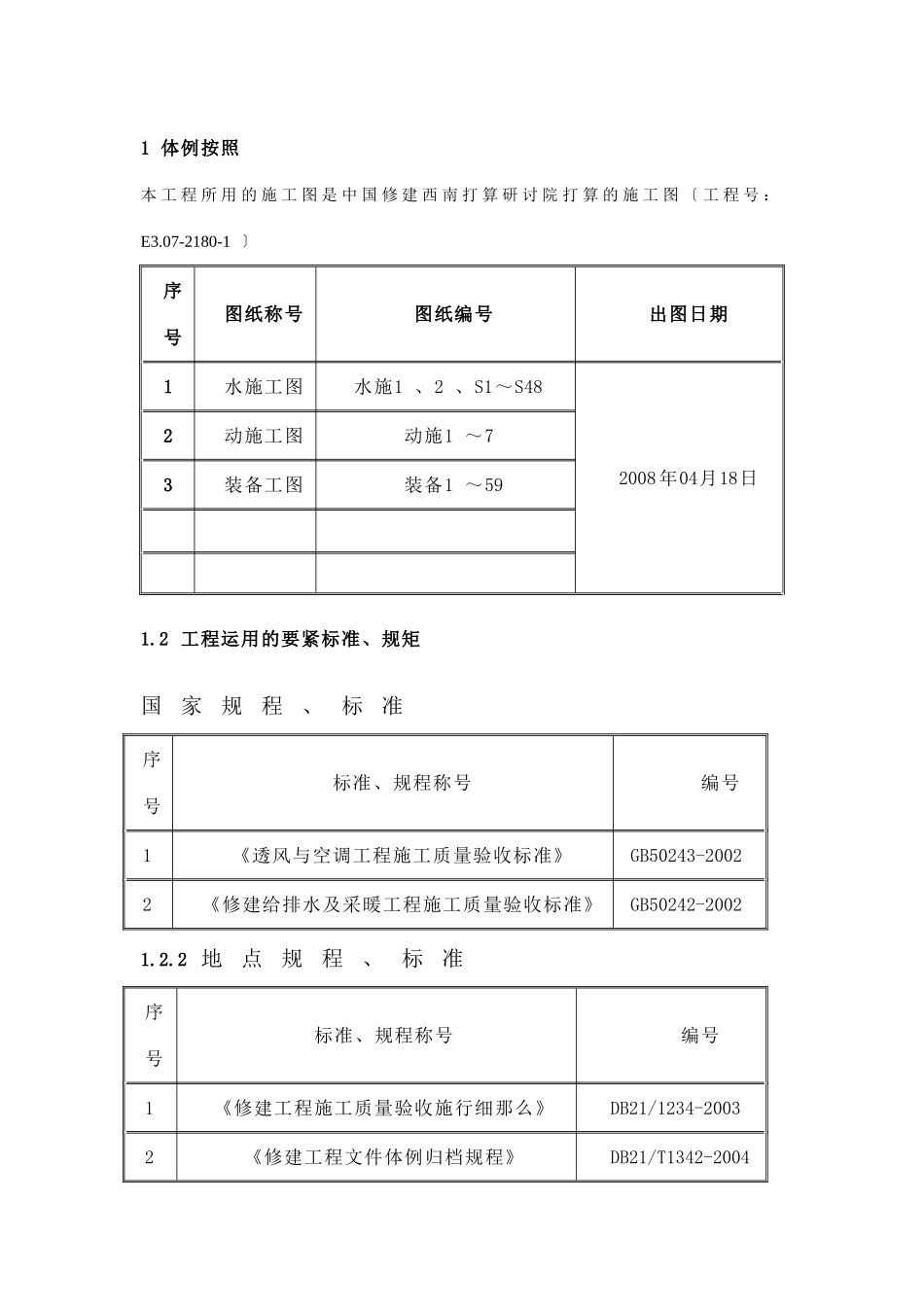

1体例按照本工程所用的施工图是中国修建西南打算研讨院打算的施工图〔工程号：E3.07-2180-1〕序号图纸称号图纸编号出图日期1水施工图水施1、2、S1～S482008年04月18日2动施工图动施1～73装备工图装备1～591.2工程运用的要紧标准、规矩国家规程、标准序号标准、规程称号编号1《透风与空调工程施工质量验收标准》GB50243-20022《修建给排水及采暖工程施工质量验收标准》GB50242-20021.2.2地点规程、标准序号标准、规程称号编号1《修建工程施工质量验收施行细那么》DB21/1234-20032《修建工程文件体例归档规程》DB21/T1342-20043《辽宁省修建工程文件体例归档规程指南》1.3要紧图集序号类不图集名称编号1国家给水装备装置〔冷水部分〕S1(一)2国家给水装备装置〔热水及开水装备〕S1(二)3国家排水装备及卫生器具装置S34国家室内给水排水管道及附件装置〔一〕S4(一)5国家室内给水排水管道及附件装置〔二〕S4(二)2工程概略工程概略序号工程内容1工程称号沈阳新华国际金融核心2工程地点沈阳市市府年夜路262甲3树破单元沈阳新华世纪房地产4中国修建西南打算研讨院5质量监视单元沈阳市沈河区质量监视站6监理单元沈阳市修建研讨院工程师事件所7施工总包单元8勘探单元9修建功用本工程I期总修建面积为120000平方米，地下二层，地上三十层,修建物主体高度99.75M.地下一.二层为车库及装备用房。一层至五层为商场及餐饮文娱，六层至三十层为旅店公寓。零碎简介2.2.1给水零碎（1）生涯日用水量:1552M/d.(I期〕；空调补水量:31.1M/h.(I期〕（2）由市政管网进上天下二层生死水泵房，再经变频给水泵分不供I期商场及公寓低、中、高区的生涯给水；（3）火把年夜厦高低区生死水箱给水也由I期地下二层泵房供应；（4）I期冷却塔补水由地下二层泵房补水泵供应。（5）公寓部分热水由每户电热水器制备。排水零碎（1）生涯排水量:1259M/d.(I期〕；（2）地下室排水由污废水管道聚拢到地下室积水坑，再经压力排水管道排到室外管网；（3）公寓部分污废水于管道夹层聚拢后排斥；（4）屋面设雨水斗聚拢后排入室外雨水井；中水零碎地下二层设置中水处理站，处理后的中水供车库、浇撒绿地及冲刷路途。采暖零碎（1）I期公寓部分〔D座、E座〕采纳散热器采暖，采暖零碎热媒采纳80/60°C2。〔2〕火把年夜厦高低区供暖热水也由换热站供应。空调风零碎按照地区面积差异采纳一次回风空调零碎跟风机盘管加新风零碎，夏季送凉风，夏季送热风。地下一层车库外门设置电热风幕。透风零碎地下泊车场采纳机器送风及排风零碎，平常送风及排风，夏季送热风。地下装备用房采纳机器送风及排风零碎，平常送风及排风，夏季送热风。空调冷热源由设在地下二层的换热站跟冷冻机房供应。3给排水、暖通专业要紧施工方法及技巧方法3.1管材、管路附件恳求给水零碎（1）生涯给水骨干管〔水表前〕采纳内筋嵌入式钢塑管，DN≤80mm丝扣衔接，DN>80mm卡箍衔接。（2）生涯给水支管〔水表后〕采纳PP-R管，热熔衔接，管压力不小于1.2MPa。生涯给水管材必需抵达饮用水标准。3.1.2排水零碎（1）污废水管及通气管采纳离心排水铸铁管，不锈钢卡箍或法兰衔接；（2）室内雨水管采纳内涂塑热镀锌钢管，卡箍衔接；（3）地下室废水压力排水管采纳表里壁热镀锌钢管，沟槽式卡箍衔接。中水零碎（1）中水给水管采纳内筋嵌入式钢塑管，DN≤80丝扣衔接；（2）中水机房设置在地下二层。3.1.4采暖零碎（1）采暖管道当公称直径DN≤70mm时采纳热镀锌钢管,螺纹衔接，当公称直径70200mm时采纳螺旋焊接钢管，焊接衔接。（2），热熔衔接（3）散热器采纳钢制柱式散热器,任务压力为1.2MPa,挂壁或落地装置。3.1.5空调零碎空调水管采纳碳素钢管，DN≤70mm的采纳热镀锌钢管,螺纹联接，70200mm采纳螺旋焊接钢管，焊接衔接。3.1.6透风零碎（1）空调送风及排风零碎风管采纳0.5~1.2mm厚镀锌钢板制造，采纳法兰衔接；（2）钢板制造,法兰衬垫采纳5mm厚阻燃型密封橡胶垫，风管吊装。〔3〕厨房排油烟管采纳1.0mm厚无缝衔接不锈钢板,风管每部分的最低位装置排油阀.风管坡度为2%,坡向排气罩。3.1.7阀门...
