建筑行业型球形网壳制作技术方案 VIP免费

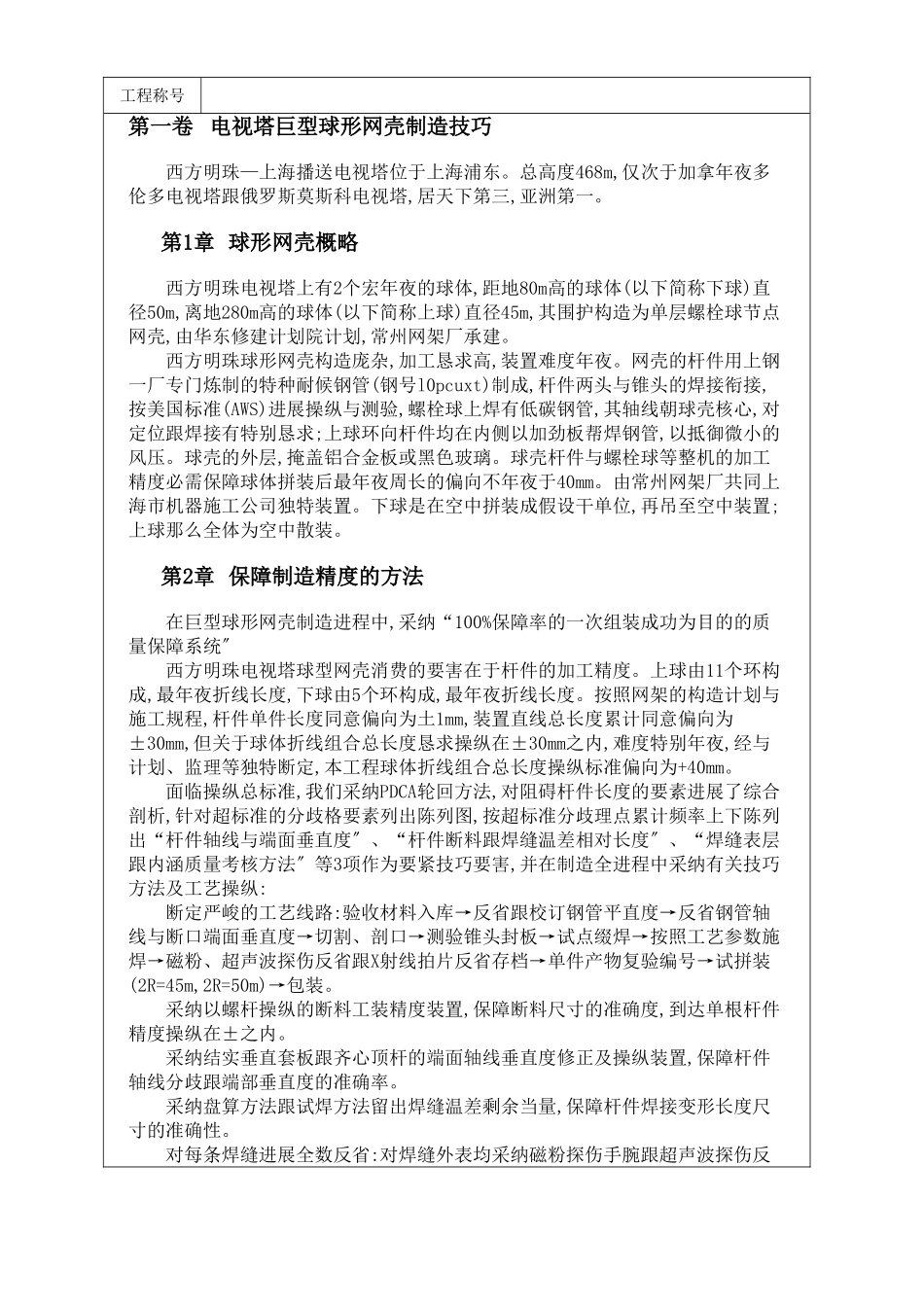

建筑行业型球形网壳制作技术方案 _第1页
1/2

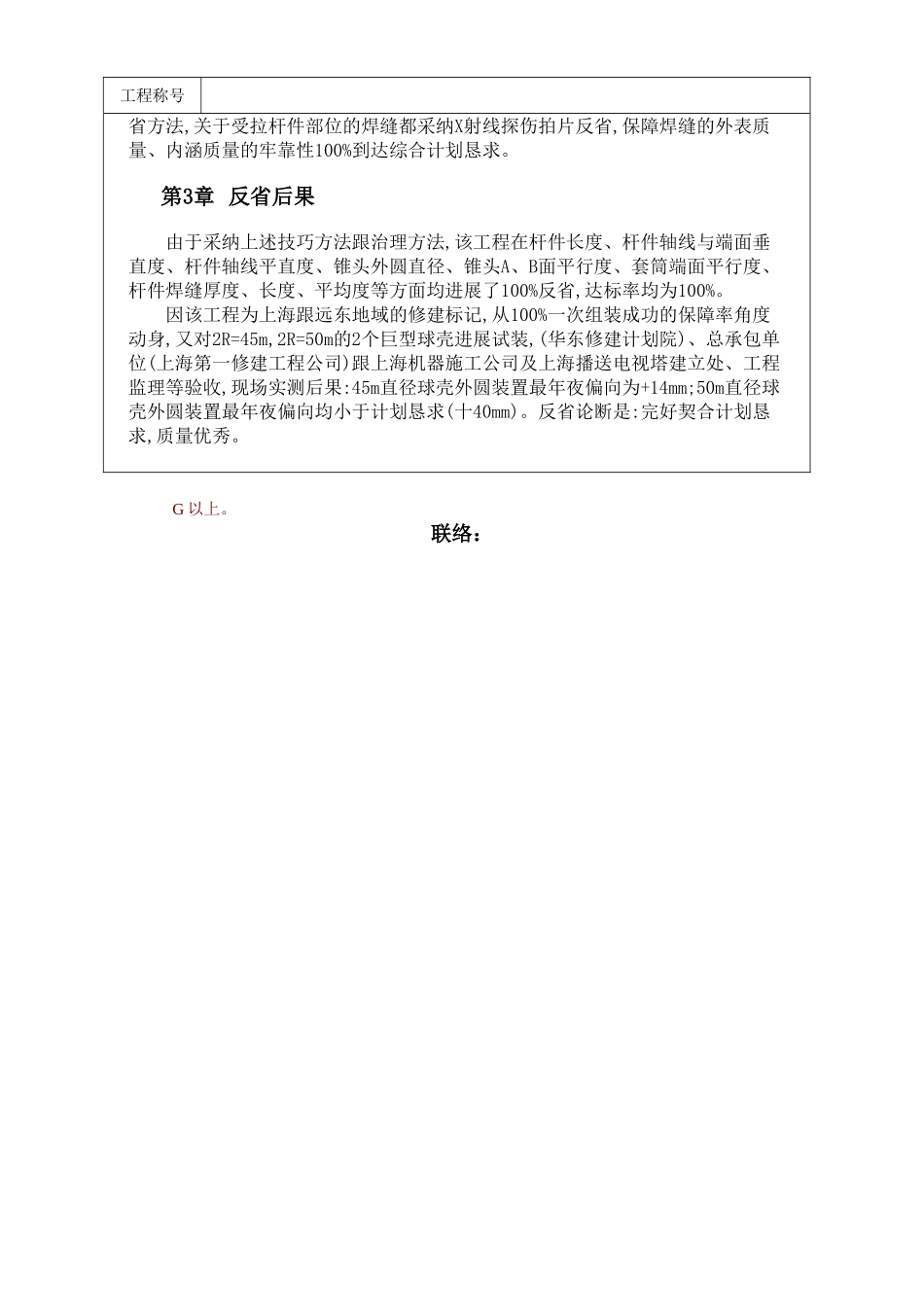

建筑行业型球形网壳制作技术方案 _第2页
2/2
工程称号第一卷电视塔巨型球形网壳制造技巧西方明珠—上海播送电视塔位于上海浦东。总高度468m,仅次于加拿年夜多伦多电视塔跟俄罗斯莫斯科电视塔,居天下第三,亚洲第一。第1章球形网壳概略西方明珠电视塔上有2个宏年夜的球体,距地80m高的球体(以下简称下球)直径50m,离地280m高的球体(以下简称上球)直径45m,其围护构造为单层螺栓球节点网壳,由华东修建计划院计划,常州网架厂承建。西方明珠球形网壳构造庞杂,加工恳求高,装置难度年夜。网壳的杆件用上钢一厂专门炼制的特种耐候钢管(钢号l0pcuxt)制成,杆件两头与锥头的焊接衔接,按美国标准(AWS)进展操纵与测验,螺栓球上焊有低碳钢管,其轴线朝球壳核心,对定位跟焊接有特别恳求;上球环向杆件均在内侧以加劲板帮焊钢管,以抵御微小的风压。球壳的外层,掩盖铝合金板或黑色玻璃。球壳杆件与螺栓球等整机的加工精度必需保障球体拼装后最年夜周长的偏向不年夜于40mm。由常州网架厂共同上海市机器施工公司独特装置。下球是在空中拼装成假设干单位,再吊至空中装置;上球那么全体为空中散装。第2章保障制造精度的方法在巨型球形网壳制造进程中,采纳“100%保障率的一次组装成功为目的的质量保障系统〞西方明珠电视塔球型网壳消费的要害在于杆件的加工精度。上球由11个环构成,最年夜折线长度,下球由5个环构成,最年夜折线长度。按照网架的构造计划与施工规程,杆件单件长度同意偏向为土1mm,装置直线总长度累计同意偏向为±30mm,但关于球体折线组合总长度恳求操纵在±30mm之内,难度特别年夜,经与计划、监理等独特断定,本工程球体折线组合总长度操纵标准偏向为+40mm。面临操纵总标准,我们采纳PDCA轮回方法,对阻碍杆件长度的要素进展了综合剖析,针对超标准的分歧格要素列出陈列图,按超标准分歧理点累计频率上下陈列出“杆件轴线与端面垂直度〞、“杆件断料跟焊缝温差相对长度〞、“焊缝表层跟内涵质量考核方法〞等3项作为要紧技巧要害,并在制造全进程中采纳有关技巧方法及工艺操纵:断定严峻的工艺线路:验收材料入库→反省跟校订钢管平直度→反省钢管轴线与断口端面垂直度→切割、剖口→测验锥头封板→试点缀焊→按照工艺参数施焊→磁粉、超声波探伤反省跟X射线拍片反省存档→单件产物复验编号→试拼装(2R=45m,2R=50m)→包装。采纳以螺杆操纵的断料工装精度装置,保障断料尺寸的准确度,到达单根杆件精度操纵在±之内。采纳结实垂直套板跟齐心顶杆的端面轴线垂直度修正及操纵装置,保障杆件轴线分歧跟端部垂直度的准确率。采纳盘算方法跟试焊方法留出焊缝温差剩余当量,保障杆件焊接变形长度尺寸的准确性。对每条焊缝进展全数反省:对焊缝外表均采纳磁粉探伤手腕跟超声波探伤反工程称号省方法,关于受拉杆件部位的焊缝都采纳X射线探伤拍片反省,保障焊缝的外表质量、内涵质量的牢靠性100%到达综合计划恳求。第3章反省后果由于采纳上述技巧方法跟治理方法,该工程在杆件长度、杆件轴线与端面垂直度、杆件轴线平直度、锥头外圆直径、锥头A、B面平行度、套筒端面平行度、杆件焊缝厚度、长度、平均度等方面均进展了100%反省,达标率均为100%。因该工程为上海跟远东地域的修建标记,从100%一次组装成功的保障率角度动身,又对2R=45m,2R=50m的2个巨型球壳进展试装,(华东修建计划院)、总承包单位(上海第一修建工程公司)跟上海机器施工公司及上海播送电视塔建立处、工程监理等验收,现场实测后果:45m直径球壳外圆装置最年夜偏向为+14mm;50m直径球壳外圆装置最年夜偏向均小于计划恳求(十40mm)。反省论断是:完好契合计划恳求,质量优秀。G以上。联络:
