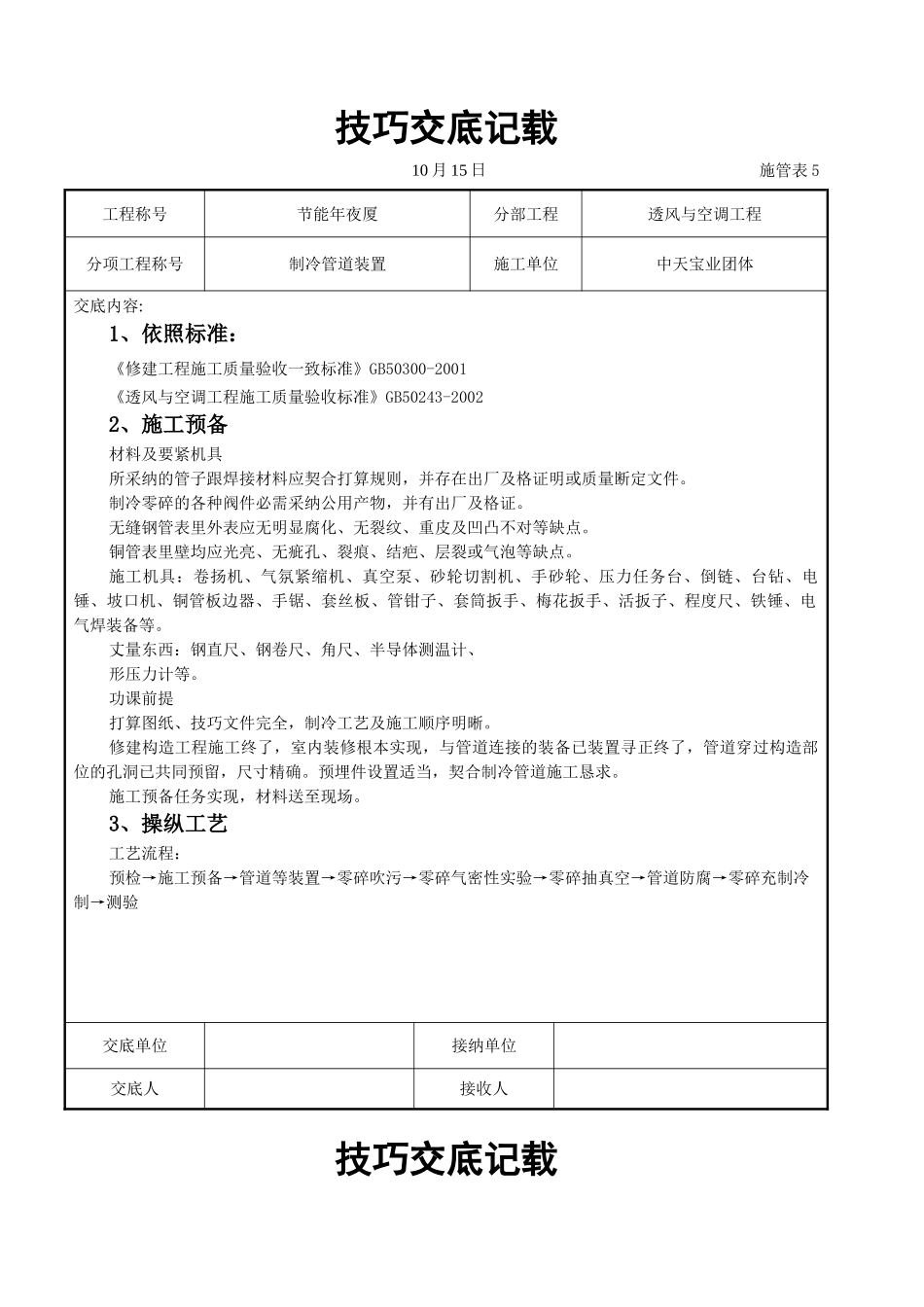

技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程透风与空调工程分项工程称号制冷管道装置施工单位中天宝业团体交底内容:1、依照标准：《修建工程施工质量验收一致标准》GB50300-2001《透风与空调工程施工质量验收标准》GB50243-20022、施工预备材料及要紧机具所采纳的管子跟焊接材料应契合打算规则，并存在出厂及格证明或质量断定文件。制冷零碎的各种阀件必需采纳公用产物，并有出厂及格证。无缝钢管表里外表应无明显腐化、无裂纹、重皮及凹凸不对等缺点。铜管表里壁均应光亮、无疵孔、裂痕、结疤、层裂或气泡等缺点。施工机具：卷扬机、气氛紧缩机、真空泵、砂轮切割机、手砂轮、压力任务台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、程度尺、铁锤、电气焊装备等。丈量东西：钢直尺、钢卷尺、角尺、半导体测温计、形压力计等。功课前提打算图纸、技巧文件完全，制冷工艺及施工顺序明晰。修建构造工程施工终了，室内装修根本实现，与管道连接的装备已装置寻正终了，管道穿过构造部位的孔洞已共同预留，尺寸精确。预埋件设置适当，契合制冷管道施工恳求。施工预备任务实现，材料送至现场。3、操纵工艺工艺流程：预检→施工预备→管道等装置→零碎吹污→零碎气密性实验→零碎抽真空→管道防腐→零碎充制冷制→测验交底单位接纳单位交底人接收人技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程透风与空调工程分项工程称号制冷管道装置施工单位中天宝业团体交底内容:施工预备细心熟习图纸、技巧材料，搞清工艺流程、施工顺序及技巧质量恳求。按施工图所示管道地位、标高、丈量放线、查寻出支吊架预埋铁件。制冷零碎的阀门，装置前应按打算恳求对型号、规格进展核查反省，并按照标准恳求做好清洗跟严密性实验。制冷剂跟光滑油零碎的管子、管件应将表里壁铁锈及污物去除洁净，除完锈的管子应将管口封锁，并坚持表里壁单调。按照打算规则，预制加工支吊管架、须保温的管道、支架与管子打仗处运用经防腐处置的木垫隔垫。木垫厚度应与保温层厚度一样。支吊架型式间距见表。制冷管道支吊架间距表表管径〔mm〕＜φ38×φ45×φ57×φ76×φ89×φ108×4φ133×4φ159×φ129×6＞φ77×7管道支、吊架最年夜间距〔m〕345制冷零碎管道、阀门、仪表装置。管道装置：制冷零碎管道的坡度及坡向，如打算无明白规则应满意表恳求。制冷零碎的液体管装置不该有部分向上凹陷的曲折景象，免得构成气囊。气体管不该有部分向下凹的曲折景象。免得构成液囊。从液体干管引出支管，应从干管底部或正面接出，从气体干管引出支管，应从干管上部或正面接出。管道成三通连接时，应将支管按制冷剂流向弯成弧形再行焊接〔图〕，当支管与干管直径一样且管道内径小于50mm时，那么需在干管的连接部位换上年夜一号管径的管段，再按以上规则进展焊接〔图〕。交底单位接纳单位交底人接收人技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程透风与空调工程分项工程称号制冷管道装置施工单位中天宝业团体交底内容:差异管径的管子直线焊接时，应采纳齐心异径管〔图4-37c〕。制冷零碎管道的坡度坡向表管道称号坡度偏向坡度分油器至冷凝器相连接的排气管程度管段坡向冷凝器3～5/1000冷凝器至贮液器的出液管的程度管段坡向贮液器3～5/1000液体调配站至蒸发器[排管]的供液管程度管段坡向蒸发器1～3/1000蒸发器[排管]至气体调配站的回气管程度管段坡向蒸发器1～3/1000氟利昂紧缩机吸气程度管排气管坡向紧缩机坡向油不离器4～5/10001～2/100氨紧缩机吸气程度管排气管坡向高压桶坡向氨油不离器≥3/1000凝聚水管的程度管坡向排水器≥8/1000图紫铜管连接宜采纳承插口焊接，或套管式焊接，承口的扩口深度不该小于管径，扩口偏向应迎介质流向〔图〕。交底单位接纳单位交底人接收人技巧交底记载10月15日施管表5工程称号节能年夜厦分部工程透风与空调工程分项工程称号制冷管道装置施工单位中天宝业团体交底内容:图紫铜管瘦语外表应平齐，不得有毛刺、凹凸等缺点。瘦语立体同意倾歪偏向为管子直径的1%。紫铜管煨弯可用热弯或冷弯，随圆率不该年夜于8%。阀门装置：...
