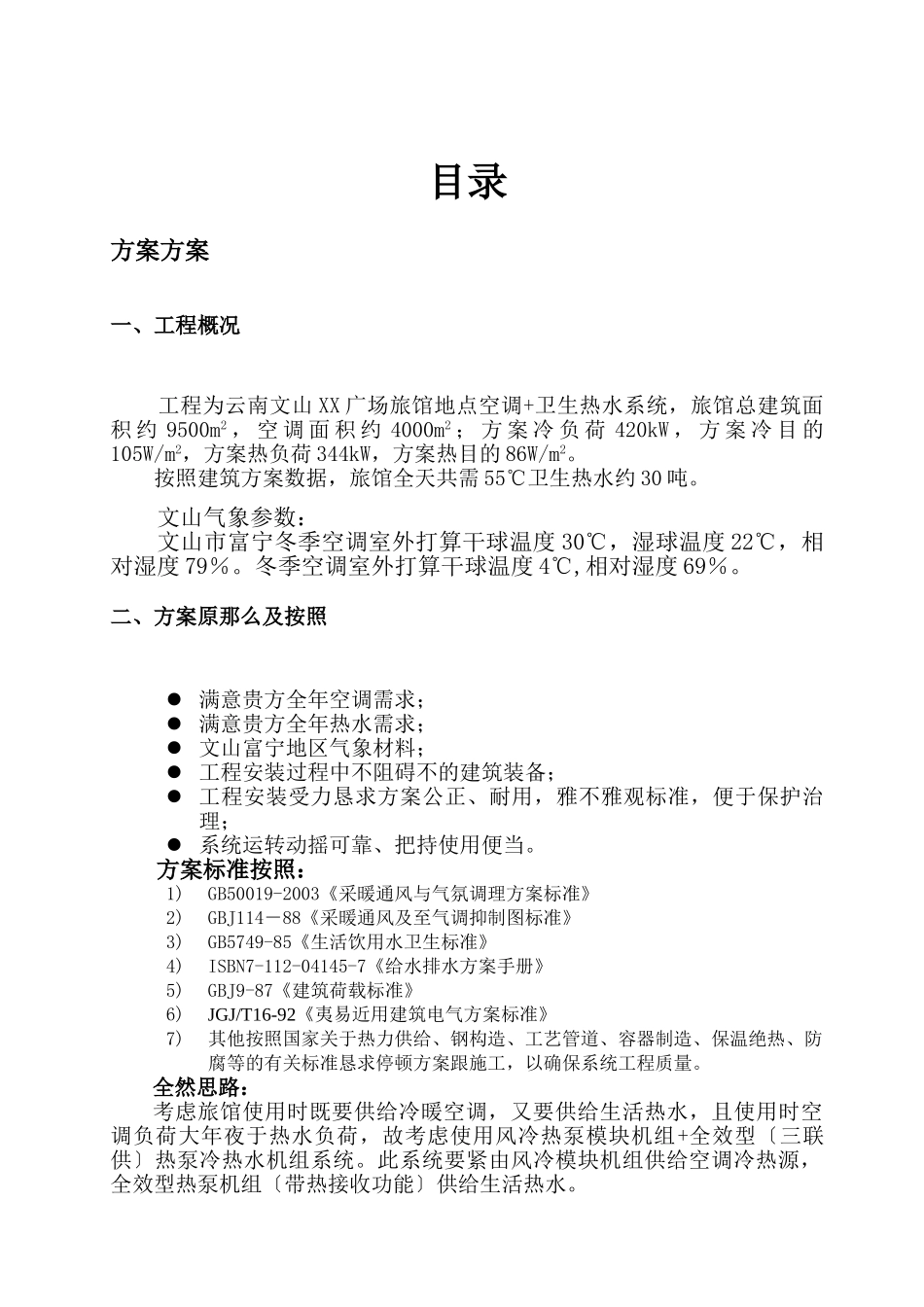

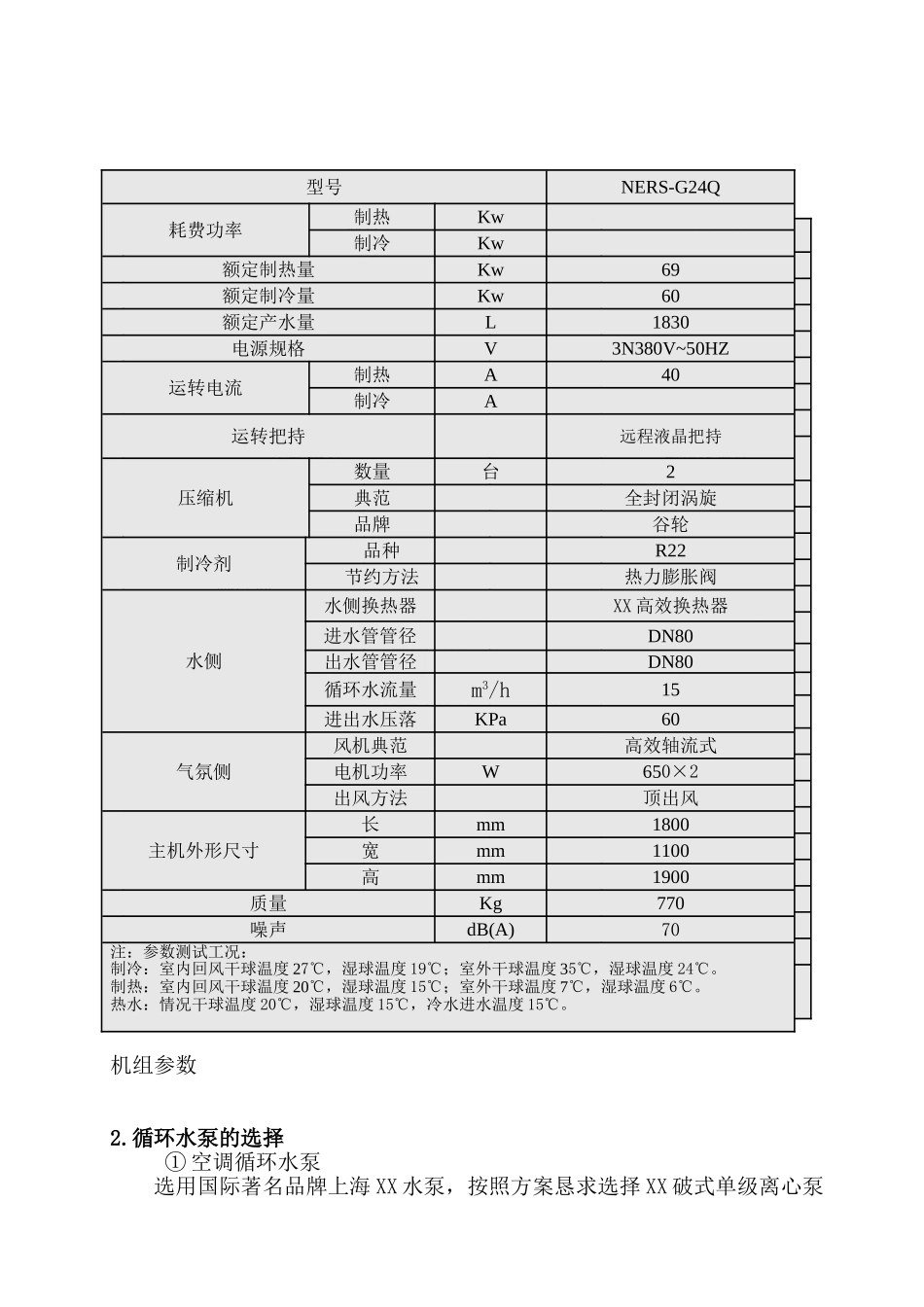

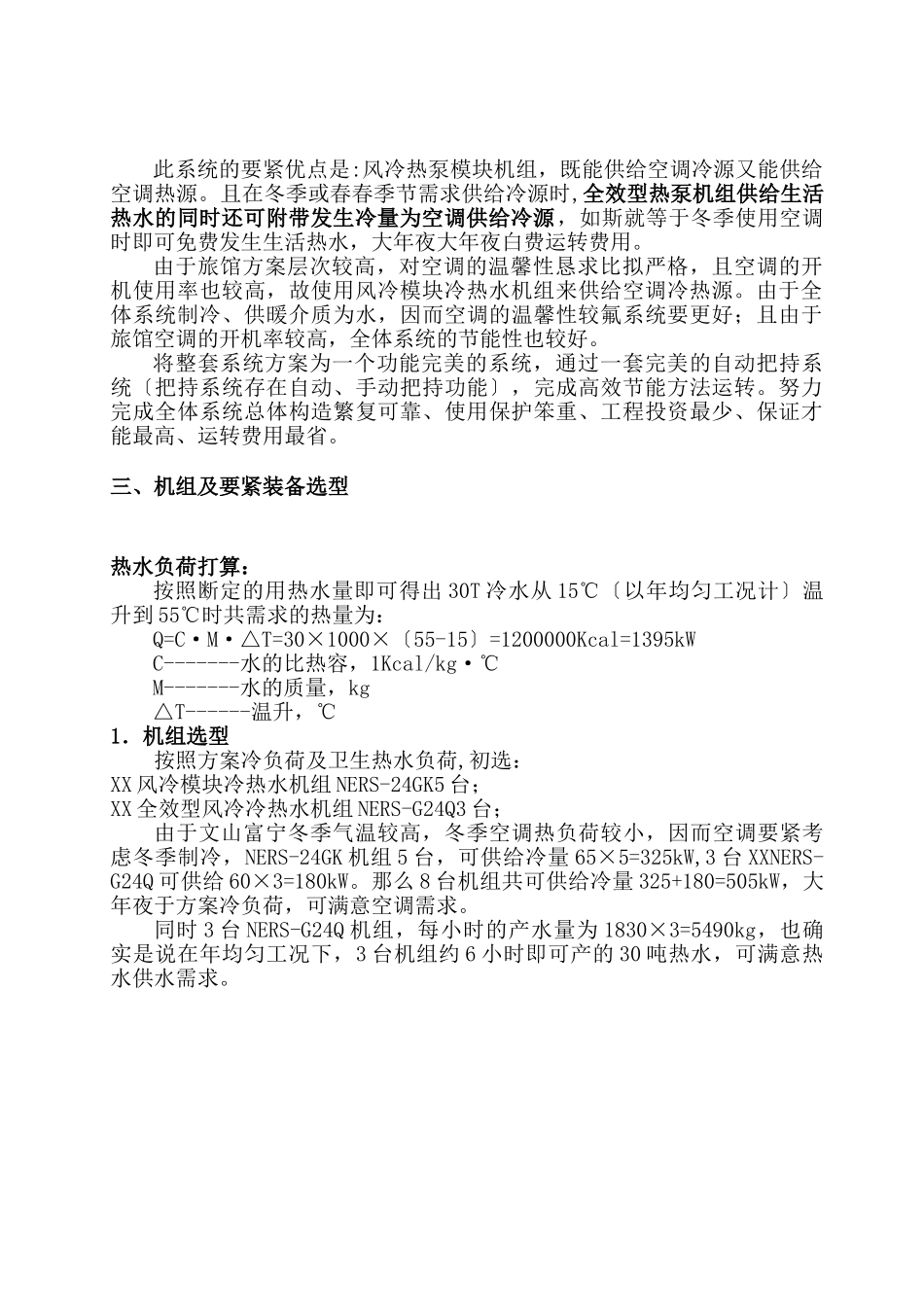

目录方案方案一、工程概况工程为云南文山XX广场旅馆地点空调+卫生热水系统，旅馆总建筑面积约9500m2，空调面积约4000m2；方案冷负荷420kW，方案冷目的105W/m2，方案热负荷344kW，方案热目的86W/m2。按照建筑方案数据，旅馆全天共需55℃卫生热水约30吨。文山气象参数：文山市富宁冬季空调室外打算干球温度30℃，湿球温度22℃，相对湿度79％。冬季空调室外打算干球温度4℃,相对湿度69％。二、方案原那么及按照满意贵方全年空调需求；满意贵方全年热水需求；文山富宁地区气象材料；工程安装过程中不阻碍不的建筑装备；工程安装受力恳求方案公正、耐用，雅不雅观标准，便于保护治理；系统运转动摇可靠、把持使用便当。方案标准按照：1)GB50019-2003《采暖通风与气氛调理方案标准》2)GBJ114－88《采暖通风及至气调抑制图标准》3)GB5749-85《生活饮用水卫生标准》4)ISBN7-112-04145-7《给水排水方案手册》5)GBJ9-87《建筑荷载标准》6)JGJ/T16-92《夷易近用建筑电气方案标准》7)其他按照国家关于热力供给、钢构造、工艺管道、容器制造、保温绝热、防腐等的有关标准恳求停顿方案跟施工，以确保系统工程质量。全然思路：考虑旅馆使用时既要供给冷暖空调，又要供给生活热水，且使用时空调负荷大年夜于热水负荷，故考虑使用风冷热泵模块机组+全效型〔三联供〕热泵冷热水机组系统。此系统要紧由风冷模块机组供给空调冷热源，全效型热泵机组〔带热接收功能〕供给生活热水。此系统的要紧优点是:风冷热泵模块机组，既能供给空调冷源又能供给空调热源。且在冬季或春春季节需求供给冷源时,全效型热泵机组供给生活热水的同时还可附带发生冷量为空调供给冷源，如斯就等于冬季使用空调时即可免费发生生活热水，大年夜大年夜白费运转费用。由于旅馆方案层次较高，对空调的温馨性恳求比拟严格，且空调的开机使用率也较高，故使用风冷模块冷热水机组来供给空调冷热源。由于全体系统制冷、供暖介质为水，因而空调的温馨性较氟系统要更好；且由于旅馆空调的开机率较高，全体系统的节能性也较好。将整套系统方案为一个功能完美的系统，通过一套完美的自动把持系统〔把持系统存在自动、手动把持功能〕，完成高效节能方法运转。努力完成全体系统总体构造繁复可靠、使用保护笨重、工程投资最少、保证才能最高、运转费用最省。三、机组及要紧装备选型热水负荷打算：按照断定的用热水量即可得出30T冷水从15℃〔以年均匀工况计〕温升到55℃时共需求的热量为：Q=C·M·△T=30×1000×〔55-15〕=1200000Kcal=1395kWC-------水的比热容，1Kcal/kg·℃M-------水的质量，kg△T------温升，℃1．机组选型按照方案冷负荷及卫生热水负荷,初选：XX风冷模块冷热水机组NERS-24GK5台；XX全效型风冷冷热水机组NERS-G24Q3台；由于文山富宁冬季气温较高，冬季空调热负荷较小，因而空调要紧考虑冬季制冷，NERS-24GK机组5台，可供给冷量65×5=325kW,3台XXNERS-G24Q可供给60×3=180kW。那么8台机组共可供给冷量325+180=505kW，大年夜于方案冷负荷，可满意空调需求。同时3台NERS-G24Q机组，每小时的产水量为1830×3=5490kg，也确实是说在年均匀工况下，3台机组约6小时即可产的30吨热水，可满意热水供水需求。机组参数2.循环水泵的选择①空调循环水泵选用国际著名品牌上海XX水泵，按照方案恳求选择XX破式单级离心泵型号NERS-24GK制热额定功率kW制冷额定功率kW20额定制热量kW71额定制冷量kW65电源规格380V,3N~50HZ制热运转电流A制冷运转电流A运转把持模块化把持压缩机数量台2典范全封闭涡旋品牌谷轮制冷剂品种R22〔可选〕节约方法热力膨胀阀水侧水侧换热器XX高效换热器进水管管径DN80出水管管径DN80循环水流量m3/h15进出水压落kPa40气氛侧风机典范高效轴流式电机功率W850×2出风方法顶出风主机外形尺寸长mm1800宽mm1100高mm1900质量Kg690噪声dB(A)70参数测试工况：制冷：室内回风干球温度27℃，湿球温度19℃；室外干球温度35℃，湿球温度24℃。制热：室内回风干球温度20℃，湿球温度15℃；室外干球温度7℃，湿球温度6℃。型号NERS-G24Q耗费功率制热Kw制冷Kw额定制热量Kw69额定制冷量Kw60额定产水量L1830电源规格V3N380V~50HZ...
