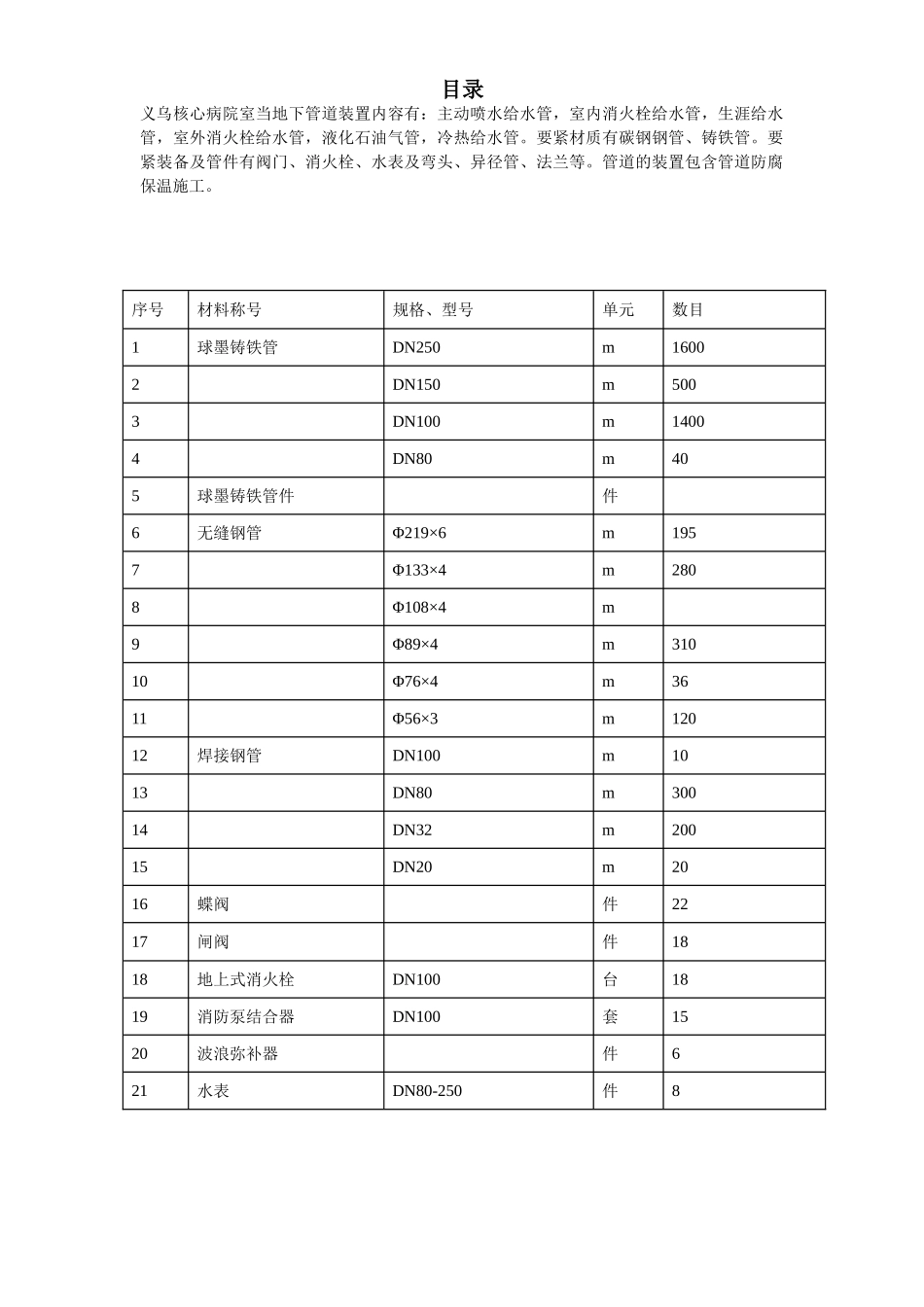

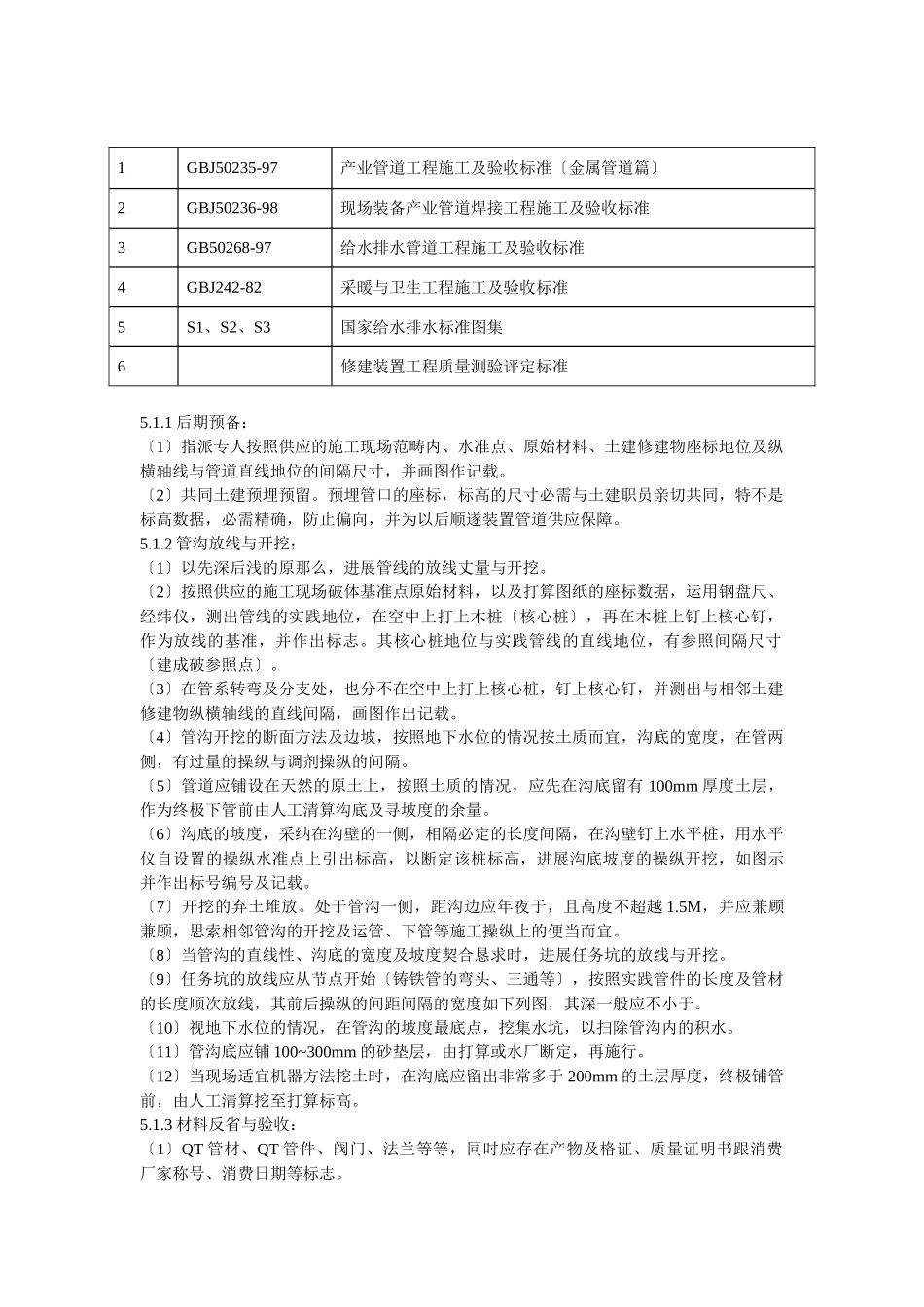

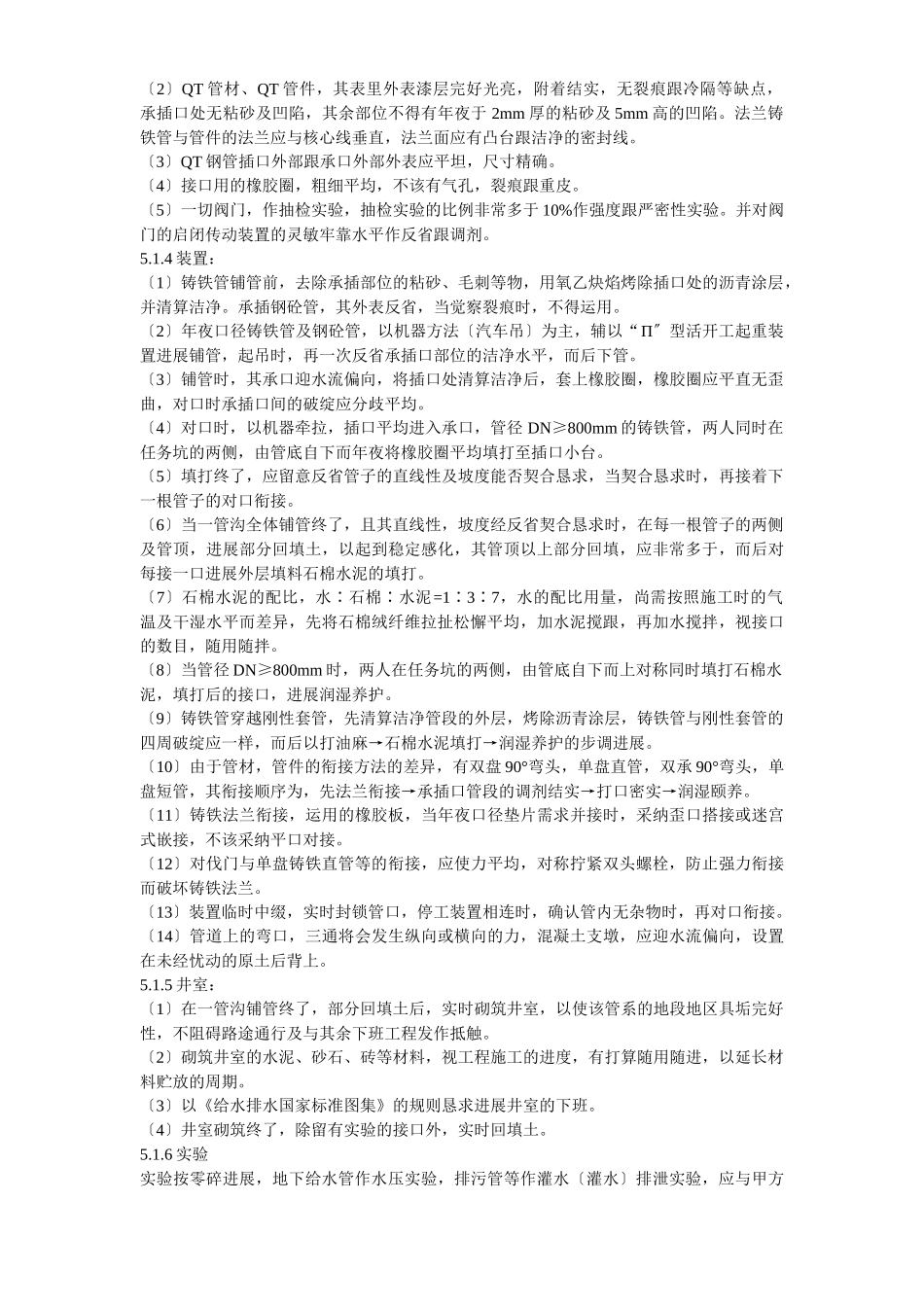

目录义乌核心病院室当地下管道装置内容有：主动喷水给水管，室内消火栓给水管，生涯给水管，室外消火栓给水管，液化石油气管，冷热给水管。要紧材质有碳钢钢管、铸铁管。要紧装备及管件有阀门、消火栓、水表及弯头、异径管、法兰等。管道的装置包含管道防腐保温施工。序号材料称号规格、型号单元数目1球墨铸铁管DN250m16002DN150m5003DN100m14004DN80m405球墨铸铁管件件6无缝钢管Φ219×6m1957Φ133×4m2808Φ108×4m9Φ89×4m31010Φ76×4m3611Φ56×3m12012焊接钢管DN100m1013DN80m30014DN32m20015DN20m2016蝶阀件2217闸阀件1818地上式消火栓DN100台1819消防泵结合器DN100套1520波浪弥补器件621水表DN80-250件81GBJ50235-97产业管道工程施工及验收标准〔金属管道篇〕2GBJ50236-98现场装备产业管道焊接工程施工及验收标准3GB50268-97给水排水管道工程施工及验收标准4GBJ242-82采暖与卫生工程施工及验收标准5S1、S2、S3国家给水排水标准图集6修建装置工程质量测验评定标准5.1.1后期预备：〔1〕指派专人按照供应的施工现场范畴内、水准点、原始材料、土建修建物座标地位及纵横轴线与管道直线地位的间隔尺寸，并画图作记载。〔2〕共同土建预埋预留。预埋管口的座标，标高的尺寸必需与土建职员亲切共同，特不是标高数据，必需精确，防止偏向，并为以后顺遂装置管道供应保障。5.1.2管沟放线与开挖：〔1〕以先深后浅的原那么，进展管线的放线丈量与开挖。〔2〕按照供应的施工现场破体基准点原始材料，以及打算图纸的座标数据，运用钢盘尺、经纬仪，测出管线的实践地位，在空中上打上木桩〔核心桩〕，再在木桩上钉上核心钉，作为放线的基准，并作出标志。其核心桩地位与实践管线的直线地位，有参照间隔尺寸〔建成破参照点〕。〔3〕在管系转弯及分支处，也分不在空中上打上核心桩，钉上核心钉，并测出与相邻土建修建物纵横轴线的直线间隔，画图作出记载。〔4〕管沟开挖的断面方法及边坡，按照地下水位的情况按土质而宜，沟底的宽度，在管两侧，有过量的操纵与调剂操纵的间隔。〔5〕管道应铺设在天然的原土上，按照土质的情况，应先在沟底留有100mm厚度土层，作为终极下管前由人工清算沟底及寻坡度的余量。〔6〕沟底的坡度，采纳在沟壁的一侧，相隔必定的长度间隔，在沟壁钉上水平桩，用水平仪自设置的操纵水准点上引出标高，以断定该桩标高，进展沟底坡度的操纵开挖，如图示并作出标号编号及记载。〔7〕开挖的弃土堆放。处于管沟一侧，距沟边应年夜于，且高度不超越1.5M，并应兼顾兼顾，思索相邻管沟的开挖及运管、下管等施工操纵上的便当而宜。〔8〕当管沟的直线性、沟底的宽度及坡度契合恳求时，进展任务坑的放线与开挖。〔9〕任务坑的放线应从节点开始〔铸铁管的弯头、三通等〕，按照实践管件的长度及管材的长度顺次放线，其前后操纵的间距间隔的宽度如下列图，其深一般应不小于。〔10〕视地下水位的情况，在管沟的坡度最底点，挖集水坑，以扫除管沟内的积水。〔11〕管沟底应铺100~300mm的砂垫层，由打算或水厂断定，再施行。〔12〕当现场适宜机器方法挖土时，在沟底应留出非常多于200mm的土层厚度，终极铺管前，由人工清算挖至打算标高。5.1.3材料反省与验收：〔1〕QT管材、QT管件、阀门、法兰等等，同时应存在产物及格证、质量证明书跟消费厂家称号、消费日期等标志。〔2〕QT管材、QT管件，其表里外表漆层完好光亮，附着结实，无裂痕跟冷隔等缺点，承插口处无粘砂及凹陷，其余部位不得有年夜于2mm厚的粘砂及5mm高的凹陷。法兰铸铁管与管件的法兰应与核心线垂直，法兰面应有凸台跟洁净的密封线。〔3〕QT钢管插口外部跟承口外部外表应平坦，尺寸精确。〔4〕接口用的橡胶圈，粗细平均，不该有气孔，裂痕跟重皮。〔5〕一切阀门，作抽检实验，抽检实验的比例非常多于10%作强度跟严密性实验。并对阀门的启闭传动装置的灵敏牢靠水平作反省跟调剂。5.1.4装置：〔1〕铸铁管铺管前，去除承插部位的粘砂、毛刺等物，用氧乙炔焰烤除插口处的沥青涂层，并清算洁净。承插钢砼管，其外表反省，当觉察裂痕时，不得运用。〔2〕年夜口径铸铁管及钢砼管，以机器方法〔汽车吊〕为主，辅以“Π〞型活开工起...
