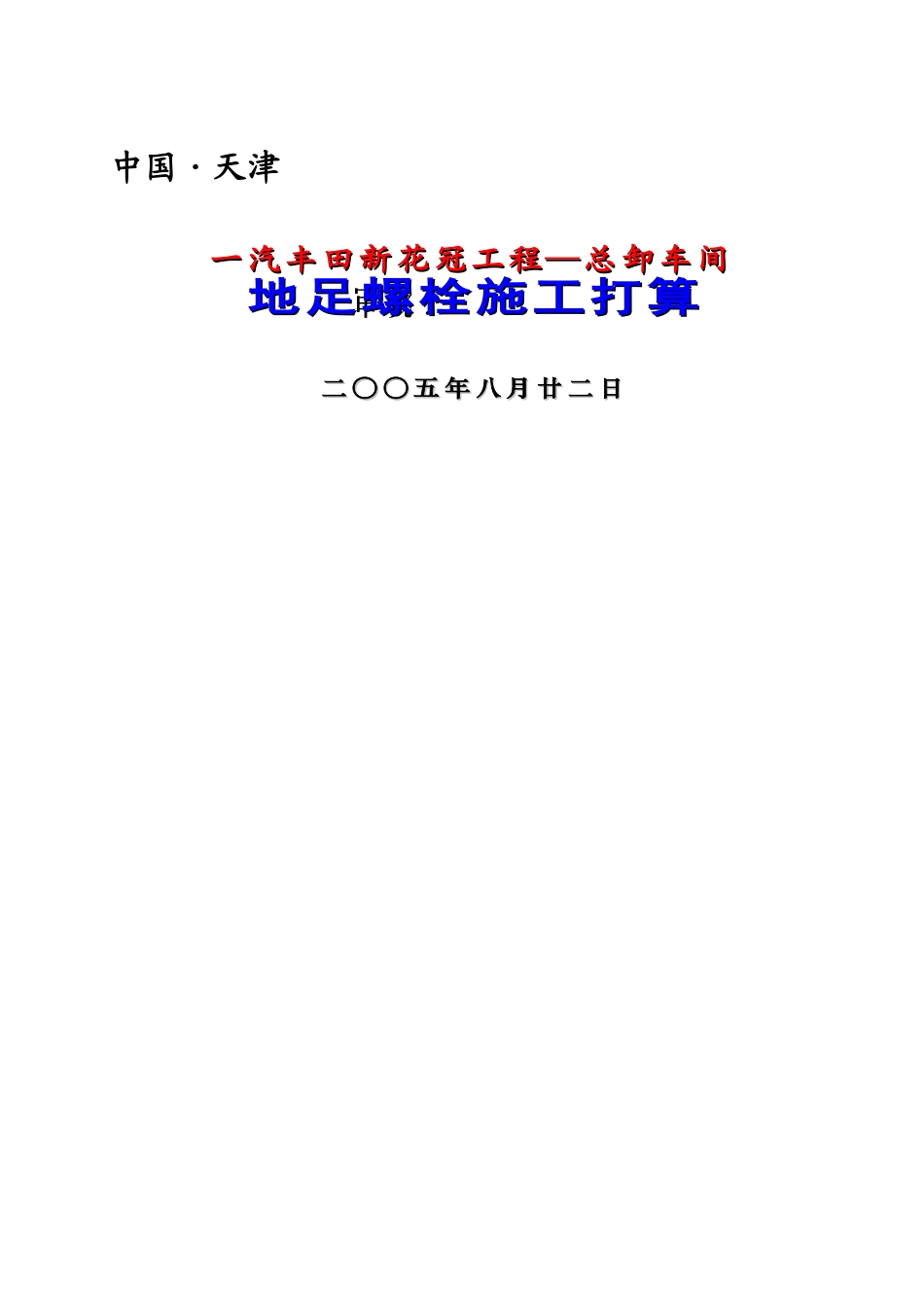

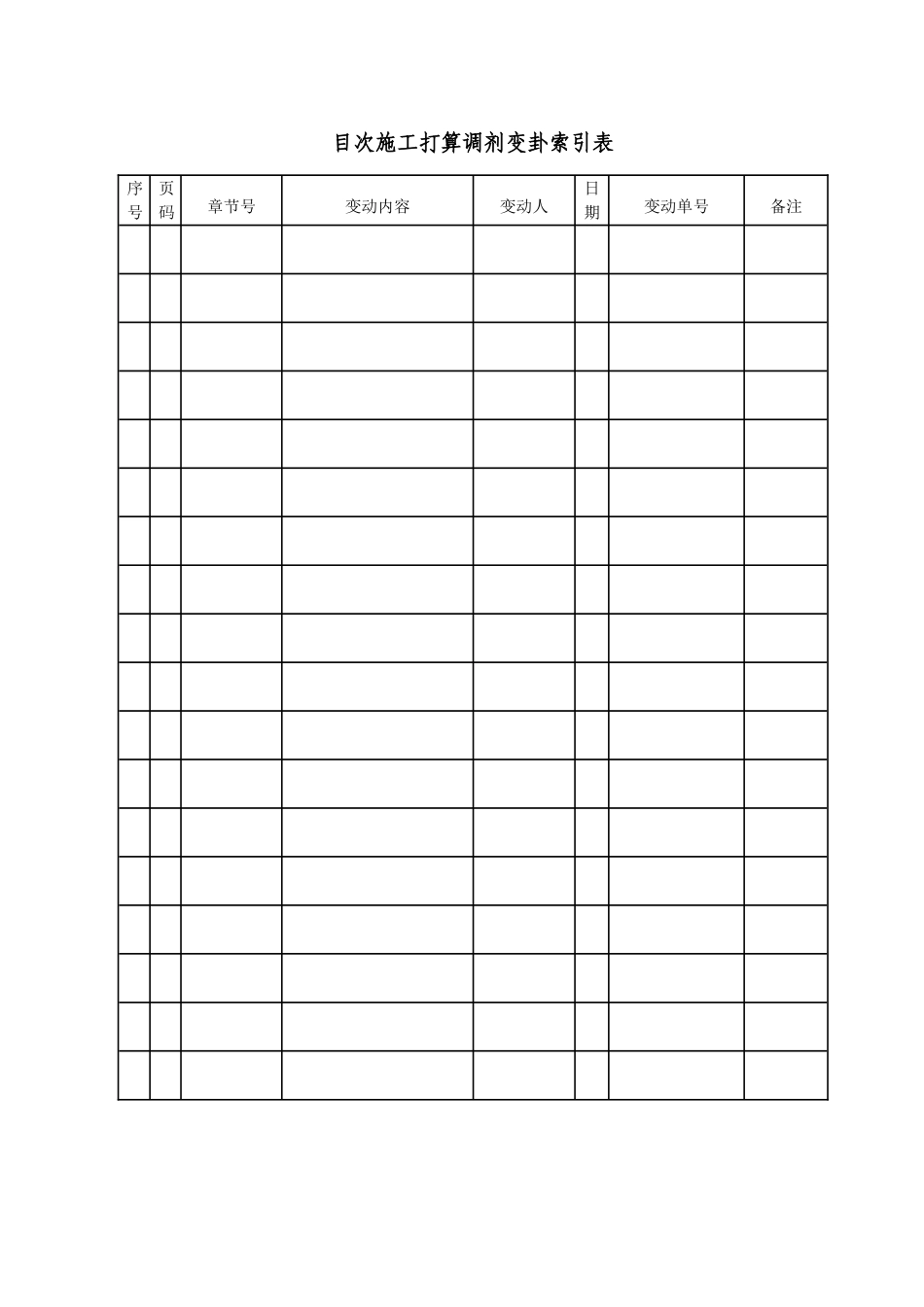

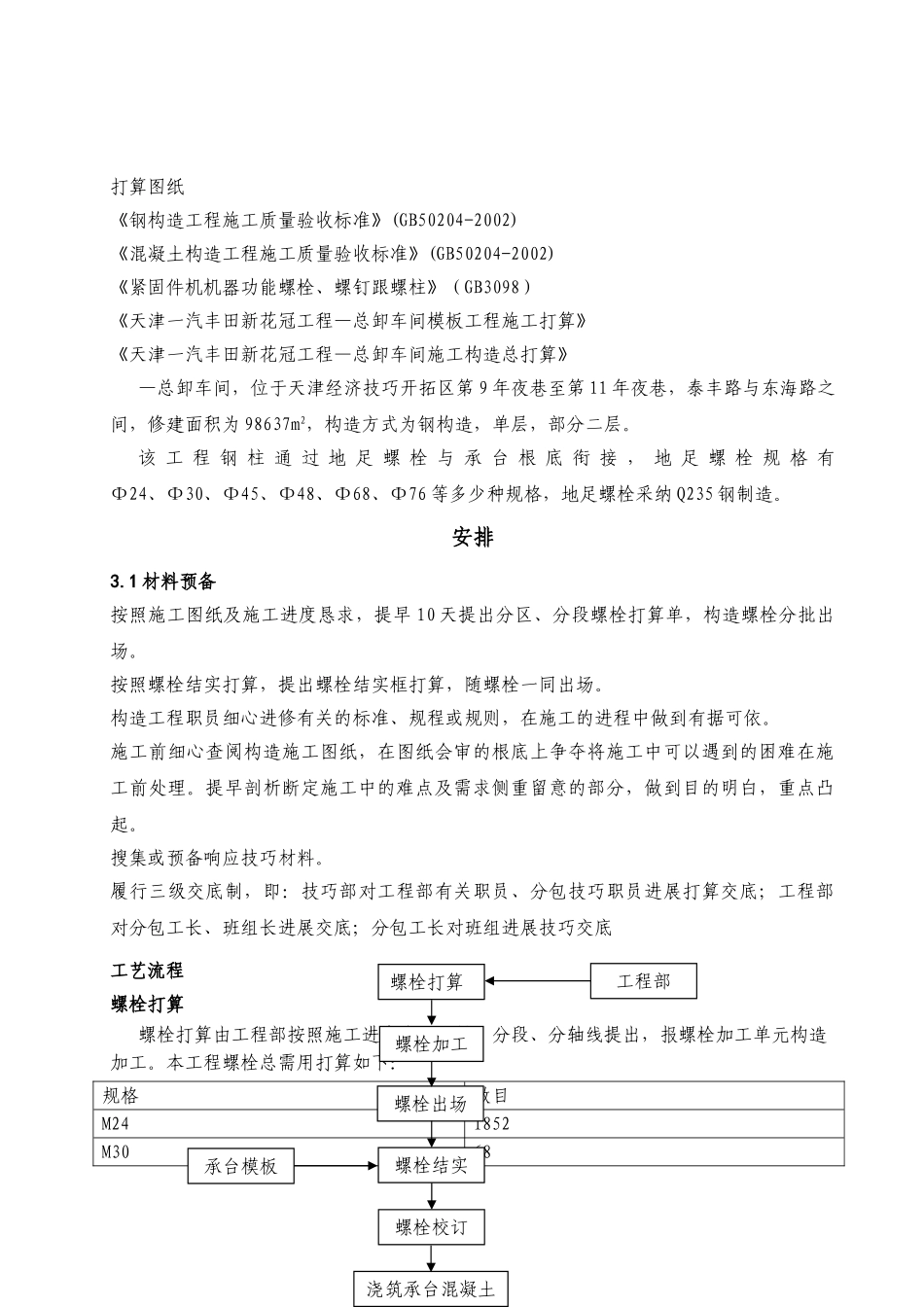

中国·天津审批：一汽丰田新花冠工程—总卸车间一汽丰田新花冠工程—总卸车间地足螺栓施工打算地足螺栓施工打算二○○五年八月廿二日二○○五年八月廿二日目次施工打算调剂变卦索引表序号页码章节号变动内容变动人日期变动单号备注打算图纸《钢构造工程施工质量验收标准》(GB50204-2002)《混凝土构造工程施工质量验收标准》(GB50204-2002)《紧固件机机器功能螺栓、螺钉跟螺柱》（GB3098）《天津一汽丰田新花冠工程—总卸车间模板工程施工打算》《天津一汽丰田新花冠工程—总卸车间施工构造总打算》—总卸车间，位于天津经济技巧开拓区第9年夜巷至第11年夜巷，泰丰路与东海路之间，修建面积为98637m2，构造方式为钢构造，单层，部分二层。该工程钢柱通过地足螺栓与承台根底衔接，地足螺栓规格有Ф24、Ф30、Ф45、Ф48、Ф68、Ф76等多少种规格，地足螺栓采纳Q235钢制造。安排3.1材料预备按照施工图纸及施工进度恳求，提早10天提出分区、分段螺栓打算单，构造螺栓分批出场。按照螺栓结实打算，提出螺栓结实框打算，随螺栓一同出场。构造工程职员细心进修有关的标准、规程或规则，在施工的进程中做到有据可依。施工前细心查阅构造施工图纸，在图纸会审的根底上争夺将施工中可以遇到的困难在施工前处理。提早剖析断定施工中的难点及需求侧重留意的部分，做到目的明白，重点凸起。搜集或预备响应技巧材料。履行三级交底制，即：技巧部对工程部有关职员、分包技巧职员进展打算交底；工程部对分包工长、班组长进展交底；分包工长对班组进展技巧交底工艺流程螺栓打算螺栓打算由工程部按照施工进度布置分批、分段、分轴线提出，报螺栓加工单元构造加工。本工程螺栓总需用打算如下：规格数目M241852M3068工程部螺栓打算螺栓加工螺栓出场螺栓结实浇筑承台混凝土螺栓校订承台模板M45768M48104M6848M7656螺栓加工本工程地足螺栓全体委托天津华浩阀门厂加工，加工采纳车床车丝，恳求丝扣平均、螺纹长度满意打算恳求及标准恳求。地足螺栓托板跟加劲板采纳人工电弧焊焊结，恳求焊缝平均、饱满、无焊瘤跟气孔，焊缝尺寸必需契合打算恳求螺栓出场后由材料员跟质检员进展验收，反省螺栓规格、尺寸、数目丝扣长度能否契合打算恳求，验收及格后按规格码放划一，并做好标识。预埋螺栓每个钢柱下均有地足螺栓与承台根底相连，为了钢构造装置的顺遂进展，必需保障地足螺栓的准确。起首将地足螺栓绝对地位用螺栓结实框结实，螺栓结实框采纳6mm、10mm厚钢板跟15mm厚竹胶板制造，详见附图。在承台根底模板支设实现后，将绝对地位结实好的地足螺栓组放入根底中，将螺栓结实框与根底足手架结实，用经纬仪校订螺栓地位，用Ф14钢筋与地足螺栓焊成井字框支持在模板上，螺栓底用Ф16钢筋支持，焊在承台根底底片钢筋上，确保地足螺栓不偏移、不下沉。在混凝土浇筑进程中，应在根底四周平均对称下料，防止因下料不平均混凝土流淌构成螺栓地位偏移。随时反省螺栓地位跟标高，觉察螺栓地位偏移及标高变更应实时调剂。5.质量标准地足螺栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、功能等应契合现行国度产物标准跟打算恳求地足螺栓的螺纹应遭到保护。地足螺栓装置地位的同意偏向≤5mm。地足螺栓尺寸的偏向应契合下表的规则。地足螺栓尺寸的同意偏向（mm）工程同意偏向螺栓显露长度螺纹长度方法螺栓、螺母、垫圈外表外表应涂油保护，不该呈现生锈跟感染脏物，螺纹不该损害。螺栓运输跟结实进程中，严禁碰撞螺纹。在浇筑混凝土前，用塑料布包裹螺栓的螺纹部分。
