建筑行业×××工程临时用电施工组织设计（2003年5月16日） VIP免费

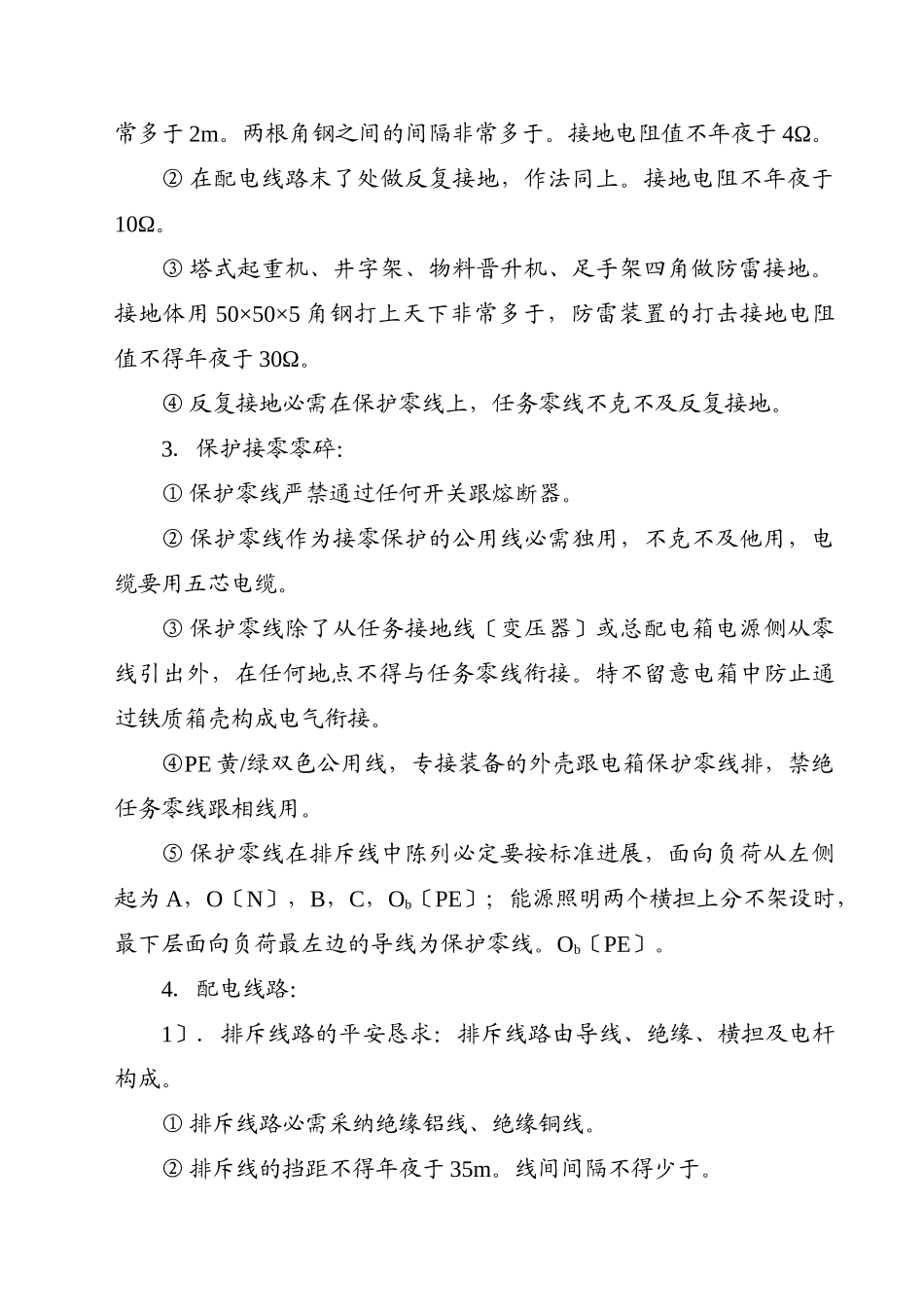

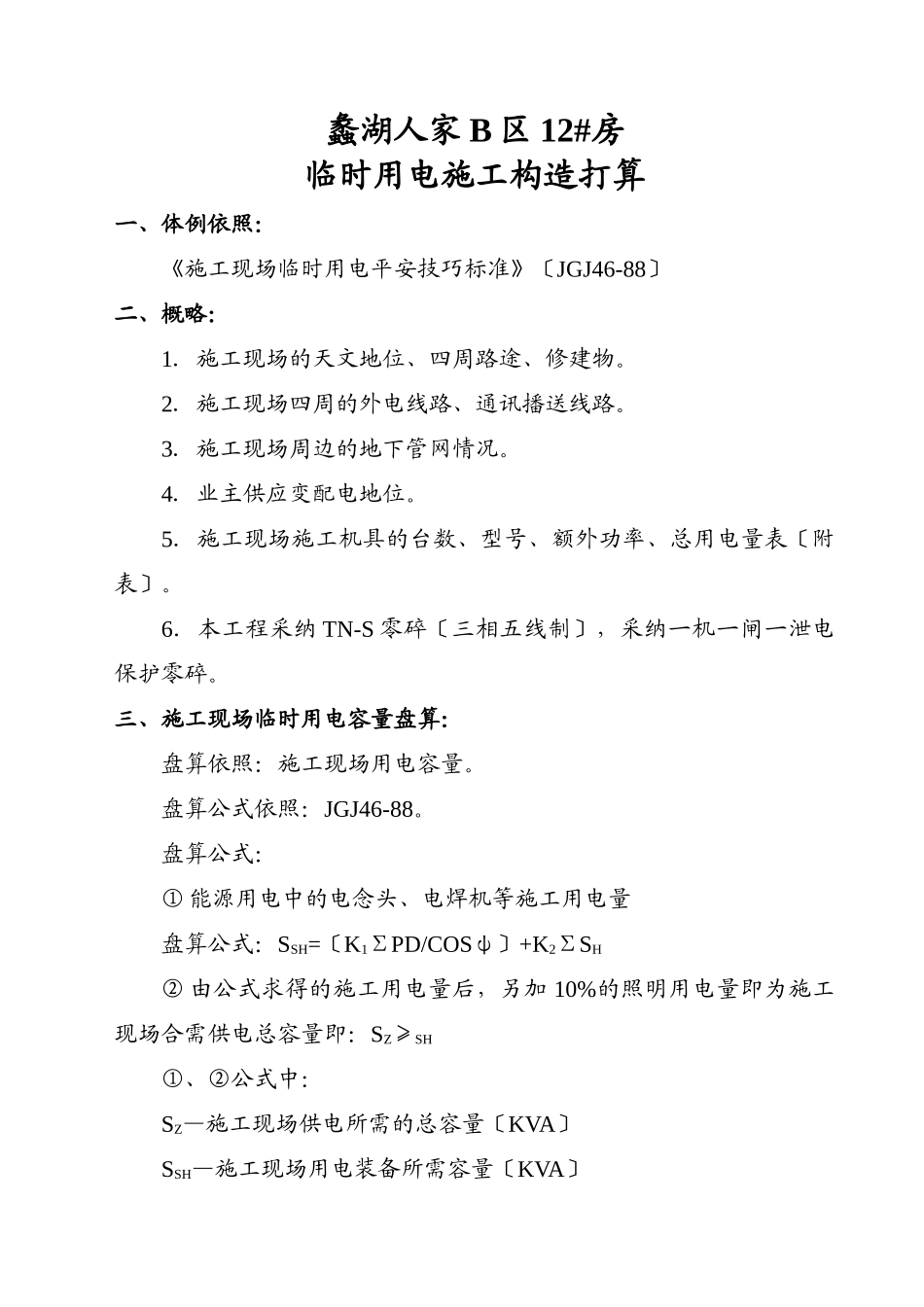

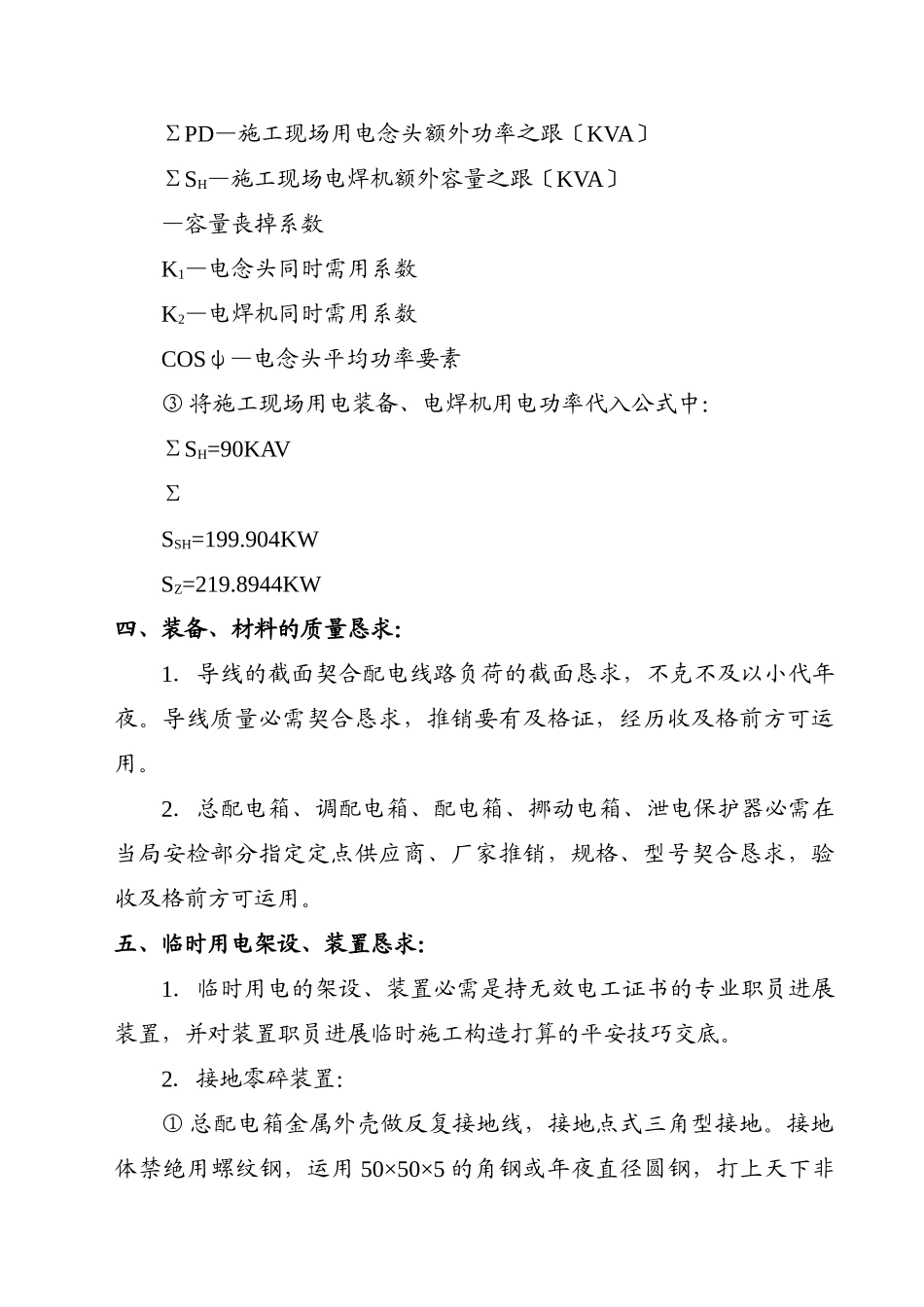

蠡湖人家B区12#房临时用电施工构造打算一、体例依照：《施工现场临时用电平安技巧标准》〔JGJ46-88〕二、概略：1．施工现场的天文地位、四周路途、修建物。2．施工现场四周的外电线路、通讯播送线路。3．施工现场周边的地下管网情况。4．业主供应变配电地位。5．施工现场施工机具的台数、型号、额外功率、总用电量表〔附表〕。6．本工程采纳TN-S零碎〔三相五线制〕，采纳一机一闸一泄电保护零碎。三、施工现场临时用电容量盘算：盘算依照：施工现场用电容量。盘算公式依照：JGJ46-88。盘算公式：①能源用电中的电念头、电焊机等施工用电量盘算公式：SSH=〔K1∑PD/COSψ〕+K2∑SH②由公式求得的施工用电量后，另加10%的照明用电量即为施工现场合需供电总容量即：SZ≥SH①、②公式中：SZ—施工现场供电所需的总容量〔KVA〕SSH—施工现场用电装备所需容量〔KVA〕∑PD—施工现场用电念头额外功率之跟〔KVA〕∑SH—施工现场电焊机额外容量之跟〔KVA〕—容量丧掉系数K1—电念头同时需用系数K2—电焊机同时需用系数COSψ—电念头平均功率要素③将施工现场用电装备、电焊机用电功率代入公式中：∑SH=90KAV∑SSH=199.904KWSZ=219.8944KW四、装备、材料的质量恳求：1．导线的截面契合配电线路负荷的截面恳求，不克不及以小代年夜。导线质量必需契合恳求，推销要有及格证，经历收及格前方可运用。2．总配电箱、调配电箱、配电箱、挪动电箱、泄电保护器必需在当局安检部分指定定点供应商、厂家推销，规格、型号契合恳求，验收及格前方可运用。五、临时用电架设、装置恳求：1．临时用电的架设、装置必需是持无效电工证书的专业职员进展装置，并对装置职员进展临时施工构造打算的平安技巧交底。2．接地零碎装置：①总配电箱金属外壳做反复接地线，接地点式三角型接地。接地体禁绝用螺纹钢，运用50×50×5的角钢或年夜直径圆钢，打上天下非常多于2m。两根角钢之间的间隔非常多于。接地电阻值不年夜于4Ω。②在配电线路末了处做反复接地，作法同上。接地电阻不年夜于10Ω。③塔式起重机、井字架、物料晋升机、足手架四角做防雷接地。接地体用50×50×5角钢打上天下非常多于，防雷装置的打击接地电阻值不得年夜于30Ω。④反复接地必需在保护零线上，任务零线不克不及反复接地。3．保护接零零碎：①保护零线严禁通过任何开关跟熔断器。②保护零线作为接零保护的公用线必需独用，不克不及他用，电缆要用五芯电缆。③保护零线除了从任务接地线〔变压器〕或总配电箱电源侧从零线引出外，在任何地点不得与任务零线衔接。特不留意电箱中防止通过铁质箱壳构成电气衔接。④PE黄/绿双色公用线，专接装备的外壳跟电箱保护零线排，禁绝任务零线跟相线用。⑤保护零线在排斥线中陈列必定要按标准进展，面向负荷从左侧起为A，O〔N〕，B，C，Ob〔PE〕；能源照明两个横担上分不架设时，最下层面向负荷最左边的导线为保护零线。Ob〔PE〕。4．配电线路：1〕．排斥线路的平安恳求：排斥线路由导线、绝缘、横担及电杆构成。①排斥线路必需采纳绝缘铝线、绝缘铜线。②排斥线的挡距不得年夜于35m。线间间隔不得少于。③排斥线弧线最低处于空中的最小垂直间隔施工现场4m以上，灵敏车道6m以上。④排斥线路的最小载面选择除必需满意负荷需求外，还应思索机器功课强度，用作排斥线路的绝缘铝线非常多于16mm2，绝缘铜线载面非常多于10mm2。橡胶软线用钢绞线吊环吊挂，挡距内不得有讨论。⑤排斥线路相序陈列，面向负荷从左侧起L1，N，L2，L3，PE。能源线、照明线在两个横担上分不架设时，下层横担面负荷从左侧起为L1，L2，L3；下层横挡面向负荷从左侧起L1〔L2，L3〕，N，PE。⑥绝缘子：直线杆采纳针式绝缘子，耐张杆采纳蝶式绝缘子。⑦横担：∠50×50×5。⑧电杆：排斥线必需设在公用电杆上，严禁架设在树木、架手架上。电杆埋设结实，转角处要有拉线。2〕．电缆线路的平安恳求：电缆线路分为埋地跟排斥两种，其平安恳求如下：①电缆直截了当埋地深度非常多于，在电缆沟下平均铺设50mm厚的细砂，而后掩盖保护层。②电缆排斥敷设时，应沿墙线或设电杆设置，严禁用金属裸线作绑线，电缆的弧垂距空中非常多于，灵敏车道非常多于4m。...
