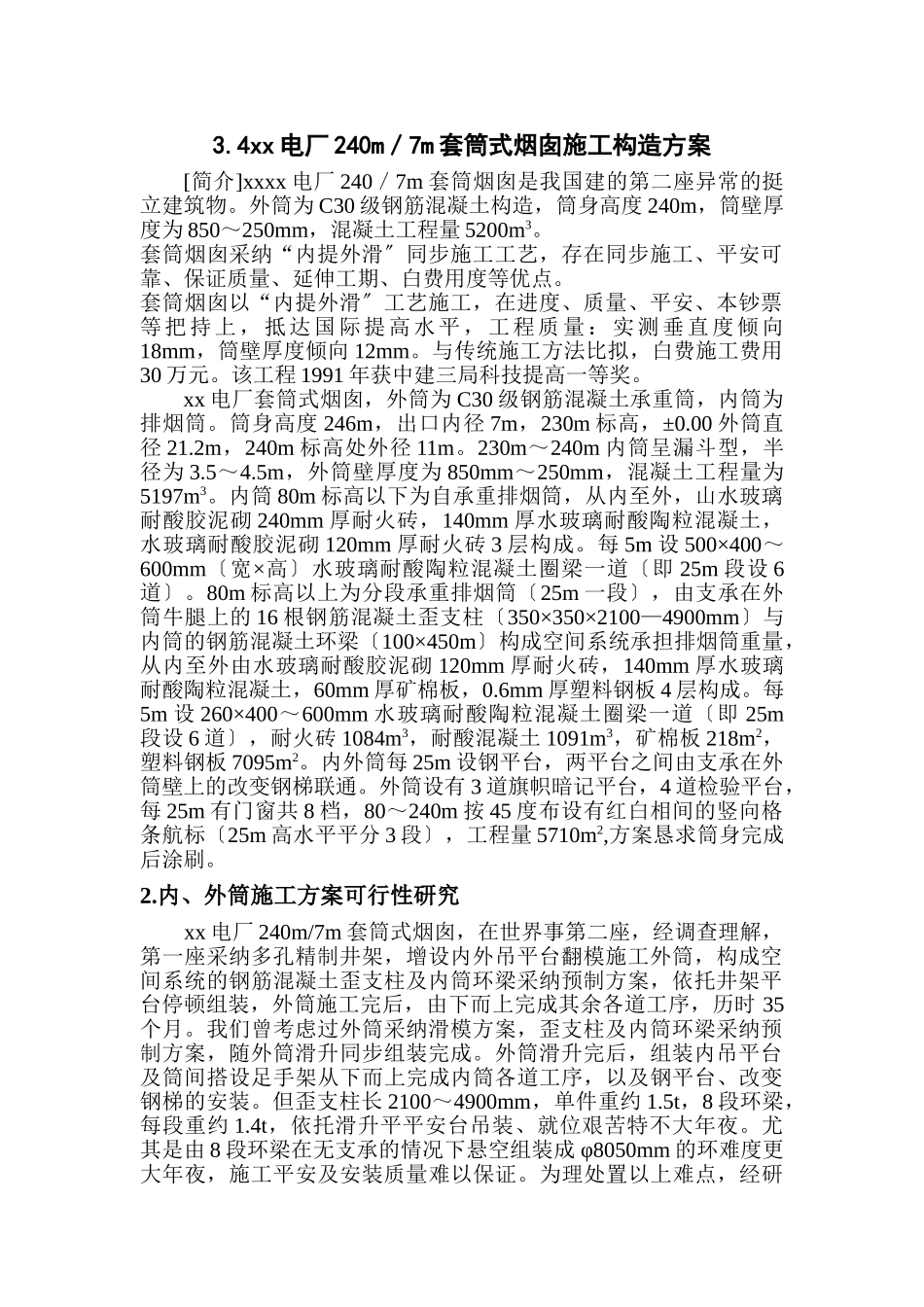

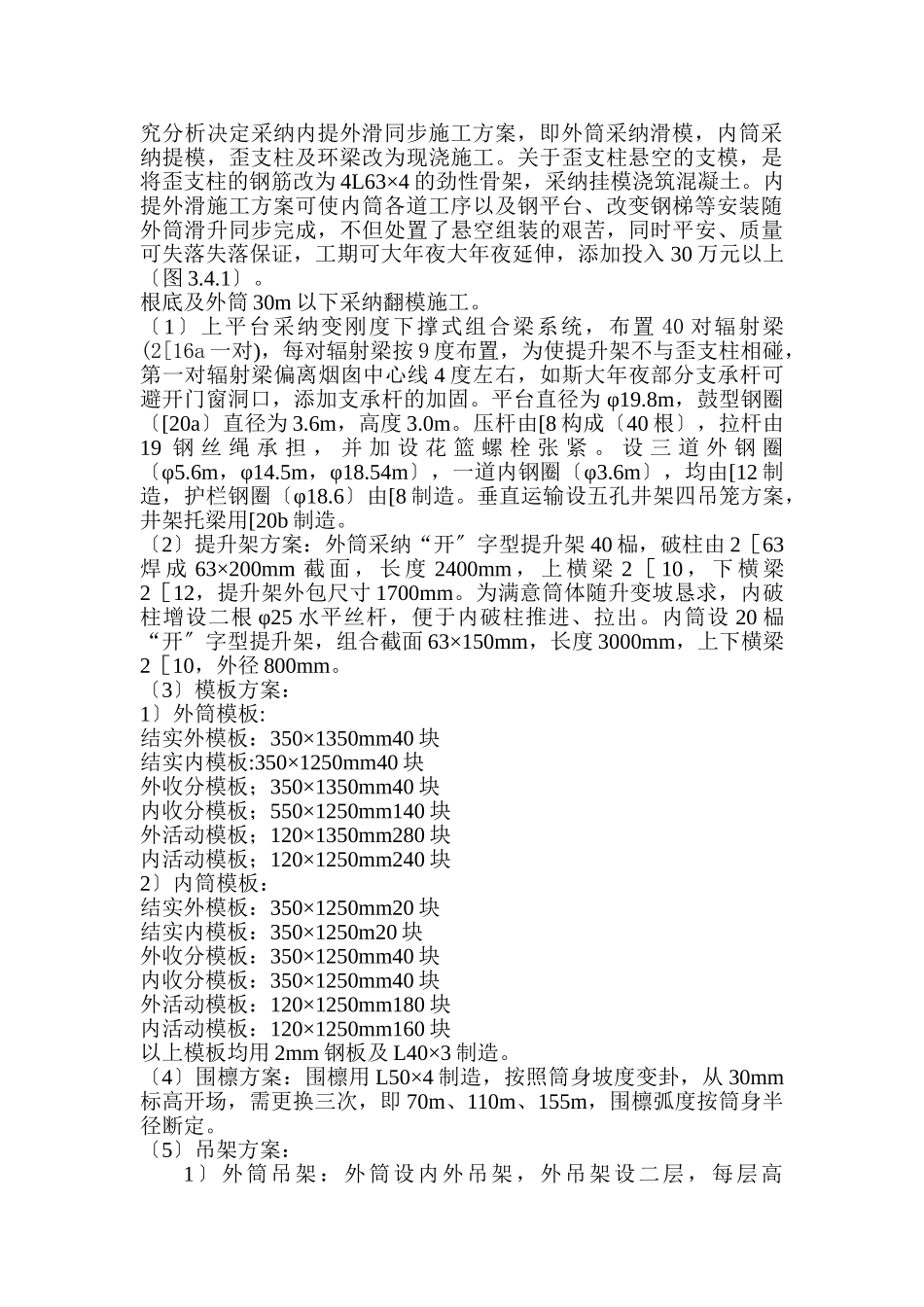

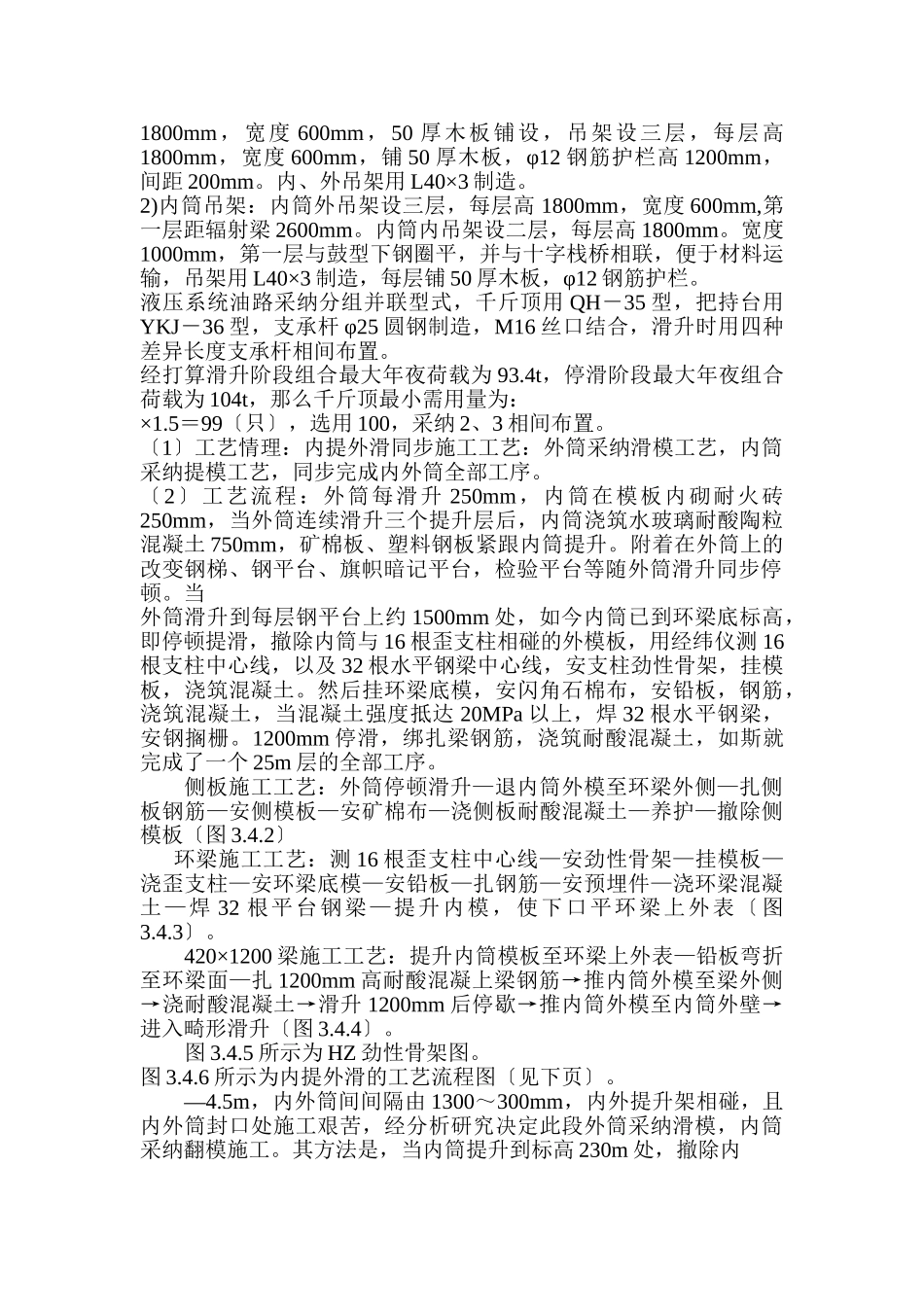

3.4xx电厂240m／7m套筒式烟囱施工构造方案[简介]xxxx电厂240／7m套筒烟囱是我国建的第二座异常的挺立建筑物。外筒为C30级钢筋混凝土构造，筒身高度240m，筒壁厚度为850～250mm，混凝土工程量5200m3。套筒烟囱采纳“内提外滑〞同步施工工艺，存在同步施工、平安可靠、保证质量、延伸工期、白费用度等优点。套筒烟囱以“内提外滑〞工艺施工，在进度、质量、平安、本钞票等把持上，抵达国际提高水平，工程质量：实测垂直度倾向18mm，筒壁厚度倾向12mm。与传统施工方法比拟，白费施工费用30万元。该工程1991年获中建三局科技提高一等奖。xx电厂套筒式烟囱，外筒为C30级钢筋混凝土承重筒，内筒为排烟筒。筒身高度246m，出口内径7m，230m标高，±0.00外筒直径21.2m，240m标高处外径11m。230m～240m内筒呈漏斗型，半径为3.5～4.5m，外筒壁厚度为850mm～250mm，混凝土工程量为5197m3。内筒80m标高以下为自承重排烟筒，从内至外，山水玻璃耐酸胶泥砌240mm厚耐火砖，140mm厚水玻璃耐酸陶粒混凝土，水玻璃耐酸胶泥砌120mm厚耐火砖3层构成。每5m设500×400～600mm〔宽×高〕水玻璃耐酸陶粒混凝土圈梁一道〔即25m段设6道〕。80m标高以上为分段承重排烟筒〔25m一段〕，由支承在外筒牛腿上的16根钢筋混凝土歪支柱〔350×350×2100—4900mm〕与内筒的钢筋混凝土环梁〔100×450m〕构成空间系统承担排烟筒重量，从内至外由水玻璃耐酸胶泥砌120mm厚耐火砖，140mm厚水玻璃耐酸陶粒混凝土，60mm厚矿棉板，0.6mm厚塑料钢板4层构成。每5m设260×400～600mm水玻璃耐酸陶粒混凝土圈梁一道〔即25m段设6道〕，耐火砖1084m3，耐酸混凝土1091m3，矿棉板218m2，塑料钢板7095m2。内外筒每25m设钢平台，两平台之间由支承在外筒壁上的改变钢梯联通。外筒设有3道旗帜暗记平台，4道检验平台，每25m有门窗共8档，80～240m按45度布设有红白相间的竖向格条航标〔25m高水平平分3段〕，工程量5710m2,方案恳求筒身完成后涂刷。2.内、外筒施工方案可行性研究xx电厂240m/7m套筒式烟囱，在世界事第二座，经调查理解，第一座采纳多孔精制井架，增设内外吊平台翻模施工外筒，构成空间系统的钢筋混凝土歪支柱及内筒环梁采纳预制方案，依托井架平台停顿组装，外筒施工完后，由下而上完成其余各道工序，历时35个月。我们曾考虑过外筒采纳滑模方案，歪支柱及内筒环梁采纳预制方案，随外筒滑升同步组装完成。外筒滑升完后，组装内吊平台及筒间搭设足手架从下而上完成内筒各道工序，以及钢平台、改变钢梯的安装。但歪支柱长2100～4900mm，单件重约1.5t，8段环梁，每段重约1.4t，依托滑升平平安台吊装、就位艰苦特不大年夜。尤其是由8段环梁在无支承的情况下悬空组装成φ8050mm的环难度更大年夜，施工平安及安装质量难以保证。为理处置以上难点，经研究分析决定采纳内提外滑同步施工方案，即外筒采纳滑模，内筒采纳提模，歪支柱及环梁改为现浇施工。关于歪支柱悬空的支模，是将歪支柱的钢筋改为4L63×4的劲性骨架，采纳挂模浇筑混凝土。内提外滑施工方案可使内筒各道工序以及钢平台、改变钢梯等安装随外筒滑升同步完成，不但处置了悬空组装的艰苦，同时平安、质量可失落失落保证，工期可大年夜大年夜延伸，添加投入30万元以上〔图3.4.1〕。根底及外筒30m以下采纳翻模施工。〔1〕上平台采纳变刚度下撑式组合梁系统，布置40对辐射梁(2[16a一对)，每对辐射梁按9度布置，为使提升架不与歪支柱相碰，第一对辐射梁偏离烟囱中心线4度左右，如斯大年夜部分支承杆可避开门窗洞口，添加支承杆的加固。平台直径为φ19.8m，鼓型钢圈〔[20a〕直径为3.6m，高度3.0m。压杆由[8构成〔40根〕，拉杆由19钢丝绳承担，并加设花篮螺栓张紧。设三道外钢圈〔φ5.6m，φ14.5m，φ18.54m〕，一道内钢圈〔φ3.6m〕，均由[12制造，护栏钢圈〔φ18.6〕由[8制造。垂直运输设五孔井架四吊笼方案，井架托梁用[20b制造。〔2〕提升架方案：外筒采纳“开〞字型提升架40榀，破柱由2［63焊成63×200mm截面，长度2400mm，上横梁2［10，下横梁2［12，提升架外包尺寸1700mm。为满意筒体随升变坡恳求，内破柱增设二根φ25水平丝杆，便于内破柱推进、拉出。内筒设20榀“开〞字型提升...
