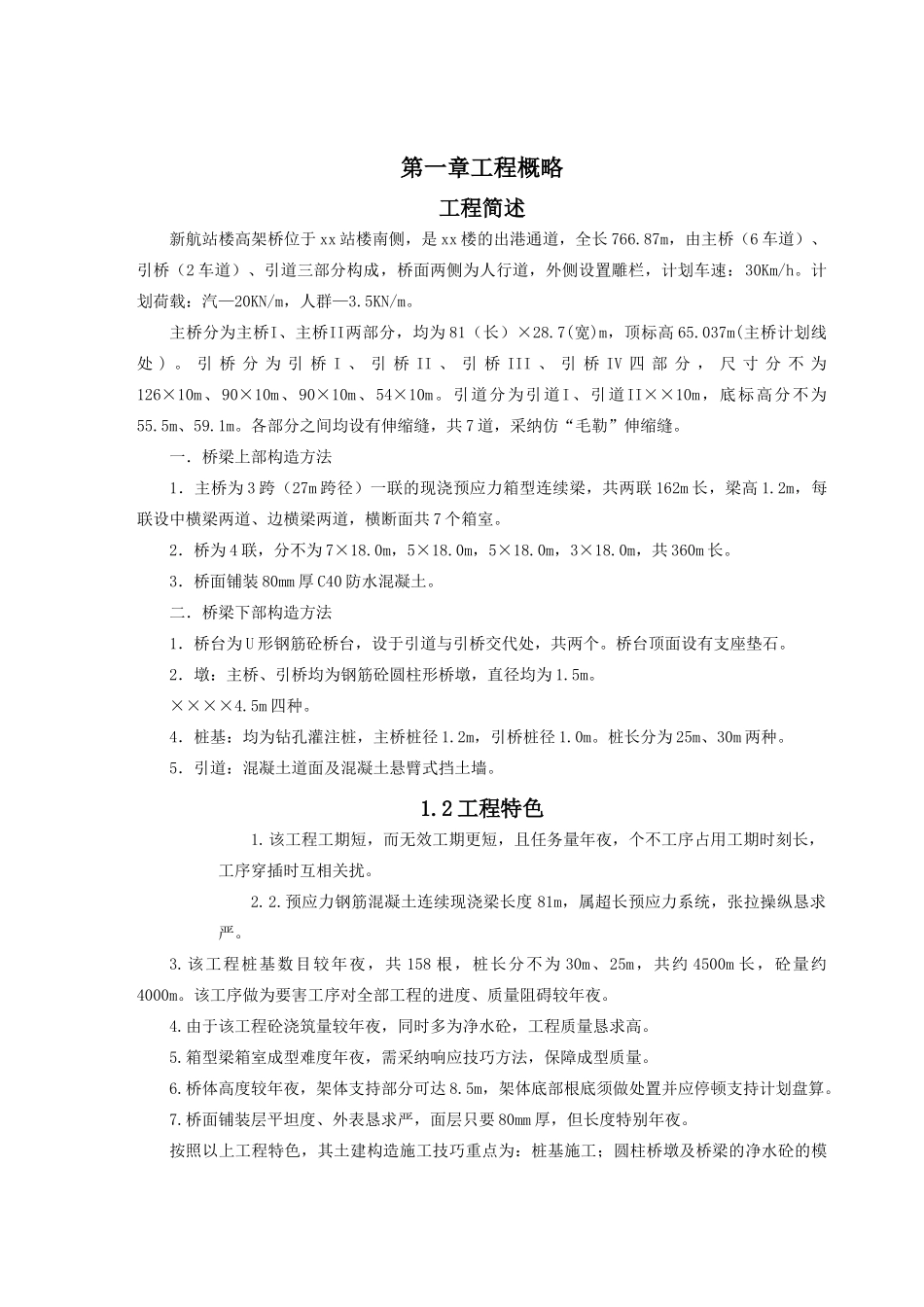

xxxx国际机场航站楼扩建工程高架桥施工技巧计划目录第一章工程概略工程简述新航站楼高架桥位于xx站楼南侧，是xx楼的出港通道，全长766.87m，由主桥（6车道）、引桥（2车道）、引道三部分构成，桥面两侧为人行道，外侧设置雕栏，计划车速：30Km/h。计划荷载：汽—20KN/m，人群—3.5KN/m。主桥分为主桥I、主桥II两部分，均为81（长）×28.7(宽)m，顶标高65.037m(主桥计划线处)。引桥分为引桥I、引桥II、引桥III、引桥IV四部分，尺寸分不为126×10m、90×10m、90×10m、54×10m。引道分为引道I、引道II××10m，底标高分不为55.5m、59.1m。各部分之间均设有伸缩缝，共7道，采纳仿“毛勒”伸缩缝。一．桥梁上部构造方法1．主桥为3跨（27m跨径）一联的现浇预应力箱型连续梁，共两联162m长，梁高1.2m，每联设中横梁两道、边横梁两道，横断面共7个箱室。2．桥为4联，分不为7×18.0m，5×18.0m，5×18.0m，3×18.0m，共360m长。3．桥面铺装80mm厚C40防水混凝土。二．桥梁下部构造方法1．桥台为U形钢筋砼桥台，设于引道与引桥交代处，共两个。桥台顶面设有支座垫石。2．墩：主桥、引桥均为钢筋砼圆柱形桥墩，直径均为1.5m。××××4.5m四种。4．桩基：均为钻孔灌注桩，主桥桩径1.2m，引桥桩径1.0m。桩长分为25m、30m两种。5．引道：混凝土道面及混凝土悬臂式挡土墙。1.2工程特色1.该工程工期短，而无效工期更短，且任务量年夜，个不工序占用工期时刻长，工序穿插时互相关扰。2.2.预应力钢筋混凝土连续现浇梁长度81m，属超长预应力系统，张拉操纵恳求严。3.该工程桩基数目较年夜，共158根，桩长分不为30m、25m，共约4500m长，砼量约4000m。该工序做为要害工序对全部工程的进度、质量阻碍较年夜。4.由于该工程砼浇筑量较年夜，同时多为净水砼，工程质量恳求高。5.箱型梁箱室成型难度年夜，需采纳响应技巧方法，保障成型质量。6.桥体高度较年夜，架体支持部分可达8.5m，架体底部根底须做处置并应停顿支持计划盘算。7.桥面铺装层平坦度、外表恳求严，面层只要80mm厚，但长度特别年夜。按照以上工程特色，其土建构造施工技巧重点为：桩基施工；圆柱桥墩及桥梁的净水砼的模板计划施工；箱室成型；超长混凝土防裂；超长预应力施工技巧。1.3水文、地质、气候材料——16.55m。地下水对钢筋砼中的钢筋无腐化性，对钢铁构造存在弱腐化性。2.地质材料：园地土层的岩性特点在勘察深度范畴内分述如下：—4.1m；—1.0m；———1.5m不等；——11.5m；——15.3m；——18.0m；（7）可塑粉质粘土：一般为可塑形态，中———20.2m；——24.3m；———31.49m，该层勘察未穿透。℃，年落雨总量675.2mm，日最年夜落雨量118.9mm，落旱时节6—7月份，主导风向：夏季西冬风，夏季西冬风。最年夜冻土深度为1.2m。附录一土建要紧工程什物量序号工程什物量备注1砼量总量：14110m3此中：桩基砼:3970m3砼铺装层:2810m32钢筋总量：2490t3后张有粘接预应力筋120t1.4施工现场平面安排办公楼、临设、搅拌站、施工用水用电、路途围墙等按照xxxx国际机场新航站楼高架桥现场情况停顿平面安排，详见高架桥施工现场平面安排图。第二章施工构造及施工安排2.1土建施工构造系统按照高架桥工程的实践情况，设置xxxx国际机场航站楼高架桥工程构造机构如下：司理手下设工程技巧科、质量平安科、物质装备科、综合科等四个天性机能部分，各个部分职责如下：工程技巧科：担负工程的施工治理，体例工程进度总计划、月计划、周计划，担负施工、消费调理，担负临时水电，施工现场总平面治理，填写施工日志，担负技巧计划跟方法的体例、审核跟交底，担负试验跟测验材料档案等技巧治理任务。质量平安科：操纵工程施工质量，平安反省验收，材料装备出场质量操纵。担负文化施工物质装备科：担负施人为料、装备、机器的倾销、供应跟治理，并保障周转料具的供应、运转与保存，后勤治理任务。综合科：担负工程招标报价、条约治理、工程预结算、工程量统计、工程本钱治理、工程财政治理，做好本钱操纵与治理。为保障任务质量，详细制订治理职员跟功课层职责，职责如下：1）工程部（1）司理经下级录用，按照承包条约，对全部工程的运营治理负总的义务。考...
