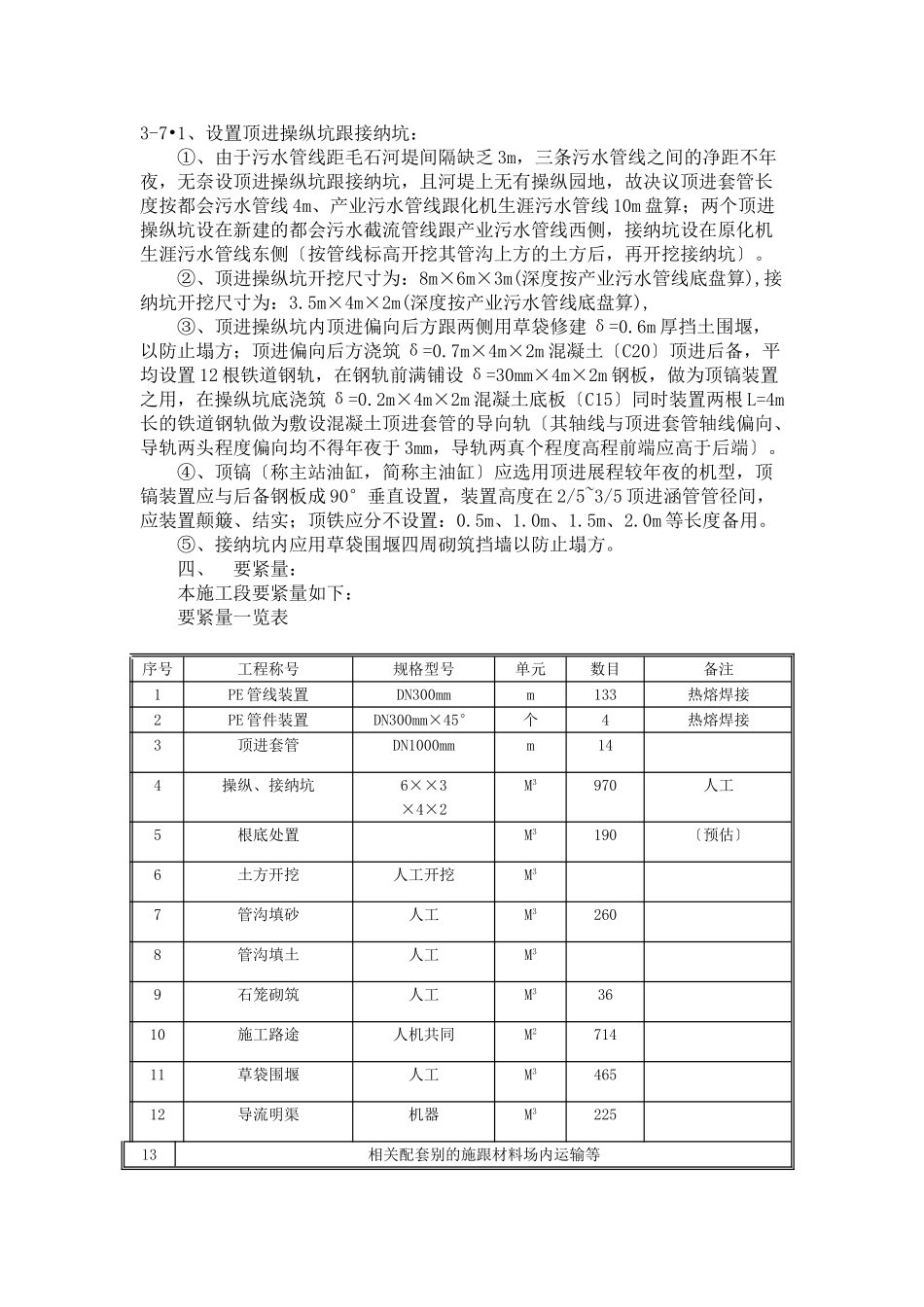

3-7•1、设置顶进操纵坑跟接纳坑：①、由于污水管线距毛石河堤间隔缺乏3m，三条污水管线之间的净距不年夜，无奈设顶进操纵坑跟接纳坑，且河堤上无有操纵园地，故决议顶进套管长度按都会污水管线4m、产业污水管线跟化机生涯污水管线10m盘算；两个顶进操纵坑设在新建的都会污水截流管线跟产业污水管线西侧，接纳坑设在原化机生涯污水管线东侧〔按管线标高开挖其管沟上方的土方后，再开挖接纳坑〕。②、顶进操纵坑开挖尺寸为：8m×6m×3m(深度按产业污水管线底盘算),接纳坑开挖尺寸为：3.5m×4m×2m(深度按产业污水管线底盘算),③、顶进操纵坑内顶进偏向后方跟两侧用草袋修建δ=0.6m厚挡土围堰，以防止塌方；顶进偏向后方浇筑δ=0.7m×4m×2m混凝土〔C20〕顶进后备，平均设置12根铁道钢轨，在钢轨前满铺设δ=30mm×4m×2m钢板，做为顶镐装置之用，在操纵坑底浇筑δ=0.2m×4m×2m混凝土底板〔C15〕同时装置两根L=4m长的铁道钢轨做为敷设混凝土顶进套管的导向轨〔其轴线与顶进套管轴线偏向、导轨两头程度偏向均不得年夜于3mm，导轨两真个程度高程前端应高于后端〕。④、顶镐〔称主站油缸，简称主油缸〕应选用顶进展程较年夜的机型，顶镐装置应与后备钢板成90°垂直设置，装置高度在2/5~3/5顶进涵管管径间，应装置颠簸、结实；顶铁应分不设置：0.5m、1.0m、1.5m、2.0m等长度备用。⑤、接纳坑内应用草袋围堰四周砌筑挡墙以防止塌方。四、要紧量：本施工段要紧量如下：要紧量一览表序号工程称号规格型号单元数目备注1PE管线装置DN300mmm133热熔焊接2PE管件装置DN300mm×45°个4热熔焊接3顶进套管DN1000mmm144操纵、接纳坑6××3×4×2M3970人工5根底处置M3190〔预估〕6土方开挖人工开挖M37管沟填砂人工M32608管沟填土人工M39石笼砌筑人工M33610施工路途人机共同M271411草袋围堰人工M346512导流明渠机器M322513相关配套别的施跟材料场内运输等五、施工工期：4.1、施工条约打算开工日期：2004年9月5日〔排水实现落后场〕；4.2、施工条约打算开工日期：2004年9月25日；4.3、施工条约日历工期：20天。〔以实践进入施工现场正式施工为准，包含套管顶进时间〕六、材料供应方法：管材、管件为甲供，别的材料施工单元自购〔价钱跟材质必需征得树破单元赞同〕。七、资金起源：国债跟自筹资金。八、质量恳求：市优质样板。九、施：定位→撒白灰线→空中装备撤除→顶进操纵、接纳坑开挖→→套管顶进→人工开槽→人工平坦沟底→管线装置→套管内撼砂→管件装置→砼井圈预制→阀门井砌筑→砼井圈〔盖板〕装置→分段做水压实验→阀门装置→管道冲刷→管线见面→管沟夯填→石笼砌筑→余土外运→园地平坦→空中装备规复→扫尾寻零→管道验收。十、报验点及质量点：10-1、定位、顶进套管、管沟验槽、基底处置、管段装置、管件装置、阀门井砌筑、井室抹灰、管道水压实验、阀门装置、管沟回填、现场测验跟缺点修补。10-2、两头分段验收：①管道及隶属修建物的地基跟根底；②管道的破体地位及高程；③管道的构造及断面尺寸；④管道的接口、变形缝及防腐层；⑤地下管道的穿插处置；⑥管件质量、规格及数目；⑦土方回填的质量。十一、施工预备：11-1、施工预备任务打算：为了美满的完本钱次施工义务，工程司理部施工前应做好充分的预备任务，预备任务有：思维任务预备、施工图图纸会审、施工打算断定与体例、造价体例与鉴定、技巧培训任务预备、材料搜集任务预备、现场调查任务预备、后期现场任务预备、施工职员装备任务预备、材料市场调查、取样、化实验复试任务预备、施工机器分配任务预备等等。施工预备任务打算表序号工程担任人实现时间备注1体例施工构造打算赵亚洲2体例施工图估算刘乃军包含施工图图纸会审3体例单项施工技巧方法赵亚洲包含平安、质量、技巧交底4临时装备施工石洪杰包含接通水、电、平安围护5职员、机器、材料出场郭志江包含职员培训、材料、机器组进6定位丈量、放线黄永平包含临时水准点测设11-2、临时装备施工：为保障施工，打算在施工现场分不设置四个运动房〔3m×5m〕，作为施工现场办公、小型施工器具跟零碎材料存放、现场保卫等临时用房；管材应沿管沟存放，现场不设红砖、砂石料场，按...
