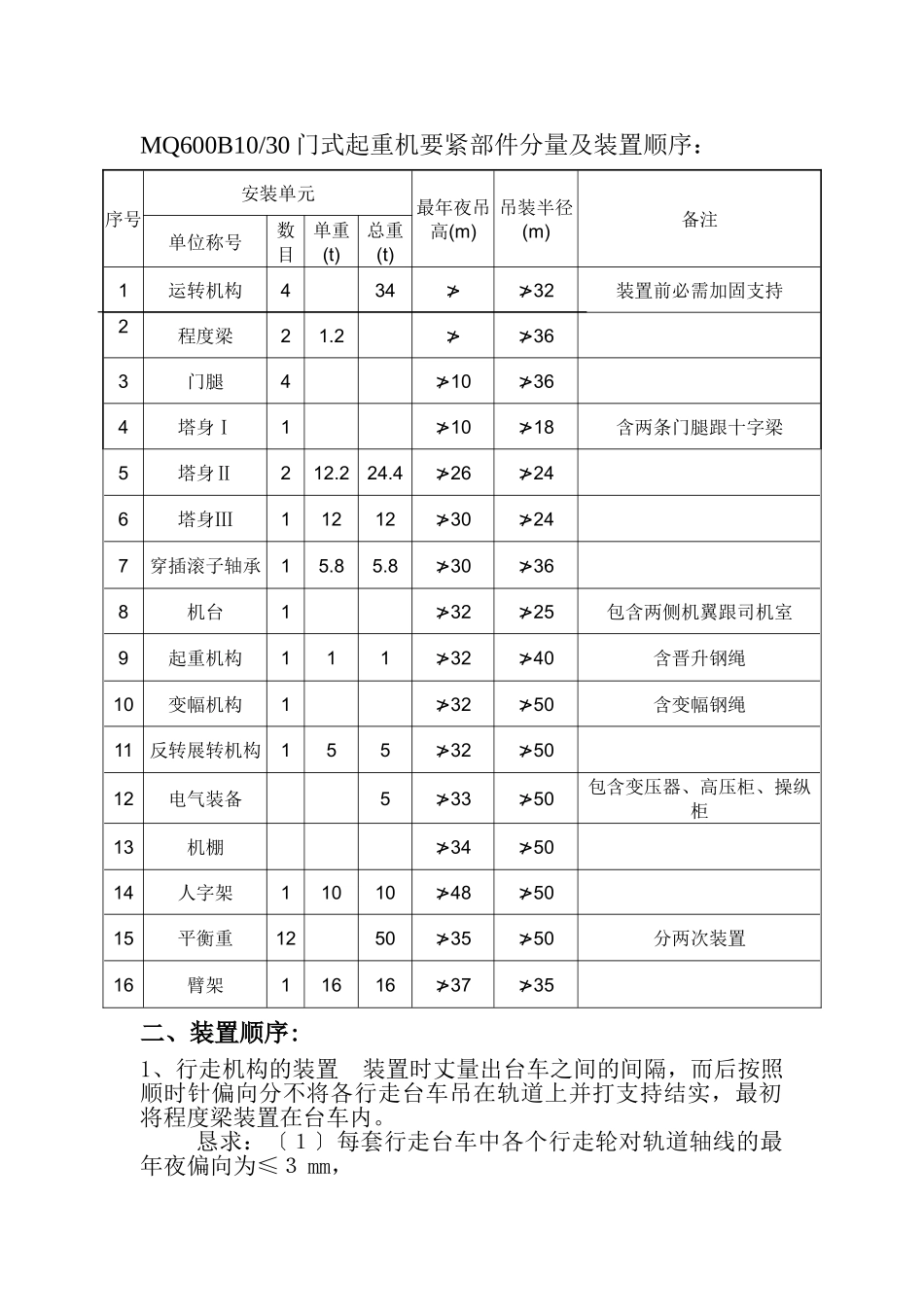

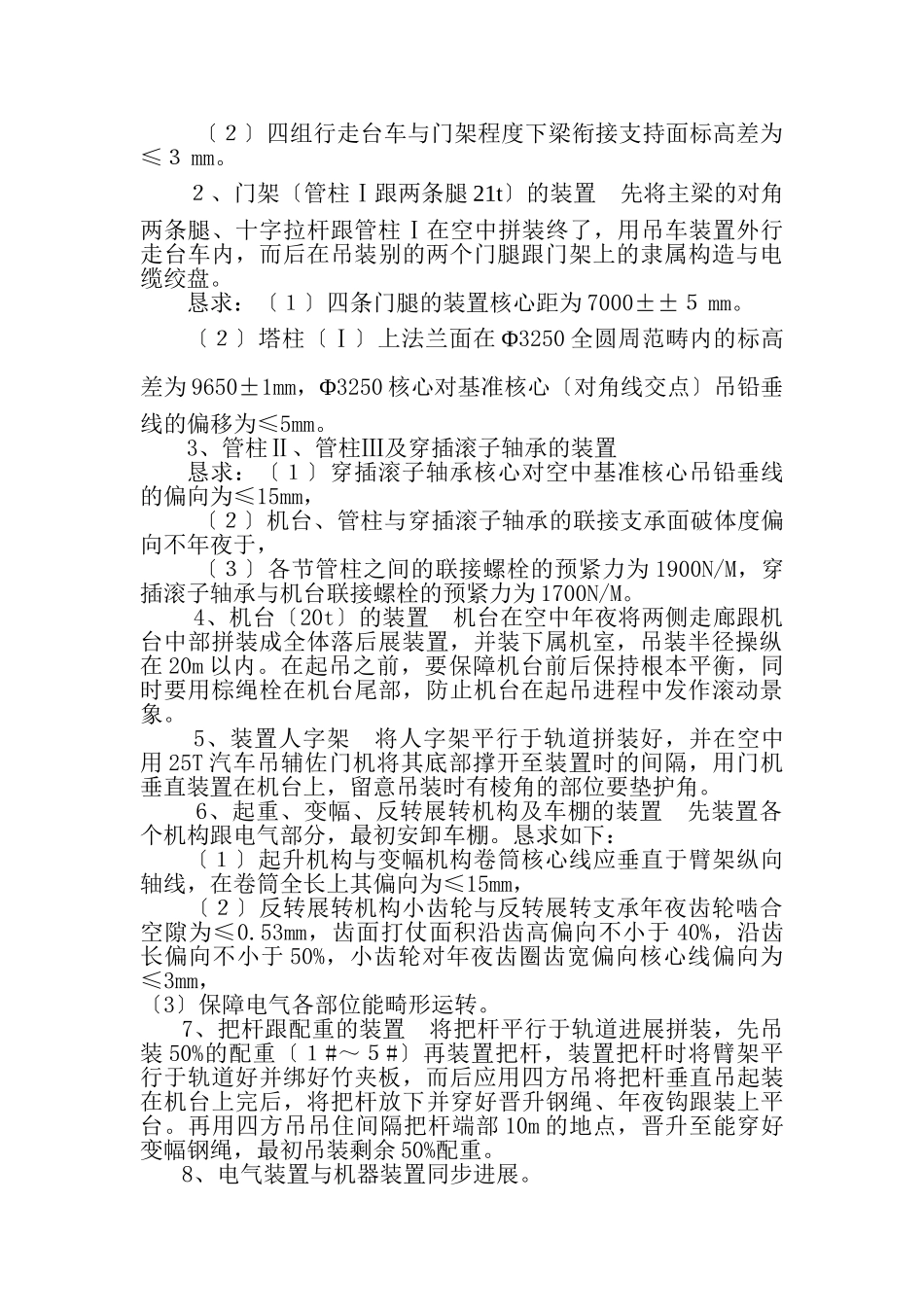

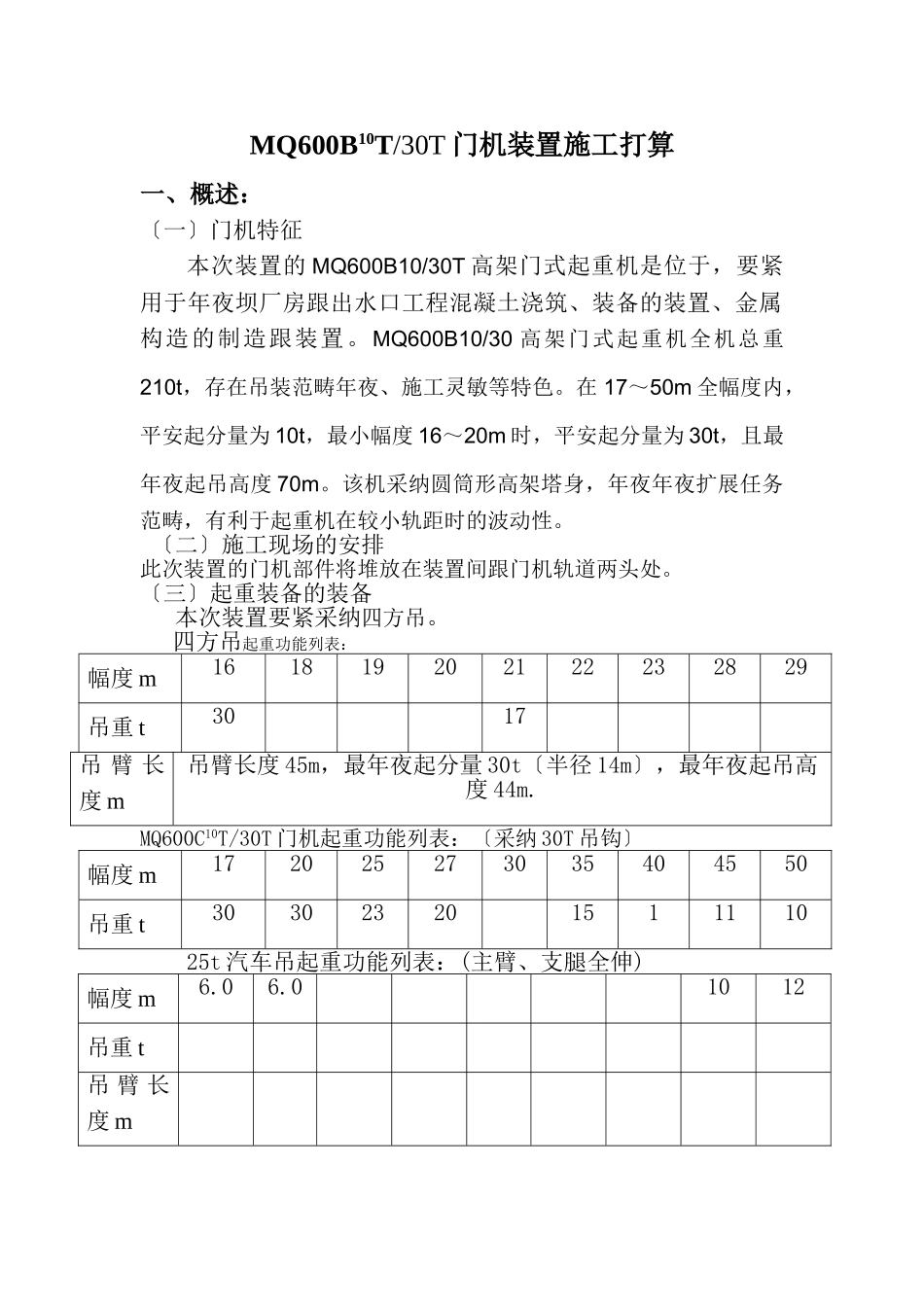

MQ600B10T/30T门机装置施工打算一、概述：〔一〕门机特征本次装置的MQ600B10/30T高架门式起重机是位于，要紧用于年夜坝厂房跟出水口工程混凝土浇筑、装备的装置、金属构造的制造跟装置。MQ600B10/30高架门式起重机全机总重210t，存在吊装范畴年夜、施工灵敏等特色。在17～50m全幅度内，平安起分量为10t，最小幅度16～20m时，平安起分量为30t，且最年夜起吊高度70m。该机采纳圆筒形高架塔身，年夜年夜扩展任务范畴，有利于起重机在较小轨距时的波动性。〔二〕施工现场的安排此次装置的门机部件将堆放在装置间跟门机轨道两头处。〔三〕起重装备的装备本次装置要紧采纳四方吊。四方吊起重功能列表：幅度m161819202122232829吊重t3017吊臂长度m吊臂长度45m，最年夜起分量30t〔半径14m〕，最年夜起吊高度44m.MQ600C10T/30T门机起重功能列表：〔采纳30T吊钩〕幅度m172025273035404550吊重t30302320151111025t汽车吊起重功能列表：(主臂、支腿全伸)幅度m6.06.01012吊重t吊臂长度mMQ600B10/30门式起重机要紧部件分量及装置顺序：序号安装单元最年夜吊高(m)吊装半径(m)备注单位称号数目单重(t)总重(t)1运转机构434≯≯32装置前必需加固支持2程度梁21.2≯≯363门腿410≯≯364塔身Ⅰ110≯≯18含两条门腿跟十字梁5塔身Ⅱ212.224.426≯≯246塔身Ⅲ1121230≯≯247穿插滚子轴承15.85.830≯≯368机台132≯≯25包含两侧机翼跟司机室9起重机构11132≯≯40含晋升钢绳10变幅机构132≯≯50含变幅钢绳11反转展转机构15532≯≯5012电气装备533≯≯50包含变压器、高压柜、操纵柜13机棚34≯≯5014人字架110104≯8≯5015平衡重125035≯≯50分两次装置16臂架1161637≯≯35二、装置顺序:1、行走机构的装置装置时丈量出台车之间的间隔，而后按照顺时针偏向分不将各行走台车吊在轨道上并打支持结实，最初将程度梁装置在台车内。恳求：〔１〕每套行走台车中各个行走轮对轨道轴线的最年夜偏向为≤３mm，〔２〕四组行走台车与门架程度下梁衔接支持面标高差为≤３mm。２、门架〔管柱Ⅰ跟两条腿21t〕的装置先将主梁的对角两条腿、十字拉杆跟管柱Ⅰ在空中拼装终了，用吊车装置外行走台车内，而后在吊装别的两个门腿跟门架上的隶属构造与电缆绞盘。恳求：〔１〕四条门腿的装置核心距为7000±±５mm。〔２〕塔柱〔Ⅰ〕上法兰面在Φ3250全圆周范畴内的标高差为9650±1mm，Φ3250核心对基准核心〔对角线交点〕吊铅垂线的偏移为≤5mm。3、管柱Ⅱ、管柱Ⅲ及穿插滚子轴承的装置恳求：〔１〕穿插滚子轴承核心对空中基准核心吊铅垂线的偏向为≤15mm，〔２〕机台、管柱与穿插滚子轴承的联接支承面破体度偏向不年夜于，〔３〕各节管柱之间的联接螺栓的预紧力为1900N/M，穿插滚子轴承与机台联接螺栓的预紧力为1700N/M。4、机台〔20t〕的装置机台在空中年夜将两侧走廊跟机台中部拼装成全体落后展装置，并装下属机室，吊装半径操纵在20m以内。在起吊之前，要保障机台前后保持根本平衡，同时要用棕绳栓在机台尾部，防止机台在起吊进程中发作滚动景象。5、装置人字架将人字架平行于轨道拼装好，并在空中用25T汽车吊辅佐门机将其底部撑开至装置时的间隔，用门机垂直装置在机台上，留意吊装时有棱角的部位要垫护角。6、起重、变幅、反转展转机构及车棚的装置先装置各个机构跟电气部分，最初安卸车棚。恳求如下：〔１〕起升机构与变幅机构卷筒核心线应垂直于臂架纵向轴线，在卷筒全长上其偏向为≤15mm，〔２〕反转展转机构小齿轮与反转展转支承年夜齿轮啮合空隙为≤0.53mm，齿面打仗面积沿齿高偏向不小于40%，沿齿长偏向不小于50%，小齿轮对年夜齿圈齿宽偏向核心线偏向为≤3mm，〔3〕保障电气各部位能畸形运转。7、把杆跟配重的装置将把杆平行于轨道进展拼装，先吊装50%的配重〔１#～５#〕再装置把杆，装置把杆时将臂架平行于轨道好并绑好竹夹板，而后应用四方吊将把杆垂直吊起装在机台上完后，将把杆放下并穿好晋升钢绳、年夜钩跟装上平台。再用四方吊吊住间隔把杆端部10m的地点，晋升至能穿好变幅钢绳，最初吊装剩余50%配重。8、电气装置与机器装置同步进展。9、零件调试及负荷试验。三、起重装备及工器具的装备序号名称数目序号名称数目...
