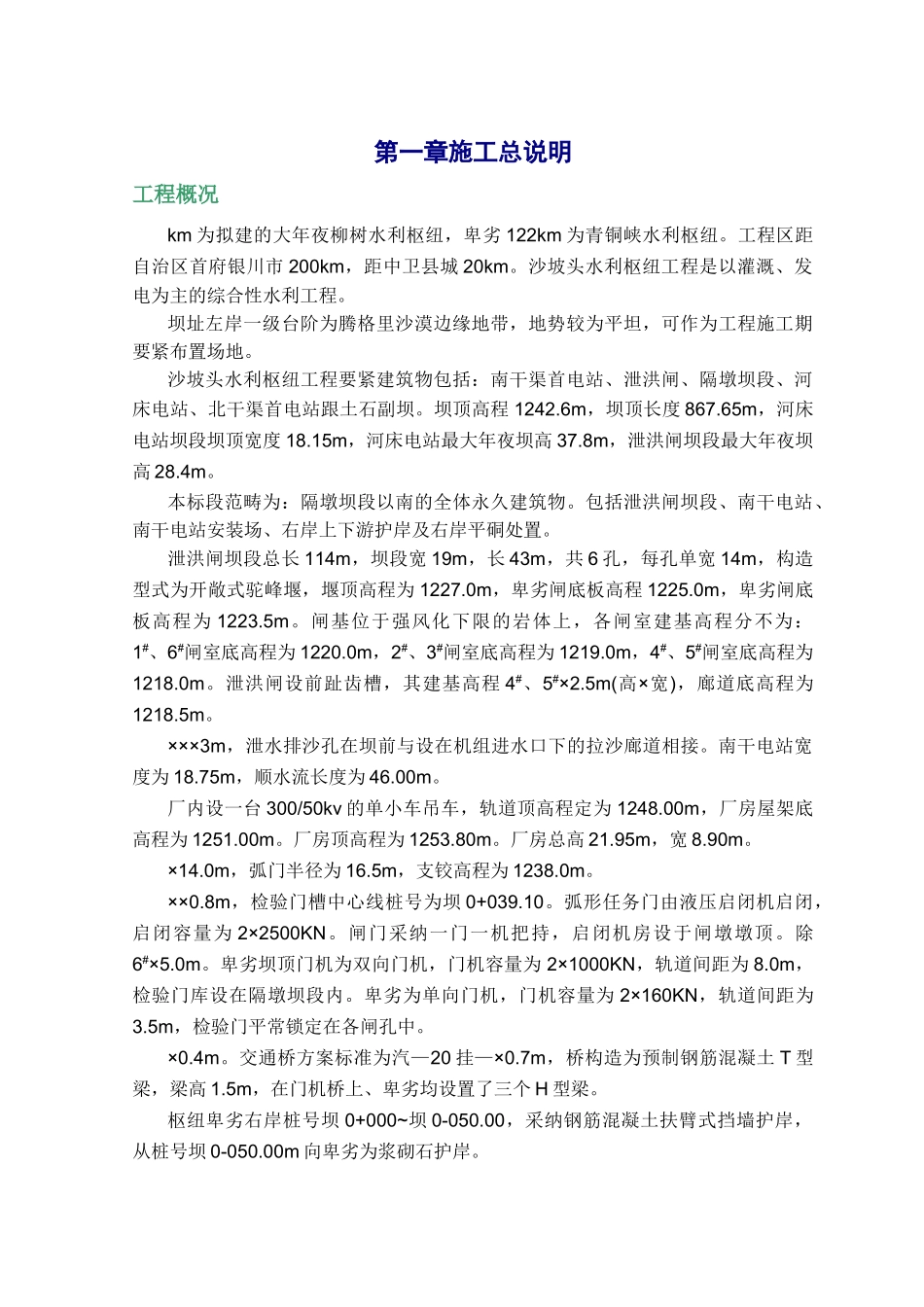

第一章施工总说明工程概况km为拟建的大年夜柳树水利枢纽，卑劣122km为青铜峡水利枢纽。工程区距自治区首府银川市200km，距中卫县城20km。沙坡头水利枢纽工程是以灌溉、发电为主的综合性水利工程。坝址左岸一级台阶为腾格里沙漠边缘地带，地势较为平坦，可作为工程施工期要紧布置场地。沙坡头水利枢纽工程要紧建筑物包括：南干渠首电站、泄洪闸、隔墩坝段、河床电站、北干渠首电站跟土石副坝。坝顶高程1242.6m，坝顶长度867.65m，河床电站坝段坝顶宽度18.15m，河床电站最大年夜坝高37.8m，泄洪闸坝段最大年夜坝高28.4m。本标段范畴为：隔墩坝段以南的全体永久建筑物。包括泄洪闸坝段、南干电站、南干电站安装场、右岸上下游护岸及右岸平硐处置。泄洪闸坝段总长114m，坝段宽19m，长43m，共6孔，每孔单宽14m，构造型式为开敞式驼峰堰，堰顶高程为1227.0m，卑劣闸底板高程1225.0m，卑劣闸底板高程为1223.5m。闸基位于强风化下限的岩体上，各闸室建基高程分不为：1#、6#闸室底高程为1220.0m，2#、3#闸室底高程为1219.0m，4#、5#闸室底高程为1218.0m。泄洪闸设前趾齿槽，其建基高程4#、5#×2.5m(高×宽)，廊道底高程为1218.5m。×××3m，泄水排沙孔在坝前与设在机组进水口下的拉沙廊道相接。南干电站宽度为18.75m，顺水流长度为46.00m。厂内设一台300/50kv的单小车吊车，轨道顶高程定为1248.00m，厂房屋架底高程为1251.00m。厂房顶高程为1253.80m。厂房总高21.95m，宽8.90m。×14.0m，弧门半径为16.5m，支铰高程为1238.0m。××0.8m，检验门槽中心线桩号为坝0+039.10。弧形任务门由液压启闭机启闭，启闭容量为2×2500KN。闸门采纳一门一机把持，启闭机房设于闸墩墩顶。除6#×5.0m。卑劣坝顶门机为双向门机，门机容量为2×1000KN，轨道间距为8.0m，检验门库设在隔墩坝段内。卑劣为单向门机，门机容量为2×160KN，轨道间距为3.5m，检验门平常锁定在各闸孔中。×0.4m。交通桥方案标准为汽—20挂—×0.7m，桥构造为预制钢筋混凝土T型梁，梁高1.5m，在门机桥上、卑劣均设置了三个H型梁。枢纽卑劣右岸桩号坝0+000~坝0-050.00，采纳钢筋混凝土扶臂式挡墙护岸，从桩号坝0-050.00m向卑劣为浆砌石护岸。×3.5m)内钻孔施工，帷幕设主副两排，主帷幕孔倾向卑劣10º，深化基岩20m，副帷幕孔垂直，深化基岩18m，右岸帷幕最后桩号为右0+212.65m。消防供水高位水池建筑在右岸山顶，高程约1295.00m。公约范畴跟工期恳求本公约包括以下内容施工临建工程(1)施工区交通；(2)施工供水、供电、供风、施工照明跟通讯；(3)施工呆板修配跟加工场；(4)临时房屋建筑跟公用装备；(5)为完本钱工程必需的其他临时工程。施工导流工程(1)基坑经常性排水；(2)卑劣围堰跟基坑施工期的平安度汛；(3)卑劣围堰撤除。1.2.1.3永久工程(1)泄洪闸坝段、南干电站坝段、安装场坝段及右岸岸坡根底开挖。(2)泄洪闸坝段、南干电站坝段、安装场坝段及右岸平硐根底处置、灌浆、排水。(3)泄洪闸坝段、南干电站坝段、安装场坝段混凝土及钢筋混凝土施工。(4)右岸护岸及南干渠连接段工程施工。(5)大年夜坝不雅观察装备埋设及施工期不雅观察。(6)独特电站金属构造跟机电装备安装的二、三期混凝土浇筑。(7)水力呆板辅助装备及管路(仅限埋入一期混凝土内)安装。(8)南干电站通风、采暖及空分装备安装施工。(9)南干电站消防及给排水装备安装施工，预埋件埋设及装备调试。(10)永久建筑物工程的建筑与装修。(11)消防高位水池埋件、管路、土建工程。(12)由其他承包人制造、供给，本公约承包人在现场卸货，参与验收并担当保管、安装、调式的金属构造工程有：泄洪闸、南干电站、排沙泄水孔的拦污栅、闸门安装及上述闸门门槽等预埋件的安装及埋设；坝顶门机、尾程度台门机及预埋件的安装跟埋设；南干电站厂房桥机安装及预埋件的安装跟埋设。1.2.2本公约要紧工期恳求(1)主体工程2002年4月1日开工；(2)混凝土浇筑2002年6月30日开场；(3)泄洪闸存在闸门启闭条件为2003年10月30日；(4)南干机组安装施工面存在条件为2003年11月30日；(5)河床卑劣围堰完成撤除日期为2003年12月30日。公约要紧工程量公约要紧工程量表表1-1序号工程工程单元工程量备注1卑劣围堰撤...
