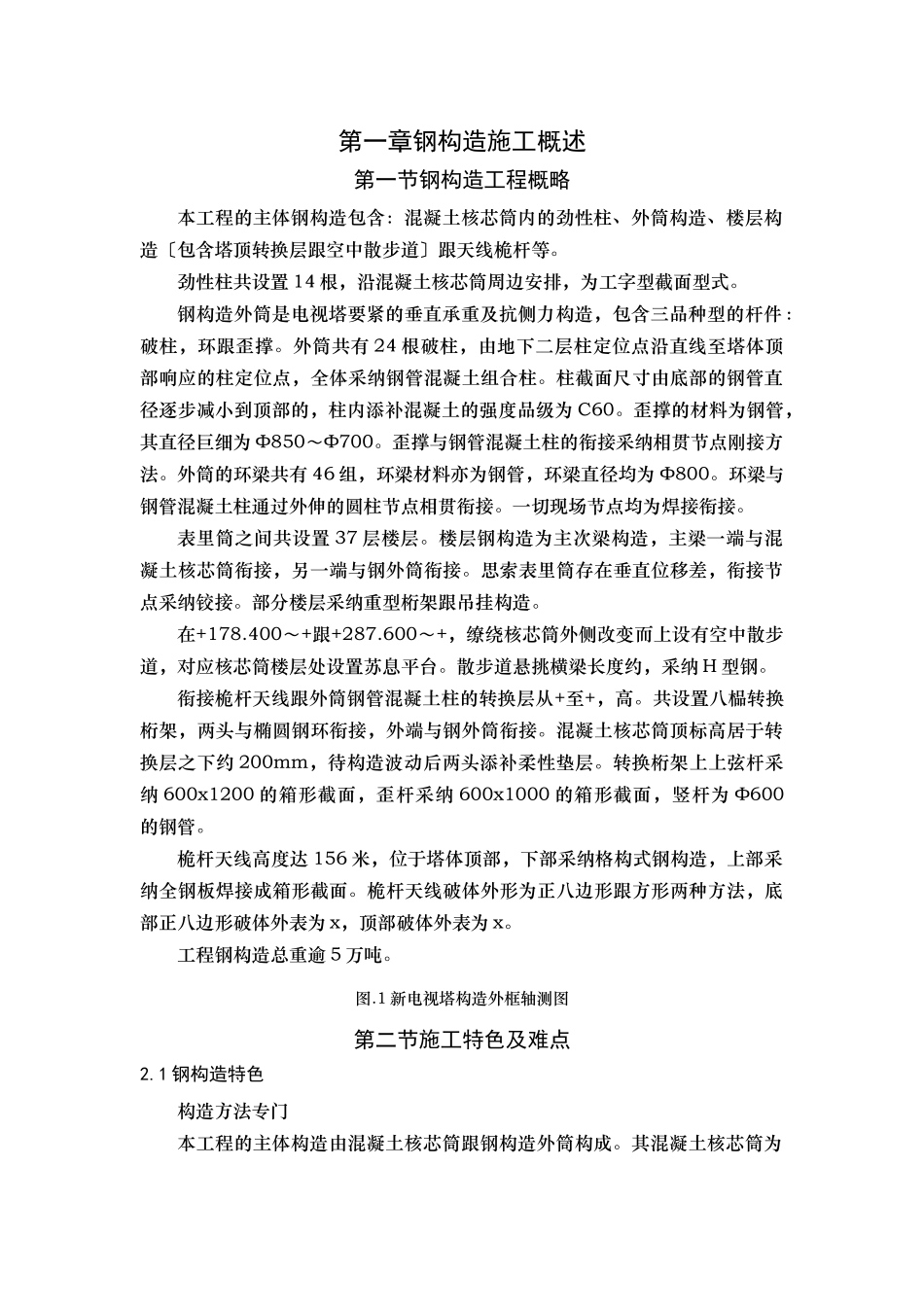

第一章钢构造施工概述第一节钢构造工程概略本工程的主体钢构造包含：混凝土核芯筒内的劲性柱、外筒构造、楼层构造〔包含塔顶转换层跟空中散步道〕跟天线桅杆等。劲性柱共设置14根，沿混凝土核芯筒周边安排，为工字型截面型式。钢构造外筒是电视塔要紧的垂直承重及抗侧力构造，包含三品种型的杆件：破柱，环跟歪撑。外筒共有24根破柱，由地下二层柱定位点沿直线至塔体顶部响应的柱定位点，全体采纳钢管混凝土组合柱。柱截面尺寸由底部的钢管直径逐步减小到顶部的，柱内添补混凝土的强度品级为C60。歪撑的材料为钢管，其直径巨细为Φ850～Φ700。歪撑与钢管混凝土柱的衔接采纳相贯节点刚接方法。外筒的环梁共有46组，环梁材料亦为钢管，环梁直径均为Φ800。环梁与钢管混凝土柱通过外伸的圆柱节点相贯衔接。一切现场节点均为焊接衔接。表里筒之间共设置37层楼层。楼层钢构造为主次梁构造，主梁一端与混凝土核芯筒衔接，另一端与钢外筒衔接。思索表里筒存在垂直位移差，衔接节点采纳铰接。部分楼层采纳重型桁架跟吊挂构造。在+178.400～+跟+287.600～+，缭绕核芯筒外侧改变而上设有空中散步道，对应核芯筒楼层处设置苏息平台。散步道悬挑横梁长度约，采纳H型钢。衔接桅杆天线跟外筒钢管混凝土柱的转换层从+至+，高。共设置八榀转换桁架，两头与椭圆钢环衔接，外端与钢外筒衔接。混凝土核芯筒顶标高居于转换层之下约200mm，待构造波动后两头添补柔性垫层。转换桁架上上弦杆采纳600x1200的箱形截面，歪杆采纳600x1000的箱形截面，竖杆为Φ600的钢管。桅杆天线高度达156米，位于塔体顶部，下部采纳格构式钢构造，上部采纳全钢板焊接成箱形截面。桅杆天线破体外形为正八边形跟方形两种方法，底部正八边形破体外表为x，顶部破体外表为x。工程钢构造总重逾5万吨。图.1新电视塔构造外框轴测图第二节施工特色及难点2.1钢构造特色构造方法专门本工程的主体构造由混凝土核芯筒跟钢构造外筒构成。其混凝土核芯筒为一等截面〔内净尺寸17m×14m〕椭圆柱体，设有少量修建孔洞，修长而柔；其钢构造外筒为由24根圆锥形破柱、46组环梁及散布其间的歪撑构成的变截面椭圆筒体。由于钢构造外筒自下而上作45°改动，因此使外筒一切构件均为三维倾歪，这种独特的构造方法为如今国际外所仅见。表里筒之间分地区疏密不均地设置了37层楼层。由于楼层的少量缺掉，全部构造既似塔桅，又兼有超高层的特色，因此使得表里筒之间的互相感化跟独特任务值得注重，也使构造施工阶段的波动征询题凸现。在塔体顶部，设置由内环、外筒跟桁架等要紧构件组玉成钢构造的转换层，其上另有格构构造跟箱型截面构成的天线钢桅杆，磨练着施工承包企业的技巧应变才能。体量年夜，高度高全部工程钢构造分量逾5万吨。钢构造外筒根底破体为一长轴80米，短轴60米的椭圆。由于其核心与混凝土核芯筒的核心不重合，偏向达9米多，使装置功课半径倍增。塔体高达454米，其上天线桅杆长达156米，全部构造高610米，雄踞天下之最。俗话说：“高一分，险三分〞，给构造施工带来较微危险。构件重，空中焊接量年夜钢构造要紧构件破柱钢管的截面直径为2000mm～1200mm，壁厚为50mm～30mm，单位长度分量达2.4t/m～0.9t/m，最年夜分段分量达数十吨；部分楼层桁架重50余吨，转换桁架每榀最重更是达100余吨。构件分量重，装置功课半径年夜，关于公正选用起重机器跟构件单位分别提出了恳求。钢构造外筒均采纳钢管构件，空中节点为焊接等强衔接。焊接量年夜，且空中功课前提差，怎么样优化节点构外型式，改良空中功课前提，选择公正的焊接工艺成为处置征询题的要害。装置精度高，阻碍要素多按照招标技巧文件，钢破柱的装置精度为1/2000，且不年夜于5mm，远远高于一般超高层修建跟塔桅的装置恳求，这就为丈量定位跟施工进程操纵提出了极年夜的应战。除了丈量、焊接等阻碍装置精度的要素外，由于构造的改动跟超高度，在恒载感化下变形明显且关联庞杂；跟着构造高度的下降，在季度温差、日夜温差及因日照惹起的构造温差感化下使构造的变形操纵难度年夜增。而差异材质的表里筒，因线收缩系数的巨年夜差异惹起的变形差，也显得弗成无视。2.2工程对钢构造施工的恳求施...
