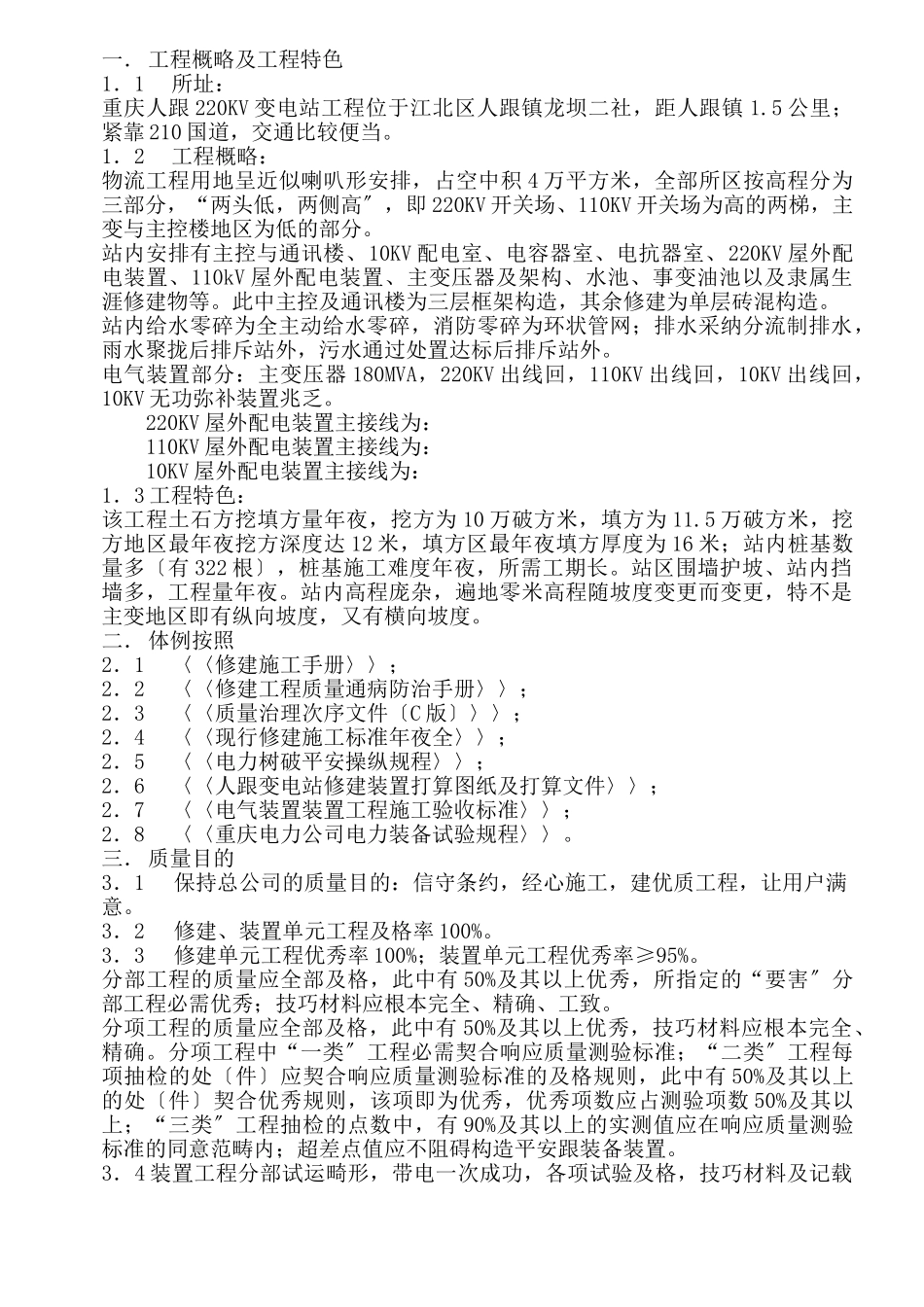

一．工程概略及工程特色1．1所址：重庆人跟220KV变电站工程位于江北区人跟镇龙坝二社，距人跟镇1.5公里；紧靠210国道，交通比较便当。1．2工程概略：物流工程用地呈近似喇叭形安排，占空中积4万平方米，全部所区按高程分为三部分，“两头低，两侧高〞，即220KV开关场、110KV开关场为高的两梯，主变与主控楼地区为低的部分。站内安排有主控与通讯楼、10KV配电室、电容器室、电抗器室、220KV屋外配电装置、110kV屋外配电装置、主变压器及架构、水池、事变油池以及隶属生涯修建物等。此中主控及通讯楼为三层框架构造，其余修建为单层砖混构造。站内给水零碎为全主动给水零碎，消防零碎为环状管网；排水采纳分流制排水，雨水聚拢后排斥站外，污水通过处置达标后排斥站外。电气装置部分：主变压器180MVA，220KV出线回，110KV出线回，10KV出线回，10KV无功弥补装置兆乏。220KV屋外配电装置主接线为：110KV屋外配电装置主接线为：10KV屋外配电装置主接线为：1．3工程特色：该工程土石方挖填方量年夜，挖方为10万破方米，填方为11.5万破方米，挖方地区最年夜挖方深度达12米，填方区最年夜填方厚度为16米；站内桩基数量多〔有322根〕，桩基施工难度年夜，所需工期长。站区围墙护坡、站内挡墙多，工程量年夜。站内高程庞杂，遍地零米高程随坡度变更而变更，特不是主变地区即有纵向坡度，又有横向坡度。二．体例按照2．1〈〈修建施工手册〉〉；2．2〈〈修建工程质量通病防治手册〉〉；2．3〈〈质量治理次序文件〔C版〕〉〉；2．4〈〈现行修建施工标准年夜全〉〉；2．5〈〈电力树破平安操纵规程〉〉；2．6〈〈人跟变电站修建装置打算图纸及打算文件〉〉；2．7〈〈电气装置装置工程施工验收标准〉〉；2．8〈〈重庆电力公司电力装备试验规程〉〉。三．质量目的3．1保持总公司的质量目的：信守条约，经心施工，建优质工程，让用户满意。3．2修建、装置单元工程及格率100%。3．3修建单元工程优秀率100%；装置单元工程优秀率≥95%。分部工程的质量应全部及格，此中有50%及其以上优秀，所指定的“要害〞分部工程必需优秀；技巧材料应根本完全、精确、工致。分项工程的质量应全部及格，此中有50%及其以上优秀，技巧材料应根本完全、精确。分项工程中“一类〞工程必需契合响应质量测验标准；“二类〞工程每项抽检的处〔件〕应契合响应质量测验标准的及格规则，此中有50%及其以上的处〔件〕契合优秀规则，该项即为优秀，优秀项数应占测验项数50%及其以上；“三类〞工程抽检的点数中，有90%及其以上的实测值应在响应质量测验标准的同意范畴内；超差点值应不阻碍构造平安跟装备装置。3．4装置工程分部试运畸形，带电一次成功，各项试验及格，技巧材料及记载完全。3．4根绝严峻质量事变。3．5质量治理跟质量保障必需抵达GB/T9002—19002的恳求。3．6树佳构认识、建佳构工程，争创“巴渝杯〞。四．工程范围跟要紧工程量4．1变电站树破范围为220kV变电站，打算为两台2×180MVA主变压器。4．2修建工程量：开挖、爆破土石方100000m3土方回填125000m3混凝土工程量4500m3钢筋制安270T预制构件700m3砖砌体2400m3钢门窗750m24．3电气装置工程量：主变压器220KV出线110KV出线10KV出线10KV无功弥补站用电五．施工进度打算5．1施工进度横道图见附图；5．2施工搜集图见附图；5．3保障施工进度的方法5．3．1确保工程质量、平安消费的前提下，优化施工搜集打算，采纳搜集打算先锋线上的静态治理，公正构造，严峻操纵要害线路节点，确保工期目的。5．3．2采纳功能残缺的施工机具并配齐数量。5．3．3现场职工及休息务工细心选择，竞争上岗，确保现场施工职员的岗亭技巧程度及休息力数量满意工期恳求。5．3．4按照施工进度操纵兼顾搜集打算，实时公正体例工程施工进度月打算、周打算、日打算，直至落实到小时任务安排。5．3．5天天进展打算反省，每周进展打算安排，保障定期实现。5．3．6断定专门的消费工期操纵保障系统，完满构造机构。六．施工总平面图及力能供应6．1施工总平面安排见附图；6．2要紧工器具设置空压机1—2台320型挖土机2台220型推土机2台15T压路机1台10T自卸汽车4辆手风钻4台打夯机5台25T汽车吊1台5T振动碾1...
