建筑行业220kv送变电工程电气调试方案 VIP免费

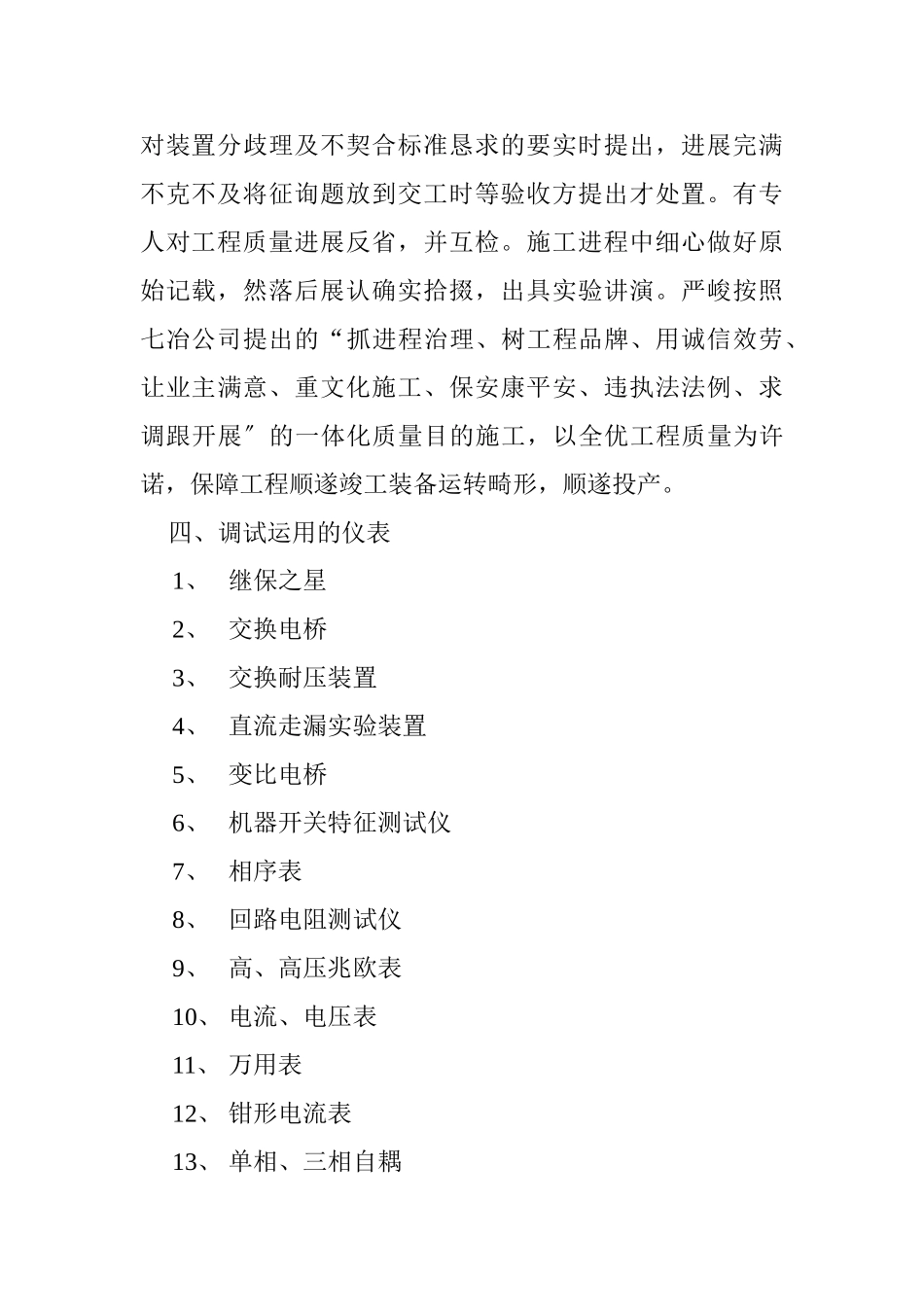

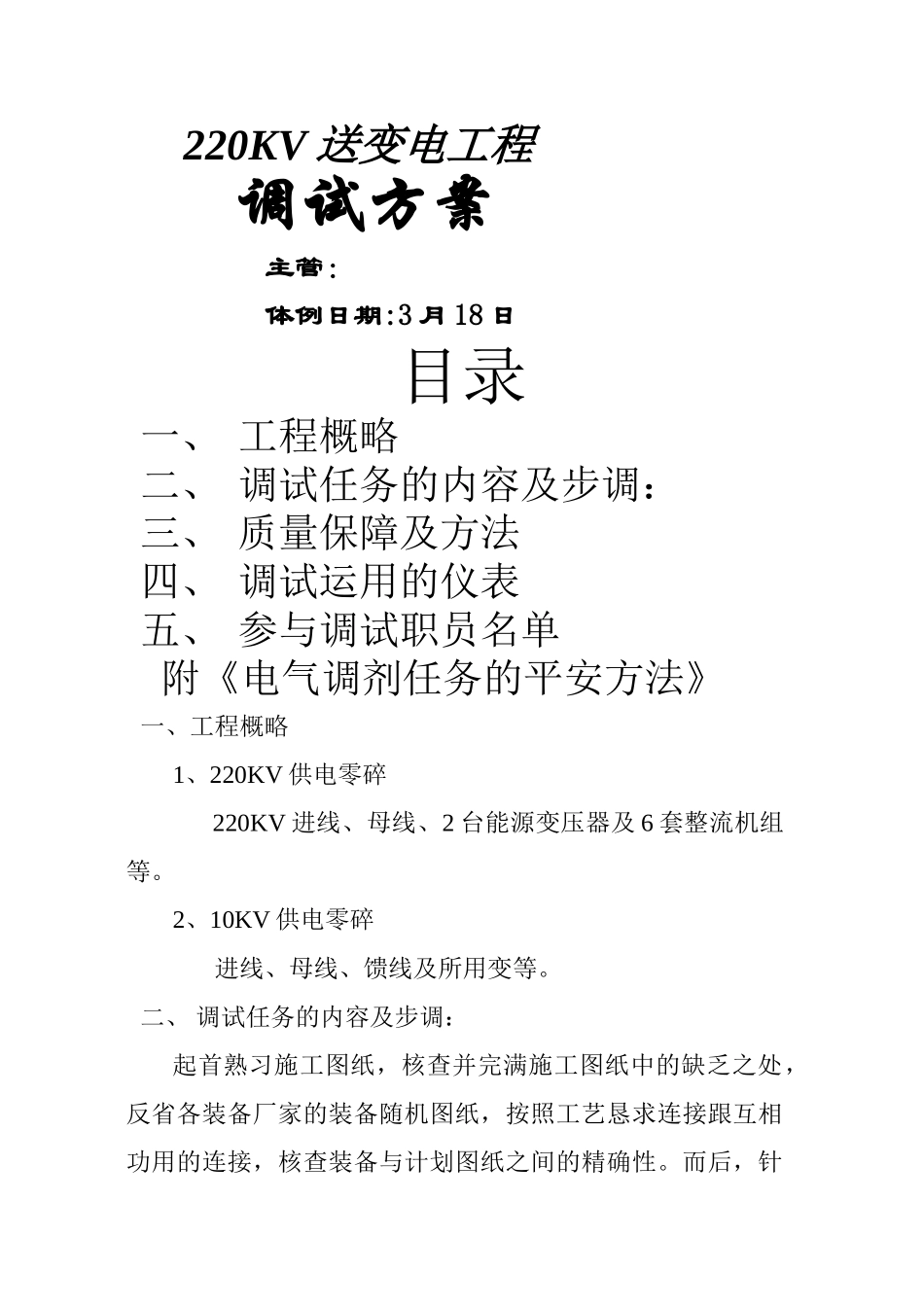

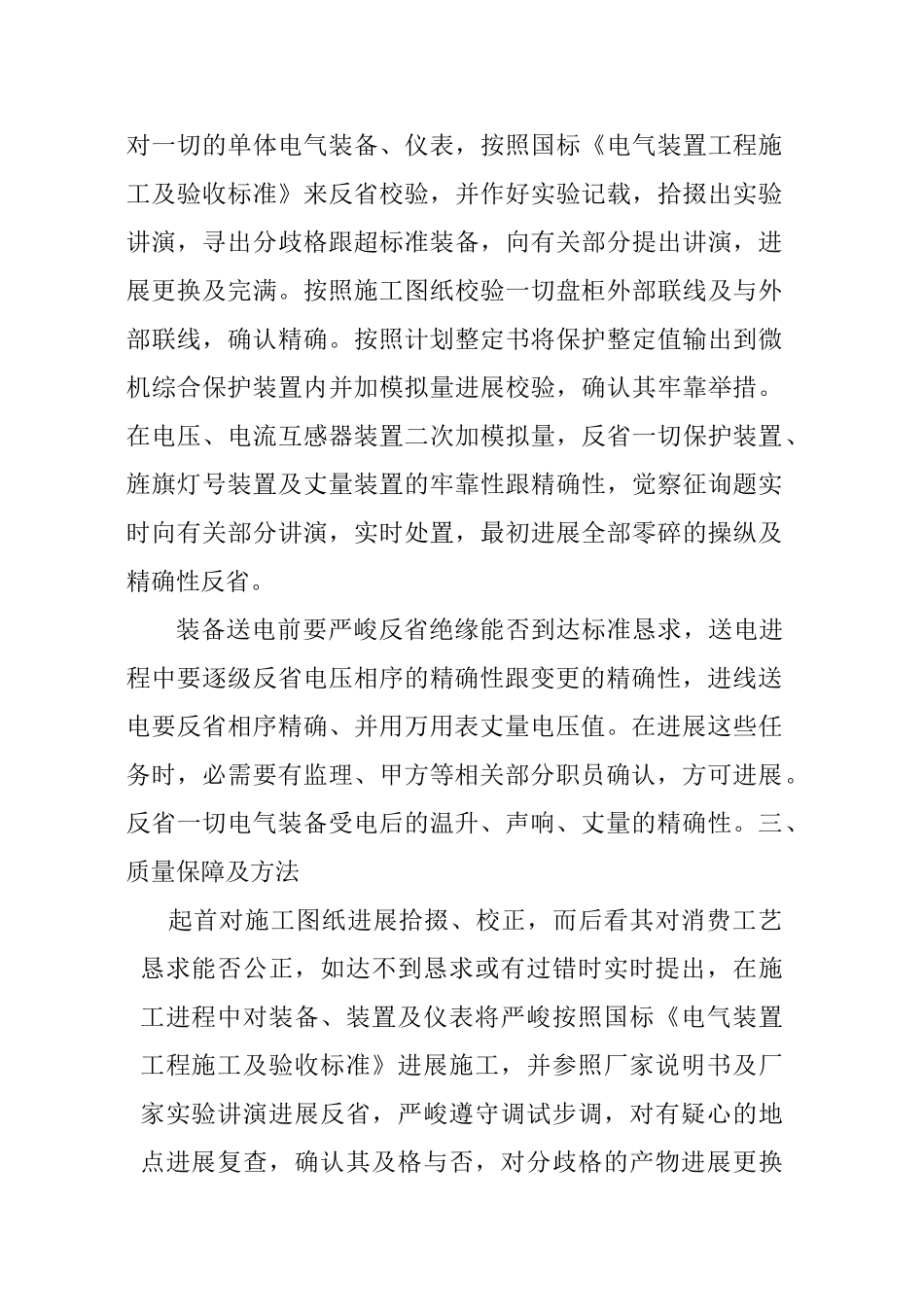

220KV送变电工程调试方案主管：体例日期:3月18日目录一、工程概略二、调试任务的内容及步调：三、质量保障及方法四、调试运用的仪表五、参与调试职员名单附《电气调剂任务的平安方法》一、工程概略1、220KV供电零碎220KV进线、母线、2台能源变压器及6套整流机组等。2、10KV供电零碎进线、母线、馈线及所用变等。二、调试任务的内容及步调：起首熟习施工图纸，核查并完满施工图纸中的缺乏之处，反省各装备厂家的装备随机图纸，按照工艺恳求连接跟互相功用的连接，核查装备与计划图纸之间的精确性。而后，针对一切的单体电气装备、仪表，按照国标《电气装置工程施工及验收标准》来反省校验，并作好实验记载，拾掇出实验讲演，寻出分歧格跟超标准装备，向有关部分提出讲演，进展更换及完满。按照施工图纸校验一切盘柜外部联线及与外部联线，确认精确。按照计划整定书将保护整定值输出到微机综合保护装置内并加模拟量进展校验，确认其牢靠举措。在电压、电流互感器装置二次加模拟量，反省一切保护装置、旌旗灯号装置及丈量装置的牢靠性跟精确性，觉察征询题实时向有关部分讲演，实时处置，最初进展全部零碎的操纵及精确性反省。装备送电前要严峻反省绝缘能否到达标准恳求，送电进程中要逐级反省电压相序的精确性跟变更的精确性，进线送电要反省相序精确、并用万用表丈量电压值。在进展这些任务时，必需要有监理、甲方等相关部分职员确认，方可进展。反省一切电气装备受电后的温升、声响、丈量的精确性。三、质量保障及方法起首对施工图纸进展拾掇、校正，而后看其对消费工艺恳求能否公正，如达不到恳求或有过错时实时提出，在施工进程中对装备、装置及仪表将严峻按照国标《电气装置工程施工及验收标准》进展施工，并参照厂家说明书及厂家实验讲演进展反省，严峻遵守调试步调，对有疑心的地点进展复查，确认其及格与否，对分歧格的产物进展更换对装置分歧理及不契合标准恳求的要实时提出，进展完满不克不及将征询题放到交工时等验收方提出才处置。有专人对工程质量进展反省，并互检。施工进程中细心做好原始记载，然落后展认确实拾掇，出具实验讲演。严峻按照七冶公司提出的“抓进程治理、树工程品牌、用诚信效劳、让业主满意、重文化施工、保安康平安、违执法法例、求调跟开展〞的一体化质量目的施工，以全优工程质量为许诺，保障工程顺遂竣工装备运转畸形，顺遂投产。四、调试运用的仪表1、继保之星2、交换电桥3、交换耐压装置4、直流走漏实验装置5、变比电桥6、机器开关特征测试仪7、相序表8、回路电阻测试仪9、高、高压兆欧表10、电流、电压表11、万用表12、钳形电流表13、单相、三相自耦14、直流双电桥15、年夜电流发作器16、灯丝变压器17、进程仪表18、标准温度计五、参与调试职员名单调试担任人：调试职员：电气调剂的平安方法1、凡调剂任务通电试车，均有两个以上职员独特进展任务，通电前应对被通电装备与线路进展再反省。实验职员如对任务工具不明白时，人数缺乏或工人安康情况不行，不得进展任务。有两个以上一同进展任务时，应有明白分工，并由此中调剂担任人担任平安技巧交底任务。2、凡从事调剂实验跟通电任务，均应带手套跟穿绝缘鞋。3、检电笔在运用前应反省及格，并在制造厂规则的电压范畴内运用。4、任何电器装备及线路，未经需要的反省跟实验，不得送电。5、在调剂试车中，对带电的盘箱与开关应挂上：“有电风险〞唆使牌；在停电的装备与线路上任务时，应在断开的电源开关及按钮上挂上“有人任务〞、“制止合闸〞等唆使牌。实验用的电源开关应有保护罩〔如气氛断路器〕，不同意直截了当在年夜容量母线上接引电源。7、凡临时运用种种短道路，电源线跟别的绝缘物，在调剂实验后，必需破刻去除。8、假设在已消费或部分投入消费的车间跟变电所等处进展调剂实验，应跟消费职员获得联络，不得随意拔出熔断器或堵截电源开关。9、对被以为可以有电的线路或元件进展校线跟丈量电阻时，事前运用检电笔反省它们能否有电。10、实验用仪表装备的容量与量程应事前选择好，不许超容量跟超量程运用。11、丈量被试物的外部温度时，必需精确运用温度丈量装置。12、送电前必需反省送电线...
