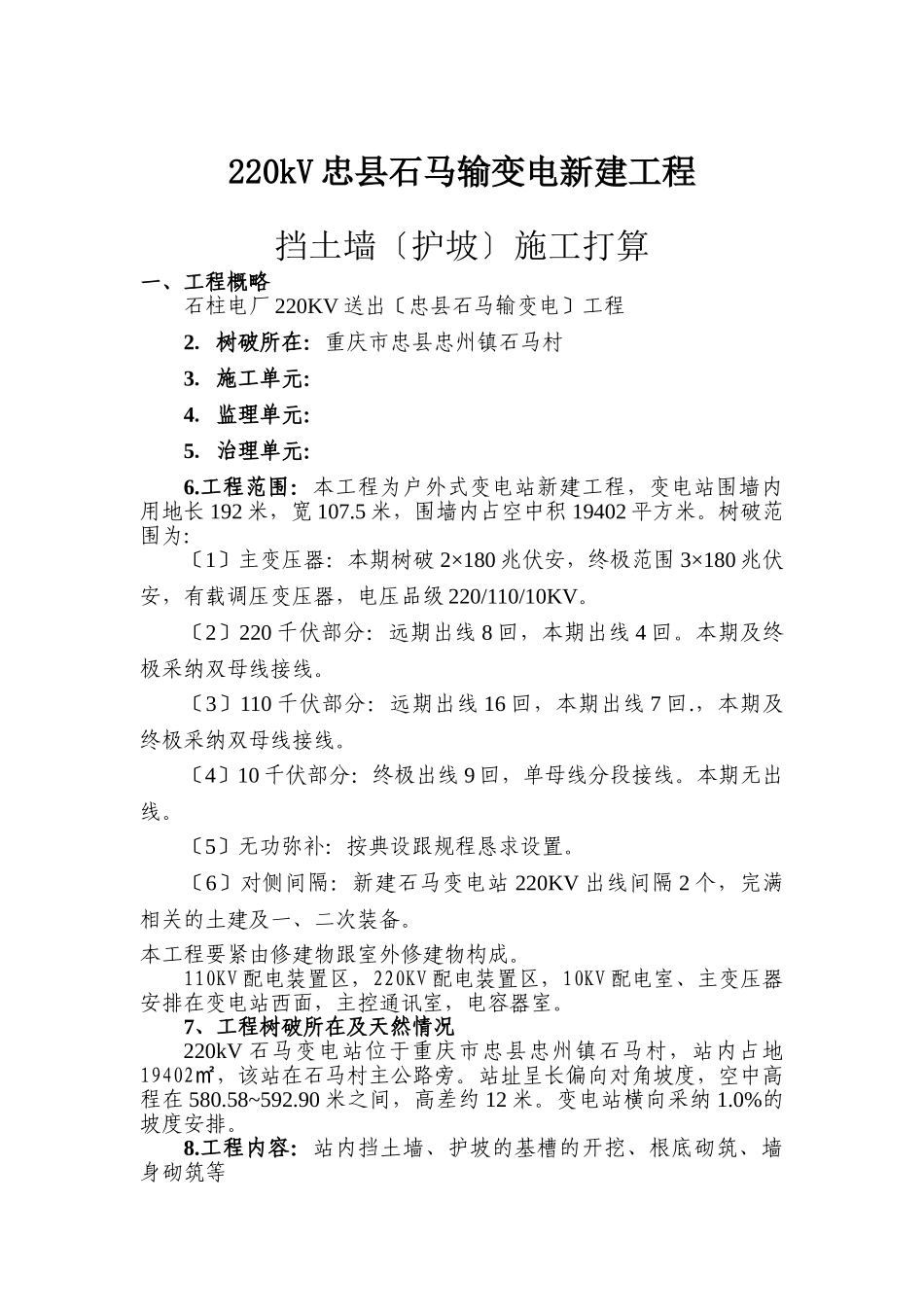

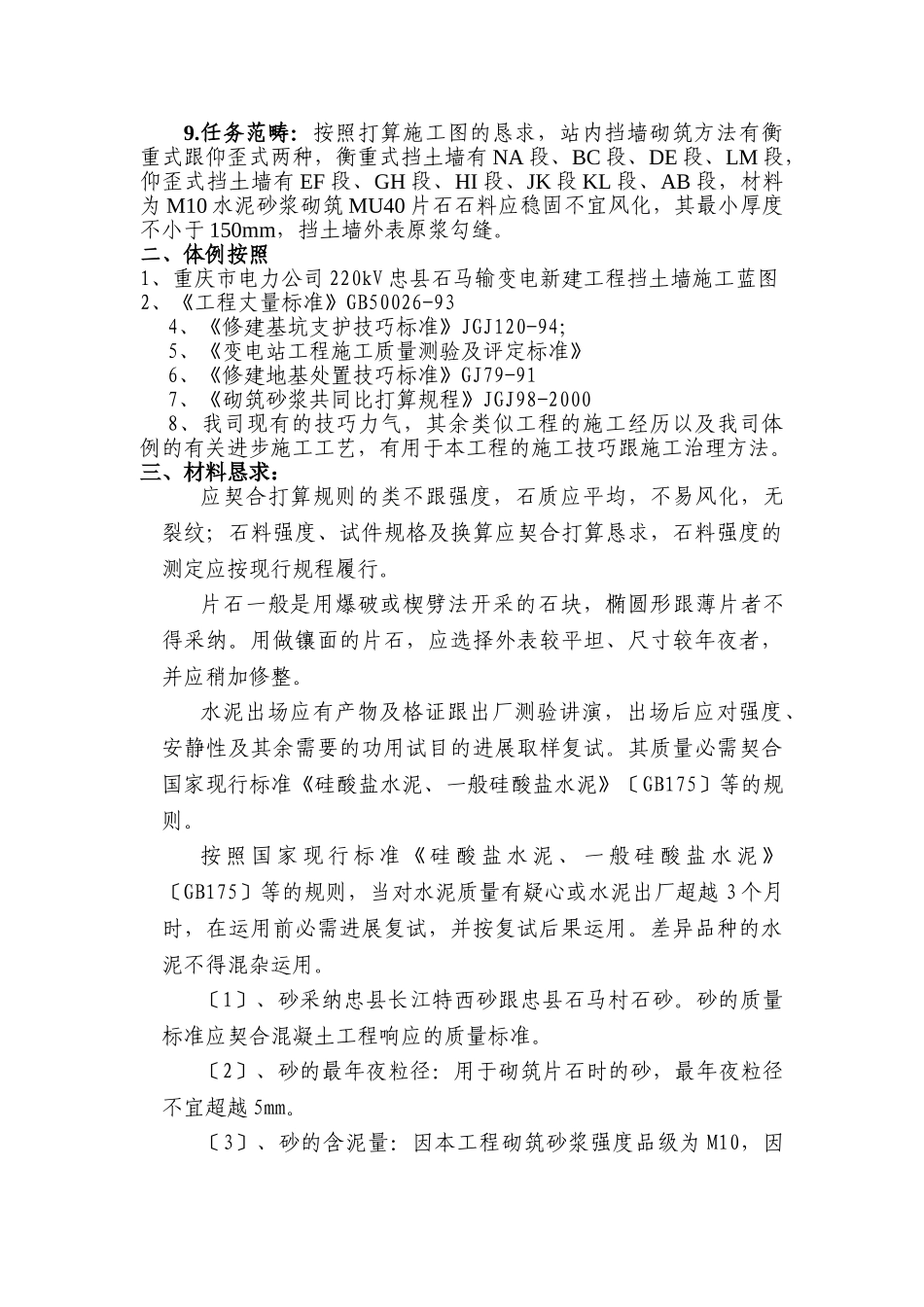

220kV忠县石马输变电新建工程挡土墙〔护坡〕施工打算一、工程概略石柱电厂220KV送出〔忠县石马输变电〕工程2．树破所在：重庆市忠县忠州镇石马村3．施工单元：4．监理单元：5．治理单元：6.工程范围：本工程为户外式变电站新建工程，变电站围墙内用地长192米，宽107.5米，围墙内占空中积19402平方米。树破范围为:〔1〕主变压器：本期树破2×180兆伏安，终极范围3×180兆伏安，有载调压变压器，电压品级220/110/10KV。〔2〕220千伏部分：远期出线8回，本期出线4回。本期及终极采纳双母线接线。〔3〕110千伏部分：远期出线16回，本期出线7回.，本期及终极采纳双母线接线。〔4〕10千伏部分：终极出线9回，单母线分段接线。本期无出线。〔5〕无功弥补：按典设跟规程恳求设置。〔6〕对侧间隔：新建石马变电站220KV出线间隔2个，完满相关的土建及一、二次装备。本工程要紧由修建物跟室外修建物构成。110KV配电装置区，220KV配电装置区，10KV配电室、主变压器安排在变电站西面，主控通讯室，电容器室。7、工程树破所在及天然情况220kV石马变电站位于重庆市忠县忠州镇石马村，站内占地19402，该站在石马村主公路旁。㎡站址呈长偏向对角坡度，空中高程在580.58~592.90米之间，高差约12米。变电站横向采纳1.0%的坡度安排。8.工程内容：站内挡土墙、护坡的基槽的开挖、根底砌筑、墙身砌筑等9.任务范畴：按照打算施工图的恳求，站内挡墙砌筑方法有衡重式跟仰歪式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰歪式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为M10水泥砂浆砌筑MU40片石石料应稳固不宜风化，其最小厚度不小于150mm，挡土墙外表原浆勾缝。二、体例按照1、重庆市电力公司220kV忠县石马输变电新建工程挡土墙施工蓝图2、《工程丈量标准》GB50026-934、《修建基坑支护技巧标准》JGJ120-94；5、《变电站工程施工质量测验及评定标准》6、《修建地基处置技巧标准》GJ79-917、《砌筑砂浆共同比打算规程》JGJ98-20008、我司现有的技巧力气，其余类似工程的施工经历以及我司体例的有关进步施工工艺，有用于本工程的施工技巧跟施工治理方法。三、材料恳求：应契合打算规则的类不跟强度，石质应平均，不易风化，无裂纹；石料强度、试件规格及换算应契合打算恳求，石料强度的测定应按现行规程履行。片石一般是用爆破或楔劈法开采的石块，椭圆形跟薄片者不得采纳。用做镶面的片石，应选择外表较平坦、尺寸较年夜者，并应稍加修整。水泥出场应有产物及格证跟出厂测验讲演，出场后应对强度、安静性及其余需要的功用试目的进展取样复试。其质量必需契合国家现行标准《硅酸盐水泥、一般硅酸盐水泥》〔GB175〕等的规则。按照国家现行标准《硅酸盐水泥、一般硅酸盐水泥》〔GB175〕等的规则，当对水泥质量有疑心或水泥出厂超越3个月时，在运用前必需进展复试，并按复试后果运用。差异品种的水泥不得混杂运用。〔1〕、砂采纳忠县长江特西砂跟忠县石马村石砂。砂的质量标准应契合混凝土工程响应的质量标准。〔2〕、砂的最年夜粒径：用于砌筑片石时的砂，最年夜粒径不宜超越5mm。〔3〕、砂的含泥量：因本工程砌筑砂浆强度品级为M10，因此砂的含泥量应不年夜于3%。4.水砌筑砂浆所用的水宜采纳饮用水，当采纳其余水源时，应按有关标精确认及格后运用。砂浆按打算规则，片石挡土墙砌筑采纳强度品级为M10的水泥砂浆砌筑、沟缝、抹面，砂浆的共同比应通过实验断定，砂浆应有精良的跟易性，圆锥体沉入度50mm—70mm，气温较高时可恰当增年夜。四、施工工艺及流程1、根底丈量放线按照打算图纸，按围墙中线、高程点测放挡土墙的破体地位跟纵断高程。精确测定出挡土墙基座主轴线跟起讫点，伸缩缝地位，每真个连接是否顺直，并按施工放样的实践需求补充挡土墙各点的空中高程，并设置施工水准点，在根底外表上弹出轴线及墙身线。2、基坑开挖〔1〕、挡土墙基坑采纳开掘机开挖，人工共同开掘机刷底。根底的部位尺寸、形状埋置深度均按打算恳求进展施工。当根底开挖后假设觉察与打算情况有收支时，应按实践情况调剂打算。并向有关部分报告。〔2〕、根底开挖为明挖基坑，在坚实地层或陡坡下层地段开挖时，基坑不宜全...
