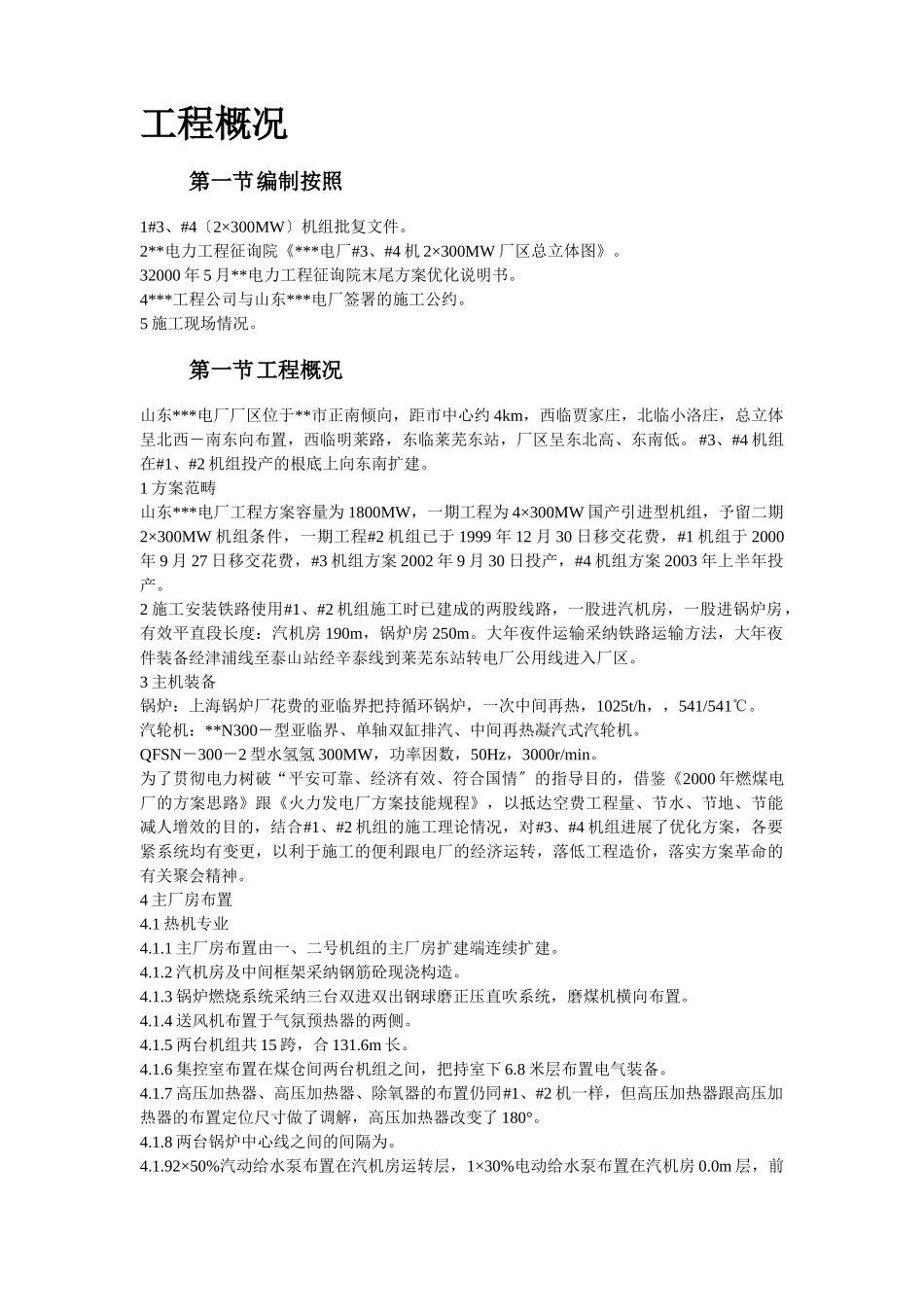

目录工程概况第一节编制按照1#3、#4〔2×300MW〕机组批复文件。2**电力工程征询院《***电厂#3、#4机2×300MW厂区总立体图》。32000年5月**电力工程征询院末尾方案优化说明书。4***工程公司与山东***电厂签署的施工公约。5施工现场情况。第一节工程概况山东***电厂厂区位于**市正南倾向，距市中心约4km，西临贾家庄，北临小洛庄，总立体呈北西－南东向布置，西临明莱路，东临莱芜东站，厂区呈东北高、东南低。#3、#4机组在#1、#2机组投产的根底上向东南扩建。1方案范畴山东***电厂工程方案容量为1800MW，一期工程为4×300MW国产引进型机组，予留二期2×300MW机组条件，一期工程#2机组已于1999年12月30日移交花费，#1机组于2000年9月27日移交花费，#3机组方案2002年9月30日投产，#4机组方案2003年上半年投产。2施工安装铁路使用#1、#2机组施工时已建成的两股线路，一股进汽机房，一股进锅炉房，有效平直段长度：汽机房190m，锅炉房250m。大年夜件运输采纳铁路运输方法，大年夜件装备经津浦线至泰山站经辛泰线到莱芜东站转电厂公用线进入厂区。3主机装备锅炉：上海锅炉厂花费的亚临界把持循环锅炉，一次中间再热，1025t/h，，541/541℃。汽轮机：**N300－型亚临界、单轴双缸排汽、中间再热凝汽式汽轮机。QFSN－300－2型水氢氢300MW，功率因数，50Hz，3000r/min。为了贯彻电力树破“平安可靠、经济有效、符合国情〞的指导目的，借鉴《2000年燃煤电厂的方案思路》跟《火力发电厂方案技能规程》，以抵达空费工程量、节水、节地、节能减人增效的目的，结合#1、#2机组的施工理论情况，对#3、#4机组进展了优化方案，各要紧系统均有变更，以利于施工的便利跟电厂的经济运转，落低工程造价，落实方案革命的有关聚会精神。4主厂房布置4.1热机专业4.1.1主厂房布置由一、二号机组的主厂房扩建端连续扩建。4.1.2汽机房及中间框架采纳钢筋砼现浇构造。4.1.3锅炉燃烧系统采纳三台双进双出钢球磨正压直吹系统，磨煤机横向布置。4.1.4送风机布置于气氛预热器的两侧。4.1.5两台机组共15跨，合131.6m长。4.1.6集控室布置在煤仓间两台机组之间，把持室下6.8米层布置电气装备。4.1.7高压加热器、高压加热器、除氧器的布置仍同#1、#2机一样，但高压加热器跟高压加热器的布置定位尺寸做了调解，高压加热器改变了180°。4.1.8两台锅炉中心线之间的间隔为。4.1.92×50%汽动给水泵布置在汽机房运转层，1×30%电动给水泵布置在汽机房0.0m层，前置泵布置于汽机房。4.1.10一次风机布置于锅炉钢架两侧，送风机、引风机布置于炉后。4.1.11主蒸汽、再热热段的管材为A333P91，主给水为15NiCuMONb5。4.1.12#3、#4机组撤消汽机旁路系统，只设5%BMCR容量的启动流水旁路系统。4.1.13#3、#4机组撤消快冷安装、撤消凝集水补水泵的备用泵。4.2电气专业4.2.1结合工艺专业的布置，电气不再单独设集控楼，集合把持室布置在主厂房内，电气装备采纳分散布置，因而延伸电缆道路，空费投资，但也对电气装备的可靠性、平安性等提出了更高的央求。4.2.2本次优化不再设置6KV公用段，新上公用负荷仍由原#1、#2机6KV公用段上引接。4.2.3每台机组各设两台高压厂用任务变，互为备用。4.2.4每台机各设一台照明变，供照应机组的汽机、锅炉照明，两台机设一台检验变，同时作为两台照明变的大年夜众备用。4.2.5主厂房电气系统监控纳入DCS系统，使锅炉、汽机的发电机把持方法调跟不合，为炉、机、电值班制造条件。4.2.6事故保安电源仍跟#1、#2机一样，每台机设一台应急柴油发电机作为交流保安电源，但按照理论情况以及柴油发电机赞成加负荷的次第另批投入保安负荷。4.3热控专业热控专业优化以主厂房内单元机组部分为主。4.3.1单元机组完成炉、机、电全CRT监控，撤消后备监控装备〔包括BTG辅助盘〕，仅在CRT把持台上设紧急停机按钮。4.3.2单元把持室小型化且电子装备间分散布置。4.3.3优化方案将使机组把持系统抵达在大年夜量就地人员的监视独特下，能在单元把持室完成机组的分步自动启停跟手动启停。4.3.4进一步优化了机组把持系统的动能跟功能。4.3.5重新调解跟设置了DCS系统，使之更加完美公正，有用便利。4.4采暖空调专业4.4.1为保证任务地带的...
