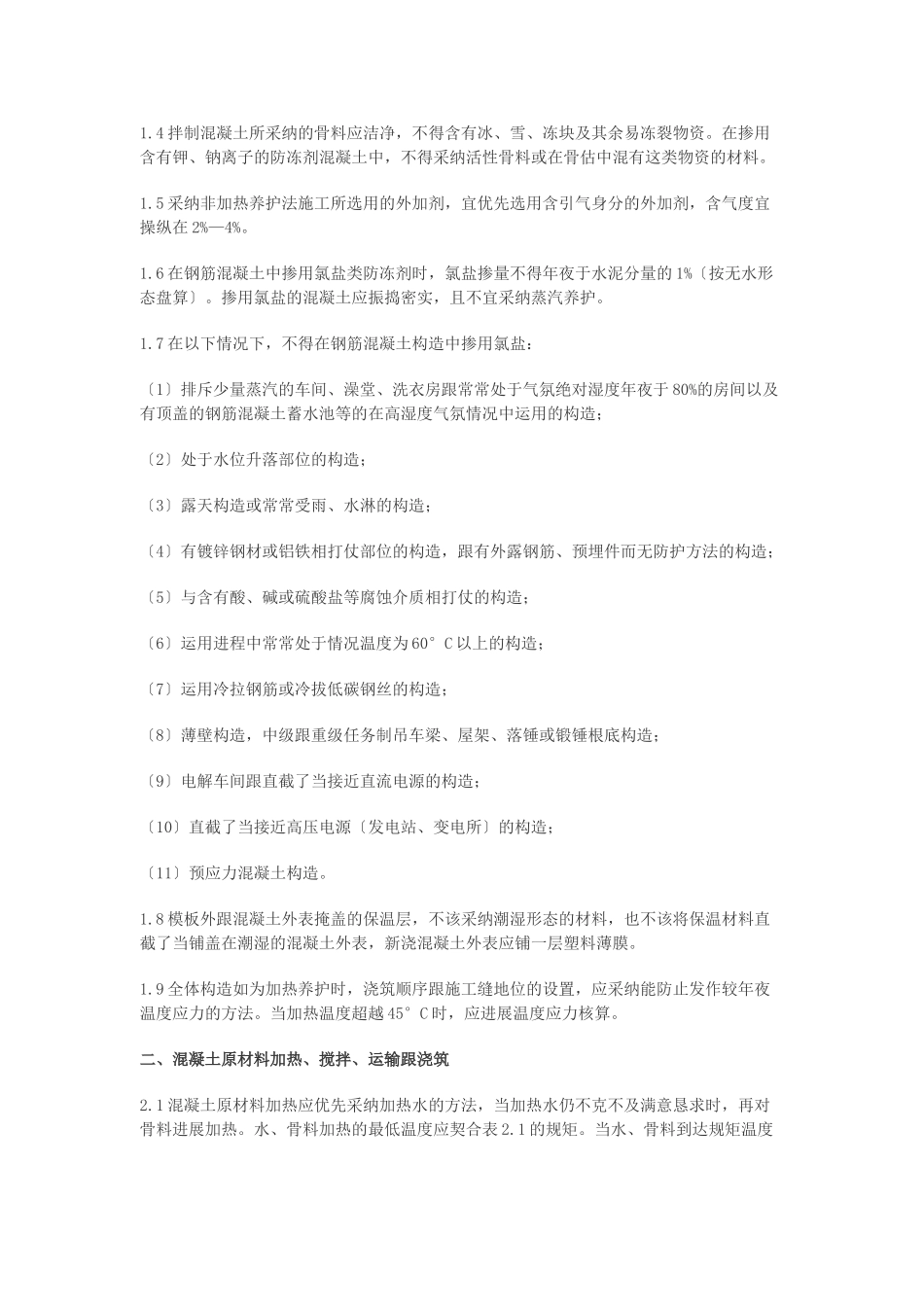

中华人民共和国行业标准修建工程夏季施工规程SpecificationforWinterConstructionofBuildingEngineeringJGJ104—97混凝土工程1.一般规矩2.混凝土原材料加热、搅拌、运输跟浇筑3.混凝土蓄热法跟综合蓄热法养护4.混凝土蒸汽养护法5.电加热法养护混凝土6.暖棚法施工7.负温养护法8.硫铝酸盐水泥混凝土施工9.混凝土质量操纵及反省混凝土工程一、一般规矩1.1冬期浇筑的混凝土，其受冻临界强度应契合以下规矩：2。注：当施工需求进步混凝土强度品级时，应按进步后的强度品级断定。掺用防冻剂的混凝土，当室外最低气温不低于-15°C2，当室外最低气温不低于-30°C2。1.2混凝土冬期施工应按本规程附录B的恳求，进展混凝土的热工盘算。1.3混凝土冬期施工应优先选用硅酸盐水泥跟一般硅酸盐水泥，水泥标号不该低于425号。最小水泥用量不该少于300kg/m3，水灰比不该年夜于0.6。运用矿渣硅酸盐水泥时，宜优先采纳蒸汽养护。注：1.年夜要积混凝土的最少水泥用量，应按照实践情况决议；2.强度品级不年夜于C10的混凝土，其最洪流灰比跟最少水泥用量可不受以下限度；3.本规程所称的水灰比，一般混凝土系指水与水泥〔包含外掺混杂材〕分量之比；轻骨料混凝土系指水泥的清水灰比〔水不包含轻骨料1h吸水量，水泥不包含掺加的混杂材〕。1.4拌制混凝土所采纳的骨料应洁净，不得含有冰、雪、冻块及其余易冻裂物资。在掺用含有钾、钠离子的防冻剂混凝土中，不得采纳活性骨料或在骨估中混有这类物资的材料。1.5采纳非加热养护法施工所选用的外加剂，宜优先选用含引气身分的外加剂，含气度宜操纵在2%—4%。1.6在钢筋混凝土中掺用氯盐类防冻剂时，氯盐掺量不得年夜于水泥分量的1%〔按无水形态盘算〕。掺用氯盐的混凝土应振捣密实，且不宜采纳蒸汽养护。1.7在以下情况下，不得在钢筋混凝土构造中掺用氯盐：〔1〕排斥少量蒸汽的车间、澡堂、洗衣房跟常常处于气氛绝对湿度年夜于80%的房间以及有顶盖的钢筋混凝土蓄水池等的在高湿度气氛情况中运用的构造；〔2〕处于水位升落部位的构造；〔3〕露天构造或常常受雨、水淋的构造；〔4〕有镀锌钢材或铝铁相打仗部位的构造，跟有外露钢筋、预埋件而无防护方法的构造；〔5〕与含有酸、碱或硫酸盐等腐蚀介质相打仗的构造；〔6〕运用进程中常常处于情况温度为60°C以上的构造；〔7〕运用冷拉钢筋或冷拔低碳钢丝的构造；〔8〕薄壁构造，中级跟重级任务制吊车梁、屋架、落锤或锻锤根底构造；〔9〕电解车间跟直截了当接近直流电源的构造；〔10〕直截了当接近高压电源〔发电站、变电所〕的构造；〔11〕预应力混凝土构造。1.8模板外跟混凝土外表掩盖的保温层，不该采纳潮湿形态的材料，也不该将保温材料直截了当铺盖在潮湿的混凝土外表，新浇混凝土外表应铺一层塑料薄膜。1.9全体构造如为加热养护时，浇筑顺序跟施工缝地位的设置，应采纳能防止发作较年夜温度应力的方法。当加热温度超越45°C时，应进展温度应力核算。二、混凝土原材料加热、搅拌、运输跟浇筑2.1混凝土原材料加热应优先采纳加热水的方法，当加热水仍不克不及满意恳求时，再对骨料进展加热。水、骨料加热的最低温度应契合表2.1的规矩。当水、骨料到达规矩温度仍不克不及满意热工盘算恳求时，可进步水温到100°C，但水泥不得与80°C以上的水直截了当打仗。搀和水及骨料加热最低温度〔°水泥品种及标号搀和水骨料标号低于525号的一般硅酸盐水泥、矿渣硅酸盐水泥8060标号高于及即是525号的硅酸盐水泥、一般硅酸盐水泥60402.2水加热宜采纳蒸汽加热、电加热或汽水热交换罐等方法。加热水运用的水箱或水池应予保温，其容积应能使水到达规矩的运用温度恳求。2.3砂加热应在收盘行进展，并应操纵遍地加热平均。当采纳保温加热料斗时，宜装备两个，瓜代加热运用。每个料斗容积可按照机器可装高度跟侧壁歪度等恳求进展打算，每一个斗的容量不宜小于3。2.4拌制掺用防冻剂的混凝土，当防冻剂为粉剂时，可按恳求掺量直截了当撒在水泥下面跟水泥同时投入；当防冻剂为液体时，应先配制陈规矩浓度溶液，而后再按照运用恳求，用规矩浓度溶液再配制成施工溶液。各溶液应分不置于清楚标记的容器内，不得混杂，每班运用的外加剂溶液应一次...
