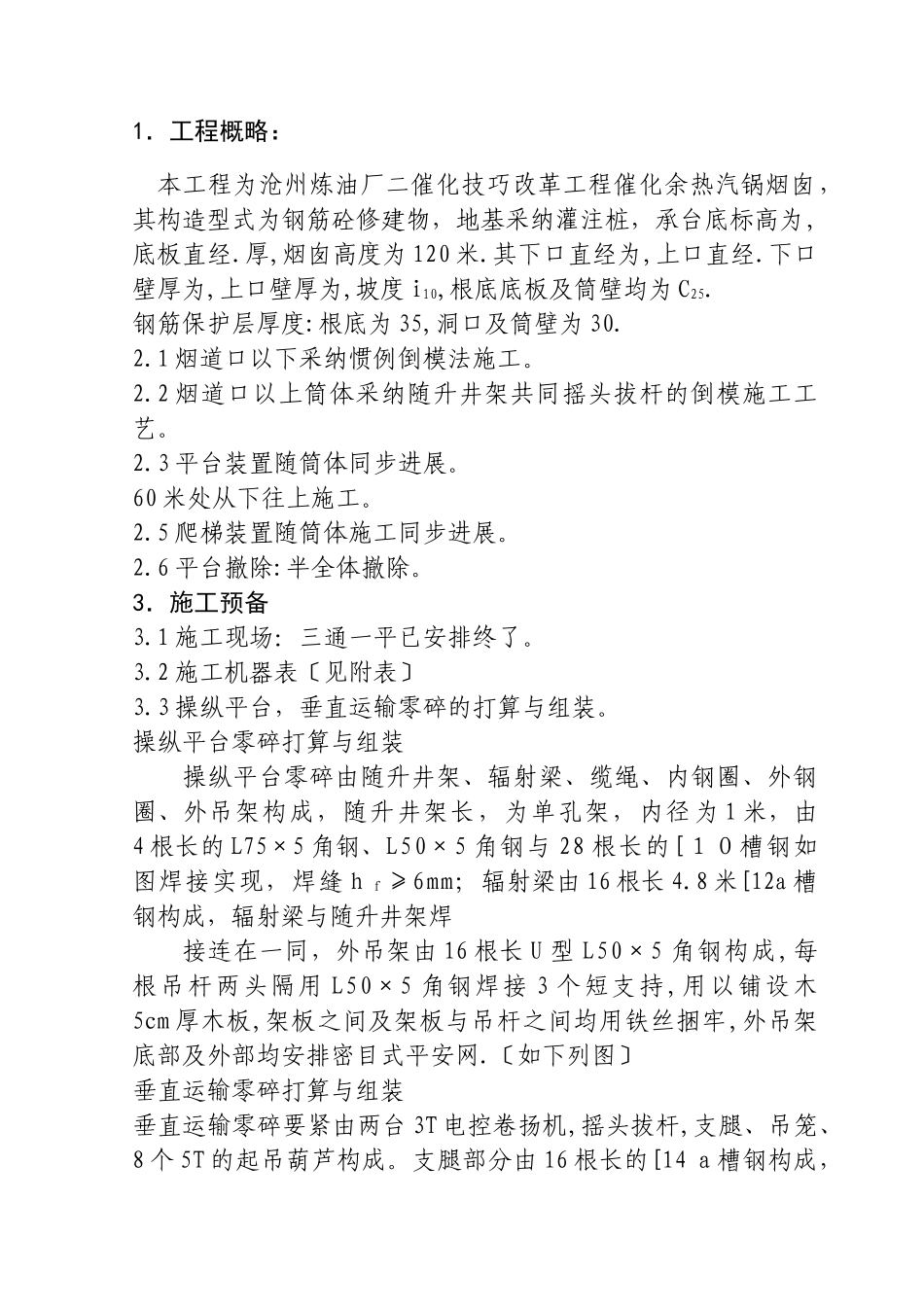

1.工程概略:本工程为沧州炼油厂二催化技巧改革工程催化余热汽锅烟囱,其构造型式为钢筋砼修建物,地基采纳灌注桩,承台底标高为,底板直经.厚,烟囱高度为120米.其下口直经为,上口直经.下口壁厚为,上口壁厚为,坡度i10,根底底板及筒壁均为C25.钢筋保护层厚度:根底为35,洞口及筒壁为30.2.1烟道口以下采纳惯例倒模法施工。2.2烟道口以上筒体采纳随升井架共同摇头拔杆的倒模施工工艺。2.3平台装置随筒体同步进展。60米处从下往上施工。2.5爬梯装置随筒体施工同步进展。2.6平台撤除:半全体撤除。3.施工预备3.1施工现场:三通一平已安排终了。3.2施工机器表〔见附表〕3.3操纵平台,垂直运输零碎的打算与组装。操纵平台零碎打算与组装操纵平台零碎由随升井架、辐射梁、缆绳、内钢圈、外钢圈、外吊架构成,随升井架长,为单孔架,内径为1米,由4根长的L75×5角钢、L50×5角钢与28根长的[10槽钢如图焊接实现,焊缝hf≥6mm;辐射梁由16根长4.8米[12a槽钢构成,辐射梁与随升井架焊接连在一同,外吊架由16根长U型L50×5角钢构成,每根吊杆两头隔用L50×5角钢焊接3个短支持,用以铺设木5cm厚木板,架板之间及架板与吊杆之间均用铁丝捆牢,外吊架底部及外部均安排密目式平安网.〔如下列图〕垂直运输零碎打算与组装垂直运输零碎要紧由两台3T电控卷扬机,摇头拔杆,支腿、吊笼、8个5T的起吊葫芦构成。支腿部分由16根长的[14a槽钢构成,每两根槽钢相对,把筒壁夹在两头,两头用φ20螺栓衔接,间距500mm,螺栓的长度为筒壁厚+100mm,相对两槽钢距顶部100mm处,用φ30螺栓衔接,随筒径变更而调理螺栓,以上螺栓作为起吊葫芦的吊点,晋升操纵平台;在随升井架上装置一根φ108,长6m的拔杆,拔杆顶装置一滑轮;在随升吊架顶部装置两个滑轮,用以卷扬机钢丝绳的装置。平台组装操纵平台在烟道口上时用30t汽车吊进展组装,其组装要紧次序是:弹十字核心线,分别辐射梁轴线。按图将随升井架焊接实现。将辐射梁与随升井架按图焊接连成一体。在随升井架上装置摇头拔杆。将支腿通过筒壁上的预留螺栓孔用φ20的螺栓将支腿结实在筒壁上,支腿下端用φ30的螺栓连在一同。将吊杆分不吊挂在辐射梁上,用定型卡具卡紧,分不在两个吊杆间,铺设5cm厚的木板,并用铁丝将木板与木板间木板与吊钩间捆紧捆牢。在辐射梁铺上5cm木板,用铁丝捆紧捆牢,四周用φ20的短管跟-50×3的扁铁焊一圈防护栏,吊筋外部及底部安排平安网。用吊车把操纵平台放入烟囱内,调剂至核心肠位后放下。将起吊葫芦吊在支腿上,下部把辐射梁栓紧,就可以向上爬升了,留意起吊操纵平台时,应8团体喊标语一同起吊,频率及辐度应分歧,坚持操纵平台的颠簸上升。把卷扬机钢丝绳装置在随升井架跟拔杆上就可以应用卷扬机进展物料的运输了。操纵平台组装赞同偏向。核心偏向:3mm辐射梁在筒壁上的地位:10mm全部平台的水平高差:15mm预留洞口相对位移:20mm机房、台上、台下各装一部对讲机,台上安一台扩音机,台下钢筋起吊点安一台扩音机,要紧用于摇头拔杆司机对话联络。3.5监测零碎由一台激光经纬仪,经纬仪跟一台水平仪构成。为保障操纵职员的平安,在烟囱外部增设一部人货两用电梯,跟着施工高度添加,每隔5米增设附着装备,同时每30米设风绳一道,以加强电梯的波动性。外部电梯同时进展人、料运输。如斯岂但能保障操纵职员的相对平安,同时表里物料运输同时进展,可无效的进步工程进度。应用钢爬梯在筒壁上的预埋暗榫,将电梯井架与烟囱壁有效螺栓贯穿连接结实,外部以衔接杆为支点,衔接杆宽度年夜于500mm,长度跟着筒体高度而变更。电梯与操纵台之间设一克己吊桥式通道,此通道结实在电梯吊笼上,上设护栏,如下列图。4.施工工艺运转道理4.1工艺打算本工程打算采纳“三节倒模施工方法,施工次序为根底〞施工→烟边口以筒壁施工→烟边口筒壁施工→内衬施工。全部操纵零碎分为晋升零碎与操纵平台零碎。晋升零碎由支腿与起吊葫芦构成,操纵平台零碎由随升井架、辐射梁及外吊架构成。4.2工艺运转〔附图〕将随升井架通过8个支腿用8个起吊葫芦随烟囱筒壁施工逐段晋升,每次晋升4米,2米为一个施工段,共4个施工段,每个施工段内钢筋工、木匠、架子工、砼...
