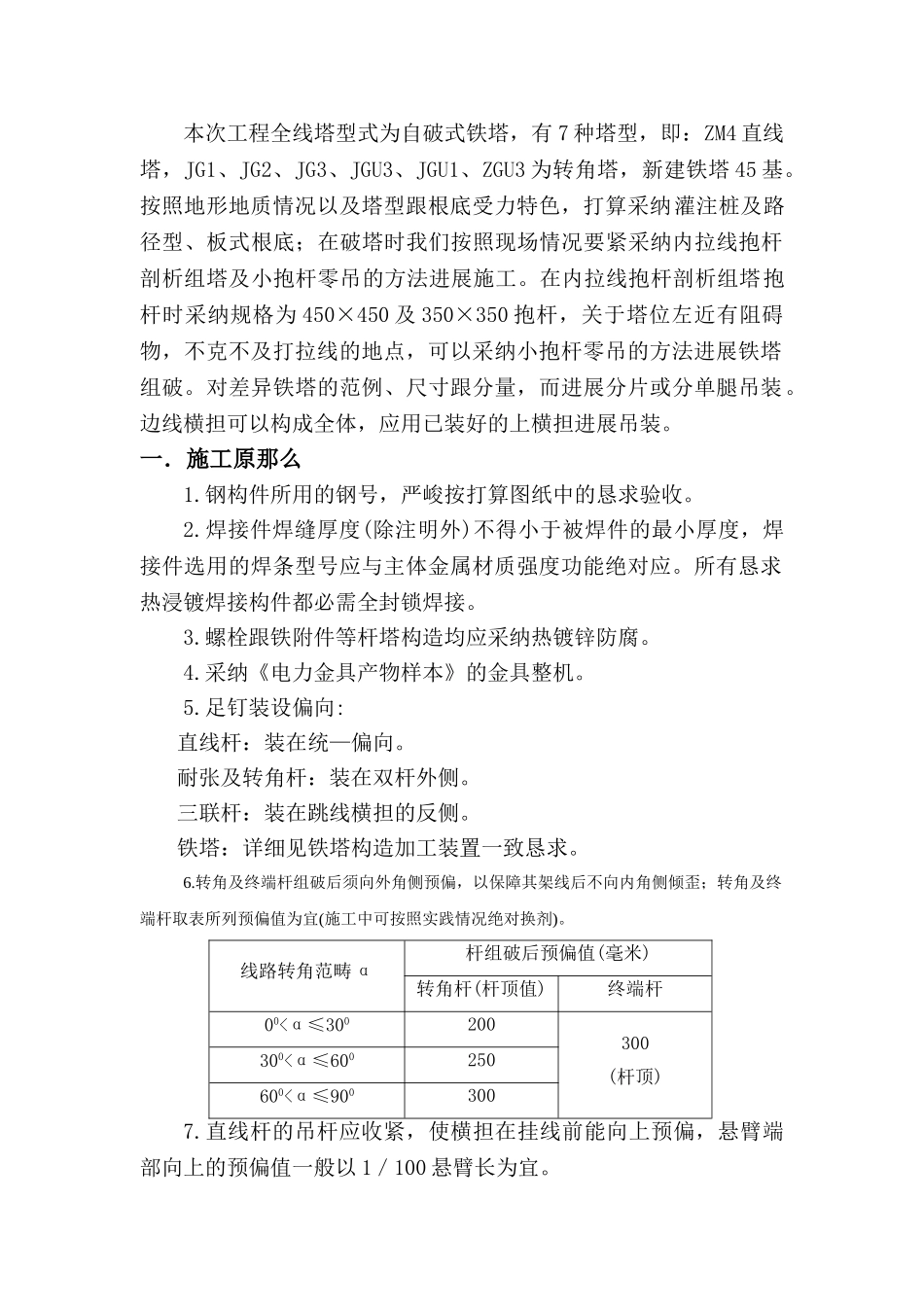

同意:日期:年月日考核:日期:年月日体例:日期:年月日本次工程全线塔型式为自破式铁塔,有7种塔型,即:ZM4直线塔,JG1、JG2、JG3、JGU3、JGU1、ZGU3为转角塔,新建铁塔45基。按照地形地质情况以及塔型跟根底受力特色,打算采纳灌注桩及路径型、板式根底;在破塔时我们按照现场情况要紧采纳内拉线抱杆剖析组塔及小抱杆零吊的方法进展施工。在内拉线抱杆剖析组塔抱杆时采纳规格为450×450及350×350抱杆,关于塔位左近有阻碍物,不克不及打拉线的地点,可以采纳小抱杆零吊的方法进展铁塔组破。对差异铁塔的范例、尺寸跟分量,而进展分片或分单腿吊装。边线横担可以构成全体,应用已装好的上横担进展吊装。一.施工原那么1.钢构件所用的钢号,严峻按打算图纸中的恳求验收。2.焊接件焊缝厚度(除注明外)不得小于被焊件的最小厚度,焊接件选用的焊条型号应与主体金属材质强度功能绝对应。所有恳求热浸镀焊接构件都必需全封锁焊接。3.螺栓跟铁附件等杆塔构造均应采纳热镀锌防腐。4.采纳《电力金具产物样本》的金具整机。5.足钉装设偏向:直线杆:装在统—偏向。耐张及转角杆:装在双杆外侧。三联杆:装在跳线横担的反侧。铁塔:详细见铁塔构造加工装置一致恳求。6.转角及终端杆组破后须向外角侧预偏,以保障其架线后不向内角侧倾歪;转角及终端杆取表所列预偏值为宜(施工中可按照实践情况绝对换剂)。线路转角范畴α杆组破后预偏值(毫米)转角杆(杆顶值)终端杆00<α≤300200300(杆顶)300<α≤600250600<α≤9003007.直线杆的吊杆应收紧,使横担在挂线前能向上预偏,悬臂端部向上的预偏值一般以1/100悬臂长为宜。8.直线杆不赞同采纳二倍导(地)线荷重吊装方法施工。9.耐张、转角及终端杆塔(包含三联杆)导地线紧线前,在挂线点左近均应打好顺线偏向的临时平衡拉线,拉线对地夹角应小于450.不克不及采纳三一样时紧线的施工方法,紧线次序为先紧中相再紧边相,或按组装图中恳求次序进展。施工时牵引绳对地夹角小于200。10.铁塔装置时应留意螺栓规格的运用,核查图纸,反省螺栓实践穿过构件的总厚度有无改动,改动水平是否阻碍螺栓规格的运用。在架导聪前螺栓必需按恳求进展紧固,架线后再片面复紧—遍,每次螺栓的紧固力矩不该小于下表值,并反省图纸恳求的双帽螺栓是否装齐并紧固,螺柱的扭矩如下表:螺栓规格M12M16M20M244000800010000200005000120001700030000二.操纵方法铁塔分片的原那么分片分量不超越抱杆的赞同最年夜承载才能及最年夜起吊高度;铁塔分片的可以性,如思索铁塔主材的讨论,分片后是否构成波动的全体构造;装置功课的便利跟平安。2.2牵引钢绳与构件的绑扎牵引钢绳在构件上的绑扎地位,必定要在构件重心以上。绑扎终了后,牵引绳必定要位于构件的构造核心线上,以防止构件在起吊进程中发生颠覆、歪歪等景象。在绑扎时构件是否需求补强,应通过盘算或实验断定。静张力的盘算在施工中必需事前按照铁塔的最重构件及抱杆的分量进展测算,当抱杆为竖直形态时,设攀根绳对地夹角为ω,其受力剖析〔见图〕。按照图中数据由正弦定理得出:F/sinβ1=T/sin〔90+ω〕=G/sin[90-〔ω+β1〕]即:F/sinβ1=T/cosω=G/cos〔ω+β1〕式中:F—攀根绳的静张力,kN;T—起吊绳的静张力,kN;G—被吊构件的重力,kN;β1——起吊绳与抱杆轴线间的夹角,〔º〕B—已组塔段上真个塔身宽度,m;X—已组塔段上端至被吊构件间的水平间隔,m;L1——抱杆显露已组塔段的垂直高度,m。由上式得出攀根绳受力的盘算式为F=[sinβ1/cos〔ω+β1〕]G2.3构件起吊A.开始起吊构件时,应拉紧下部的调剂年夜绳,并抓紧上部调剂年夜绳,使构件颠簸起破。起吊构件的吊点地位,应选在起吊塔件两侧主材的节点处,互绝对称,并在构件重心以上。起吊绳应在塔片的下面绑扎,以使就位后起吊绳在塔身内侧。按照吊件的外形跟波动性,断定吊件是否需求在吊点处进展补强,一般横向较宽较长的吊件,如塔身较宽的塔片或横担以及塔料较小的塔片,可采纳以下两种补强方法,防止构件在起吊进程中变形跟折弯。两点水平绑扎起吊时,可在绑扎地位进展补强,运用补强木或钢管与构件绑扎,绑扎钢绳与起吊绳用U形环联兼并绑逝世,不...
