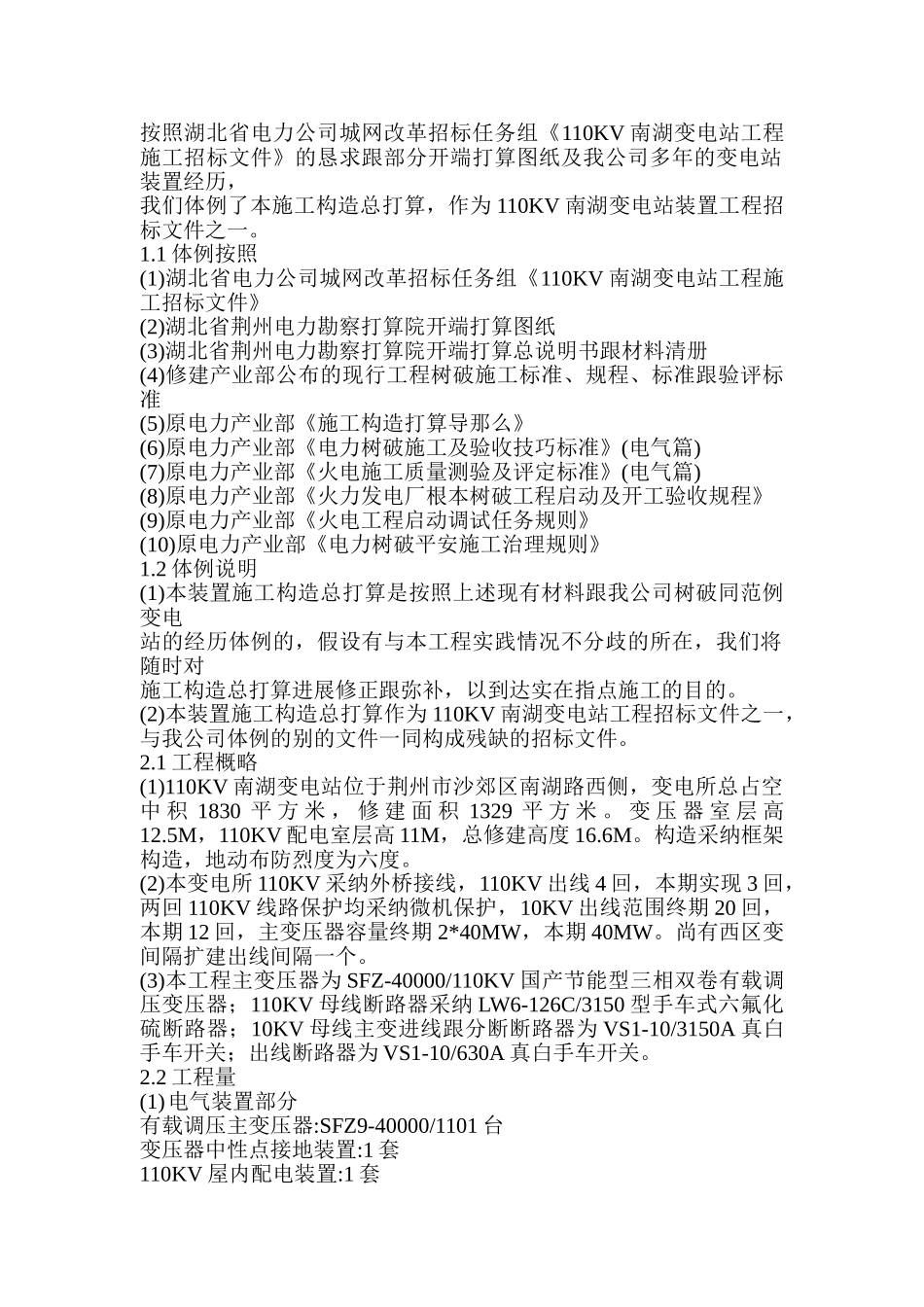

按照湖北省电力公司城网改革招标任务组《110KV南湖变电站工程施工招标文件》的恳求跟部分开端打算图纸及我公司多年的变电站装置经历，我们体例了本施工构造总打算，作为110KV南湖变电站装置工程招标文件之一。1.1体例按照(1)湖北省电力公司城网改革招标任务组《110KV南湖变电站工程施工招标文件》(2)湖北省荆州电力勘察打算院开端打算图纸(3)湖北省荆州电力勘察打算院开端打算总说明书跟材料清册(4)修建产业部公布的现行工程树破施工标准、规程、标准跟验评标准(5)原电力产业部《施工构造打算导那么》(6)原电力产业部《电力树破施工及验收技巧标准》(电气篇)(7)原电力产业部《火电施工质量测验及评定标准》(电气篇)(8)原电力产业部《火力发电厂根本树破工程启动及开工验收规程》(9)原电力产业部《火电工程启动调试任务规则》(10)原电力产业部《电力树破平安施工治理规则》1.2体例说明(1)本装置施工构造总打算是按照上述现有材料跟我公司树破同范例变电站的经历体例的，假设有与本工程实践情况不分歧的所在，我们将随时对施工构造总打算进展修正跟弥补，以到达实在指点施工的目的。(2)本装置施工构造总打算作为110KV南湖变电站工程招标文件之一，与我公司体例的别的文件一同构成残缺的招标文件。2.1工程概略(1)110KV南湖变电站位于荆州市沙郊区南湖路西侧，变电所总占空中积1830平方米，修建面积1329平方米。变压器室层高12.5M，110KV配电室层高11M，总修建高度16.6M。构造采纳框架构造，地动布防烈度为六度。(2)本变电所110KV采纳外桥接线，110KV出线4回，本期实现3回，两回110KV线路保护均采纳微机保护，10KV出线范围终期20回，本期12回，主变压器容量终期2*40MW，本期40MW。尚有西区变间隔扩建出线间隔一个。(3)本工程主变压器为SFZ-40000/110KV国产节能型三相双卷有载调压变压器；110KV母线断路器采纳LW6-126C/3150型手车式六氟化硫断路器；10KV母线主变进线跟分断断路器为VS1-10/3150A真白手车开关；出线断路器为VS1-10/630A真白手车开关。2.2工程量(1)电气装置部分有载调压主变压器:SFZ9-40000/1101台变压器中性点接地装置:1套110KV屋内配电装置:1套10KV高压柜:20台弥补电容器:2套操纵及直流零碎盘柜:13块全厂电缆:7860米接地扁铁:1200米变电站综合主动化零碎:1套(2)土建部分主控楼混凝土框架:1645平方米电缆沟道:200米2.3树破地域特点(1)本变电站站址位于沙市郊区南湖西侧，由于地处长江北边，阵势较低，地下水位较高，特别可以会呈现流沙淤泥，详细情况需比及钻探前方知。其因属郊区，防洪可不思索，但站内滞水及地下室的渗水采纳机泵排至郊区下水管网。极其最高气温38.6度，极其最低气温-14.9度，最和风速240米/秒，平均气压1019.5MB。(2)站址地处江汉平原，天然空中标高均在32.6米阁下〔黄海高程〕，施工现园地形平坦。3.1构造机构关联图见附四3.2工程要紧担任人简介名称姓名职称学历要紧资历任输变电工程处主任，曾任调试核心主任，参加220KV花山变电工程司理王捷工程师年夜学站、220KV宜昌白家冲变电站青山电厂升压站、汉川一期工程升压站施工调试。任公司工程部部长，2*300MW工程副总工程师，参加青山电厂升工程总工冯文忠工程师年夜学压站、220KV花山变电站施工调试任务。任公司平安部专责工程师，曾任安监工平安治理蔡锡生中专施工班、组长，电气队专责平安程师员。任公司工程部电气专责质反省员，曾参加220KV花山变电站、质量反省陈本礼工程师中专220KV宜昌白家冲变电站，300MW机组装置调试。4.1施工现场破体安排图本变电站站址位于郊区内南湖西，交通便当，生涯便利，消费、消防用电、用水也比较轻易处置。为保障工程进度跟质量，我们将在施工现场恰当安排集装箱作为班组任务间、材料装备保存室等。见附一：5.1施工预备5.1.1施工现场预备起首应做好施工现场操纵网的丈量。按照永世性坐标跟高程，按照修建总破体图，进展施工园地操纵网丈量跟树破，设置场区永世性操纵丈量标桩；其次做好施工现场的“五通一平〞任务，细心设置消防栓，并按照施工现场破体安排图，修建各项临时装备，为正式开工预备好用房。5.1.2休息力打算:本工程拟构造工程治理职员、施工技巧职员跟...
