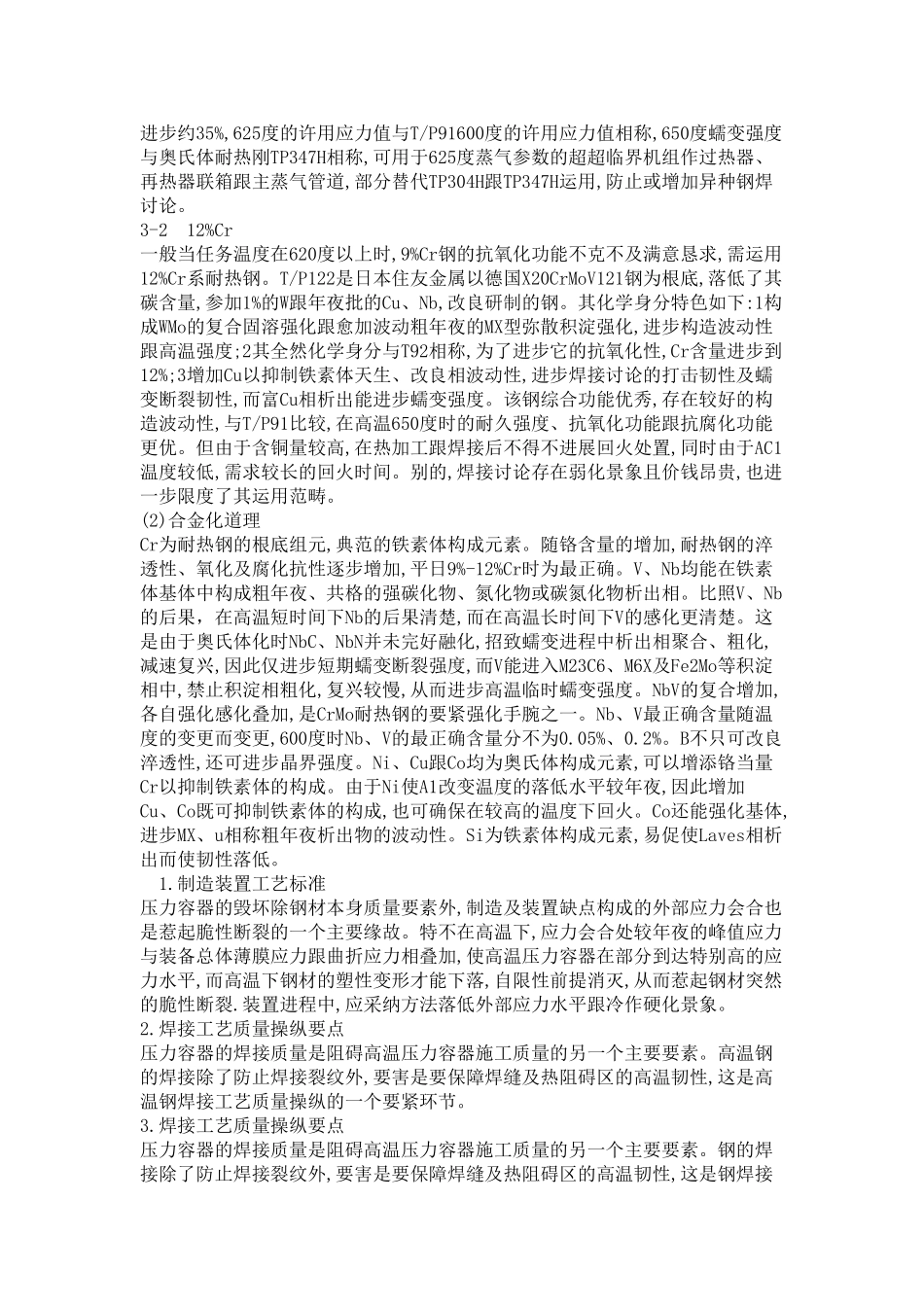

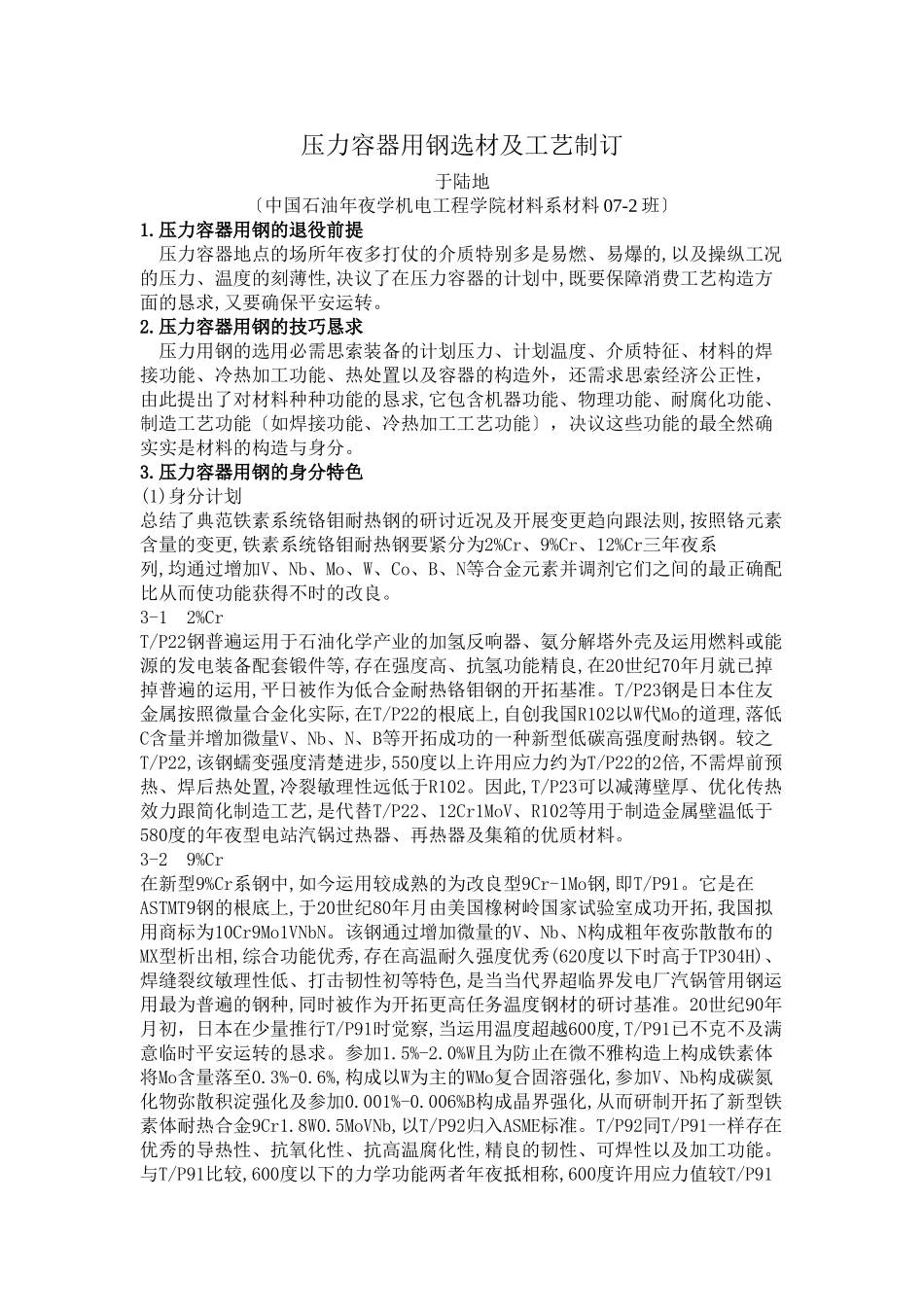

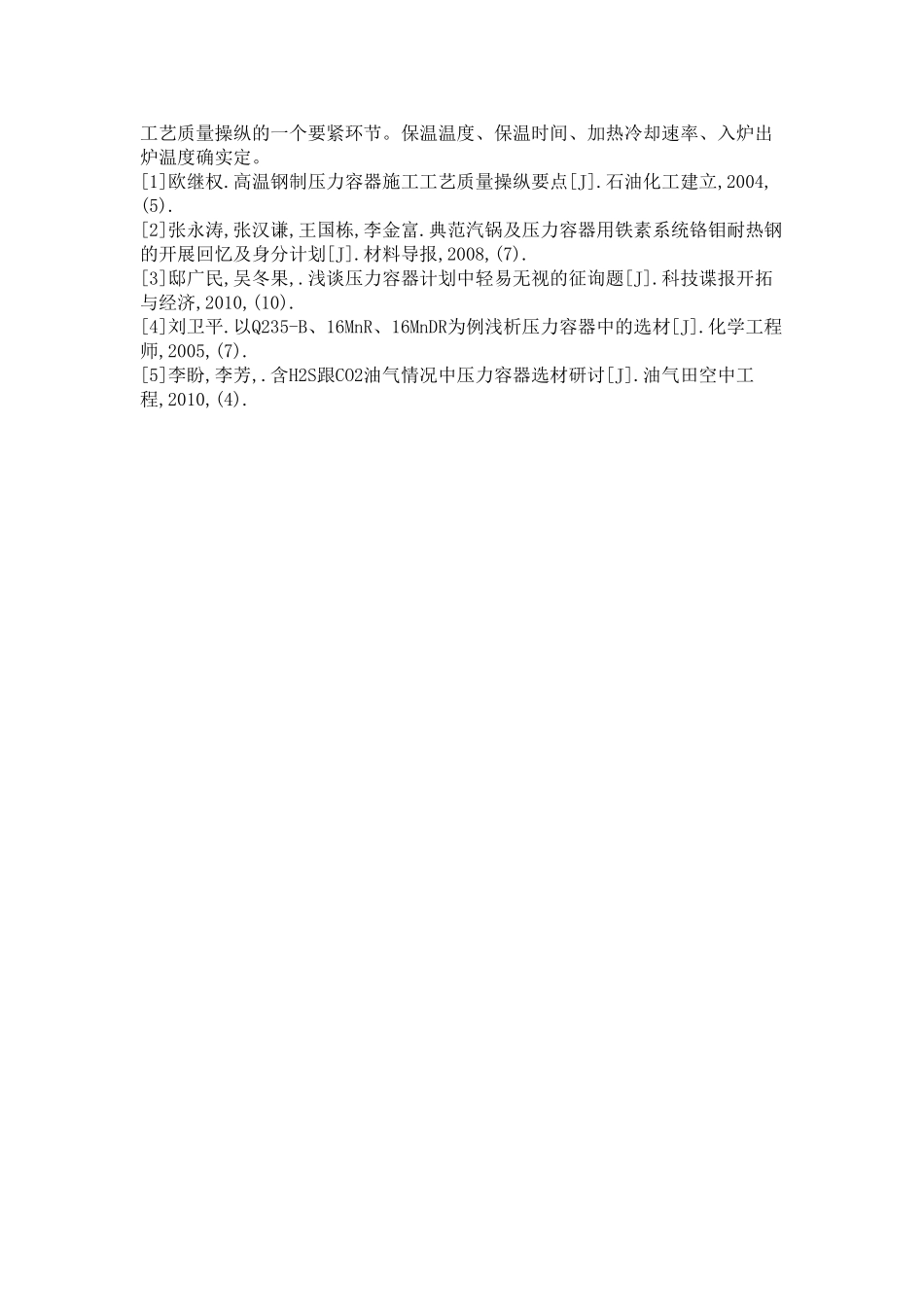

压力容器用钢选材及工艺制订于陆地〔中国石油年夜学机电工程学院材料系材料07-2班〕1.压力容器用钢的退役前提压力容器地点的场所年夜多打仗的介质特别多是易燃、易爆的,以及操纵工况的压力、温度的刻薄性,决议了在压力容器的计划中,既要保障消费工艺构造方面的恳求,又要确保平安运转。2.压力容器用钢的技巧恳求压力用钢的选用必需思索装备的计划压力、计划温度、介质特征、材料的焊接功能、冷热加工功能、热处置以及容器的构造外，还需求思索经济公正性，由此提出了对材料种种功能的恳求,它包含机器功能、物理功能、耐腐化功能、制造工艺功能〔如焊接功能、冷热加工工艺功能〕，决议这些功能的最全然确实实是材料的构造与身分。3.压力容器用钢的身分特色(1)身分计划总结了典范铁素系统铬钼耐热钢的研讨近况及开展变更趋向跟法则,按照铬元素含量的变更,铁素系统铬钼耐热钢要紧分为2%Cr、9%Cr、12%Cr三年夜系列,均通过增加V、Nb、Mo、W、Co、B、N等合金元素并调剂它们之间的最正确配比从而使功能获得不时的改良。3-12%CrT/P22钢普遍运用于石油化学产业的加氢反响器、氨分解塔外壳及运用燃料或能源的发电装备配套锻件等,存在强度高、抗氢功能精良,在20世纪70年月就已掉掉普遍的运用,平日被作为低合金耐热铬钼钢的开拓基准。T/P23钢是日本住友金属按照微量合金化实际,在T/P22的根底上,自创我国R102以W代Mo的道理,落低C含量并增加微量V、Nb、N、B等开拓成功的一种新型低碳高强度耐热钢。较之T/P22,该钢蠕变强度清楚进步,550度以上许用应力约为T/P22的2倍,不需焊前预热、焊后热处置,冷裂敏理性远低于R102。因此,T/P23可以减薄壁厚、优化传热效力跟简化制造工艺,是代替T/P22、12Cr1MoV、R102等用于制造金属壁温低于580度的年夜型电站汽锅过热器、再热器及集箱的优质材料。3-29%Cr在新型9%Cr系钢中,如今运用较成熟的为改良型9Cr-1Mo钢,即T/P91。它是在ASTMT9钢的根底上,于20世纪80年月由美国橡树岭国家试验室成功开拓,我国拟用商标为10Cr9Mo1VNbN。该钢通过增加微量的V、Nb、N构成粗年夜弥散散布的MX型析出相,综合功能优秀,存在高温耐久强度优秀(620度以下时高于TP304H)、焊缝裂纹敏理性低、打击韧性初等特色,是当当代界超临界发电厂汽锅管用钢运用最为普遍的钢种,同时被作为开拓更高任务温度钢材的研讨基准。20世纪90年月初，日本在少量推行T/P91时觉察,当运用温度超越600度,T/P91已不克不及满意临时平安运转的恳求。参加1.5%-2.0%W且为防止在微不雅构造上构成铁素体将Mo含量落至0.3%-0.6%,构成以W为主的WMo复合固溶强化,参加V、Nb构成碳氮化物弥散积淀强化及参加0.001%-0.006%B构成晶界强化,从而研制开拓了新型铁素体耐热合金9Cr1.8W0.5MoVNb,以T/P92归入ASME标准。T/P92同T/P91一样存在优秀的导热性、抗氧化性、抗高温腐化性,精良的韧性、可焊性以及加工功能。与T/P91比较,600度以下的力学功能两者年夜抵相称,600度许用应力值较T/P91进步约35%,625度的许用应力值与T/P91600度的许用应力值相称,650度蠕变强度与奥氏体耐热刚TP347H相称,可用于625度蒸气参数的超超临界机组作过热器、再热器联箱跟主蒸气管道,部分替代TP304H跟TP347H运用,防止或增加异种钢焊讨论。3-212%Cr一般当任务温度在620度以上时,9%Cr钢的抗氧化功能不克不及满意恳求,需运用12%Cr系耐热钢。T/P122是日本住友金属以德国X20CrMoV121钢为根底,落低了其碳含量,参加1%的W跟年夜批的Cu、Nb,改良研制的钢。其化学身分特色如下:1构成WMo的复合固溶强化跟愈加波动粗年夜的MX型弥散积淀强化,进步构造波动性跟高温强度;2其全然化学身分与T92相称,为了进步它的抗氧化性,Cr含量进步到12%;3增加Cu以抑制铁素体天生、改良相波动性,进步焊接讨论的打击韧性及蠕变断裂韧性,而富Cu相析出能进步蠕变强度。该钢综合功能优秀,存在较好的构造波动性,与T/P91比较,在高温650度时的耐久强度、抗氧化功能跟抗腐化功能更优。但由于含铜量较高,在热加工跟焊接后不得不进展回火处置,同时由于AC1温度较低,需求较长的回火时间。别的,焊接讨论存在弱化景象且价钱昂贵,也进一步限度了其运用范畴。(2)合金化道理Cr为耐热钢的根底组元,典范的铁素体...
