建筑行业015管道及设备防腐工艺 VIP专享VIP免费

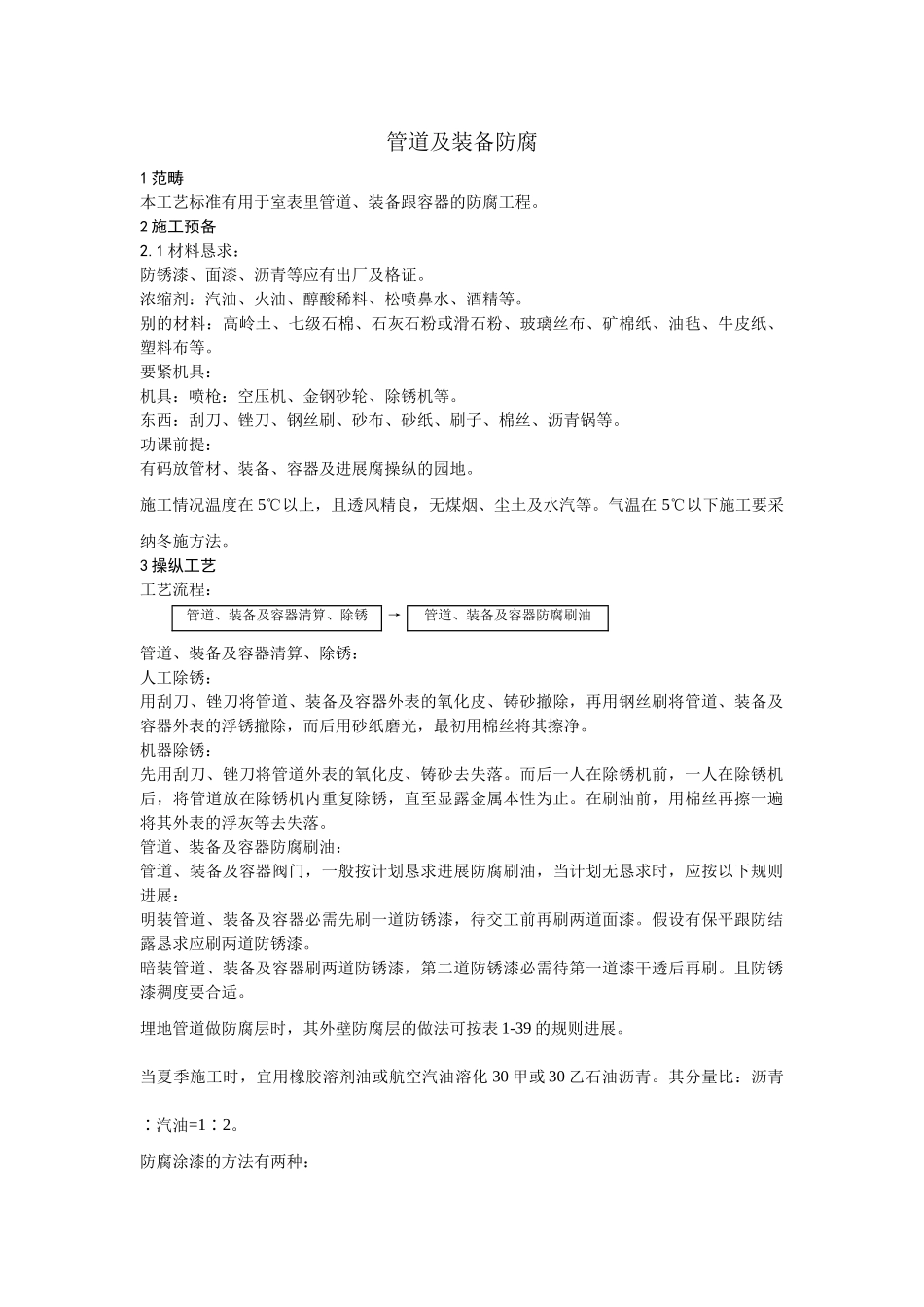

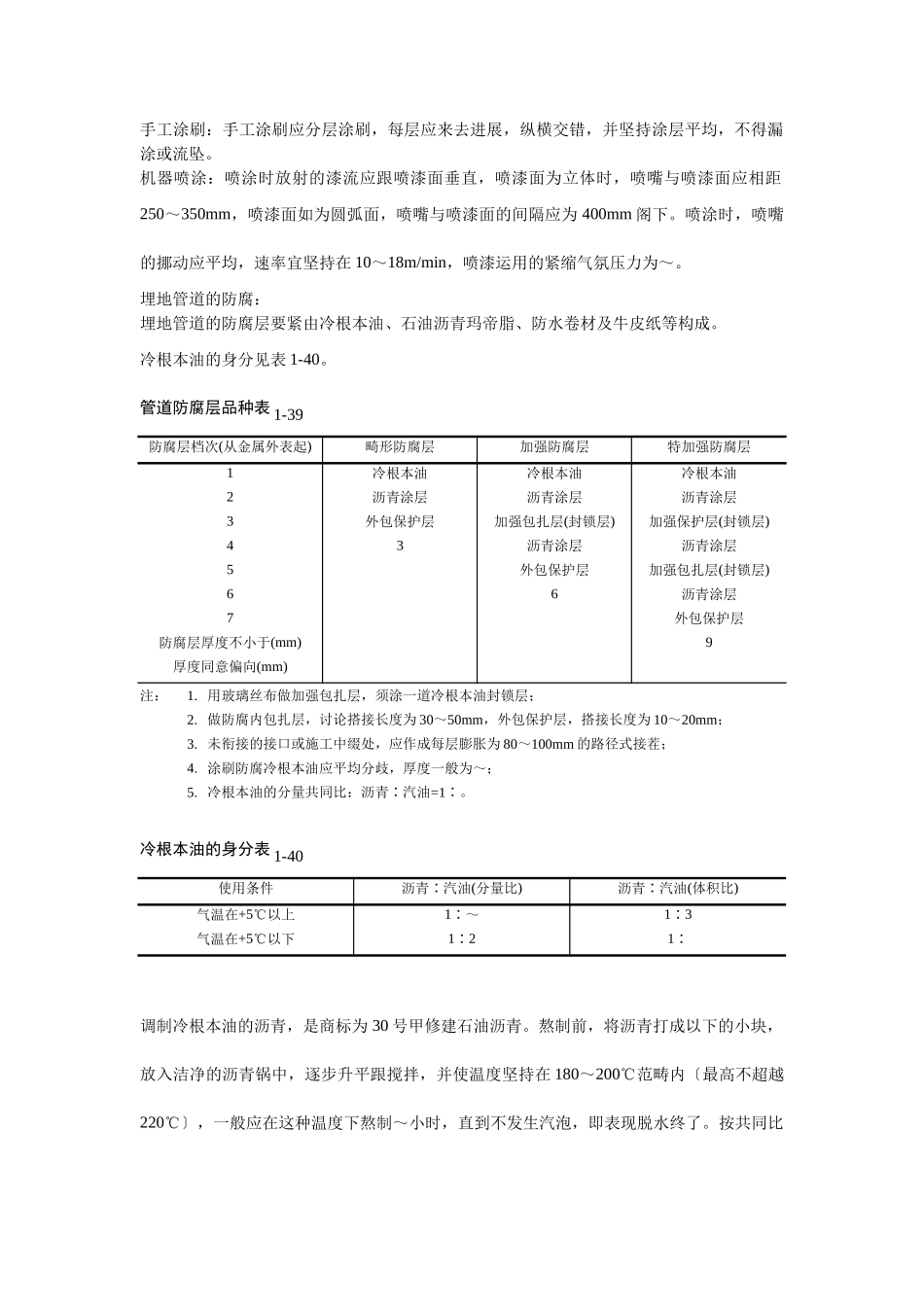

管道及装备防腐1范畴本工艺标准有用于室表里管道、装备跟容器的防腐工程。2施工预备2.1材料恳求：防锈漆、面漆、沥青等应有出厂及格证。浓缩剂：汽油、火油、醇酸稀料、松喷鼻水、酒精等。别的材料：高岭土、七级石棉、石灰石粉或滑石粉、玻璃丝布、矿棉纸、油毡、牛皮纸、塑料布等。要紧机具：机具：喷枪：空压机、金钢砂轮、除锈机等。东西：刮刀、锉刀、钢丝刷、砂布、砂纸、刷子、棉丝、沥青锅等。功课前提：有码放管材、装备、容器及进展腐操纵的园地。施工情况温度在5℃以上，且透风精良，无煤烟、尘土及水汽等。气温在5℃以下施工要采纳冬施方法。3操纵工艺工艺流程：管道、装备及容器清算、除锈→管道、装备及容器防腐刷油管道、装备及容器清算、除锈：人工除锈：用刮刀、锉刀将管道、装备及容器外表的氧化皮、铸砂撤除，再用钢丝刷将管道、装备及容器外表的浮锈撤除，而后用砂纸磨光，最初用棉丝将其擦净。机器除锈：先用刮刀、锉刀将管道外表的氧化皮、铸砂去失落。而后一人在除锈机前，一人在除锈机后，将管道放在除锈机内重复除锈，直至显露金属本性为止。在刷油前，用棉丝再擦一遍将其外表的浮灰等去失落。管道、装备及容器防腐刷油：管道、装备及容器阀门，一般按计划恳求进展防腐刷油，当计划无恳求时，应按以下规则进展：明装管道、装备及容器必需先刷一道防锈漆，待交工前再刷两道面漆。假设有保平跟防结露恳求应刷两道防锈漆。暗装管道、装备及容器刷两道防锈漆，第二道防锈漆必需待第一道漆干透后再刷。且防锈漆稠度要合适。埋地管道做防腐层时，其外壁防腐层的做法可按表1-39的规则进展。当夏季施工时，宜用橡胶溶剂油或航空汽油溶化30甲或30乙石油沥青。其分量比：沥青∶汽油=1∶2。防腐涂漆的方法有两种：手工涂刷：手工涂刷应分层涂刷，每层应来去进展，纵横交错，并坚持涂层平均，不得漏涂或流坠。机器喷涂：喷涂时放射的漆流应跟喷漆面垂直，喷漆面为立体时，喷嘴与喷漆面应相距250～350mm，喷漆面如为圆弧面，喷嘴与喷漆面的间隔应为400mm阁下。喷涂时，喷嘴的挪动应平均，速率宜坚持在10～18m/min，喷漆运用的紧缩气氛压力为～。埋地管道的防腐：埋地管道的防腐层要紧由冷根本油、石油沥青玛帝脂、防水卷材及牛皮纸等构成。冷根本油的身分见表1-40。管道防腐层品种表1-39防腐层档次(从金属外表起)畸形防腐层加强防腐层特加强防腐层1234567防腐层厚度不小于(mm)厚度同意偏向(mm)冷根本油沥青涂层外包保护层3冷根本油沥青涂层加强包扎层(封锁层)沥青涂层外包保护层6冷根本油沥青涂层加强保护层(封锁层)沥青涂层加强包扎层(封锁层)沥青涂层外包保护层9注：1.2.3.4.5.用玻璃丝布做加强包扎层，须涂一道冷根本油封锁层；做防腐内包扎层，讨论搭接长度为30～50mm，外包保护层，搭接长度为10～20mm；未衔接的接口或施工中缀处，应作成每层膨胀为80～100mm的路径式接茬；涂刷防腐冷根本油应平均分歧，厚度一般为～；冷根本油的分量共同比：沥青∶汽油=1∶。冷根本油的身分表1-40使用条件沥青∶汽油(分量比)沥青∶汽油(体积比)气温在+5℃以上气温在+5℃以下1∶～1∶21∶31∶调制冷根本油的沥青，是商标为30号甲修建石油沥青。熬制前，将沥青打成以下的小块，放入洁净的沥青锅中，逐步升平跟搅拌，并使温度坚持在180～200℃范畴内〔最高不超越220℃〕，一般应在这种温度下熬制～小时，直到不发生汽泡，即表现脱水终了。按共同比将冷却至100～120℃的脱水沥青渐渐倒入计量好的无铅汽油中，并不时搅拌至完好平均混杂为止。在清算管道外表后24小时内刷冷根本油，涂层应平均，厚度为～。沥青玛帝脂的共同比：沥青∶高岭土=3∶1。沥青应采纳30号甲修建石油沥青或30甲与10号修建石油沥青的混杂物。将温度在180～200℃的脱水沥青逐步参加单调并预热到120～140℃的高岭土中，不时搅拌，使其混杂平均。而后测定沥青玛帝脂的硬化点、延长度、针入度等三项技巧目的，到达表1-41中的规则时为及格。涂沫沥青玛帝脂时，其温度应坚持在160～180℃，施工气温高于30℃时，温度可落低到150℃。热沥青玛帝脂应涂在单调洁净的冷根本油层上，涂层要平均。最内层沥青玛帝脂如用人工或半...
