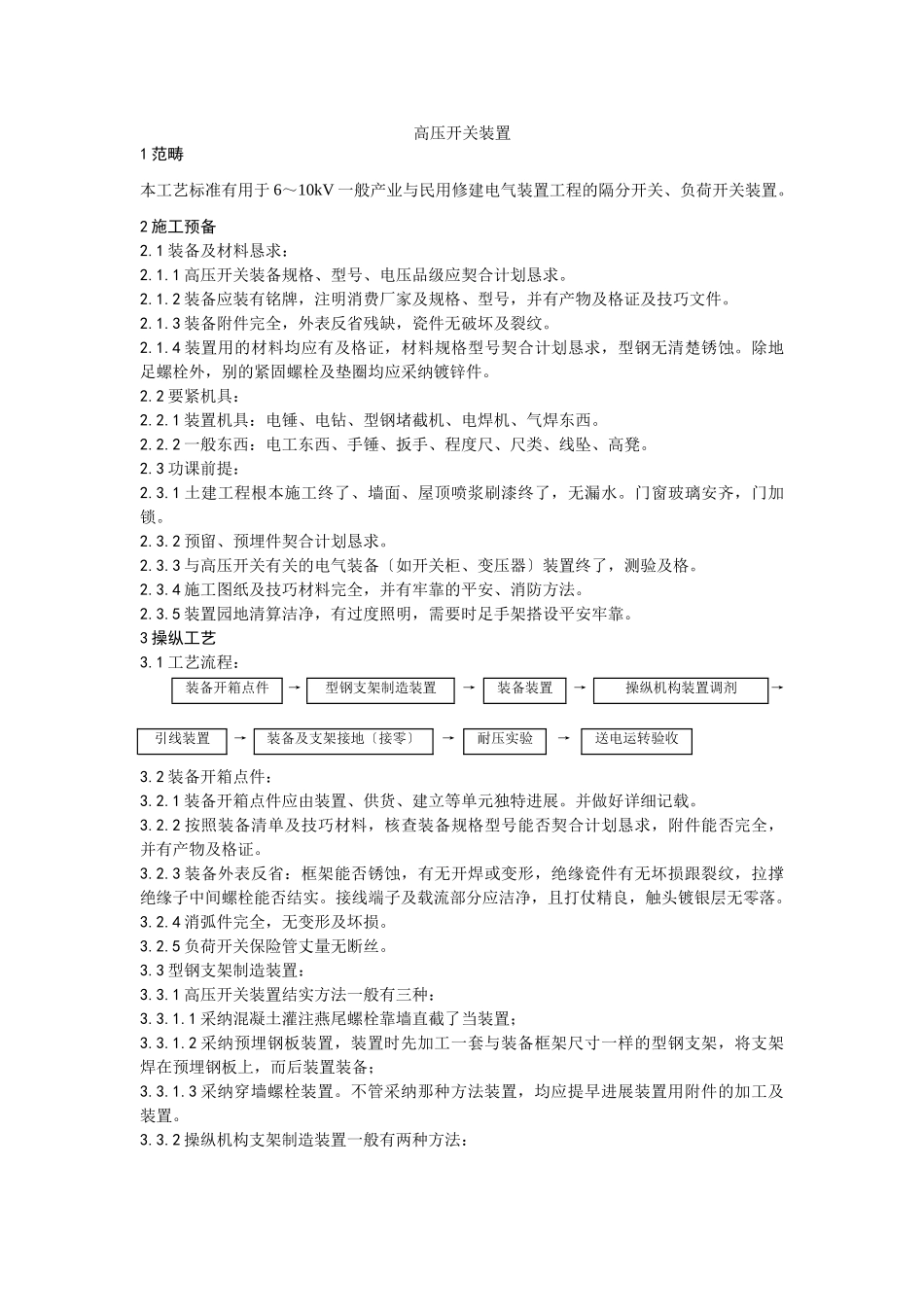

高压开关装置1范畴本工艺标准有用于6～10kV一般产业与民用修建电气装置工程的隔分开关、负荷开关装置。2施工预备2.1装备及材料恳求：2.1.1高压开关装备规格、型号、电压品级应契合计划恳求。2.1.2装备应装有铭牌，注明消费厂家及规格、型号，并有产物及格证及技巧文件。2.1.3装备附件完全，外表反省残缺，瓷件无破坏及裂纹。2.1.4装置用的材料均应有及格证，材料规格型号契合计划恳求，型钢无清楚锈蚀。除地足螺栓外，别的紧固螺栓及垫圈均应采纳镀锌件。2.2要紧机具：2.2.1装置机具：电锤、电钻、型钢堵截机、电焊机、气焊东西。2.2.2一般东西：电工东西、手锤、扳手、程度尺、尺类、线坠、高凳。2.3功课前提：2.3.1土建工程根本施工终了、墙面、屋顶喷浆刷漆终了，无漏水。门窗玻璃安齐，门加锁。2.3.2预留、预埋件契合计划恳求。2.3.3与高压开关有关的电气装备〔如开关柜、变压器〕装置终了，测验及格。2.3.4施工图纸及技巧材料完全，并有牢靠的平安、消防方法。2.3.5装置园地清算洁净，有过度照明，需要时足手架搭设平安牢靠。3操纵工艺3.1工艺流程：装备开箱点件→型钢支架制造装置→装备装置→操纵机构装置调剂→引线装置→装备及支架接地〔接零〕→耐压实验→送电运转验收3.2装备开箱点件：3.2.1装备开箱点件应由装置、供货、建立等单元独特进展。并做好详细记载。3.2.2按照装备清单及技巧材料，核查装备规格型号能否契合计划恳求，附件能否完全，并有产物及格证。3.2.3装备外表反省：框架能否锈蚀，有无开焊或变形，绝缘瓷件有无坏损跟裂纹，拉撑绝缘子中间螺栓能否结实。接线端子及载流部分应洁净，且打仗精良，触头镀银层无零落。3.2.4消弧件完全，无变形及坏损。3.2.5负荷开关保险管丈量无断丝。3.3型钢支架制造装置：3.3.1高压开关装置结实方法一般有三种：3.3.1.1采纳混凝土灌注燕尾螺栓靠墙直截了当装置；3.3.1.2采纳预埋钢板装置，装置时先加工一套与装备框架尺寸一样的型钢支架，将支架焊在预埋钢板上，而后装置装备；3.3.1.3采纳穿墙螺栓装置。不管采纳那种方法装置，均应提早进展装置用附件的加工及装置。3.3.2操纵机构支架制造装置一般有两种方法：3.3.2.1靠墙装置〔图2-68、2-69〕；3.3.2.2例墙装置〔图2-70、2-71〕。3.4装备装置：3.4.1装备装置地位应契合图纸尺寸，为了二次引线便利，可参考被控装备实践地位，将立体地位做恰当调剂。但装置高度必需契合图纸恳求。3.4.2装备装置时应平允、垂直，装置后装备底座受力平均，不得变型。结实结实。3.4.3靠墙装置的负荷开关，为防止连杆臂触墙，可将底座垫高。3.5操纵机构装置与调剂：3.5.1操纵机构的装置地位应契合以下恳求：3.5.1.1结实轴距空中高度1m；3.5.1.2靠墙装置，手柄核心距侧墙不该小于0.4m；3.5.1.3侧墙装置，手柄核心距侧墙不该小于0.3m。手柄与带电部分间隔不该小于1.2m。3.5.2操纵机构应调剂灵敏牢靠，拉合地位精确。带电动跳闸或辅佐开关的操纵机构。应举措牢靠，地位精确。3.5.3开关刀片与结实触头应对准，拔出深度应满意开关恳求，打仗紧密，两侧压力平均。3.5.4开关刀片与结实触头之间的垂直间隔及刀片滚动角度不该小于表2-28的规则。开关刀片与结实触头之间的垂直间隔及刀片滚动角度表2-28名称型号额外电压(kV)拉开角度(度)拉开间隔(mm)户内高压隔分开关GN21065158±4户内高压隔分开关GN86～10>160户内压气式高压负荷开关FN210182±3户内高压负荷开关FN110583.6引线装置：3.6.1靠墙装置高压负荷开关与进线电缆的衔策应通过母线〔图2-72〕。3.6.2高压开关的引线应契合响应各章的规则。3.7装备与支架接地3.7.1高压开关及操纵机构的金属支架，均使用镀锌圆钢或扁铁牢靠接地。3.7.2高压开关不带电的金属部分及操纵机构应做牢靠接地，接地线可用软铜线，截面不小于10mm2。3.7.3接地做法应契合响应各章的规则。3.8耐压实验：高压开关装备送电前应唱工频耐压实验，实验可与别的高压装备同时进展。3.9送电运转验收：高压开关的送电运转验收应与别的装备一同进展，空载运转24h无异常景象，交甲方验收。4质量标准4.1保障工程：4.1.1高压开关的实验调剂后果，必需契合标准规则。测验方法：反省实验调试记...
