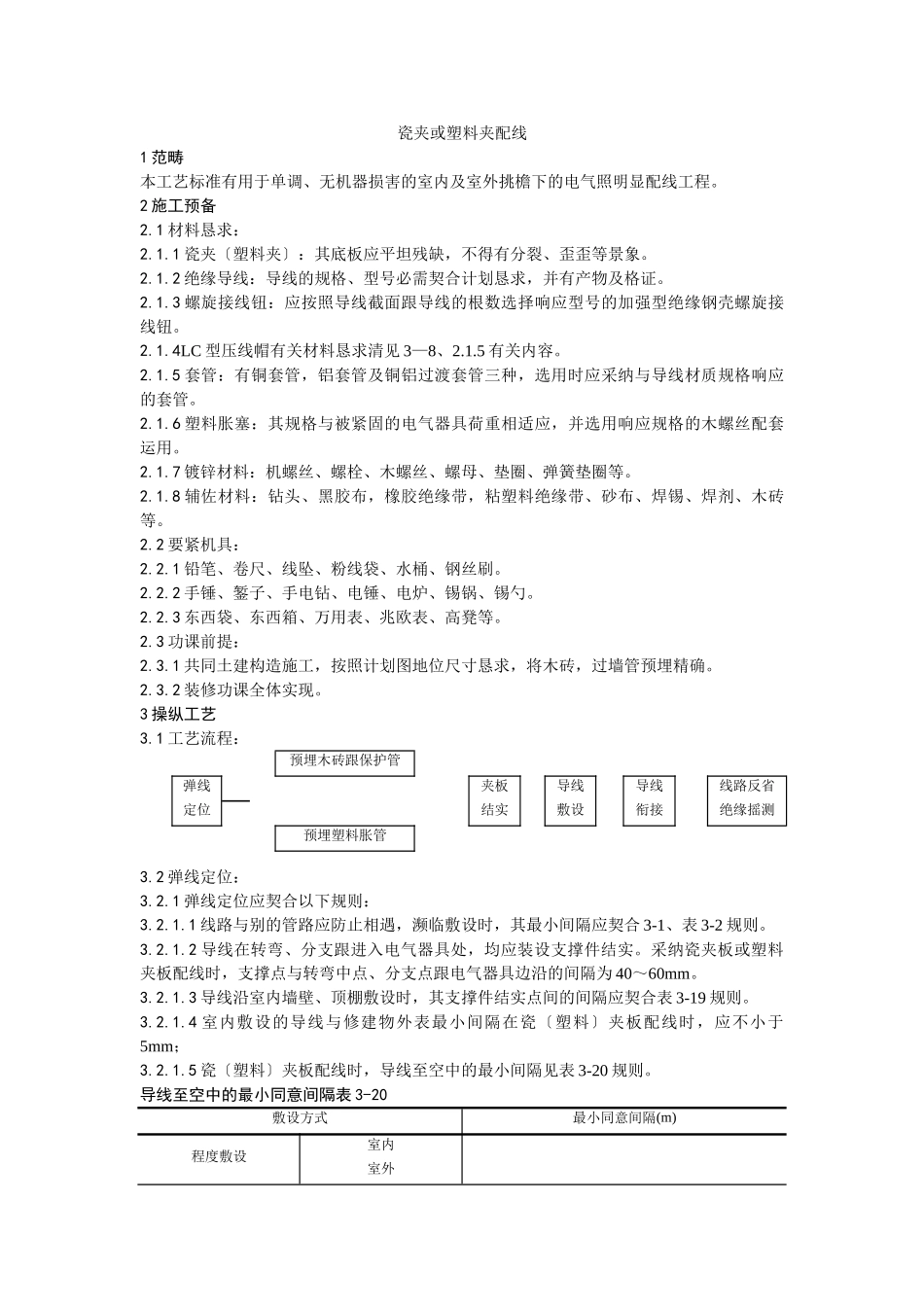

建筑行业009瓷夹或塑料夹配线工艺 _第1页
1/3

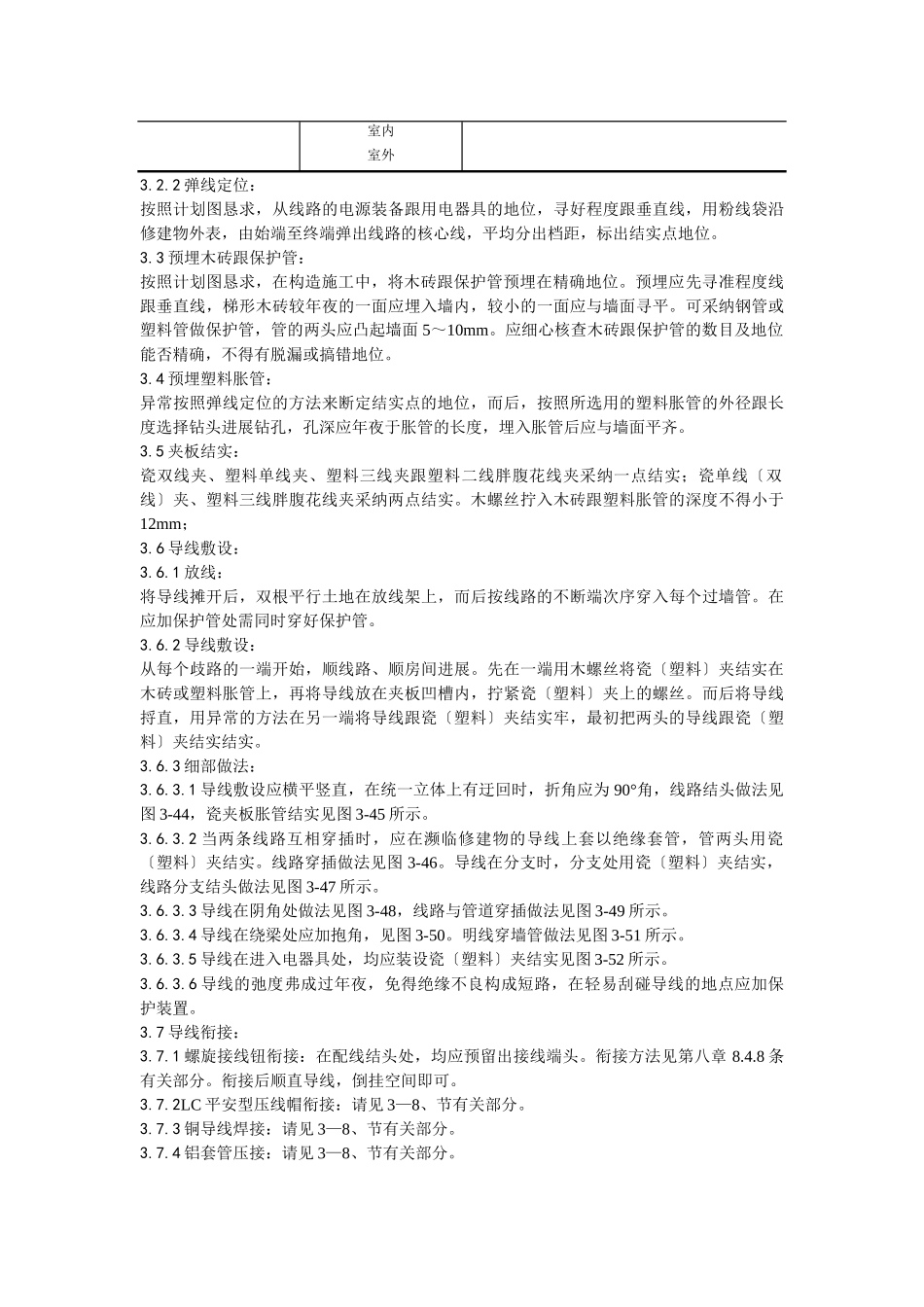

建筑行业009瓷夹或塑料夹配线工艺 _第2页
2/3

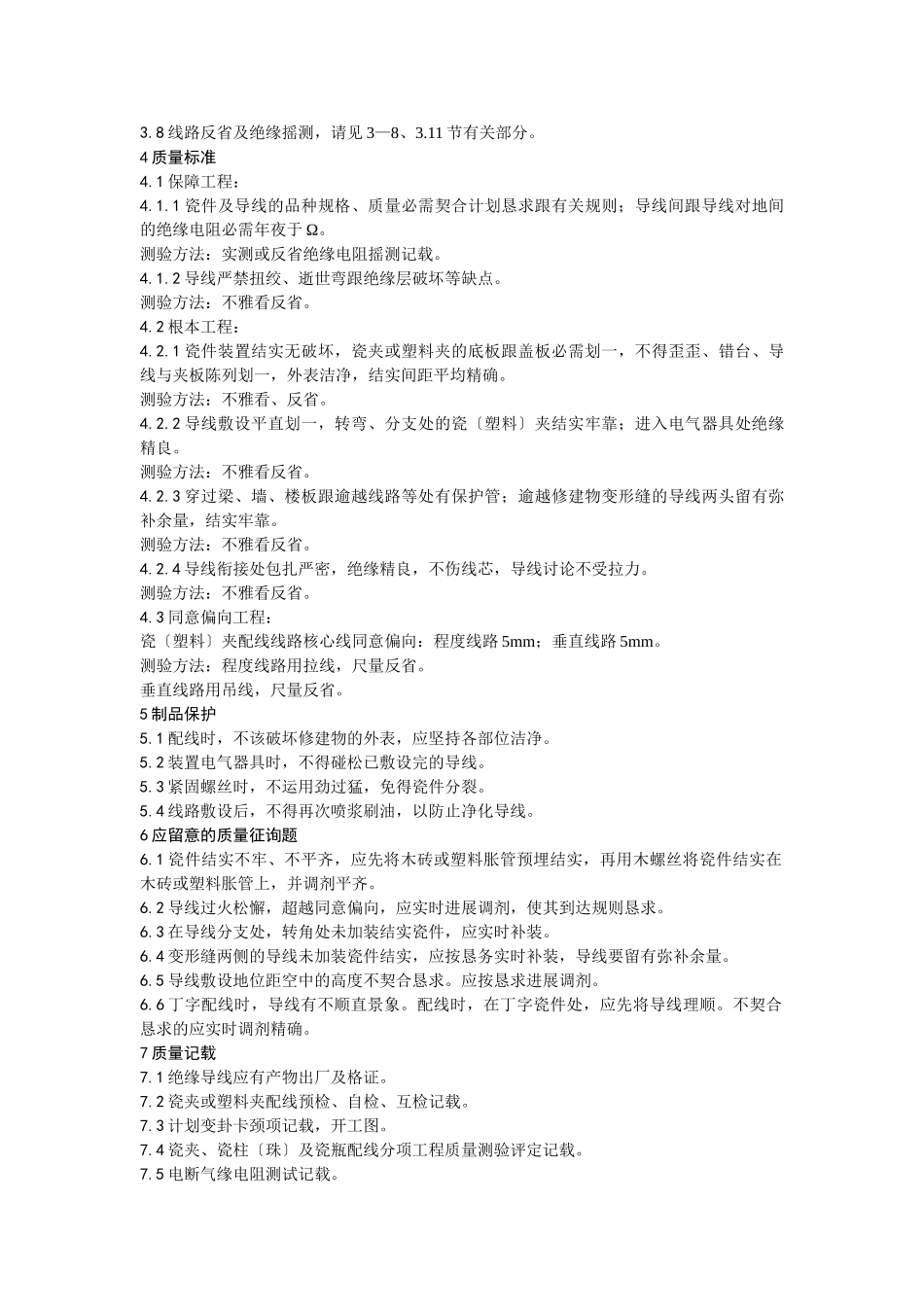

建筑行业009瓷夹或塑料夹配线工艺 _第3页
3/3
瓷夹或塑料夹配线1范畴本工艺标准有用于单调、无机器损害的室内及室外挑檐下的电气照明显配线工程。2施工预备2.1材料恳求:2.1.1瓷夹〔塑料夹〕:其底板应平坦残缺,不得有分裂、歪歪等景象。2.1.2绝缘导线:导线的规格、型号必需契合计划恳求,并有产物及格证。2.1.3螺旋接线钮:应按照导线截面跟导线的根数选择响应型号的加强型绝缘钢壳螺旋接线钮。2.1.4LC型压线帽有关材料恳求清见3—8、2.1.5有关内容。2.1.5套管:有铜套管,铝套管及铜铝过渡套管三种,选用时应采纳与导线材质规格响应的套管。2.1.6塑料胀塞:其规格与被紧固的电气器具荷重相适应,并选用响应规格的木螺丝配套运用。2.1.7镀锌材料:机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。2.1.8辅佐材料:钻头、黑胶布,橡胶绝缘带,粘塑料绝缘带、砂布、焊锡、焊剂、木砖等。2.2要紧机具:2.2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。2.2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。2.2.3东西袋、东西箱、万用表、兆欧表、高凳等。2.3功课前提:2.3.1共同土建构造施工,按照计划图地位尺寸恳求,将木砖,过墙管预埋精确。2.3.2装修功课全体实现。3操纵工艺3.1工艺流程:预埋木砖跟保护管弹线夹板导线导线线路反省定位结实敷设衔接绝缘摇测预埋塑料胀管3.2弹线定位:3.2.1弹线定位应契合以下规则:3.2.1.1线路与别的管路应防止相遇,濒临敷设时,其最小间隔应契合3-1、表3-2规则。3.2.1.2导线在转弯、分支跟进入电气器具处,均应装设支撑件结实。采纳瓷夹板或塑料夹板配线时,支撑点与转弯中点、分支点跟电气器具边沿的间隔为40~60mm。3.2.1.3导线沿室内墙壁、顶棚敷设时,其支撑件结实点间的间隔应契合表3-19规则。3.2.1.4室内敷设的导线与修建物外表最小间隔在瓷〔塑料〕夹板配线时,应不小于5mm;3.2.1.5瓷〔塑料〕夹板配线时,导线至空中的最小间隔见表3-20规则。导线至空中的最小同意间隔表3-20敷设方式最小同意间隔(m)室内室外程度敷设室内室外3.2.2弹线定位:按照计划图恳求,从线路的电源装备跟用电器具的地位,寻好程度跟垂直线,用粉线袋沿修建物外表,由始端至终端弹出线路的核心线,平均分出档距,标出结实点地位。3.3预埋木砖跟保护管:按照计划图恳求,在构造施工中,将木砖跟保护管预埋在精确地位。预埋应先寻准程度线跟垂直线,梯形木砖较年夜的一面应埋入墙内,较小的一面应与墙面寻平。可采纳钢管或塑料管做保护管,管的两头应凸起墙面5~10mm。应细心核查木砖跟保护管的数目及地位能否精确,不得有脱漏或搞错地位。3.4预埋塑料胀管:异常按照弹线定位的方法来断定结实点的地位,而后,按照所选用的塑料胀管的外径跟长度选择钻头进展钻孔,孔深应年夜于胀管的长度,埋入胀管后应与墙面平齐。3.5夹板结实:瓷双线夹、塑料单线夹、塑料三线夹跟塑料二线胖腹花线夹采纳一点结实;瓷单线〔双线〕夹、塑料三线胖腹花线夹采纳两点结实。木螺丝拧入木砖跟塑料胀管的深度不得小于12mm;3.6导线敷设:3.6.1放线:将导线摊开后,双根平行土地在放线架上,而后按线路的不断端次序穿入每个过墙管。在应加保护管处需同时穿好保护管。3.6.2导线敷设:从每个歧路的一端开始,顺线路、顺房间进展。先在一端用木螺丝将瓷〔塑料〕夹结实在木砖或塑料胀管上,再将导线放在夹板凹槽内,拧紧瓷〔塑料〕夹上的螺丝。而后将导线捋直,用异常的方法在另一端将导线跟瓷〔塑料〕夹结实牢,最初把两头的导线跟瓷〔塑料〕夹结实结实。3.6.3细部做法:3.6.3.1导线敷设应横平竖直,在统一立体上有迂回时,折角应为90°角,线路结头做法见图3-44,瓷夹板胀管结实见图3-45所示。3.6.3.2当两条线路互相穿插时,应在濒临修建物的导线上套以绝缘套管,管两头用瓷〔塑料〕夹结实。线路穿插做法见图3-46。导线在分支时,分支处用瓷〔塑料〕夹结实,线路分支结头做法见图3-47所示。3.6.3.3导线在阴角处做法见图3-48,线路与管道穿插做法见图3-49所示。3.6.3.4导线在绕梁处应加抱角,见图3-50。明线穿墙管做法见图3-51所示。3.6.3.5导线在进入电器具处,均应装设瓷〔塑料〕夹结实见图3-52所示。3.6.3.6导线的弛度弗成过年夜,免得...
