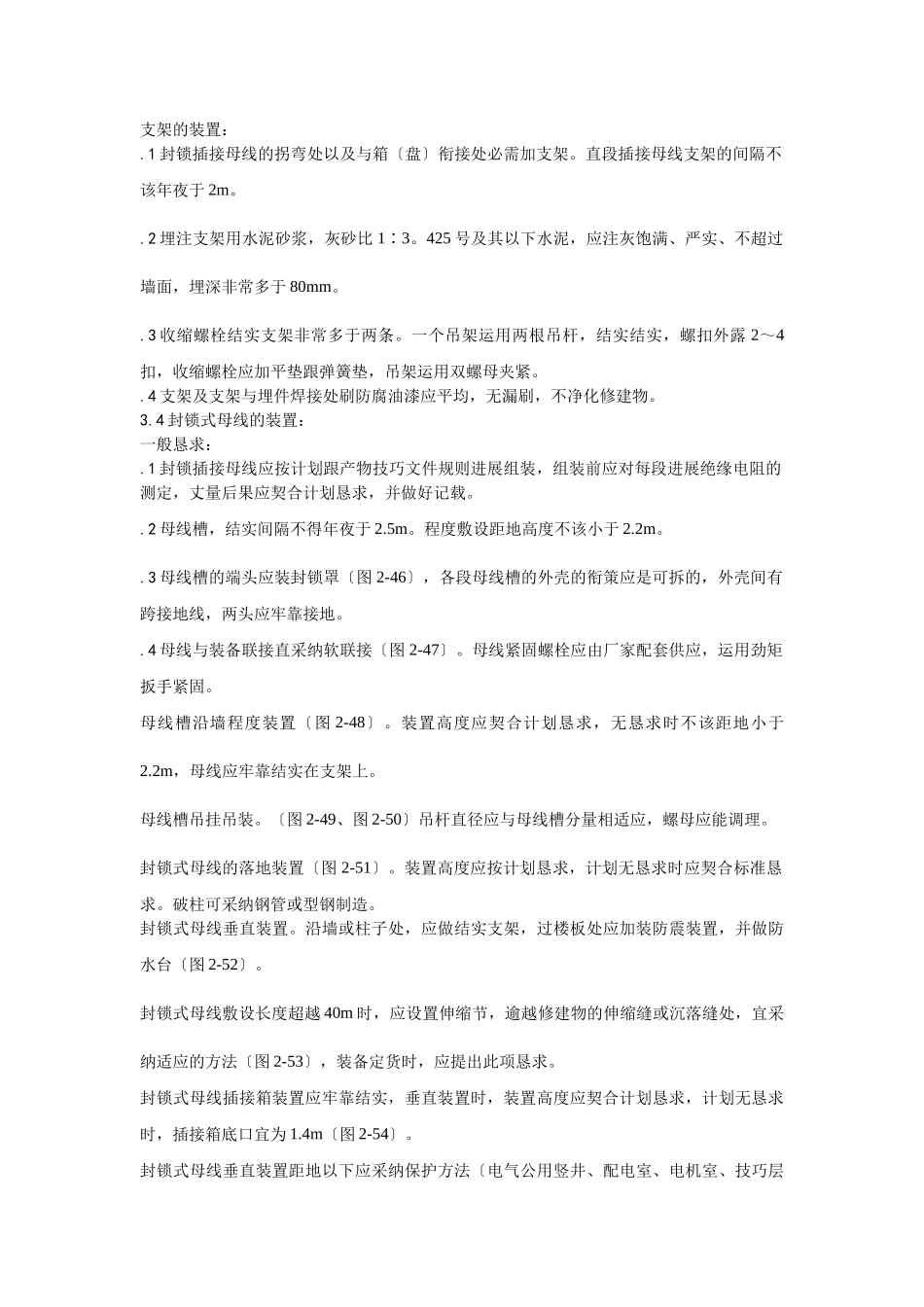

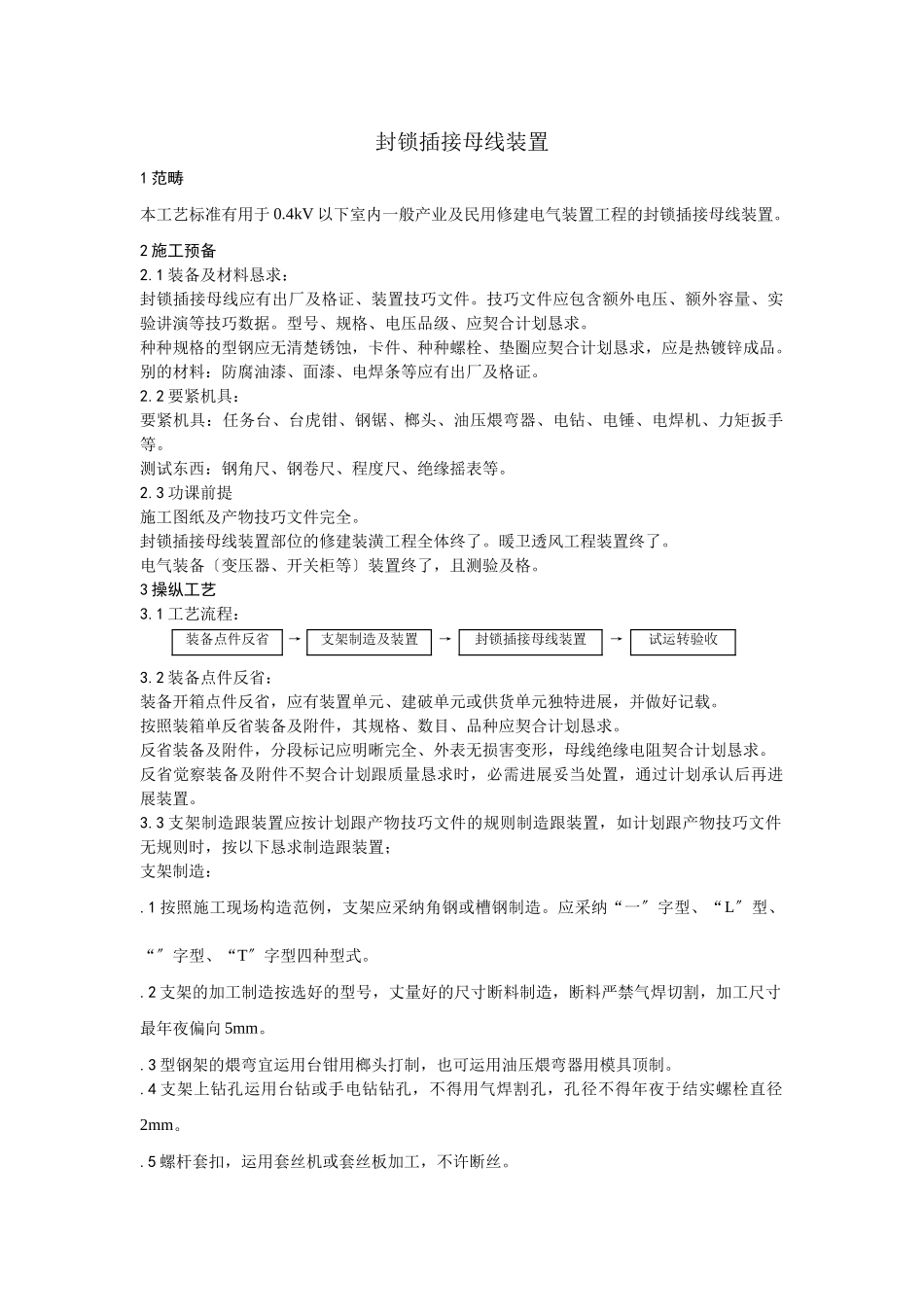

封锁插接母线装置1范畴本工艺标准有用于0.4kV以下室内一般产业及民用修建电气装置工程的封锁插接母线装置。2施工预备2.1装备及材料恳求：封锁插接母线应有出厂及格证、装置技巧文件。技巧文件应包含额外电压、额外容量、实验讲演等技巧数据。型号、规格、电压品级、应契合计划恳求。种种规格的型钢应无清楚锈蚀，卡件、种种螺栓、垫圈应契合计划恳求，应是热镀锌成品。别的材料：防腐油漆、面漆、电焊条等应有出厂及格证。2.2要紧机具：要紧机具：任务台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。测试东西：钢角尺、钢卷尺、程度尺、绝缘摇表等。2.3功课前提施工图纸及产物技巧文件完全。封锁插接母线装置部位的修建装潢工程全体终了。暖卫透风工程装置终了。电气装备〔变压器、开关柜等〕装置终了，且测验及格。3操纵工艺3.1工艺流程：装备点件反省→支架制造及装置→封锁插接母线装置→试运转验收3.2装备点件反省：装备开箱点件反省，应有装置单元、建破单元或供货单元独特进展，并做好记载。按照装箱单反省装备及附件，其规格、数目、品种应契合计划恳求。反省装备及附件，分段标记应明晰完全、外表无损害变形，母线绝缘电阻契合计划恳求。反省觉察装备及附件不契合计划跟质量恳求时，必需进展妥当处置，通过计划承认后再进展装置。3.3支架制造跟装置应按计划跟产物技巧文件的规则制造跟装置，如计划跟产物技巧文件无规则时，按以下恳求制造跟装置；支架制造：.1按照施工现场构造范例，支架应采纳角钢或槽钢制造。应采纳“一〞字型、“L〞型、“〞字型、“T〞字型四种型式。.2支架的加工制造按选好的型号，丈量好的尺寸断料制造，断料严禁气焊切割，加工尺寸最年夜偏向5mm。.3型钢架的煨弯宜运用台钳用榔头打制，也可运用油压煨弯器用模具顶制。.4支架上钻孔运用台钻或手电钻钻孔，不得用气焊割孔，孔径不得年夜于结实螺栓直径2mm。.5螺杆套扣，运用套丝机或套丝板加工，不许断丝。支架的装置：.1封锁插接母线的拐弯处以及与箱〔盘〕衔接处必需加支架。直段插接母线支架的间隔不该年夜于2m。.2埋注支架用水泥砂浆，灰砂比1∶3。425号及其以下水泥，应注灰饱满、严实、不超过墙面，埋深非常多于80mm。.3收缩螺栓结实支架非常多于两条。一个吊架运用两根吊杆，结实结实，螺扣外露2～4扣，收缩螺栓应加平垫跟弹簧垫，吊架运用双螺母夹紧。.4支架及支架与埋件焊接处刷防腐油漆应平均，无漏刷，不净化修建物。3.4封锁式母线的装置：一般恳求：.1封锁插接母线应按计划跟产物技巧文件规则进展组装，组装前应对每段进展绝缘电阻的测定，丈量后果应契合计划恳求，并做好记载。.2母线槽，结实间隔不得年夜于2.5m。程度敷设距地高度不该小于2.2m。.3母线槽的端头应装封锁罩〔图2-46〕，各段母线槽的外壳的衔策应是可拆的，外壳间有跨接地线，两头应牢靠接地。.4母线与装备联接直采纳软联接〔图2-47〕。母线紧固螺栓应由厂家配套供应，运用劲矩扳手紧固。母线槽沿墙程度装置〔图2-48〕。装置高度应契合计划恳求，无恳求时不该距地小于2.2m，母线应牢靠结实在支架上。母线槽吊挂吊装。〔图2-49、图2-50〕吊杆直径应与母线槽分量相适应，螺母应能调理。封锁式母线的落地装置〔图2-51〕。装置高度应按计划恳求，计划无恳求时应契合标准恳求。破柱可采纳钢管或型钢制造。封锁式母线垂直装置。沿墙或柱子处，应做结实支架，过楼板处应加装防震装置，并做防水台〔图2-52〕。封锁式母线敷设长度超越40m时，应设置伸缩节，逾越修建物的伸缩缝或沉落缝处，宜采纳适应的方法〔图2-53〕，装备定货时，应提出此项恳求。封锁式母线插接箱装置应牢靠结实，垂直装置时，装置高度应契合计划恳求，计划无恳求时，插接箱底口宜为1.4m〔图2-54〕。封锁式母线垂直装置距地以下应采纳保护方法〔电气公用竖井、配电室、电机室、技巧层等除外〕。封锁式母线穿越防火墙、防火楼板时，应采纳防火断绝方法。3.5试运转验收：试运转前提：变配电室已到达送电前提，土建及装潢工程及其余工程全体竣工，并清算干净。与插接式母线联接装备及联线装置终了，绝缘精良。对封锁式母线进展片面的拾掇，...
