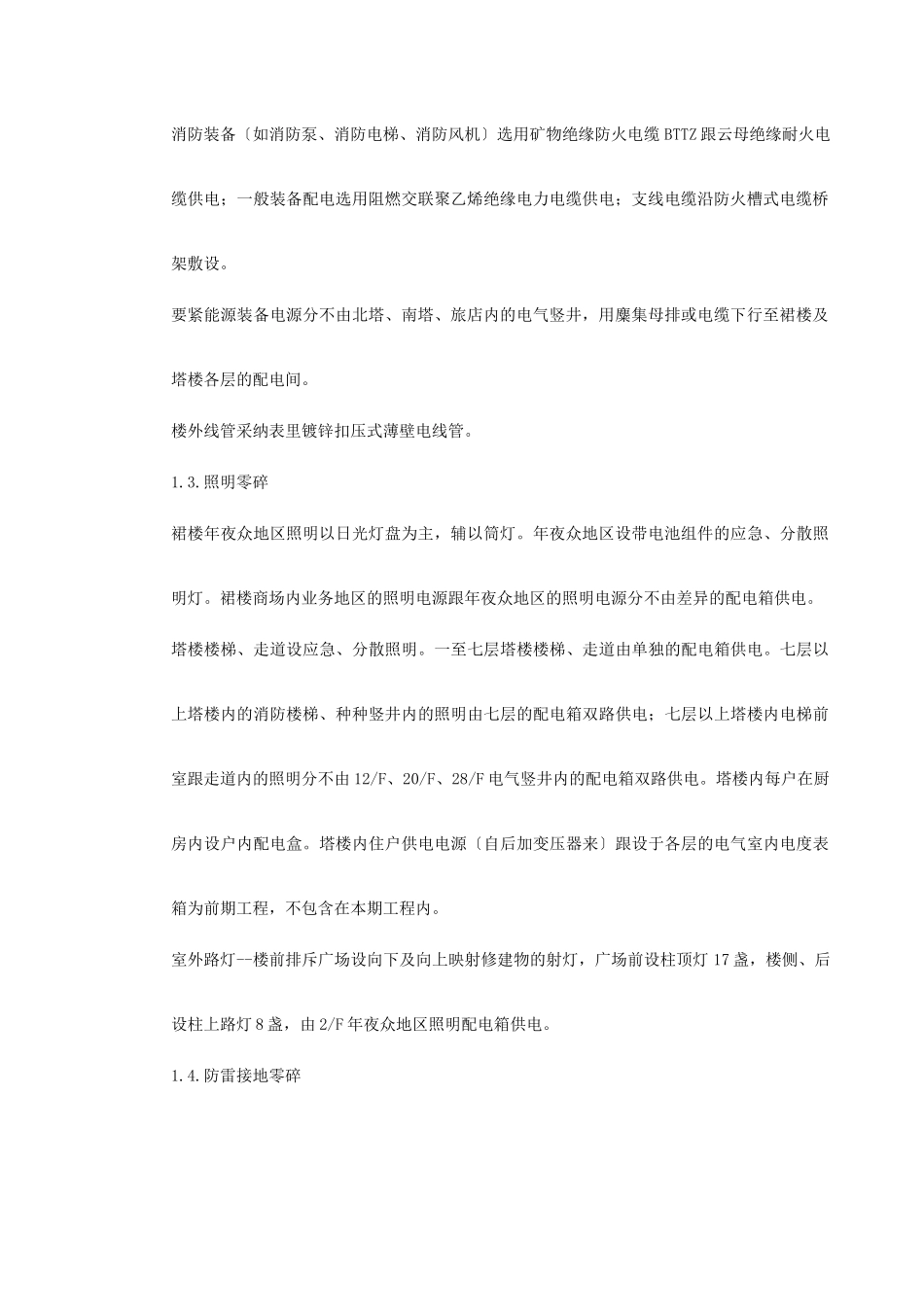

建筑行业0047 某配电所施工组织设计 _第1页
1/31

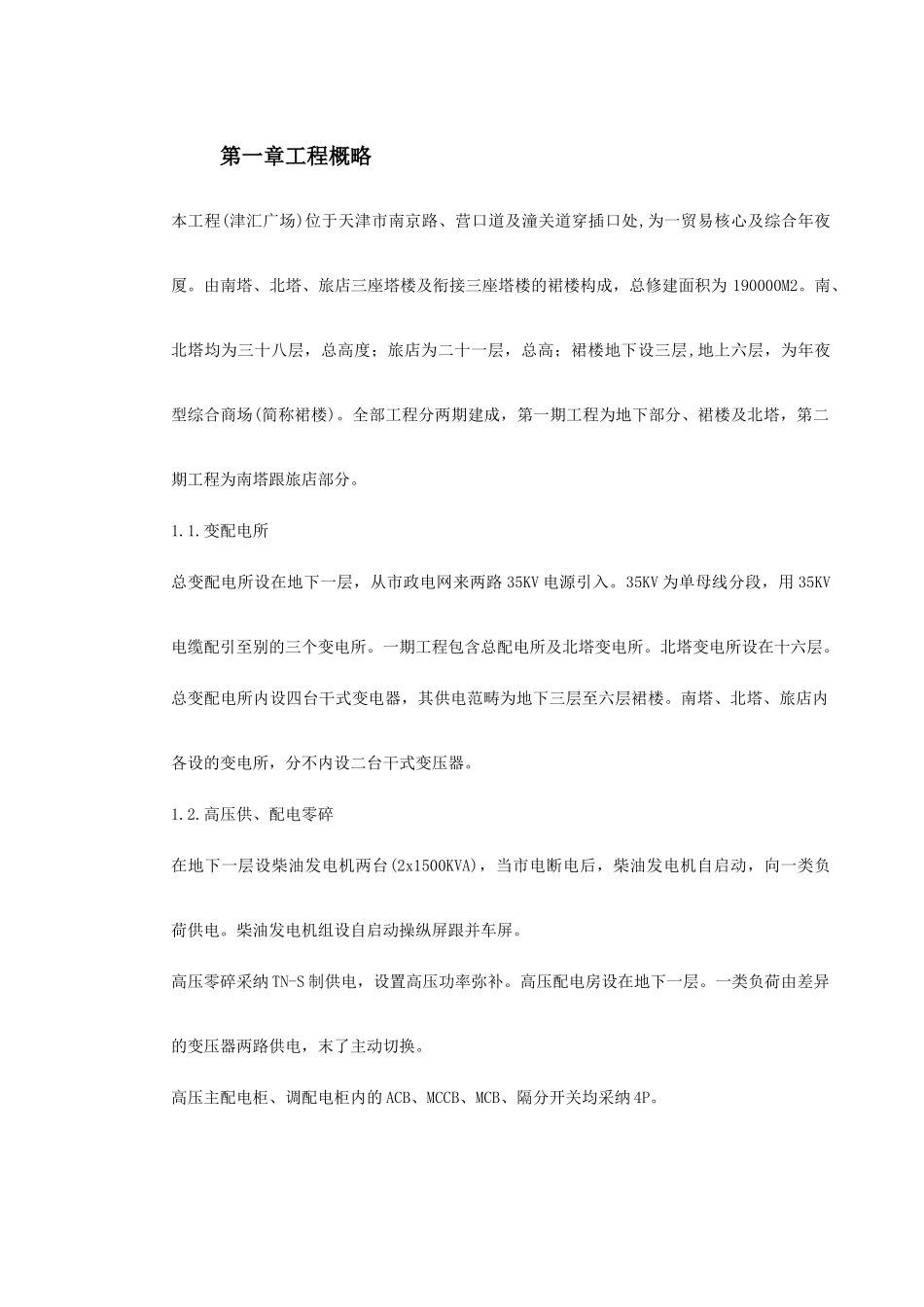

建筑行业0047 某配电所施工组织设计 _第2页
2/31
建筑行业0047 某配电所施工组织设计 _第3页
3/31
目录第一章工程概略本工程(津汇广场)位于天津市南京路、营口道及潼关道穿插口处,为一贸易核心及综合年夜厦。由南塔、北塔、旅店三座塔楼及衔接三座塔楼的裙楼构成,总修建面积为190000M2。南、北塔均为三十八层,总高度;旅店为二十一层,总高;裙楼地下设三层,地上六层,为年夜型综合商场(简称裙楼)。全部工程分两期建成,第一期工程为地下部分、裙楼及北塔,第二期工程为南塔跟旅店部分。1.1.变配电所总变配电所设在地下一层,从市政电网来两路35KV电源引入。35KV为单母线分段,用35KV电缆配引至别的三个变电所。一期工程包含总配电所及北塔变电所。北塔变电所设在十六层。总变配电所内设四台干式变电器,其供电范畴为地下三层至六层裙楼。南塔、北塔、旅店内各设的变电所,分不内设二台干式变压器。1.2.高压供、配电零碎在地下一层设柴油发电机两台(2x1500KVA),当市电断电后,柴油发电机自启动,向一类负荷供电。柴油发电机组设自启动操纵屏跟并车屏。高压零碎采纳TN-S制供电,设置高压功率弥补。高压配电房设在地下一层。一类负荷由差异的变压器两路供电,末了主动切换。高压主配电柜、调配电柜内的ACB、MCCB、MCB、隔分开关均采纳4P。消防装备〔如消防泵、消防电梯、消防风机〕选用矿物绝缘防火电缆BTTZ跟云母绝缘耐火电缆供电;一般装备配电选用阻燃交联聚乙烯绝缘电力电缆供电;支线电缆沿防火槽式电缆桥架敷设。要紧能源装备电源分不由北塔、南塔、旅店内的电气竖井,用麋集母排或电缆下行至裙楼及塔楼各层的配电间。楼外线管采纳表里镀锌扣压式薄壁电线管。1.3.照明零碎裙楼年夜众地区照明以日光灯盘为主,辅以筒灯。年夜众地区设带电池组件的应急、分散照明灯。裙楼商场内业务地区的照明电源跟年夜众地区的照明电源分不由差异的配电箱供电。塔楼楼梯、走道设应急、分散照明。一至七层塔楼楼梯、走道由单独的配电箱供电。七层以上塔楼内的消防楼梯、种种竖井内的照明由七层的配电箱双路供电;七层以上塔楼内电梯前室跟走道内的照明分不由12/F、20/F、28/F电气竖井内的配电箱双路供电。塔楼内每户在厨房内设户内配电盒。塔楼内住户供电电源〔自后加变压器来〕跟设于各层的电气室内电度表箱为前期工程,不包含在本期工程内。室外路灯--楼前排斥广场设向下及向上映射修建物的射灯,广场前设柱顶灯17盏,楼侧、后设柱上路灯8盏,由2/F年夜众地区照明配电箱供电。1.4.防雷接地零碎变压器中性点、高低压柜外框、柴油发电机、MDF/主动交代机零碎装备跟消防操纵核心的装备的接地,由镀锌扁铁与构造预埋件联接引至结合接地体。变压器室、高低压配电房、发电机房用镀锌扁铁沿墙并与构造预埋件联接敷设作均压带。应用修建物桩基及底板内钢筋做电力零碎接地跟防雷接地结合接地体,室外另做四团体工接地体,保障接地电阻不年夜于1Ω。应用柱内双主筋做引下线,主筋下端与根底内接地体的钢筋焊牢。主筋上端伸出柱顶500mm,以便与避雷装置相连。泅水池地区,将地区内所金属管道、金属外壳均与接地线衔接,并在配电间处与接地支线衔接。公寓卫生间内的一切外露金属管道均要接地。屋顶设避雷带,在一些重点部位装设避雷针保护。1.5.为防侧击雷跟等电位衔接采纳以下方法:1.5.1.修建物内的钢筋互相衔接。1.5.2.将30M及以上部分外墙上的拦杆,金属门窗等较年夜金属物直截了当或通过门窗埋铁与防雷装置相连。1.5.3.将修建内种种竖向金属管道每三层与圈梁的钢筋衔接一次,此圈梁的钢筋与防雷引下线接通。一切超过屋面的金属物体及管道等均与避雷带做电气衔接。第二章施工打算(由于如今不理解土建及其余相关工程的进度打算,以下假设至九九年七月种种施工前提均已存在。假设到时某些前提不克不及存在,本施工打算跟进度打算那么按实践情况作耽搁调剂,以保障定期竣工为目的。)2.1.施工预备:2.1.1.熟习图纸、国家标准及所在标准,对打算中存在的征询题细心复核,并在会审中提出处置。2.1.2.体例好工程量估算,并将估算中的材料剖析,提交材料员、机器员作为开工前后种种需要机器、东西材料、非标装备、半制品提早连续出场的按照。2.1.3.落实好职工跟工程部职员的食宿,打算好现场施工,材料的堆放地位及...
