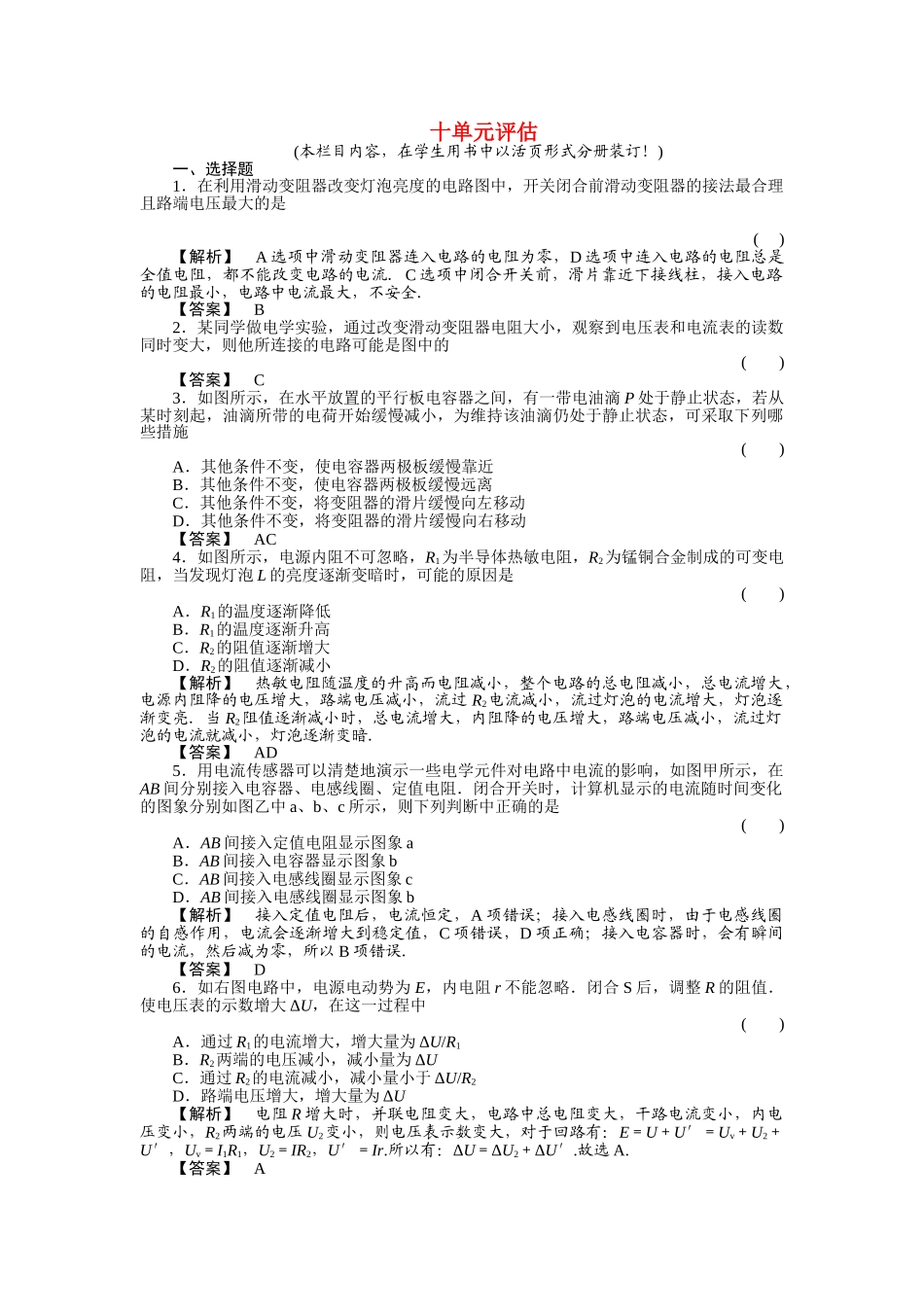

十单元评估(本栏目内容，在学生用书中以活页形式分册装订！)一、选择题1．在利用滑动变阻器改变灯泡亮度的电路图中，开关闭合前滑动变阻器的接法最合理且路端电压最大的是()【解析】A选项中滑动变阻器连入电路的电阻为零，D选项中连入电路的电阻总是全值电阻，都不能改变电路的电流．C选项中闭合开关前，滑片靠近下接线柱，接入电路的电阻最小，电路中电流最大，不安全．【答案】B2．某同学做电学实验，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是图中的()【答案】C3．如图所示，在水平放置的平行板电容器之间，有一带电油滴P处于静止状态，若从某时刻起，油滴所带的电荷开始缓慢减小，为维持该油滴仍处于静止状态，可采取下列哪些措施()A．其他条件不变，使电容器两极板缓慢靠近B．其他条件不变，使电容器两极板缓慢远离C．其他条件不变，将变阻器的滑片缓慢向左移动D．其他条件不变，将变阻器的滑片缓慢向右移动【答案】AC4．如图所示，电源内阻不可忽略，R1为半导体热敏电阻，R2为锰铜合金制成的可变电阻，当发现灯泡L的亮度逐渐变暗时，可能的原因是()A．R1的温度逐渐降低B．R1的温度逐渐升高C．R2的阻值逐渐增大D．R2的阻值逐渐减小【解析】热敏电阻随温度的升高而电阻减小，整个电路的总电阻减小，总电流增大，电源内阻降的电压增大，路端电压减小，流过R2电流减小，流过灯泡的电流增大，灯泡逐渐变亮．当R2阻值逐渐减小时，总电流增大，内阻降的电压增大，路端电压减小，流过灯泡的电流就减小，灯泡逐渐变暗．【答案】AD5．用电流传感器可以清楚地演示一些电学元件对电路中电流的影响，如图甲所示，在AB间分别接入电容器、电感线圈、定值电阻．闭合开关时，计算机显示的电流随时间变化的图象分别如图乙中a、b、c所示，则下列判断中正确的是()A．AB间接入定值电阻显示图象aB．AB间接入电容器显示图象bC．AB间接入电感线圈显示图象cD．AB间接入电感线圈显示图象b【解析】接入定值电阻后，电流恒定，A项错误；接入电感线圈时，由于电感线圈的自感作用，电流会逐渐增大到稳定值，C项错误，D项正确；接入电容器时，会有瞬间的电流，然后减为零，所以B项错误．【答案】D6．如右图电路中，电源电动势为E，内电阻r不能忽略．闭合S后，调整R的阻值．使电压表的示数增大ΔU，在这一过程中()A．通过R1的电流增大，增大量为ΔU/R1B．R2两端的电压减小，减小量为ΔUC．通过R2的电流减小，减小量小于ΔU/R2D．路端电压增大，增大量为ΔU【解析】电阻R增大时，并联电阻变大，电路中总电阻变大，干路电流变小，内电压变小，R2两端的电压U2变小，则电压表示数变大，对于回路有：E＝U＋U′＝Uv＋U2＋U′，Uv＝I1R1，U2＝IR2，U′＝Ir.所以有：ΔU＝ΔU2＋ΔU′.故选A.【答案】A7．压敏电阻的阻值随所受压力的增大而减小，某研究性学习小组利用压敏电阻判断升降机运动状态的装置，其工作原理如图甲所示，将压敏电阻和两块挡板固定在升降机内，中间放一个绝缘重球，当升降机静止时，电流表的示数为I0，在升降机做直线运动的过程中，电流表的示数如下图乙所示，下列判断正确的是()A．从0到t1时间内，升降机做匀加速直线运动B．从t1到t2时间内，升降机做匀加速直线运动C．从t1到t2时间内，重球处于超重状态D．从t1到t2时间内，升降机可能静止【解析】由压敏电阻的特点知，0到t1时间内电流I最大，压敏电阻的阻值最小，故所受的压力最大、恒定，故升降机做匀加速直线运动，A正确；t1到t2时间内，I均匀减小，所以压敏电阻所受的压力均匀减小，但压力仍大于重力，所以升降机做加速度越来越小的加速运动，B错误，C正确．由于升降机一直加速，所以t2到t3时间内，升降机不可能静止，而应该是做匀速直线运动．【答案】AC8．(2009年浙江金丽衢十二校联考)在如图所示的电路中，电源电动势为E，内阻为r，闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q，R2上消耗的功率为P2，将滑动变阻器P的滑动触头从图示位置向a端移动一些，待电流达到稳定后，则与P移动前相比()A．U变小B．I变小C．Q增大D．P2变小【解析】滑动变阻器的滑...
