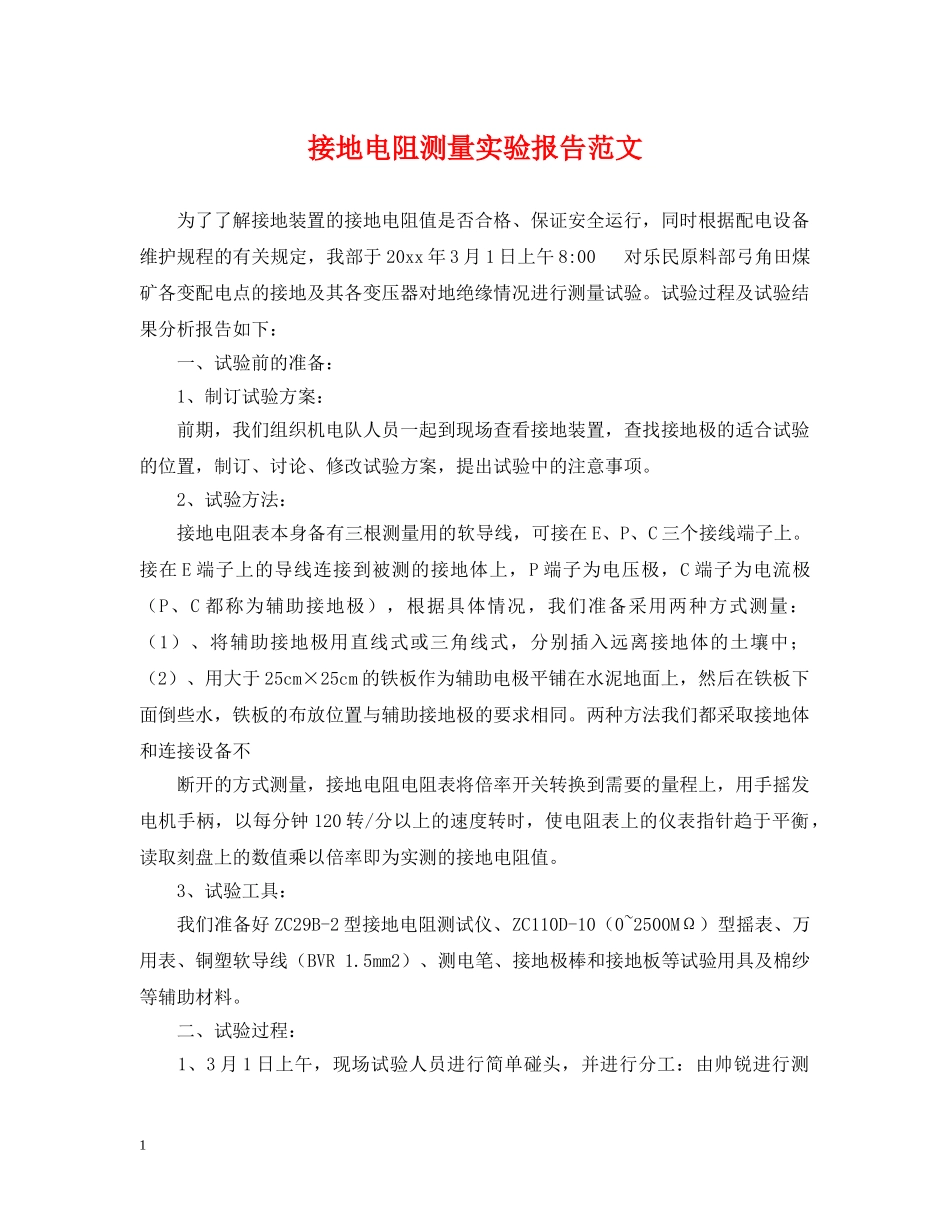

接地电阻测量实验报告范文为了了解接地装置的接地电阻值是否合格、保证安全运行，同时根据配电设备维护规程的有关规定，我部于20xx年3月1日上午8:00对乐民原料部弓角田煤矿各变配电点的接地及其各变压器对地绝缘情况进行测量试验
试验过程及试验结果分析报告如下：一、试验前的准备：1、制订试验方案：前期，我们组织机电队人员一起到现场查看接地装置，查找接地极的适合试验的位置，制订、讨论、修改试验方案，提出试验中的注意事项
2、试验方法：接地电阻表本身备有三根测量用的软导线，可接在E、P、C三个接线端子上
接在E端子上的导线连接到被测的接地体上，P端子为电压极，C端子为电流极（P、C都称为辅助接地极），根据具体情况，我们准备采用两种方式测量：（1）、将辅助接地极用直线式或三角线式，分别插入远离接地体的土壤中；（2）、用大于25cm×25cm的铁板作为辅助电极平铺在水泥地面上，然后在铁板下面倒些水，铁板的布放位置与辅助接地极的要求相同
两种方法我们都采取接地体和连接设备不断开的方式测量，接地电阻电阻表将倍率开关转换到需要的量程上，用手摇发电机手柄，以每分钟120转/分以上的速度转时，使电阻表上的仪表指针趋于平衡，读取刻盘上的数值乘以倍率即为实测的接地电阻值
3、试验工具：我们准备好ZC29B-2型接地电阻测试仪、ZC110D-10（0~2500MΩ）型摇表、万用表、铜塑软导线（BVR1
5mm2）、测电笔、接地极棒和接地板等试验用具及棉纱等辅助材料
二、试验过程：1、3月1日上午，现场试验人员进行简单碰头，并进行分工：由帅锐进行测1此资料由网络收集而来，如有侵权请告知上传者立即删除
资料共分享，我们负责传递知识
量、值班人员蔡富贵和彭余坤配合操作、陈应沫记录、班长方兴华负责监护；2、8:45试验开始；3、测
