关于xrd物相分析实验报告范文VIP免费

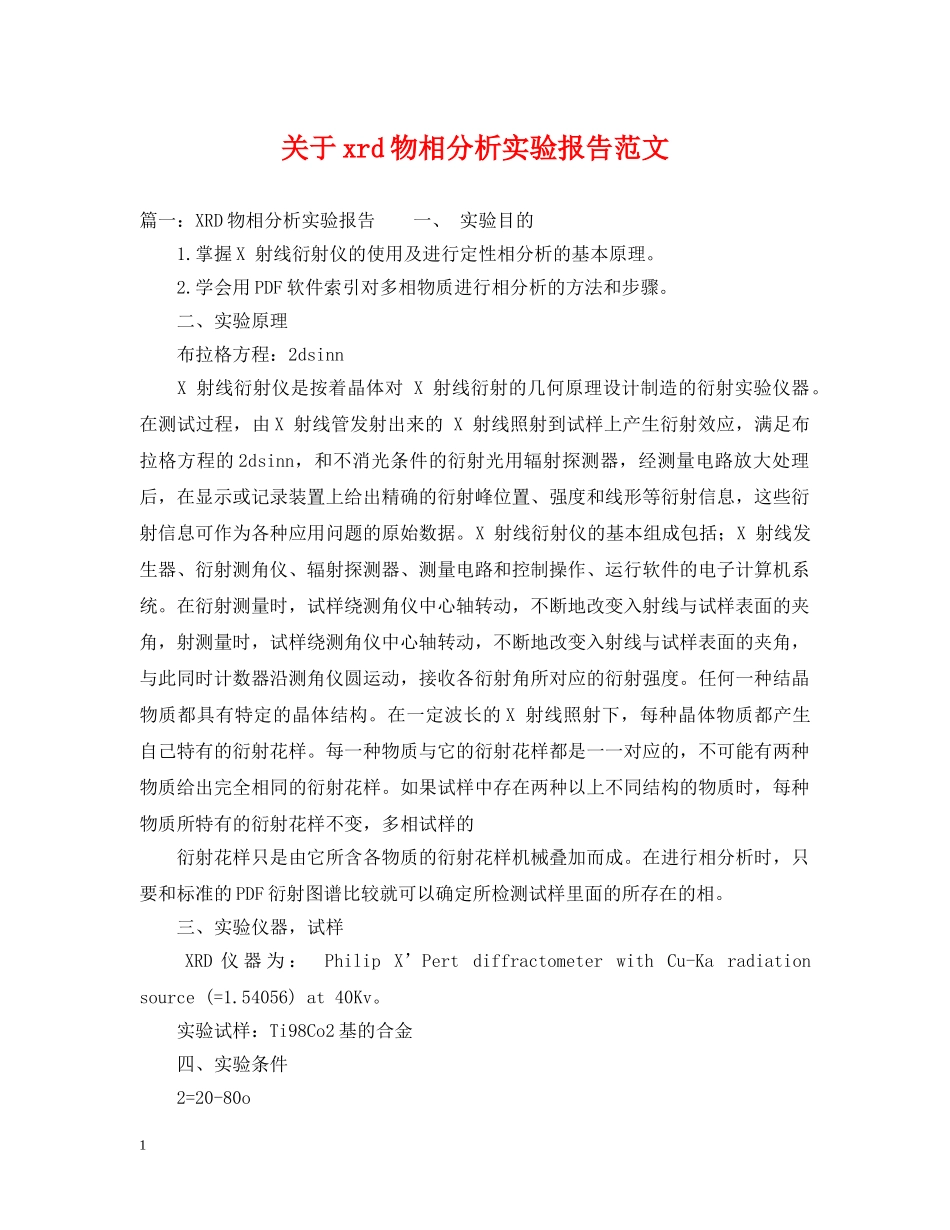

关于xrd物相分析实验报告范文_第1页
1/5

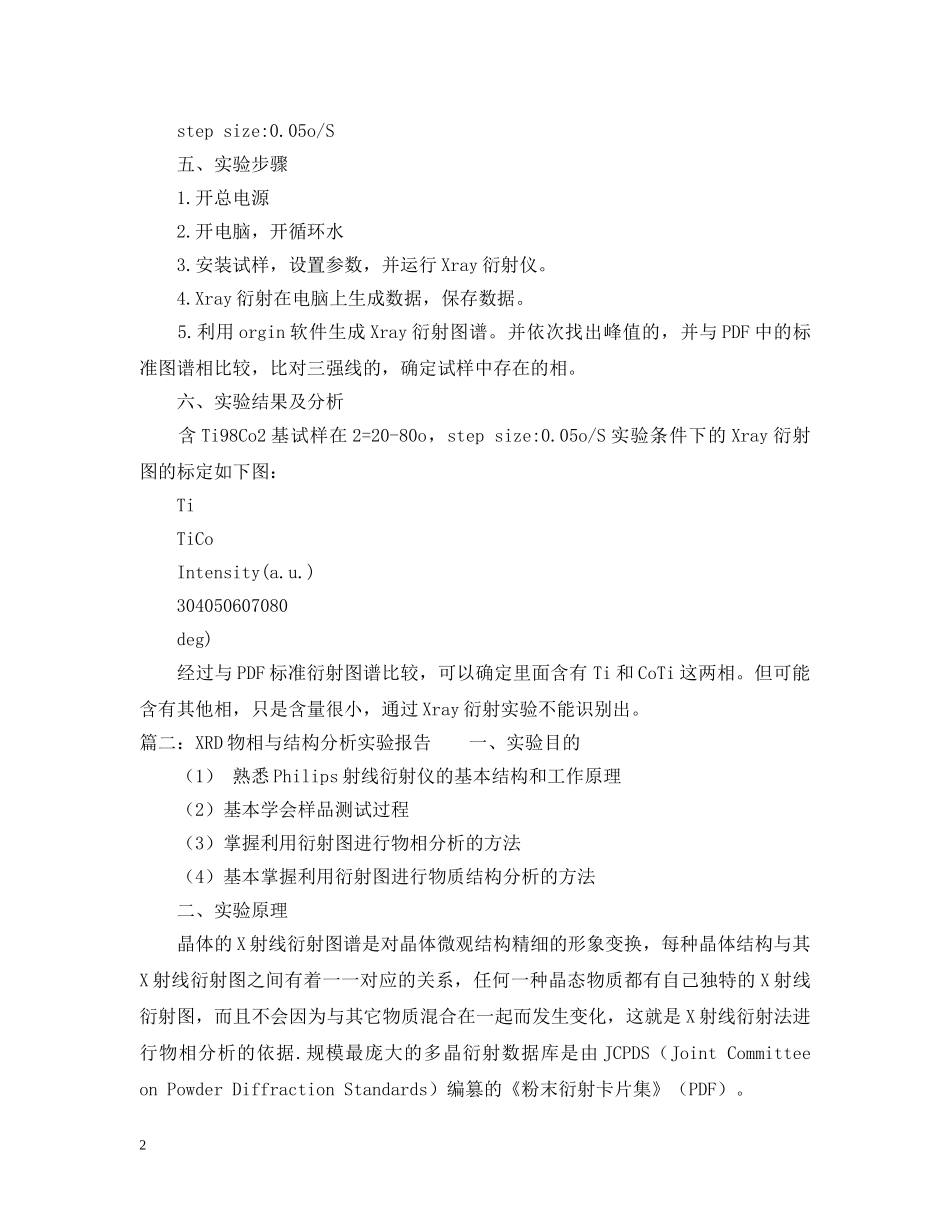

关于xrd物相分析实验报告范文_第2页
2/5

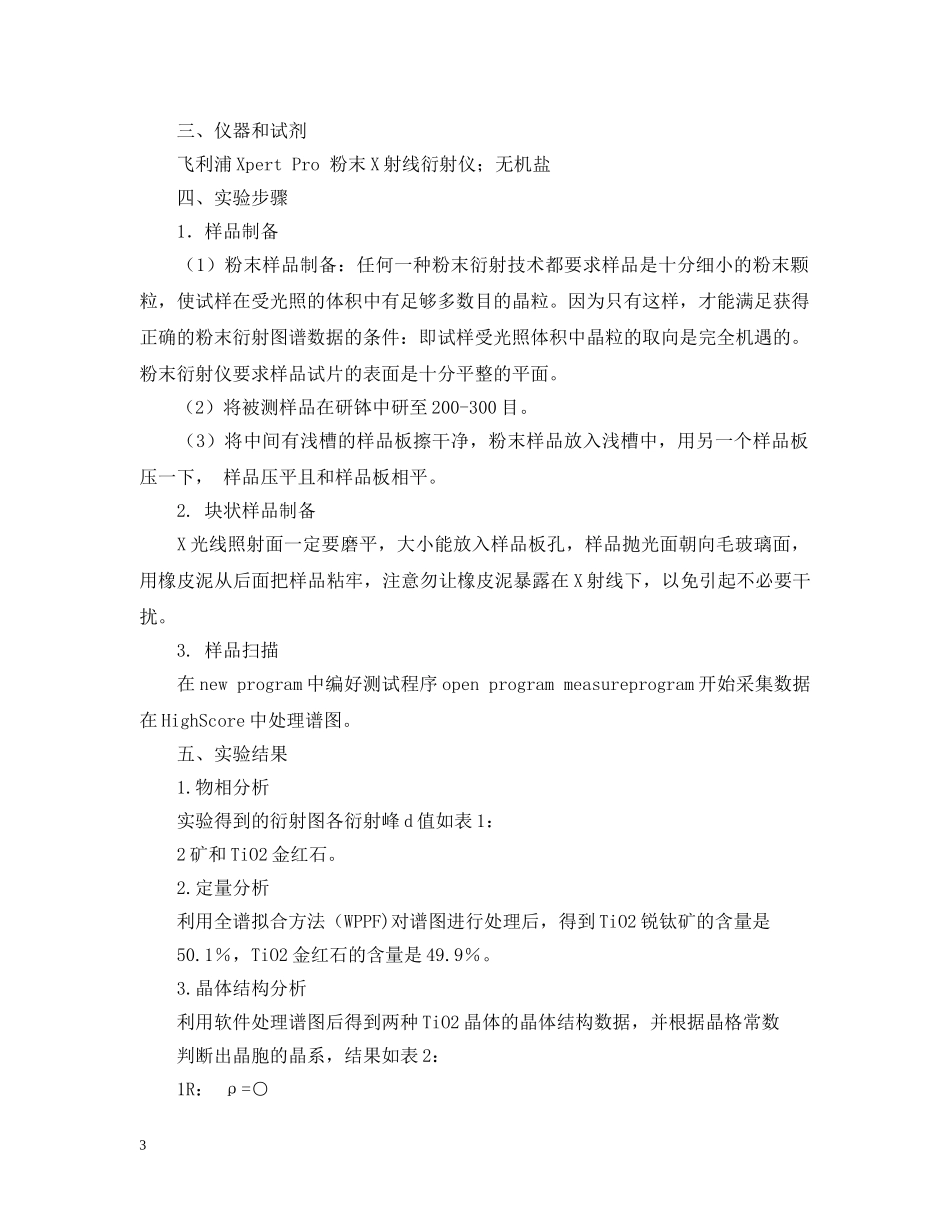

关于xrd物相分析实验报告范文_第3页
3/5
此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。关于xrd物相分析实验报告范文篇一:XRD物相分析实验报告一、实验目的1.掌握X射线衍射仪的使用及进行定性相分析的基本原理。2.学会用PDF软件索引对多相物质进行相分析的方法和步骤。二、实验原理布拉格方程:2dsinnX射线衍射仪是按着晶体对X射线衍射的几何原理设计制造的衍射实验仪器。在测试过程,由X射线管发射出来的X射线照射到试样上产生衍射效应,满足布拉格方程的2dsinn,和不消光条件的衍射光用辐射探测器,经测量电路放大处理后,在显示或记录装置上给出精确的衍射峰位置、强度和线形等衍射信息,这些衍射信息可作为各种应用问题的原始数据。X射线衍射仪的基本组成包括;X射线发生器、衍射测角仪、辐射探测器、测量电路和控制操作、运行软件的电子计算机系统。在衍射测量时,试样绕测角仪中心轴转动,不断地改变入射线与试样表面的夹角,射测量时,试样绕测角仪中心轴转动,不断地改变入射线与试样表面的夹角,与此同时计数器沿测角仪圆运动,接收各衍射角所对应的衍射强度。任何一种结晶物质都具有特定的晶体结构。在一定波长的X射线照射下,每种晶体物质都产生自己特有的衍射花样。每一种物质与它的衍射花样都是一一对应的,不可能有两种物质给出完全相同的衍射花样。如果试样中存在两种以上不同结构的物质时,每种物质所特有的衍射花样不变,多相试样的衍射花样只是由它所含各物质的衍射花样机械叠加而成。在进行相分析时,只要和标准的PDF衍射图谱比较就可以确定所检测试样里面的所存在的相。三、实验仪器,试样XRD仪器为:PhilipX’PertdiffractometerwithCu-Karadiationsource(=1.54056)at40Kv。实验试样:Ti98Co2基的合金四、实验条件2=20-80o1此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。stepsize:0.05o/S五、实验步骤1.开总电源2.开电脑,开循环水3.安装试样,设置参数,并运行Xray衍射仪。4.Xray衍射在电脑上生成数据,保存数据。5.利用orgin软件生成Xray衍射图谱。并依次找出峰值的,并与PDF中的标准图谱相比较,比对三强线的,确定试样中存在的相。六、实验结果及分析含Ti98Co2基试样在2=20-80o,stepsize:0.05o/S实验条件下的Xray衍射图的标定如下图:TiTiCoIntensity(a.u.)304050607080deg)经过与PDF标准衍射图谱比较,可以确定里面含有Ti和CoTi这两相。但可能含有其他相,只是含量很小,通过Xray衍射实验不能识别出。篇二:XRD物相与结构分析实验报告一、实验目的(1)熟悉Philips射线衍射仪的基本结构和工作原理(2)基本学会样品测试过程(3)掌握利用衍射图进行物相分析的方法(4)基本掌握利用衍射图进行物质结构分析的方法二、实验原理晶体的X射线衍射图谱是对晶体微观结构精细的形象变换,每种晶体结构与其X射线衍射图之间有着一一对应的关系,任何一种晶态物质都有自己独特的X射线衍射图,而且不会因为与其它物质混合在一起而发生变化,这就是X射线衍射法进行物相分析的依据.规模最庞大的多晶衍射数据库是由JCPDS(JointCommitteeonPowderDiffractionStandards)编篡的《粉末衍射卡片集》(PDF)。2此资料由网络收集而来,如有侵权请告知上传者立即删除。资料共分享,我们负责传递知识。三、仪器和试剂飞利浦XpertPro粉末X射线衍射仪;无机盐四、实验步骤1.样品制备(1)粉末样品制备:任何一种粉末衍射技术都要求样品是十分细小的粉末颗粒,使试样在受光照的体积中有足够多数目的晶粒。因为只有这样,才能满足获得正确的粉末衍射图谱数据的条件:即试样受光照体积中晶粒的取向是完全机遇的。粉末衍射仪要求样品试片的表面是十分平整的平面。(2)将被测样品在研钵中研至200-300目。(3)将中间有浅槽的样品板擦干净,粉末样品放入浅槽中,用另一个样品板压一下,样品压平且和样品板相平。2.块状样品制备X光线照射面一定要磨平,大小能放入样品板孔,样品抛光面朝向毛玻璃面,用橡皮泥从后面把样品粘牢,注意勿让橡皮泥暴露在X射线下,以免引起不必要干扰。3.样品扫描在newprogram中编好测试程序openprogrammeasurepro...
