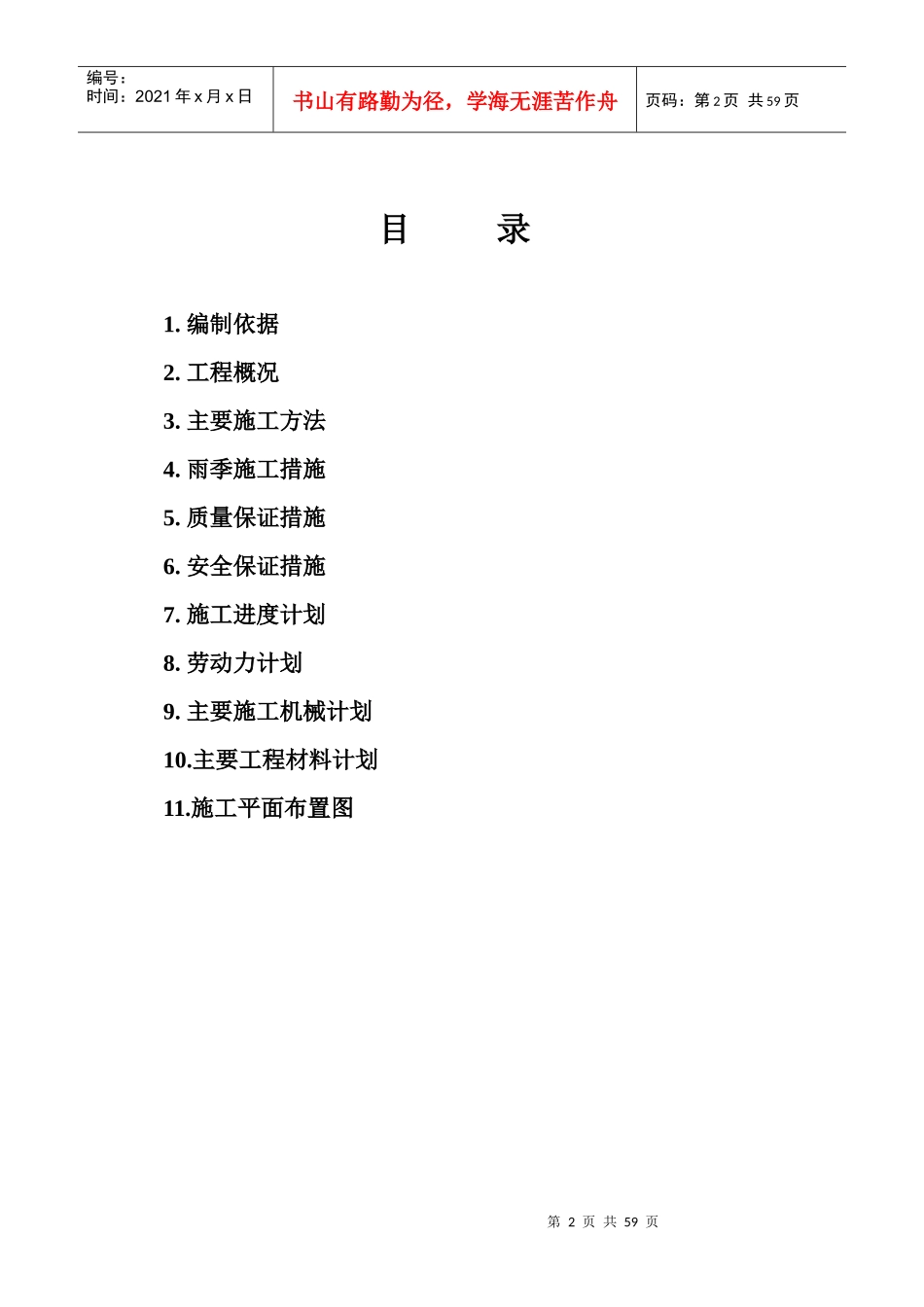

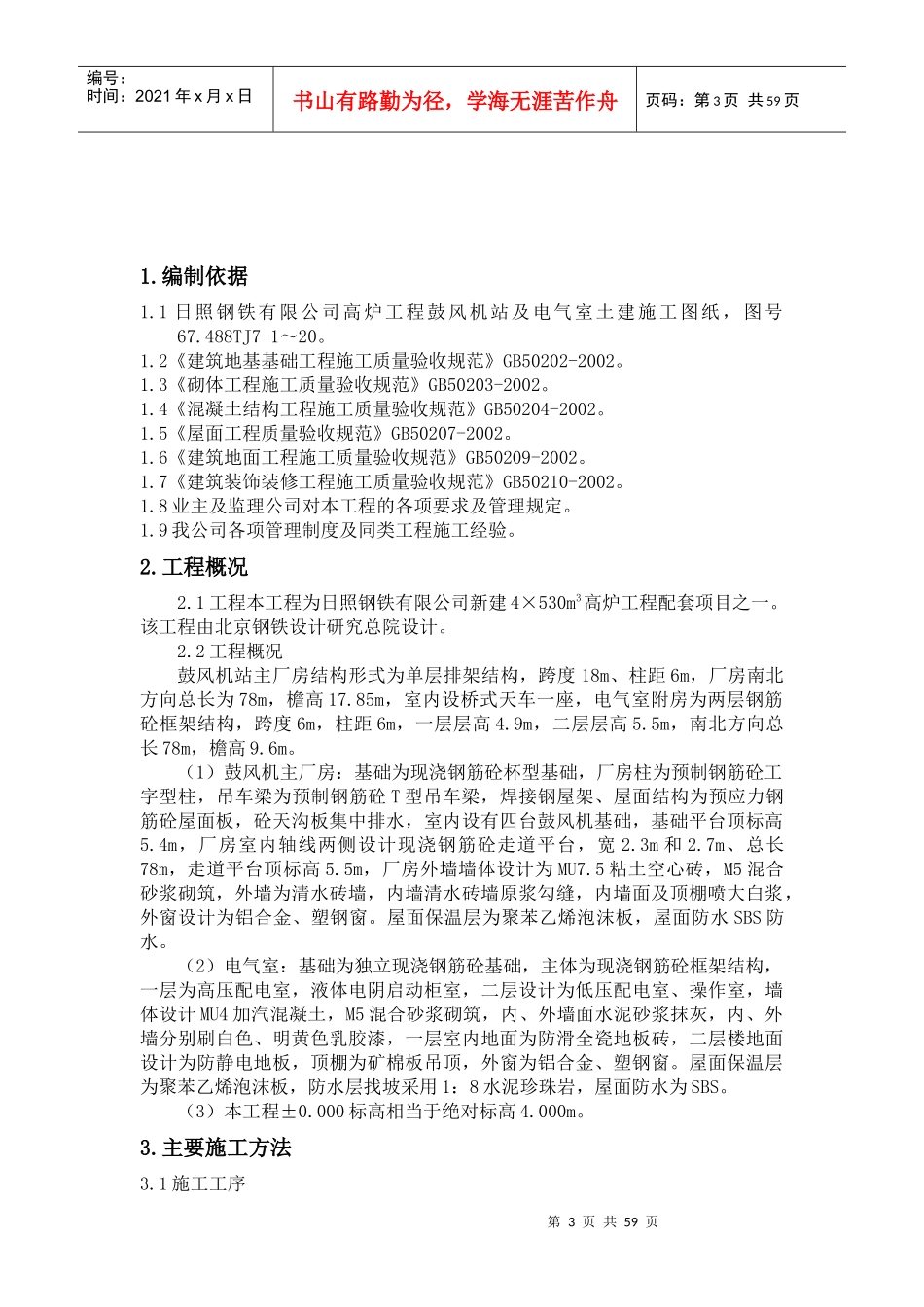

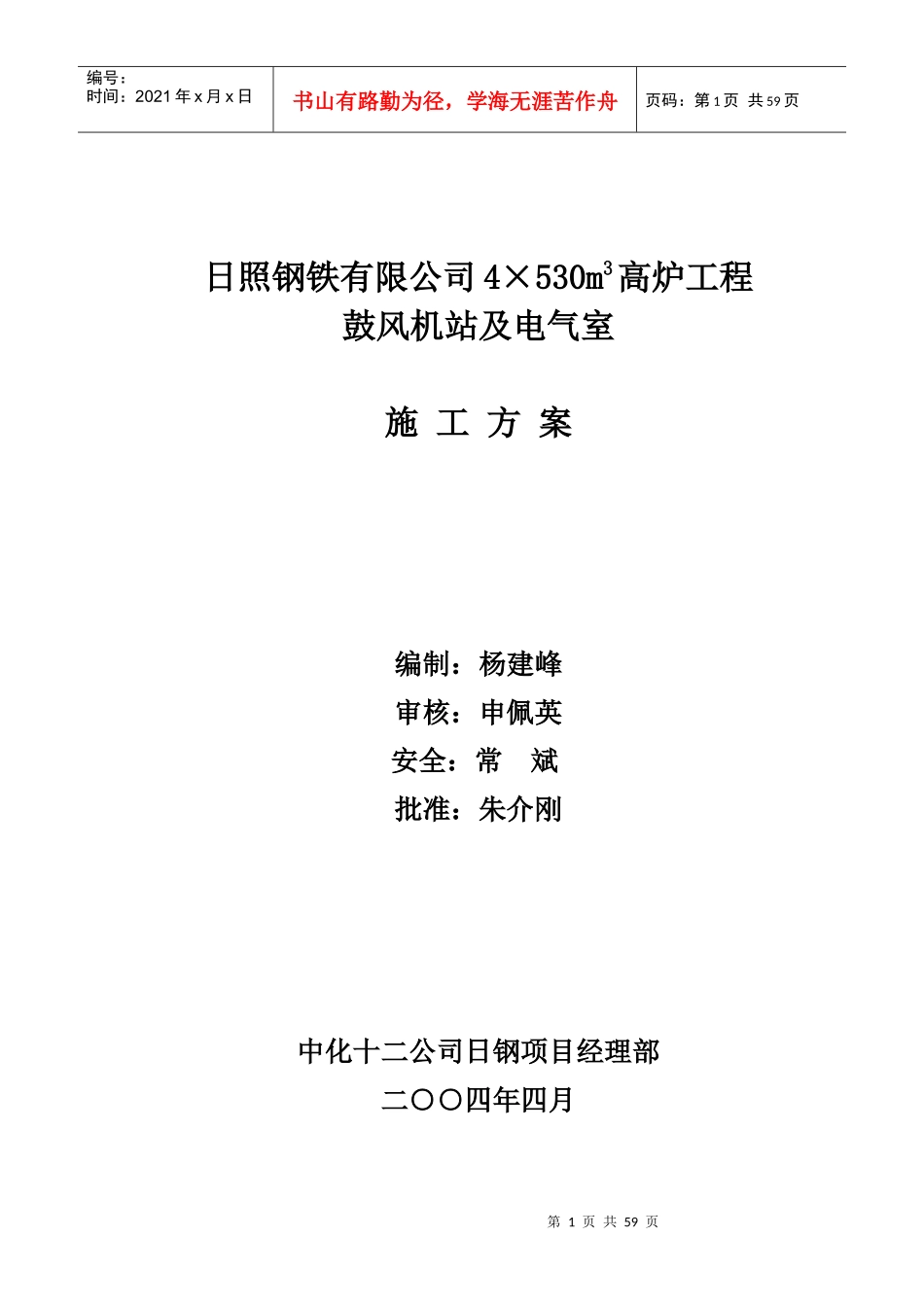

第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页日照钢铁有限公司4×530m3高炉工程鼓风机站及电气室施工方案编制：杨建峰审核：申佩英安全：常斌批准：朱介刚中化十二公司日钢项目经理部二○○四年四月第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页目录1.编制依据2.工程概况3.主要施工方法4.雨季施工措施5.质量保证措施6.安全保证措施7.施工进度计划8.劳动力计划9.主要施工机械计划10.主要工程材料计划11.施工平面布置图第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页1.编制依据1.1日照钢铁有限公司高炉工程鼓风机站及电气室土建施工图纸，图号67.488TJ7-1～20。1.2《建筑地基基础工程施工质量验收规范》GB50202-2002。1.3《砌体工程施工质量验收规范》GB50203-2002。1.4《混凝土结构工程施工质量验收规范》GB50204-2002。1.5《屋面工程质量验收规范》GB50207-2002。1.6《建筑地面工程施工质量验收规范》GB50209-2002。1.7《建筑装饰装修工程施工质量验收规范》GB50210-2002。1.8业主及监理公司对本工程的各项要求及管理规定。1.9我公司各项管理制度及同类工程施工经验。2.工程概况2.1工程本工程为日照钢铁有限公司新建4×530m3高炉工程配套项目之一。该工程由北京钢铁设计研究总院设计。2.2工程概况鼓风机站主厂房结构形式为单层排架结构，跨度18m、柱距6m，厂房南北方向总长为78m，檐高17.85m，室内设桥式天车一座，电气室附房为两层钢筋砼框架结构，跨度6m，柱距6m，一层层高4.9m，二层层高5.5m，南北方向总长78m，檐高9.6m。（1）鼓风机主厂房：基础为现浇钢筋砼杯型基础，厂房柱为预制钢筋砼工字型柱，吊车梁为预制钢筋砼T型吊车梁，焊接钢屋架、屋面结构为预应力钢筋砼屋面板，砼天沟板集中排水，室内设有四台鼓风机基础，基础平台顶标高5.4m，厂房室内轴线两侧设计现浇钢筋砼走道平台，宽2.3m和2.7m、总长78m，走道平台顶标高5.5m，厂房外墙墙体设计为MU7.5粘土空心砖，M5混合砂浆砌筑，外墙为清水砖墙，内墙清水砖墙原浆勾缝，内墙面及顶棚喷大白浆，外窗设计为铝合金、塑钢窗。屋面保温层为聚苯乙烯泡沫板，屋面防水SBS防水。（2）电气室：基础为独立现浇钢筋砼基础，主体为现浇钢筋砼框架结构，一层为高压配电室，液体电阴启动柜室，二层设计为低压配电室、操作室，墙体设计MU4加汽混凝土，M5混合砂浆砌筑，内、外墙面水泥砂浆抹灰，内、外墙分别刷白色、明黄色乳胶漆，一层室内地面为防滑全瓷地板砖，二层楼地面设计为防静电地板，顶棚为矿棉板吊顶，外窗为铝合金、塑钢窗。屋面保温层为聚苯乙烯泡沫板，防水层找坡采用1：8水泥珍珠岩，屋面防水为SBS。（3）本工程±0.000标高相当于绝对标高4.000m。3.主要施工方法3.1施工工序第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页3.2钢筋砼预制构件施工3.3基础工程施工。3.4主体工程施工。3.5装饰、装修工程施工。3.6屋面防水工程施工。3.1施工工序：3.1.1钢屋架砼构件工程施工预制场地整平水、电、路通、机械设备安装施工技术安全交底胎膜砌筑、抹灰、配制木模板预埋件、钢筋预制、安装、绑扎模板组对安装自检及甲方监理检验砼搅拌、运输、浇筑模板拆除构件成品养护构件砼试件抗压实验砼构件翻身脱模构件二次搬运3.1.2基础工程施工接收桩基工程完工报告现场整平施工安全技术交底工程定位放线甲方、监理复检基础土方挖运褥垫层级配砂石施工甲方监理检验基础垫层基础钢筋预制、安装基础模板安装甲方监理检验基础砼搅拌、泵送、浇筑基础模板拆除基础砼成品养护甲方监理检验基础土方人工夯填基础放线。3.1.3主体工程施工主跨预制构件吊装、附跨一层梁板、柱、钢筋、模板、砼施工主跨钢屋架、屋面板安装、附跨二层梁板、柱、钢筋、模板、砼施工主跨走道板、鼓风机基础、设备基础施工。3.1.4装饰、装修工程施工主跨、附房内、外墙砌筑主跨、附跨内、外门窗主跨内、外墙喷白涂料附房防静电地板、矿棉板吊顶施工配合工艺、设备、电气...
