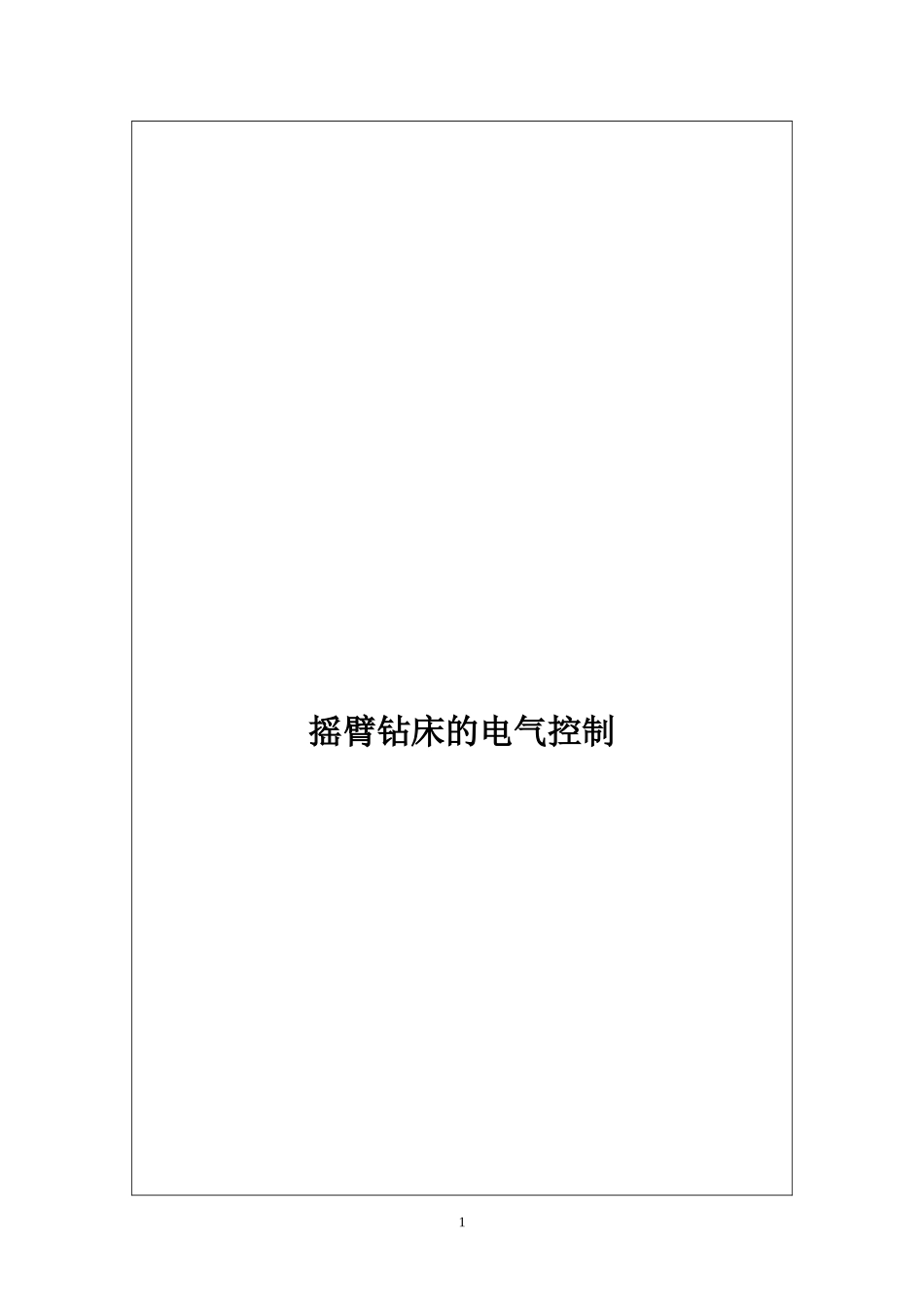

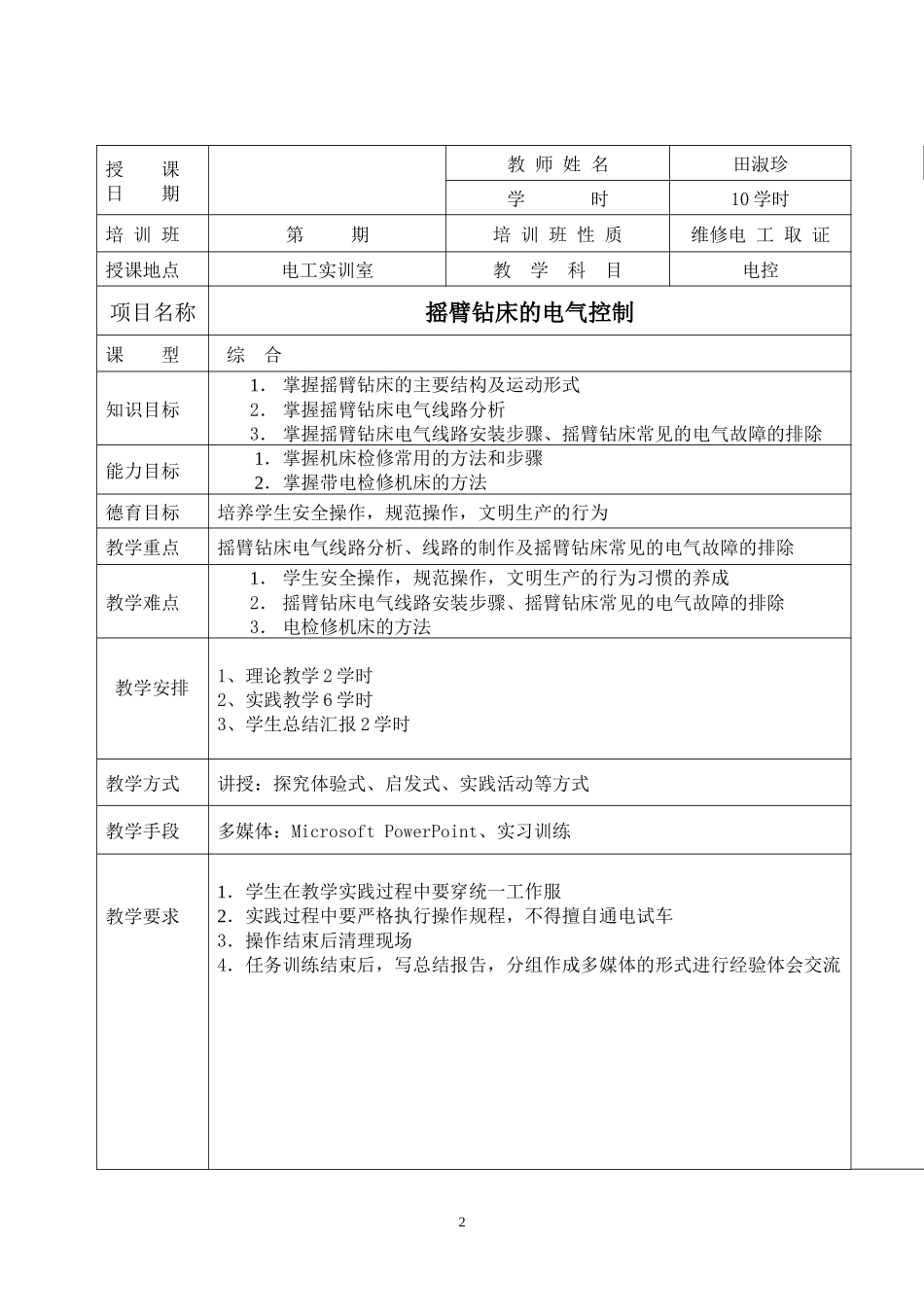

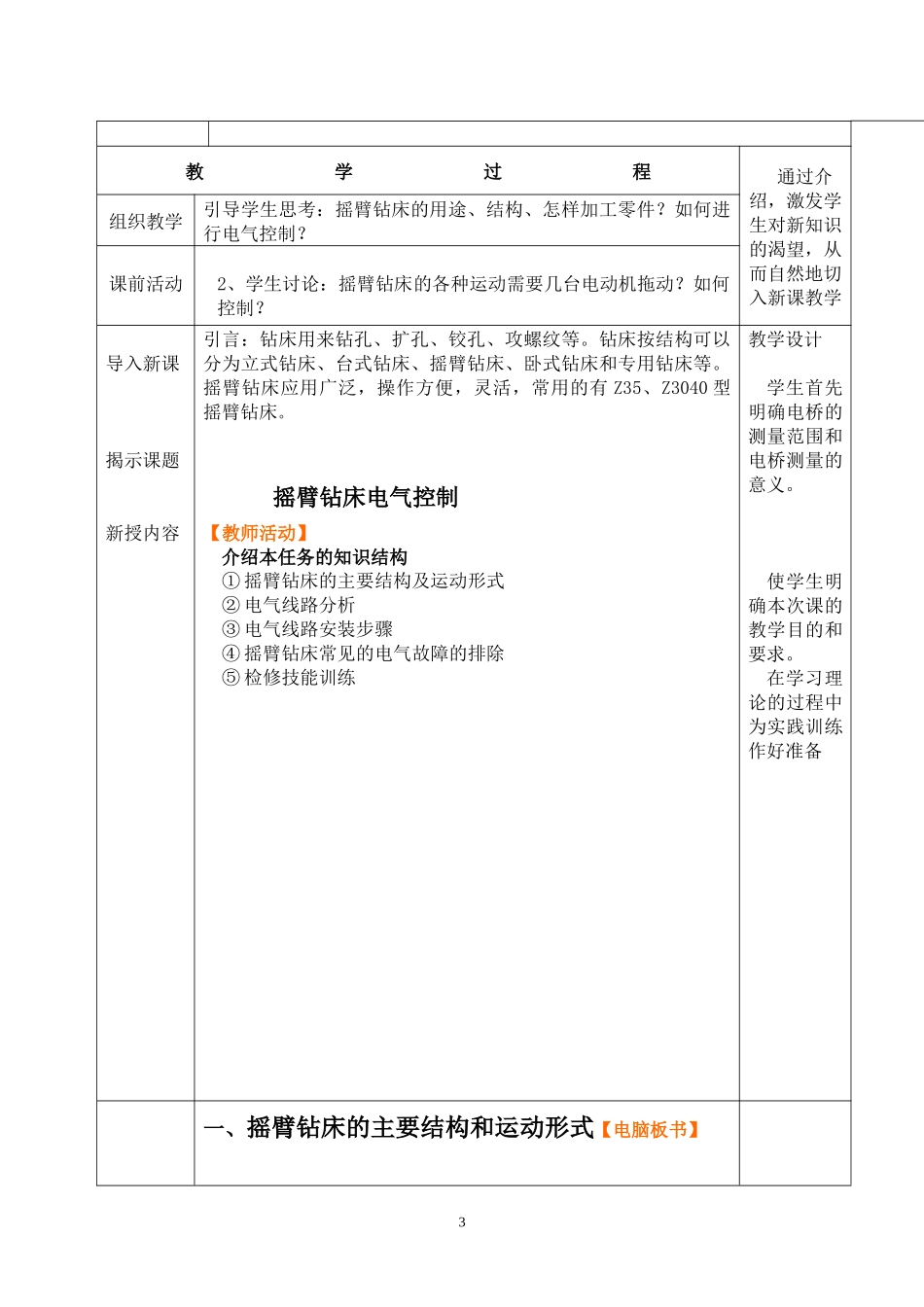

摇臂钻床的电气控制1授课日期教师姓名田淑珍学时10学时培训班第期培训班性质维修电工取证授课地点电工实训室教学科目电控项目名称摇臂钻床的电气控制课型综合知识目标1．掌握摇臂钻床的主要结构及运动形式2．掌握摇臂钻床电气线路分析3．掌握摇臂钻床电气线路安装步骤、摇臂钻床常见的电气故障的排除能力目标1．掌握机床检修常用的方法和步骤2．掌握带电检修机床的方法德育目标培养学生安全操作，规范操作，文明生产的行为教学重点摇臂钻床电气线路分析、线路的制作及摇臂钻床常见的电气故障的排除教学难点1．学生安全操作，规范操作，文明生产的行为习惯的养成2．摇臂钻床电气线路安装步骤、摇臂钻床常见的电气故障的排除3．电检修机床的方法教学安排1、理论教学2学时2、实践教学6学时3、学生总结汇报2学时教学方式讲授：探究体验式、启发式、实践活动等方式教学手段多媒体：MicrosoftPowerPoint、实习训练教学要求1．学生在教学实践过程中要穿统一工作服2．实践过程中要严格执行操作规程，不得擅自通电试车3．操作结束后清理现场4．任务训练结束后，写总结报告，分组作成多媒体的形式进行经验体会交流2教学过程通过介绍，激发学生对新知识的渴望，从而自然地切入新课教学组织教学引导学生思考：摇臂钻床的用途、结构、怎样加工零件？如何进行电气控制？课前活动2、学生讨论：摇臂钻床的各种运动需要几台电动机拖动？如何控制？导入新课揭示课题新授内容引言：钻床用来钻孔、扩孔、铰孔、攻螺纹等。钻床按结构可以分为立式钻床、台式钻床、摇臂钻床、卧式钻床和专用钻床等。摇臂钻床应用广泛，操作方便，灵活，常用的有Z35、Z3040型摇臂钻床。摇臂钻床电气控制【教师活动】介绍本任务的知识结构①摇臂钻床的主要结构及运动形式②电气线路分析③电气线路安装步骤④摇臂钻床常见的电气故障的排除⑤检修技能训练教学设计学生首先明确电桥的测量范围和电桥测量的意义。使学生明确本次课的教学目的和要求。在学习理论的过程中为实践训练作好准备一、摇臂钻床的主要结构和运动形式【电脑板书】3重点讲解摇臂钻床的运动形式和电机拖动的特点提出问题教学重点摇臂钻床的主要结构如图所示。在底座上的一端固定着内立柱，内立柱的外面套着外立柱，外立柱可以绕内立柱回转。摇臂的一端为套筒，它套在外立柱上，通过丝杠的正反转可使摇臂沿外立柱作升降移动，摇臂与外立柱之间不能作相对转动，摇臂只能和外立柱一起绕内立柱回转。摇臂升降运动必须严格按照摇臂自动松开，再进行升降，到位后摇臂自动夹紧在外立柱上的顺序进行。Z35摇臂钻床的摇臂松开和夹紧依靠机械机构自动进行，Z3040摇臂钻床的摇臂松开与夹紧依靠液压推动松紧机构自动进行。摇臂连同外立柱绕内立柱的回转运动必须先将外立柱松开，然后用手推动摇臂进行。主轴箱由主传动电动机、主轴和主轴传动机构、进给和变速机构以及机床操作机构等组成。可以通过操作手轮使主轴箱在摇臂上沿导轨作水平移动。主轴箱沿摇臂的水平运动必须先将主轴箱松开，然后再进行移动。工件不大时，将其压紧在工作台上加工；工件较大时，可以直接装在底座上加工。进行加工时，外立柱夹紧在内立柱上，主轴箱夹紧在摇臂上。外立柱的松紧和主轴箱的松紧是依靠液压推动松紧机构进行的。在钻削加工时，主运动为主轴带动钻头的旋转运动；进给运动是主轴的纵向进给；辅助运动有摇臂沿外立柱的升降运动，主轴箱沿摇臂的水平移动，摇臂连同外立柱一起绕内立柱的回转运动。Z35摇臂钻床的电气控制是如何实现的？二、Z35电气线路分析【教师活动：放映摇臂钻床的电气线路原理图并讲解】1．主电路分析在主电路中，M1为冷却泵电动机，提供冷却液，由于容量较小，由转换开关SA2直接控制。M2为主轴电动机，由接触器KM1控制，热继电器FR作过载保护。M3为摇臂升降电动机，由接触器KM2和KM3控制其正反转的点动运行，不装过载保护。M4为立柱放松夹紧的电动机，由接触器KM4和KM5控制其正反转点动运学生熟悉摇臂钻床的结构和主要的运动形式→授课中强调主电4对照电路图讲解教学重点及难点行，不装过载保护。在主电路中，整个机床用FU1作短路保护，M3、M4及其控制回路共用FU2作短...
