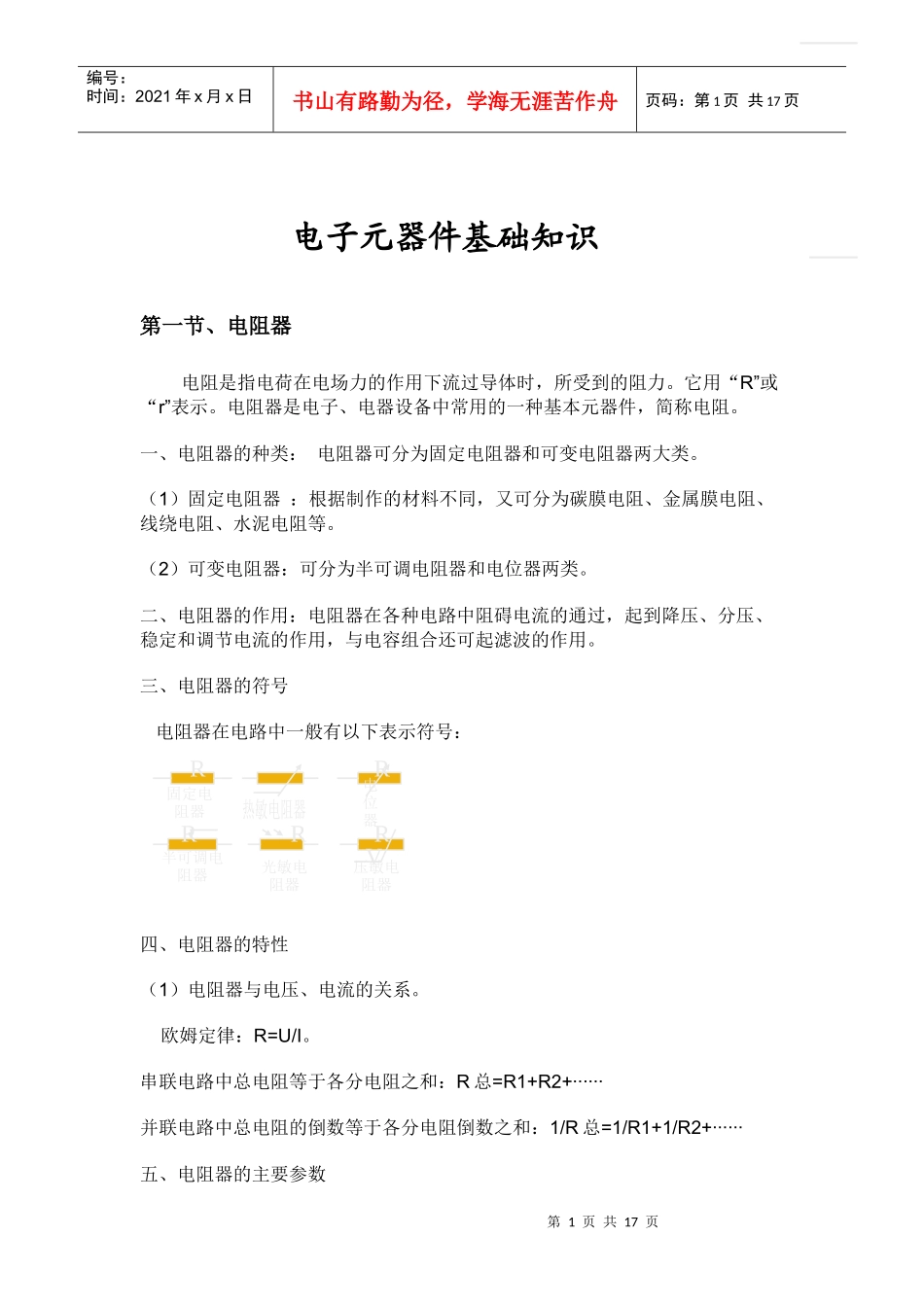

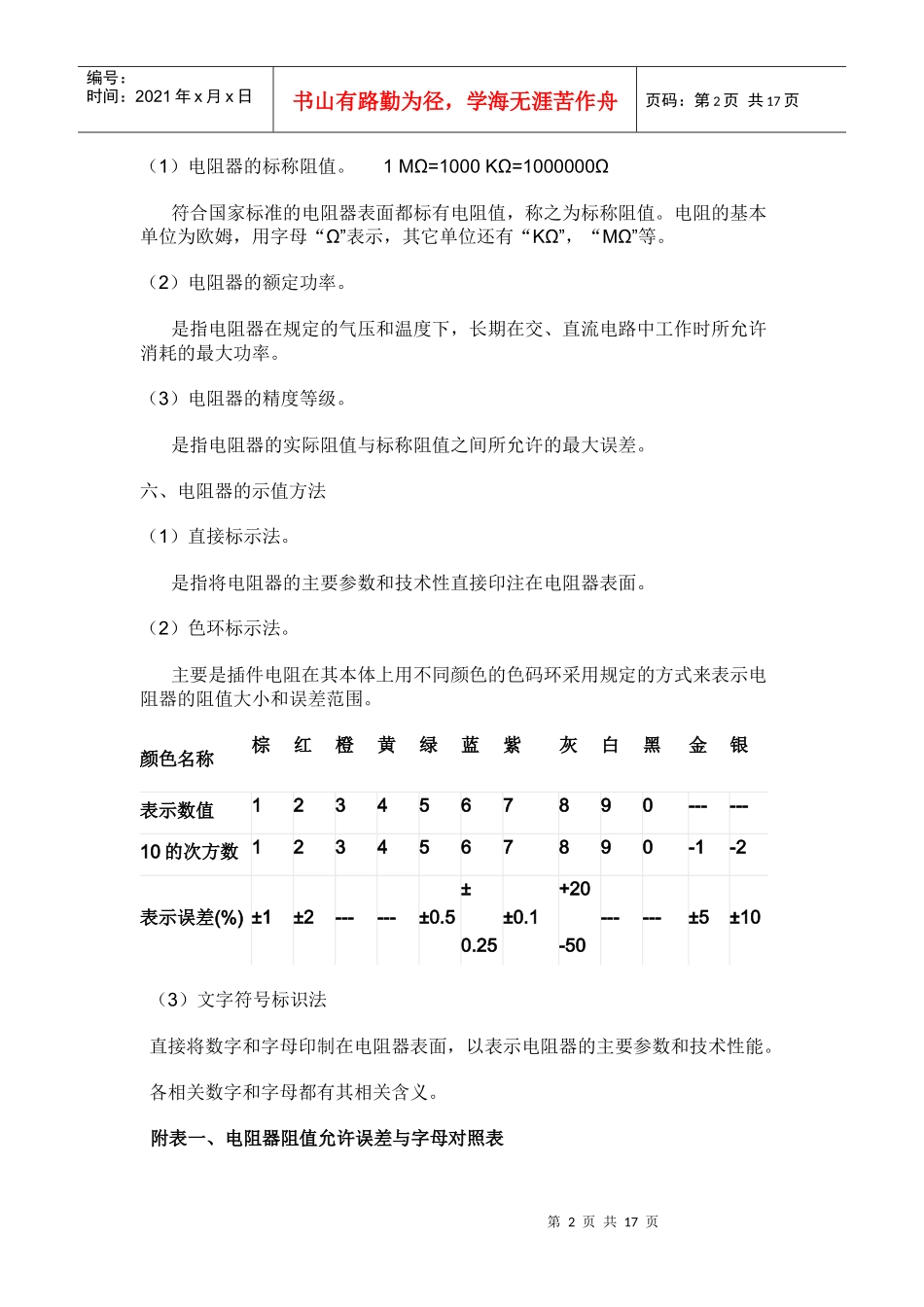

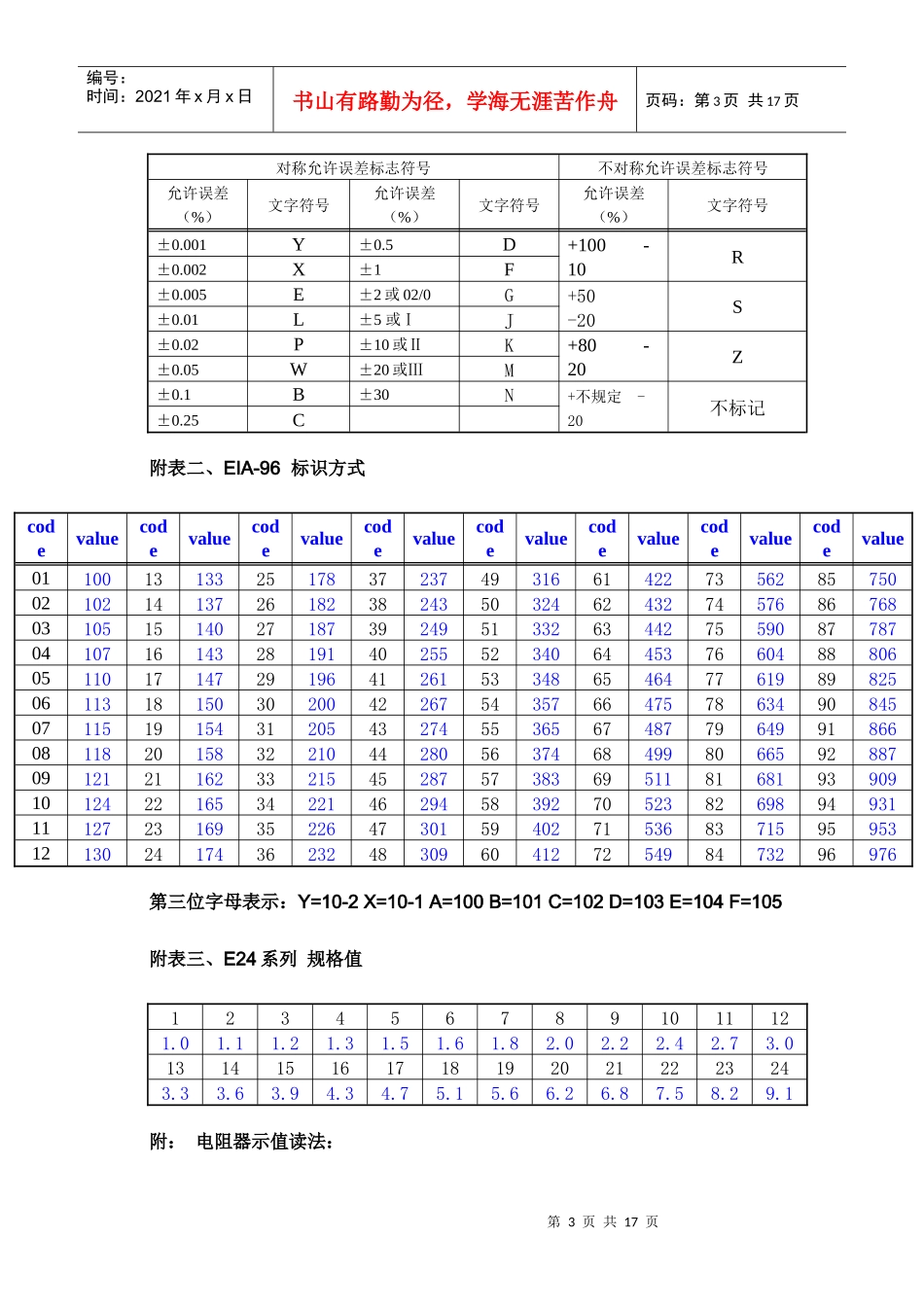

第1页共17页固定电阻器电位器VR热敏电阻器RRRR半可调电阻器光敏电阻器压敏电阻器编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页电子元器件基础知识第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。它用“R”或“r”表示。电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。一、电阻器的种类：电阻器可分为固定电阻器和可变电阻器两大类。（1）固定电阻器：根据制作的材料不同，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。（2）可变电阻器：可分为半可调电阻器和电位器两类。二、电阻器的作用：电阻器在各种电路中阻碍电流的通过，起到降压、分压、稳定和调节电流的作用，与电容组合还可起滤波的作用。三、电阻器的符号电阻器在电路中一般有以下表示符号：四、电阻器的特性（1）电阻器与电压、电流的关系。欧姆定律：R=U/I。串联电路中总电阻等于各分电阻之和：R总=R1+R2+······并联电路中总电阻的倒数等于各分电阻倒数之和：1/R总=1/R1+1/R2+······五、电阻器的主要参数第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页（1）电阻器的标称阻值。1MΩ=1000KΩ=1000000Ω符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。（2）电阻器的额定功率。是指电阻器在规定的气压和温度下，长期在交、直流电路中工作时所允许消耗的最大功率。（3）电阻器的精度等级。是指电阻器的实际阻值与标称阻值之间所允许的最大误差。六、电阻器的示值方法（1）直接标示法。是指将电阻器的主要参数和技术性直接印注在电阻器表面。（2）色环标示法。主要是插件电阻在其本体上用不同颜色的色码环采用规定的方式来表示电阻器的阻值大小和误差范围。颜色名称棕红橙黄绿蓝紫灰白黑金银表示数值1234567890------10的次方数1234567890-1-2表示误差(%)±1±2------±0.5±0.25±0.1+20-50------±5±10（3）文字符号标识法直接将数字和字母印制在电阻器表面，以表示电阻器的主要参数和技术性能。各相关数字和字母都有其相关含义。附表一、电阻器阻值允许误差与字母对照表第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页对称允许误差标志符号不对称允许误差标志符号允许误差（%）文字符号允许误差（%）文字符号允许误差（%）文字符号±0.001Y±0.5D+100-10R±0.002X±1F±0.005E±2或02/0G+50-20S±0.01L±5或ⅠJ±0.02P±10或ⅡK+80-20Z±0.05W±20或ⅢM±0.1B±30N+不规定-20不标记±0.25C附表二、EIA-96标识方式codevaluecodevaluecodevaluecodevaluecodevaluecodevaluecodevaluecodevalue011001313325178372374931661422735628575002102141372618238243503246243274576867680310515140271873924951332634427559087787041071614328191402555234064453766048880605110171472919641261533486546477619898250611318150302004226754357664757863490845071151915431205432745536567487796499186608118201583221044280563746849980665928870912121162332154528757383695118168193909101242216534221462945839270523826989493111127231693522647301594027153683715959531213024174362324830960412725498473296976第三位字母表示：Y=10-2X=10-1A=100B=101C=102D=103E=104F=105附表三、E24系列规格值1234567891011121.01.11.21.31.51.61.82.02.22.42.73.01314151617181920212223243.33.63.94.34.75.15.66.26.87.58.29.1附：电阻器示值读法：第4页共17页第3页共17页40kΩ20%4.7kΩⅡRJ7100K1%标称阻值40KΩ允许误差±20%标称阻值4.7KΩ允许误差±10%标称阻值100KΩ允许误差±1%允许误差乘数第二位数第一位数允许误差乘数第三位数第二位数4725622四色环电阻&三位数标识贴片电阻示值图五色环电阻&四位数标示贴片电阻示值图注：字符表示时“R”表示小数点。如：R27表0.27Ω，2R7表2.7Ω等。2R736C230kΩ编号：时间：2021年x月x日书山有路勤为径，学海无...
