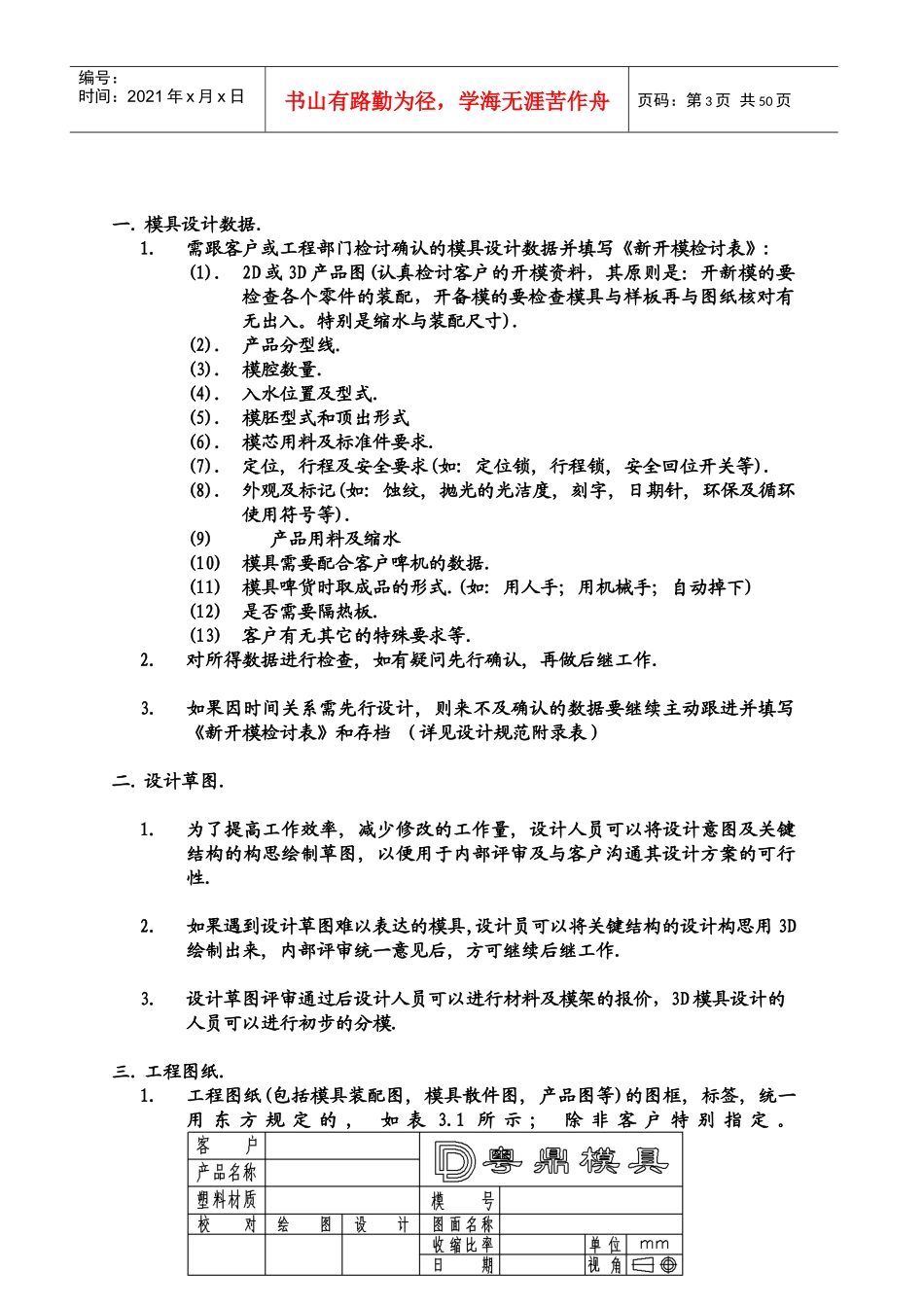

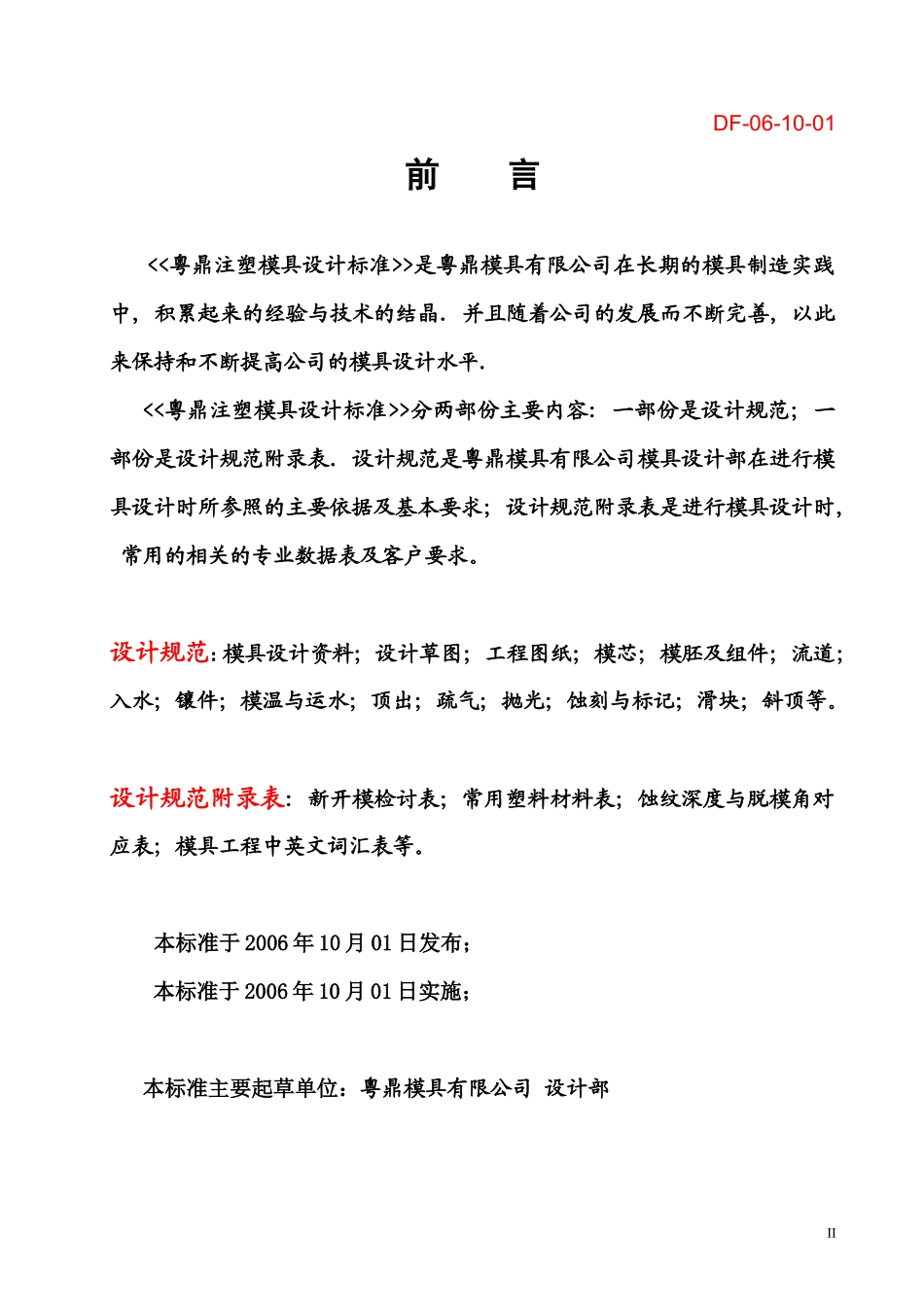

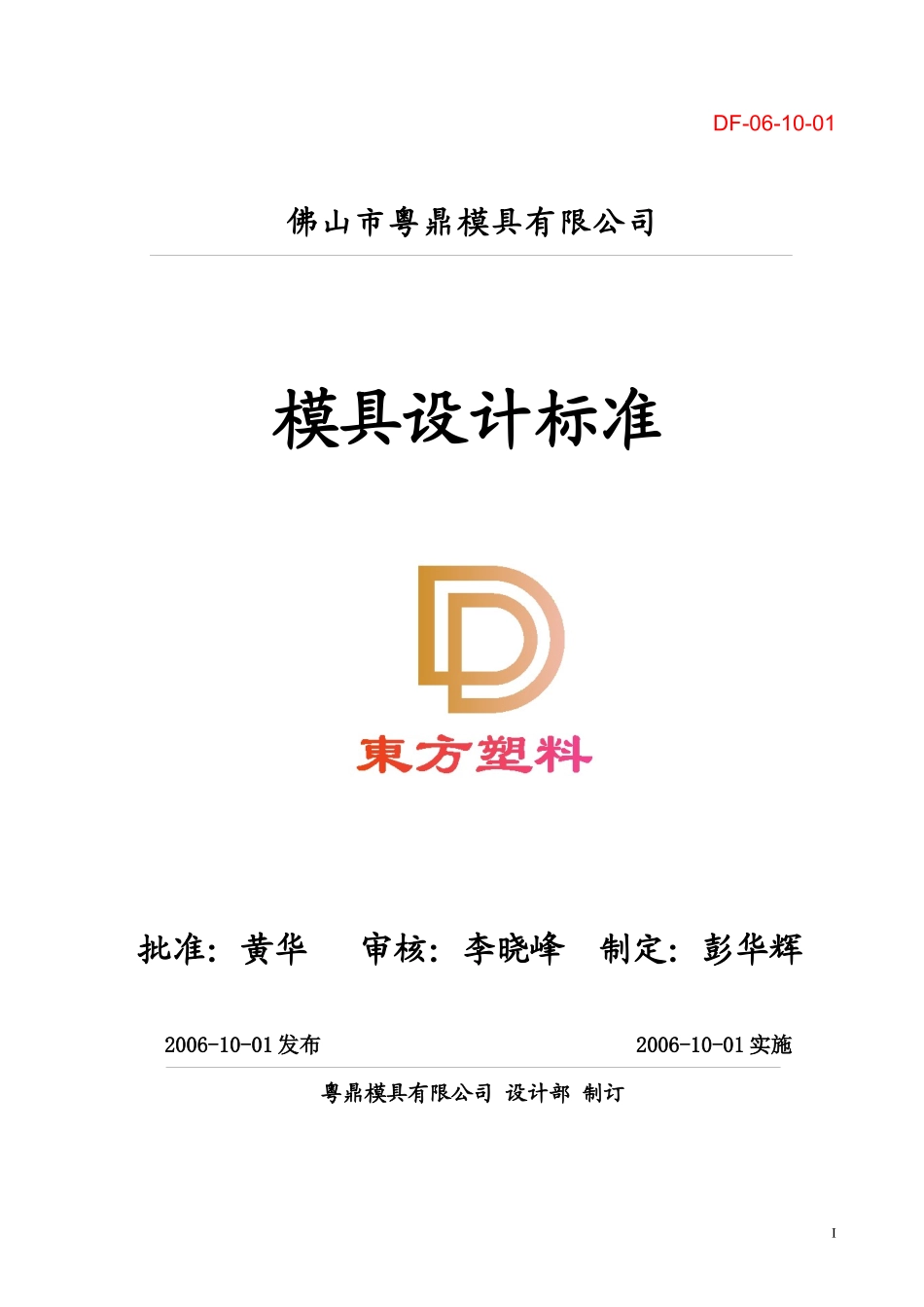

DF-06-10-01佛山市粤鼎模具有限公司模具设计标准批准：黄华审核：李晓峰制定：彭华辉2006-10-01发布2006-10-01实施粤鼎模具有限公司设计部制订IDF-06-10-01前言<<粤鼎注塑模具设计标准>>是粤鼎模具有限公司在长期的模具制造实践中,积累起来的经验与技术的结晶.并且随着公司的发展而不断完善,以此来保持和不断提高公司的模具设计水平.<<粤鼎注塑模具设计标准>>分两部份主要内容:一部份是设计规范;一部份是设计规范附录表.设计规范是粤鼎模具有限公司模具设计部在进行模具设计时所参照的主要依据及基本要求;设计规范附录表是进行模具设计时,常用的相关的专业数据表及客户要求。设计规范:模具设计资料；设计草图；工程图纸；模芯；模胚及组件；流道；入水；镶件；模温与运水；顶出；疏气；抛光；蚀刻与标记；滑块；斜顶等。设计规范附录表:新开模检讨表；常用塑料材料表；蚀纹深度与脱模角对应表；模具工程中英文词汇表等。本标准于2006年10月01日发布；本标准于2006年10月01日实施；本标准主要起草单位：粤鼎模具有限公司设计部II第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页一.模具设计数据.1.需跟客户或工程部门检讨确认的模具设计数据并填写《新开模检讨表》:(1).2D或3D产品图(认真检讨客户的开模资料，其原则是：开新模的要检查各个零件的装配，开备模的要检查模具与样板再与图纸核对有无出入。特别是缩水与装配尺寸).(2).产品分型线.(3).模腔数量.(4).入水位置及型式.(5).模胚型式和顶出形式(6).模芯用料及标准件要求.(7).定位,行程及安全要求(如:定位锁,行程锁,安全回位开关等).(8).外观及标记(如:蚀纹,抛光的光洁度,刻字,日期针,环保及循环使用符号等).(9)产品用料及缩水(10)模具需要配合客户啤机的数据.(11)模具啤货时取成品的形式.(如:用人手;用机械手;自动掉下)(12)是否需要隔热板.(13)客户有无其它的特殊要求等.2.对所得数据进行检查,如有疑问先行确认,再做后继工作.3.如果因时间关系需先行设计,则来不及确认的数据要继续主动跟进并填写《新开模检讨表》和存档（详见设计规范附录表）二.设计草图.1.为了提高工作效率,减少修改的工作量,设计人员可以将设计意图及关键结构的构思绘制草图,以便用于内部评审及与客户沟通其设计方案的可行性.2.如果遇到设计草图难以表达的模具,设计员可以将关键结构的设计构思用3D绘制出来,内部评审统一意见后,方可继续后继工作.3.设计草图评审通过后设计人员可以进行材料及模架的报价，3D模具设计的人员可以进行初步的分模.三.工程图纸.1.工程图纸(包括模具装配图,模具散件图,产品图等)的图框,标签,统一用东方规定的,如表3.1所示;除非客户特别指定。第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页2.模具装配图的图面通常包括以下这些内容:(1).四个主要视图在装配图中的投影摆放方位如图3.2.1所示:如立视图不能表达清楚的可再增加剖视图(2).入水口的放大图;疏气口的放大图;运水复杂的模具需增加立体运水线路图;如图3.2.2所示:(3).为了便于了解模具的前后模形状，一般把产品的前后模视图放在装配图中,并以颜色区分清楚.(4).没有表达出来的模具关键结构部分,需要增加一些部分剖视图来表达;一些结构太细小,看不清楚和不方便标数的,需要增加一些放大图来表达.(5).如果没有散件图跟装配图一起发放,则装配图上要有顶针尺寸图.(6).如果是用热唧咀或热流道板的模具,则模具装配图上要有电线插座示意图及接线表.(7).有行程限制锁(拉扣)及顶针板安全结构的模具,要把它们的装配尺寸表达在模具装配图上.(8).要在模具装配图上表达清楚运水的IN.OUT的位置.(9).在装配图中要清楚的把各零件的明细表以及技术要求列出.第5页共50页第4页共50页入水放大图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页3.明细表.(1).模具装配图的明细表如表3.3所示,一般置于图框的标题栏上，4.模具工程图的作图规范(1).尺寸标注方面要求﹕尺寸型式设定:标注的形式均按统一的形式（包括标注尺寸的数字大小，文字放置位置，箭头大小和形式，颜色等），在不同标...
