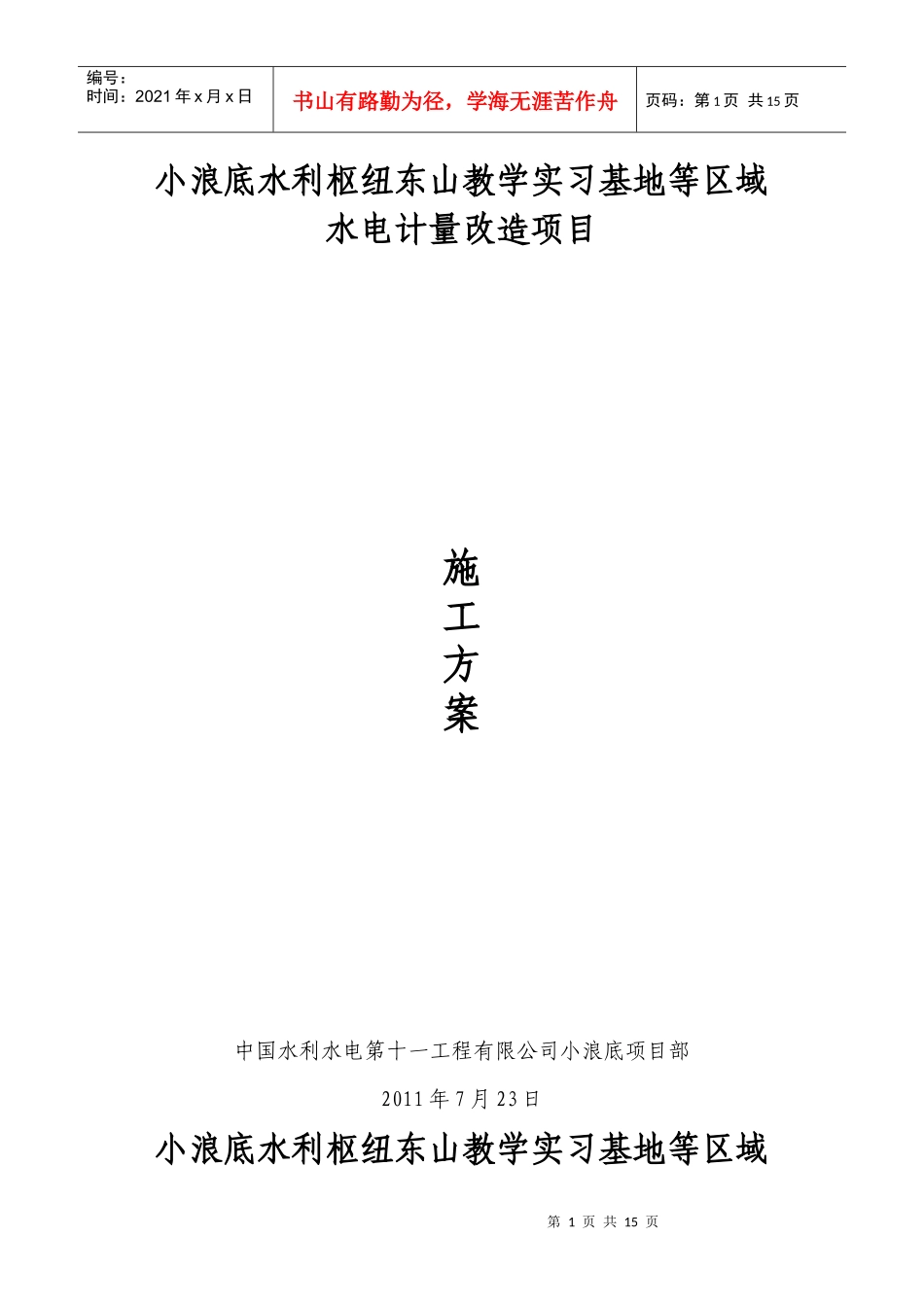

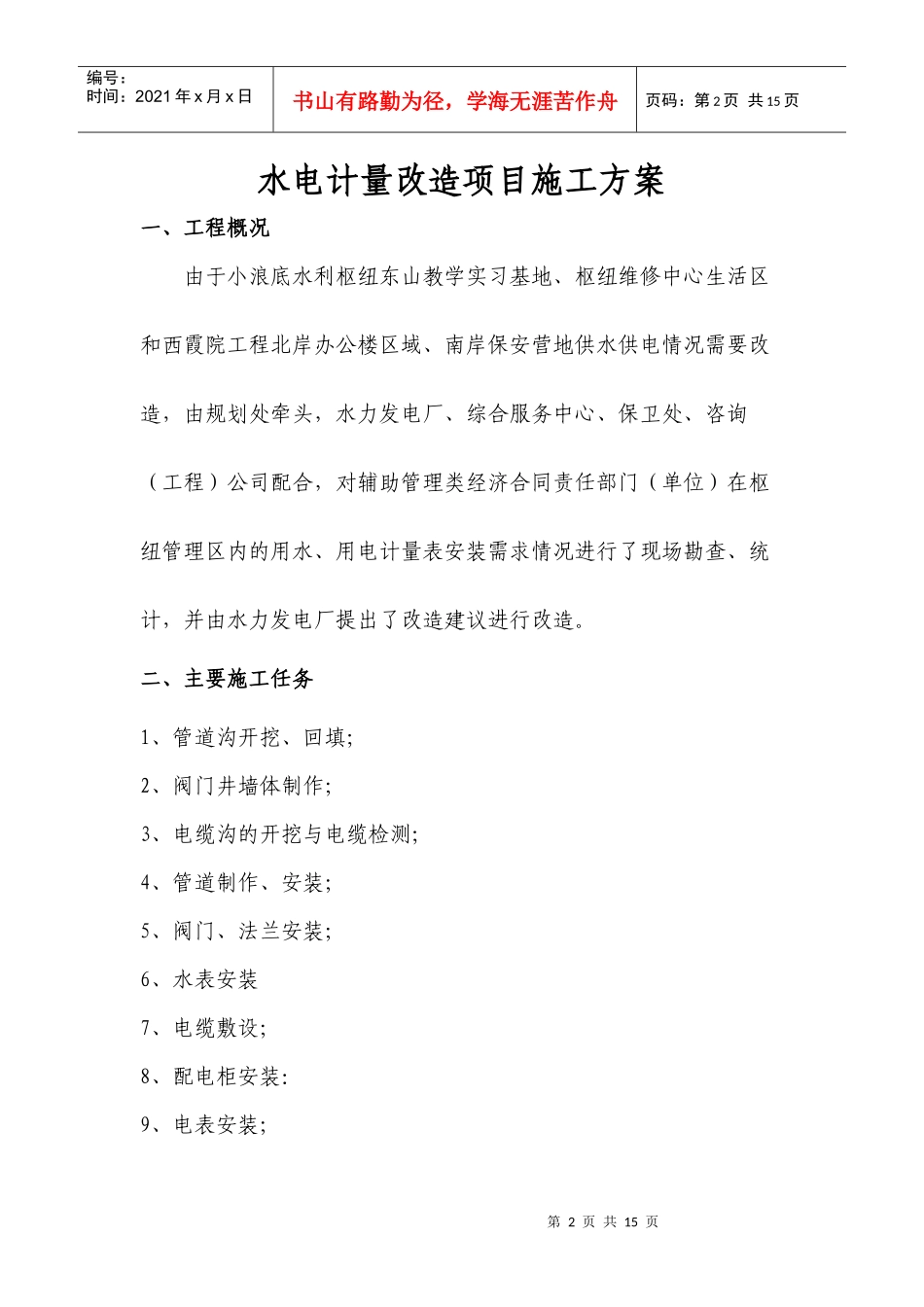

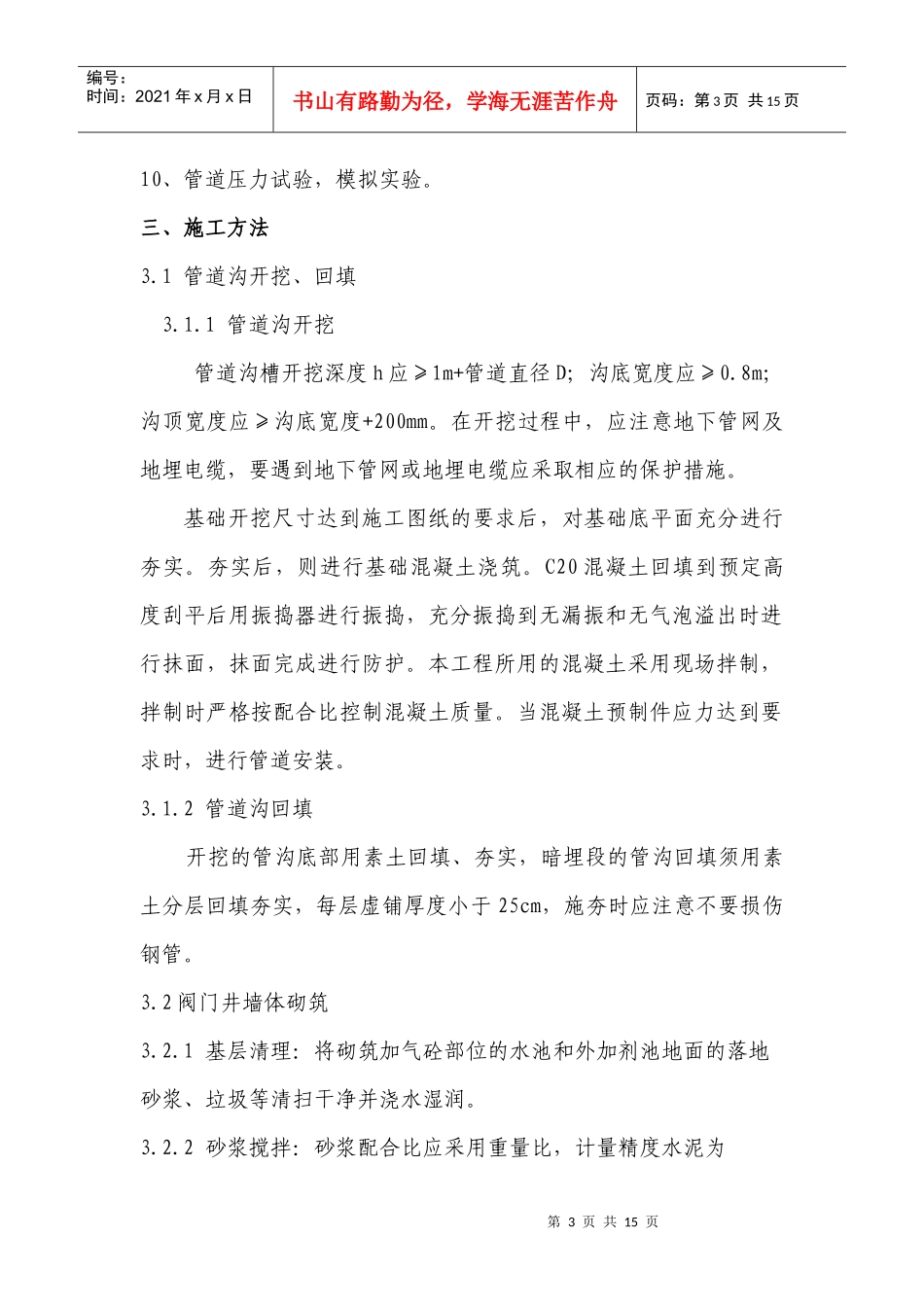

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页小浪底水利枢纽东山教学实习基地等区域水电计量改造项目施工方案中国水利水电第十一工程有限公司小浪底项目部2011年7月23日小浪底水利枢纽东山教学实习基地等区域第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页水电计量改造项目施工方案一、工程概况由于小浪底水利枢纽东山教学实习基地、枢纽维修中心生活区和西霞院工程北岸办公楼区域、南岸保安营地供水供电情况需要改造，由规划处牵头，水力发电厂、综合服务中心、保卫处、咨询（工程）公司配合，对辅助管理类经济合同责任部门（单位）在枢纽管理区内的用水、用电计量表安装需求情况进行了现场勘查、统计，并由水力发电厂提出了改造建议进行改造。二、主要施工任务1、管道沟开挖、回填；2、阀门井墙体制作；3、电缆沟的开挖与电缆检测；4、管道制作、安装；5、阀门、法兰安装；6、水表安装7、电缆敷设；8、配电柜安装：9、电表安装；第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页10、管道压力试验，模拟实验。三、施工方法3.1管道沟开挖、回填3.1.1管道沟开挖管道沟槽开挖深度h应≥1m+管道直径D；沟底宽度应≥0.8m；沟顶宽度应≥沟底宽度+200mm。在开挖过程中，应注意地下管网及地埋电缆，要遇到地下管网或地埋电缆应采取相应的保护措施。基础开挖尺寸达到施工图纸的要求后，对基础底平面充分进行夯实。夯实后，则进行基础混凝土浇筑。C20混凝土回填到预定高度刮平后用振捣器进行振捣，充分振捣到无漏振和无气泡溢出时进行抹面，抹面完成进行防护。本工程所用的混凝土采用现场拌制，拌制时严格按配合比控制混凝土质量。当混凝土预制件应力达到要求时，进行管道安装。3.1.2管道沟回填开挖的管沟底部用素土回填、夯实，暗埋段的管沟回填须用素土分层回填夯实，每层虚铺厚度小于25cm，施夯时应注意不要损伤钢管。3.2阀门井墙体砌筑3.2.1基层清理：将砌筑加气砼部位的水池和外加剂池地面的落地砂浆、垃圾等清扫干净并浇水湿润。3.2.2砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页±2%，砂、灰膏控制在±5%以内。采用机械搅拌，自投料完成起，搅拌时间不少于2min。3.2.3排砖：墙身下砖采用标准砖砌筑，当底层砖灰缝大于20mm上时，应采用细石砼找平铺砌。砌筑前按实际尺寸和砌块规格尺寸进行排列砖块，不够整块的可以锯裁成需要的规格，但不得小于砌块长度的1/3。本工程采用的砼加气块标准尺寸为200×240×640（宽×高×长）。墙下砌六皮标准砖，必须做到灰缝饱满。墙顶斜砌标准砖并用砂浆填塞饱满。3.2.4选砖：标准砖、加气砼砌块使用时应选用棱角整齐、无弯曲裂纹、规格基本一致的砖块，变形严重、缺棱掉角的砖块不得使用。3.2.5盘角：砌墙前应选盘角，每次盘角不得超过3皮砖。新盘的大角应及时进行吊靠，如有偏差要及时修整，盘角时要仔细对照皮数杆的砌块层和标高，控制好灰缝大小使水平灰缝隙均匀一致，大角盘好后再复核一遍平整度和垂直度，完全符合要求后方可拉线砌筑。3.2.6挂线：砌筑墙体时必须挂线，挂线要拉紧扯平，使水平缝均匀一致，平直通顺。挂线必须到阴阳角，做到“上跟线、下跟棱，左右相邻要水平”。3.3电缆沟的开挖与电缆检测电缆沟开挖深度h应≥0.8m+电缆直径D；沟底宽度B应≥270mm+170mm（n-1）【注：n为电缆条数】；沟顶宽度应≥沟第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页底宽度B+200mm。在开挖过程中，应注意地下管网，遇到地下管网要采取相应保护措施。电缆敷设前，检查外表有无扭曲损伤，规格应与要求相符，检查电缆相间，做电缆试验看是否符合规范要求。3.4管道制作、安装：管道组成件的焊接、无损探伤、加工组装和检查应符合规范和有关规定。管道在预制过程中要充分考虑现场条件，按照方便运输和安装的原则来确定，预制深度和活口位置，活口处应...
