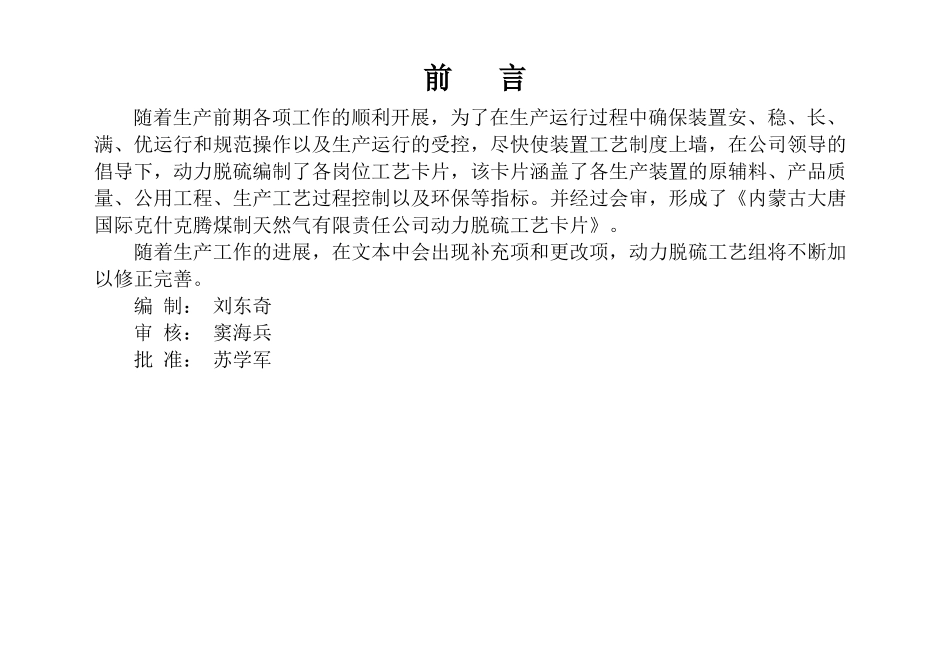

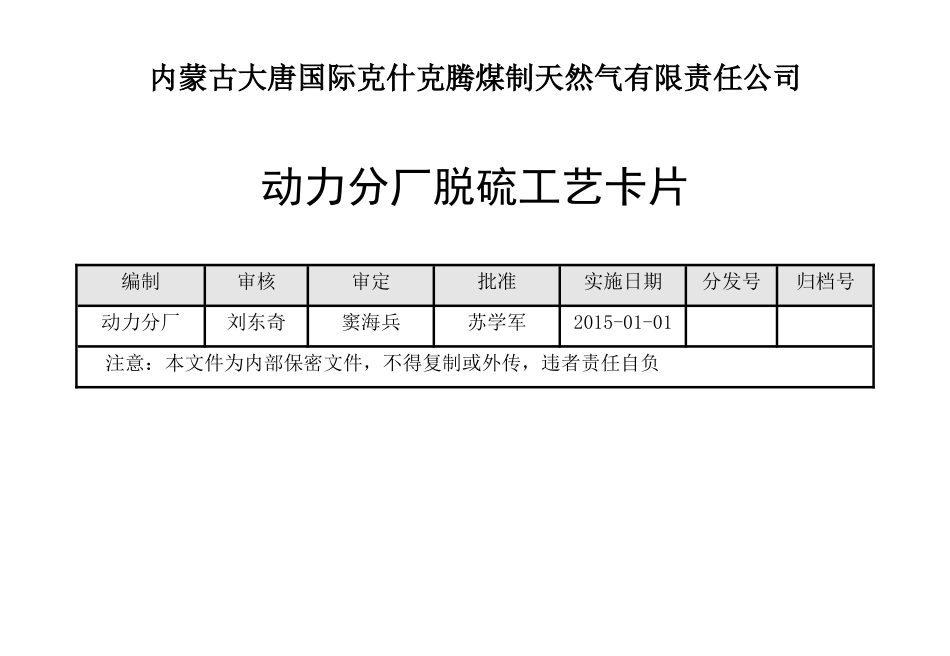

内蒙古大唐国际克什克腾煤制天然气有限责任公司动力分厂脱硫工艺卡片编制审核审定批准实施日期分发号归档号动力分厂刘东奇窦海兵苏学军2015-01-01注意：本文件为内部保密文件，不得复制或外传，违者责任自负前言随着生产前期各项工作的顺利开展，为了在生产运行过程中确保装置安、稳、长、满、优运行和规范操作以及生产运行的受控，尽快使装置工艺制度上墙，在公司领导的倡导下，动力脱硫编制了各岗位工艺卡片，该卡片涵盖了各生产装置的原辅料、产品质量、公用工程、生产工艺过程控制以及环保等指标。并经过会审，形成了《内蒙古大唐国际克什克腾煤制天然气有限责任公司动力脱硫工艺卡片》。随着生产工作的进展，在文本中会出现补充项和更改项，动力脱硫工艺组将不断加以修正完善。编制：刘东奇审核：窦海兵批准：苏学军第0页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共59页一、公用工程指标序号名称规格/标准指标项目单位控制范围备注说明控制部门1低压蒸气压力MPa～0.8动力分厂温度℃～1802仪表空气压力MPa≧0.6动力分厂温度℃≦403循环水冷却水供水温度℃≦38动力分厂供水压力MPa0.2～0.54电设备用电V380动力分厂设备用电V6000照明用电V2205生产水流量M3/h≦75环境分厂流量M3/h≦116动力分厂第1页共59页第0页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共59页6消防水压力MPa1动力分厂二、产品质量指标序号名称规格/标准指标项目单位控制范围备注说明控制部门1硫酸铵GB535氮含量20.5～21.2动力脱硫水分＜1.0游离酸＜0.2三、原辅材料指标1．原料序号名称规格/标准指标项目单位控制范围备注说明控制部门第2页共59页第1页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页1氨水浓度%20%～25%气化分厂2.化工区来硫铵液指标（1）设计值序号指标参数1硫铵浓度25%—35%2硫化氢≤35mg/l3酚≤35mg/l4油≤35mg/l（2）拒收值序号指标参数1硫铵浓度≤20%2硫化氢≥50mg/l第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页3酚≥50mg/l4油≥50mg/l四、生产控制指标1．脱硫装置（按照装置、大型设备或岗位进行划分）序号仪表位号名称介质单位操作值报警值HHHLLL1脱硫塔进口烟气温度烟气℃100～1801901802浓缩段温度烟气℃≦7080653吸收段温度烟气℃≦7070604脱硫塔进口烟气尘烟气Mg/nm3≦501305脱硫塔进口烟气SO2浓烟气Mg/nm3≦5700第4页共59页第3页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共59页序号仪表位号名称介质单位操作值报警值HHHLLL度6脱硫塔出口烟气SO2浓度烟气Mg/nm3≦2007脱硫塔出口烟气NH3浓度烟气Mg/nm3≦68脱硫塔压降烟气Pa≦15009脱硫效率烟气%≧96.510氧化空气流量空气NM3/h≦2040011吸收夜PH硫酸铵5.5～6.52．6000v高压设备第5页共59页第4页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共59页序号仪表位号名称介质单位操作值报警值HHHLLL1一级循环泵A/B/C出口压力硫酸铵MPa0.3～0.60.60.32一级循环泵A/B/C电流硫酸铵A＜27.8/27.8/35.23一级循环泵A/B/C出口流量硫酸铵M3/h12004二级循环泵A/B出口压力硫酸铵MPa0.4～0.60.60.45二级循环泵A/B出口流量硫酸铵M3/h34006二级循环泵A/B电流硫酸铵A＜887一、二级循环泵油温硫酸铵℃＜7585758一、二级循环泵轴承温度硫酸铵℃＜8085809一、二级循环泵电机绕组温度硫酸铵℃＜12513012510氧化风机电流空气A≤99第6页共59页第5页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共59页序号仪表位号名称介质单位操作值报警值HHHLLL11氧化风机出口压力空气Kpa＜13520010012氧化风机出口温度空气℃60～1201401306013氧化风机前后轴承温度空气℃＜80858014氧化风机一二级轴承温度空气℃＜901059015氧化风机电机绕组温度空气℃＜1251301253.储槽液位序号仪表位号名称介质单位操作值报警值HHHLLL1循环槽硫酸铵M3～5731.52料液槽硫酸铵M2～4521第7页共59页第6页共59页编号：时间：2021年x月x日书山有路勤为...
