ZY20000_33_568D液压支架SAC电液控制系统备件手册VIP免费

ZY20000_33_568D液压支架SAC电液控制系统备件手册_第1页
1/43
ZY20000_33_568D液压支架SAC电液控制系统备件手册_第2页
2/43
ZY20000_33_568D液压支架SAC电液控制系统备件手册_第3页
3/43

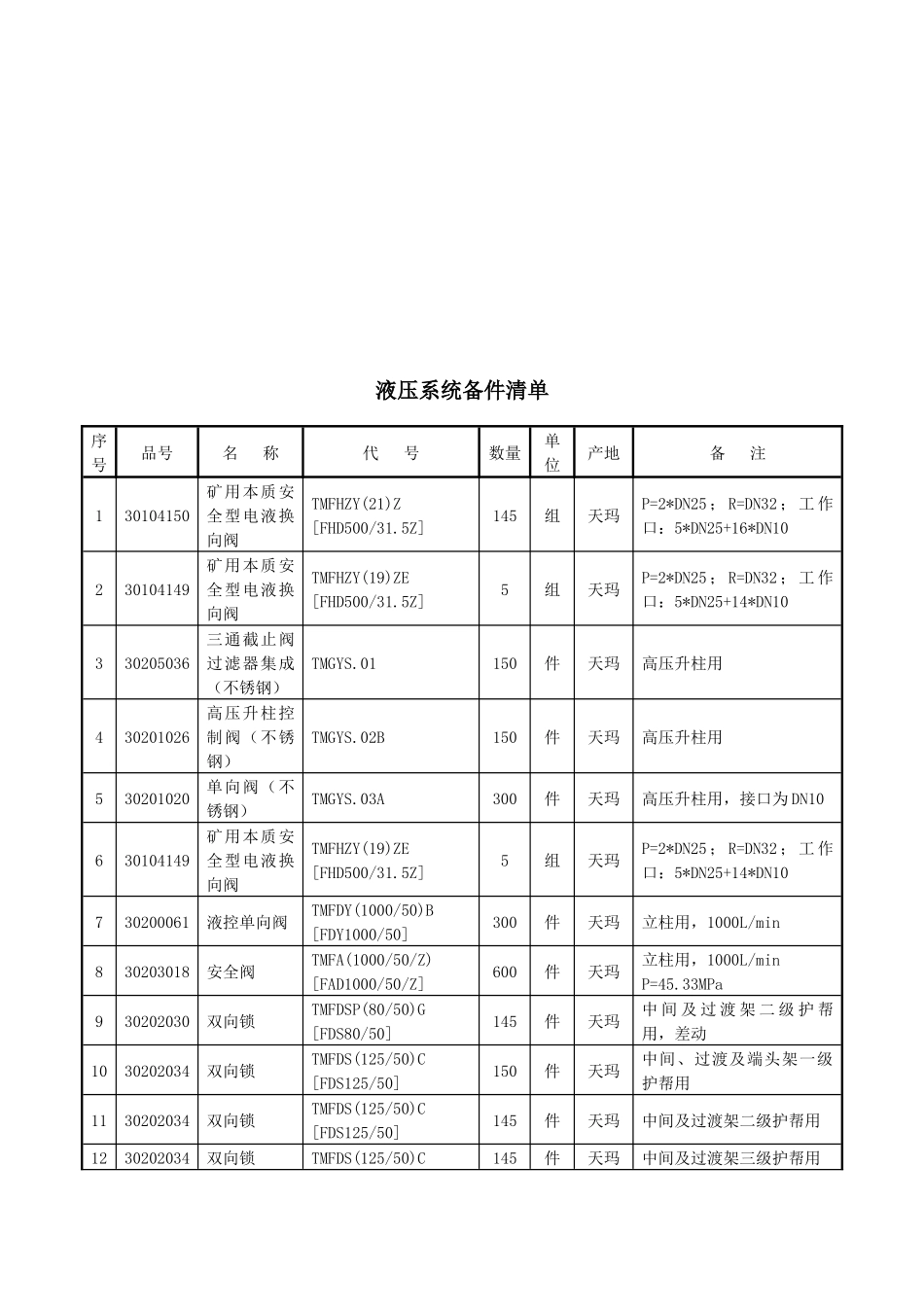

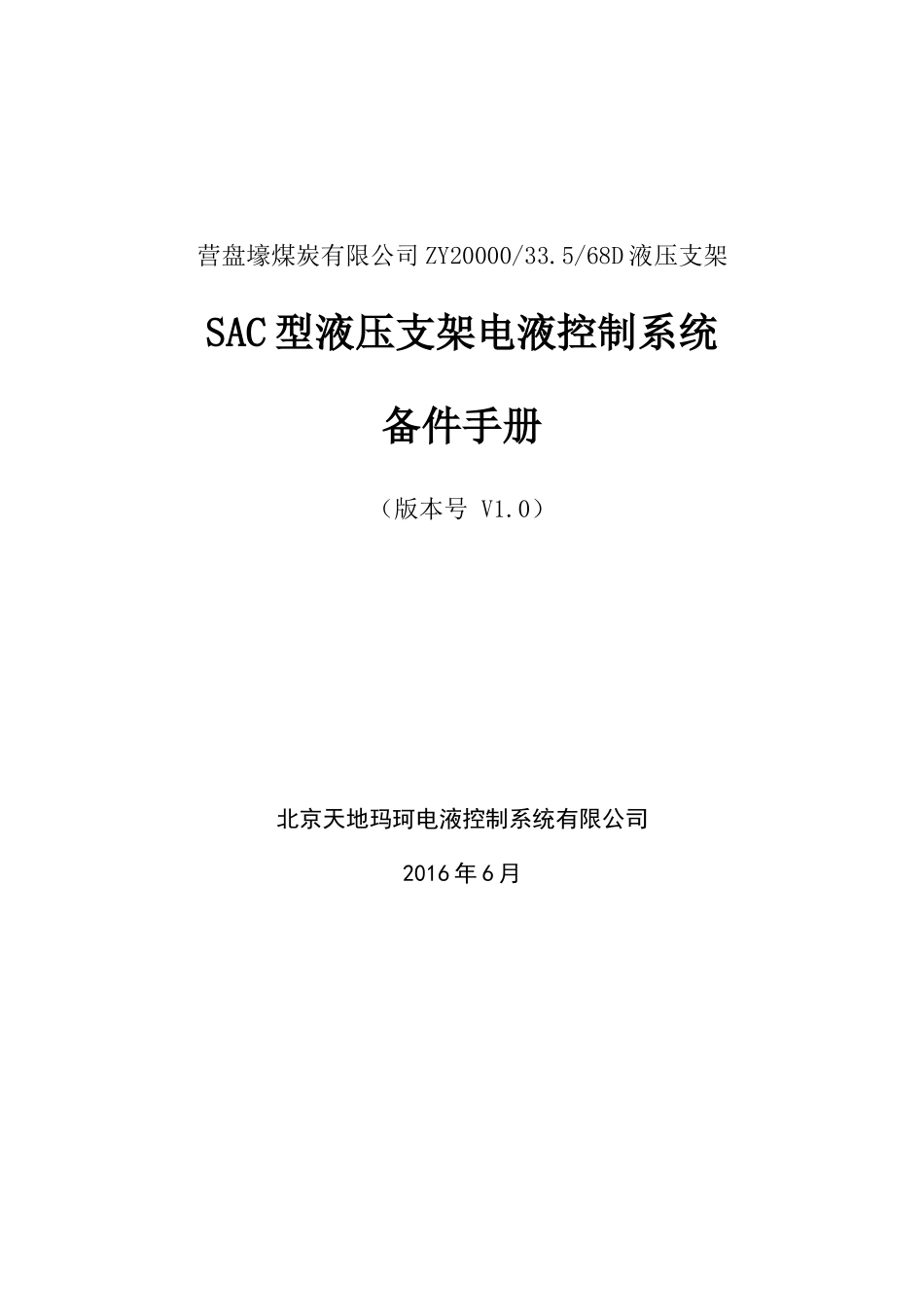

营盘壕煤炭有限公司ZY20000/33.5/68D液压支架SAC型液压支架电液控制系统备件手册(版本号V1.0)北京天地玛珂电液控制系统有限公司2016年6月第一部分液压部分液压系统备件清单序号品号名称代号数量单位产地备注130104150矿用本质安全型电液换向阀TMFHZY(21)Z[FHD500/31.5Z]145组天玛P=2*DN25;R=DN32;工作口:5*DN25+16*DN10230104149矿用本质安全型电液换向阀TMFHZY(19)ZE[FHD500/31.5Z]5组天玛P=2*DN25;R=DN32;工作口:5*DN25+14*DN10330205036三通截止阀过滤器集成(不锈钢)TMGYS.01150件天玛高压升柱用430201026高压升柱控制阀(不锈钢)TMGYS.02B150件天玛高压升柱用530201020单向阀(不锈钢)TMGYS.03A300件天玛高压升柱用,接口为DN10630104149矿用本质安全型电液换向阀TMFHZY(19)ZE[FHD500/31.5Z]5组天玛P=2*DN25;R=DN32;工作口:5*DN25+14*DN10730200061液控单向阀TMFDY(1000/50)B[FDY1000/50]300件天玛立柱用,1000L/min830203018安全阀TMFA(1000/50/Z)[FAD1000/50/Z]600件天玛立柱用,1000L/minP=45.33MPa930202030双向锁TMFDSP(80/50)G[FDS80/50]145件天玛中间及过渡架二级护帮用,差动1030202034双向锁TMFDS(125/50)C[FDS125/50]150件天玛中间、过渡及端头架一级护帮用1130202034双向锁TMFDS(125/50)C[FDS125/50]145件天玛中间及过渡架二级护帮用1230202034双向锁TMFDS(125/50)C145件天玛中间及过渡架三级护帮用[FDS125/50]1330202023双向锁TMFDSS(125/50)[FDS125/50]145件天玛中间及过渡架伸缩梁用,双液控1430401091自动反冲洗高压过滤站TMGLZ(2500/37.5/25)D1台天玛2500L1530401077回液过滤站TMGLZ(2000/2.5/60)A1台天玛2000L1630401103进水过滤站TMGLZJ(2000/6.3/60)1台天玛2000L1721004015筒式大过滤器TMGLZ(1000/31.5/25)A.012件天玛500L第二部分液压部分元部件电液控换向阀代号TMFHZY(21)Z[FHD500/31.5Z]订货号30104150备注电磁先导阀代号TMFDCX(0.4/31.5)H[DF1.2/31.5A]订货号20900068序号订货号代号名称数量单位020900068TMFDCX(0.4/31.5)F[DF1.2/31.5A]电磁先导阀件110501292EKM螺钉2件210508437GB70-85螺钉2件322100384GB70-85O形密封圈4件小过滤器代号TMFHZY(15)C.05订货号20108019序号订货号代号名称数量单位020108019TMFHZY(15)C.05过滤器件122100021GB1235-76O形密封圈1件222100015GB1235-76O形密封圈1件单向阀代号TMFHZY(15)D.04订货号20308010序号订货号代号名称数量单位20308010TMFHZY(15)D.04单向阀0122100161GB/T3452O形密封圈1件222100162GB/T3452O形密封圈1件单向阀代号TMFHZY(15)D.05订货号20308011序号订货号代号名称数量单位20308011TMFHZY(15)D.05单向阀0122100340EKO形密封圈1件222100162GB/T3452O形密封圈1件DN20大阀芯代号TMFHZY(15)C.01订货号20104011序号订货号代号名称数量单位020104011TMFHZY(15)C.01DN20大阀芯件122100332EKMO形密封圈1件222104042EKM挡圈1件320104004TMFHZY(14).01-04弹簧1件422100333EKWO形密封圈1件520104005TMFHZY(14).01-05阀座1件622100331EKMO形密封圈1件722104041EKM挡圈1件822100176EKMO形密封圈1件922104043EKM挡圈1件1022100516EKMO形密封圈1件1122100462EKMO形密封圈1件1210508436GB/T80-2000限位螺钉4件1322100517EKMO形密封圈1件1422103325EKM挡圈1件1522100414EKMO形密封圈1件1622103326EKM挡圈1件DN10小阀芯代号TMFHZY(15)C.02订货号20103016序号订货号代号名称数量单位020103016TMFHZY(15)C.02DN10小阀芯1件122103196EKMO形密封圈1件222104048EKM挡圈1件320103005TMFHZY(15).03-04弹簧1件422100339EKWO形密封圈1件520103006TMFHZY(15).03-05阀座1件622103197EKMO形密封圈1件722104049EKM挡圈1件822103194EKMO形密封圈1件922104047EKM挡圈1件1022100434EKMO形密封圈1件1122100483EKMO形密封圈1件1210508439GB/T80-2000限位螺钉4件1322100338EKMO形密封圈1件1422103327EKM挡圈1件1522100337EKMO形密封圈1件1622103328EKM挡圈1件备件手册DN10小差动阀芯代号TMFHZY(15)C.03订货号20103017序号订货号代号名称数量单位020103017TMFHZY(15)C.03DN10小差动阀芯件122103196EKMO型密封圈1件222104048E...
