典型工程机械液压系统分析VIP专享

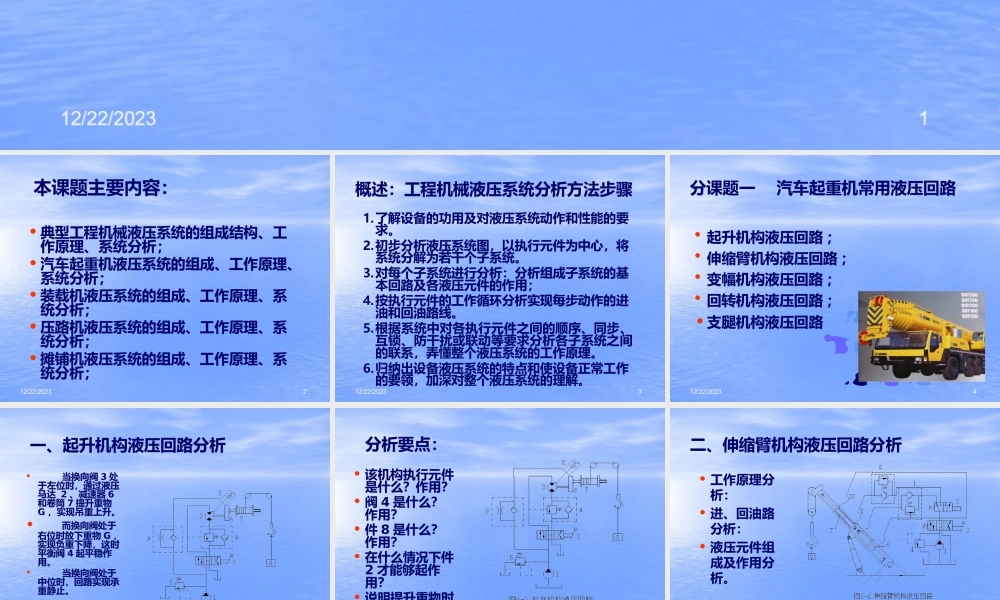

典型工程机械液压系统分析12/22/20231课题三本课题主要内容：12/22/20232•典型工程机械液压系统的组成结构、工作原理、系统分析；•汽车起重机液压系统的组成、工作原理、系统分析；•装载机液压系统的组成、工作原理、系统分析；•压路机液压系统的组成、工作原理、系统分析；•摊铺机液压系统的组成、工作原理、系统分析；概述：工程机械液压系统分析方法步骤12/22/202331.了解设备的功用及对液压系统动作和性能的要求。2.初步分析液压系统图，以执行元件为中心，将系统分解为若干个子系统。3.对每个子系统进行分析：分析组成子系统的基本回路及各液压元件的作用；4.按执行元件的工作循环分析实现每步动作的进油和回油路线。5.根据系统中对各执行元件之间的顺序、同步、互锁、防干扰或联动等要求分析各子系统之间的联系，弄懂整个液压系统的工作原理。6.归纳出设备液压系统的特点和使设备正常工作的要领，加深对整个液压系统的理解。分课题一汽车起重机常用液压回路• 起升机构液压回路 ；• 伸缩臂机构液压回路 ；• 变幅机构液压回路 ；• 回转机构液压回路 ；•支腿机构液压回路12/22/20234一、起升机构液压回路分析••当换向阀 3 处于左位时，通过液压马达 2 、减速器 6和卷筒 7 提升重物G ，实现吊重上升。而换向阀处于右位时放下重物 G ，实现负重下降，这时平衡阀 4 起平稳作用。•当换向阀处于中位时，回路实现承重静止。12/22/20235分析要点：• 该机构执行元件是什么？作用？• 阀 4 是什么？作用？• 件 8 是什么？作用？• 在什么情况下件2 才能够起作用？• 说明提升重物时的进、回油路线？12/22/20236二、伸缩臂机构液压回路分析• 工作原理分析：• 进、回油路分析：• 液压元件组成及作用分析。12/22/20237分析要点：• 说明该回路各组成元件的名称及作用？• 说明回路的工作原理？• 说明伸臂在伸出时各缸的伸出顺序？• 说明基本臂伸出时的进、回油路线？12/22/20238三、变幅机构液压回路分析• 组成回路各元 件及作用分析；• 回路工作原理分析；• 变幅缸伸出时进、回油路线分析。12/22/20239四、回转机构液压回路分析回路分析要点：1 、回路组成特点？2 、阀 3 、阀 4的作用？3 、说明回路工作原理？12/22/202310五、支腿机构液压回路分析12/22/202311分析要点：• 该回路有那些基本回路组成？• 分析阀 7 的作用？• 分析该回路的工作原理？• 分析水平缸 伸出时...
