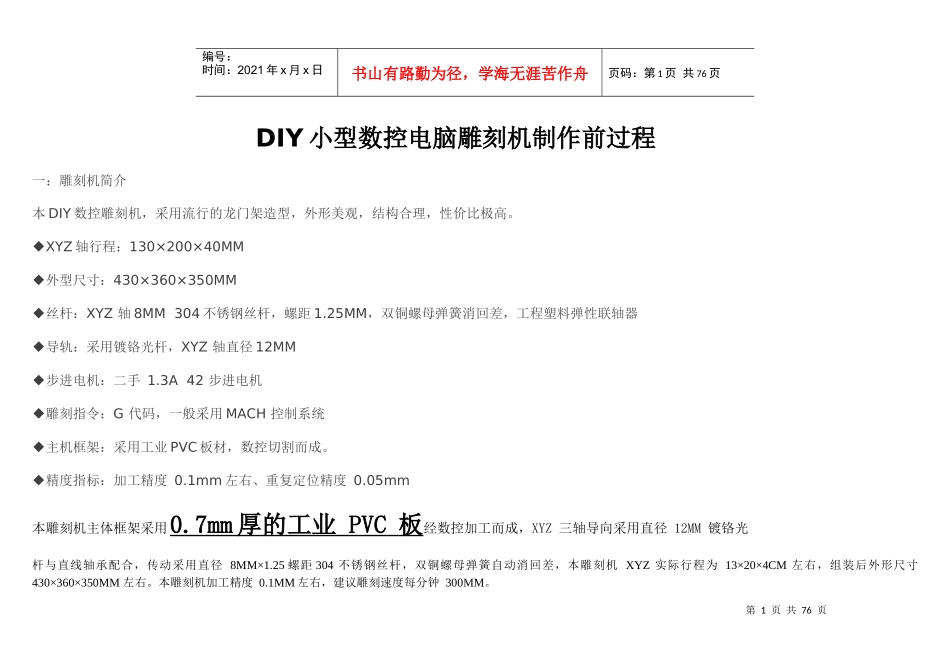

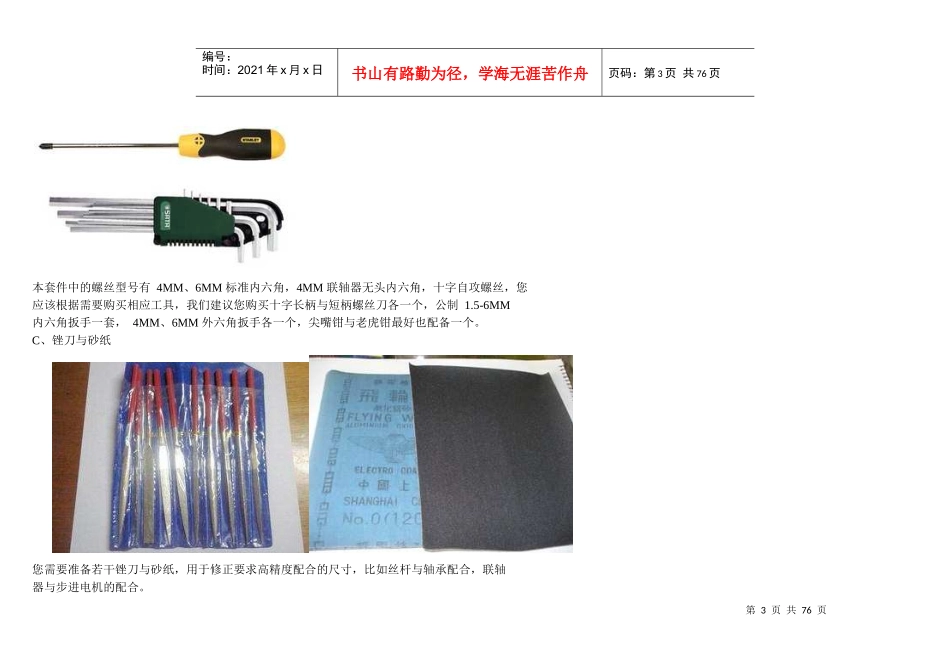

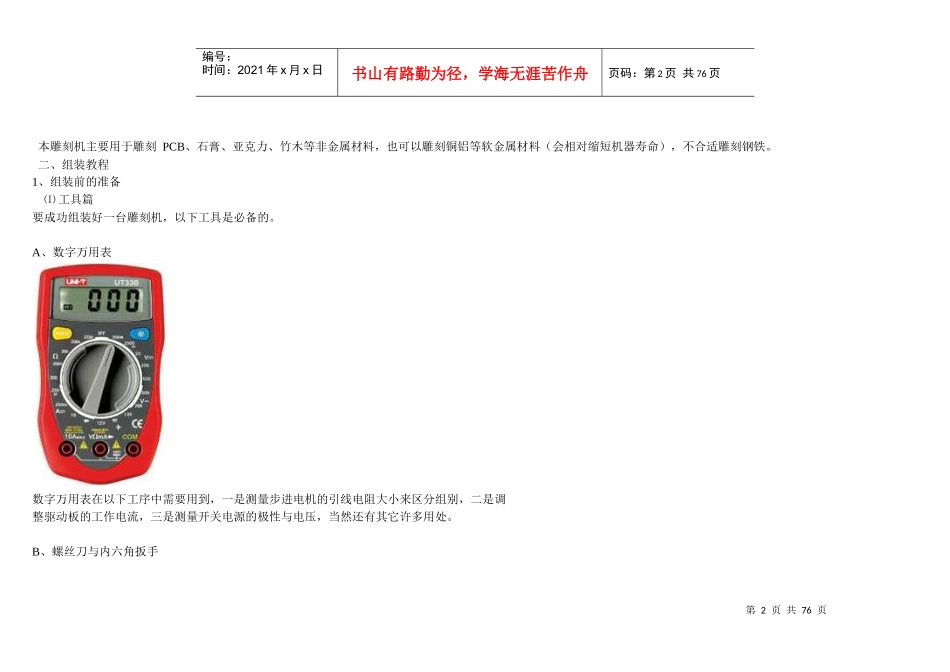

第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共76页DIY小型数控电脑雕刻机制作前过程一：雕刻机简介本DIY数控雕刻机，采用流行的龙门架造型，外形美观，结构合理，性价比极高。◆XYZ轴行程：130×200×40MM◆外型尺寸：430×360×350MM◆丝杆：XYZ轴8MM304不锈钢丝杆，螺距1.25MM，双铜螺母弹簧消回差，工程塑料弹性联轴器◆导轨：采用镀铬光杆，XYZ轴直径12MM◆步进电机：二手1.3A42步进电机◆雕刻指令：G代码，一般采用MACH控制系统◆主机框架：采用工业PVC板材，数控切割而成。◆精度指标：加工精度0.1mm左右、重复定位精度0.05mm本雕刻机主体框架采用0.7mm厚的工业PVC板经数控加工而成，XYZ三轴导向采用直径12MM镀铬光杆与直线轴承配合，传动采用直径8MM×1.25螺距304不锈钢丝杆，双铜螺母弹簧自动消回差，本雕刻机XYZ实际行程为13×20×4CM左右，组装后外形尺寸430×360×350MM左右。本雕刻机加工精度0.1MM左右，建议雕刻速度每分钟300MM。第2页共76页第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共76页本雕刻机主要用于雕刻PCB、石膏、亚克力、竹木等非金属材料，也可以雕刻铜铝等软金属材料（会相对缩短机器寿命），不合适雕刻钢铁。二、组装教程1、组装前的准备⑴工具篇要成功组装好一台雕刻机，以下工具是必备的。A、数字万用表数字万用表在以下工序中需要用到，一是测量步进电机的引线电阻大小来区分组别，二是调整驱动板的工作电流，三是测量开关电源的极性与电压，当然还有其它许多用处。B、螺丝刀与内六角扳手第3页共76页第2页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共76页本套件中的螺丝型号有4MM、6MM标准内六角，4MM联轴器无头内六角，十字自攻螺丝，您应该根据需要购买相应工具，我们建议您购买十字长柄与短柄螺丝刀各一个，公制1.5-6MM内六角扳手一套，4MM、6MM外六角扳手各一个，尖嘴钳与老虎钳最好也配备一个。C、锉刀与砂纸您需要准备若干锉刀与砂纸，用于修正要求高精度配合的尺寸，比如丝杆与轴承配合，联轴器与步进电机的配合。第4页共76页第3页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共76页D、电烙铁等焊接相关你需要准备一只电烙铁以及若干焊锡丝与松香，有些二手步进电机的引线比较短或者已经破损，您需要更换。E、导线与开关插座您需要购买一些合适的电线用来连接我们的套件中的电控部分，也应该准备几个小开关，用来控制机器的工作与停止。F、防尘与隔音箱为了您与家人的安全与健康，建议您在组装前就把机器的防尘与隔音的设计考虑进去，对于第5页共76页第4页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共76页一个DIY爱好者来说，也是一种良好的习惯。有了坚实的保护，才能一心一意去玩转您的雕刻机。（2）材料准备雕刻机的零部件清单如下,由ABC三部分组成。A、PVC板（以下A序列号为下图中红色数字，合计35块）第6页共76页第5页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共76页第7页共76页第6页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共76页A1：雕刻机台面1块【长32.1cm*宽22.5cm】固定螺丝孔从上到下1.5cm---8cm---14.5cm---21cm为打孔中心孔直径0.4cm可以把这些孔口子扩大一点让螺丝帽子和台面齐平第8页共76页第7页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共76页第9页共76页第8页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共76页第10页共76页第9页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共76页A2：台面底部加强板2块【长32.1cm*宽4cm】四个角的孔直径0.4cm第11页共76页第10页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共76页第12页共76页第11页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共76页第13页共76页第12页共76页编号...
