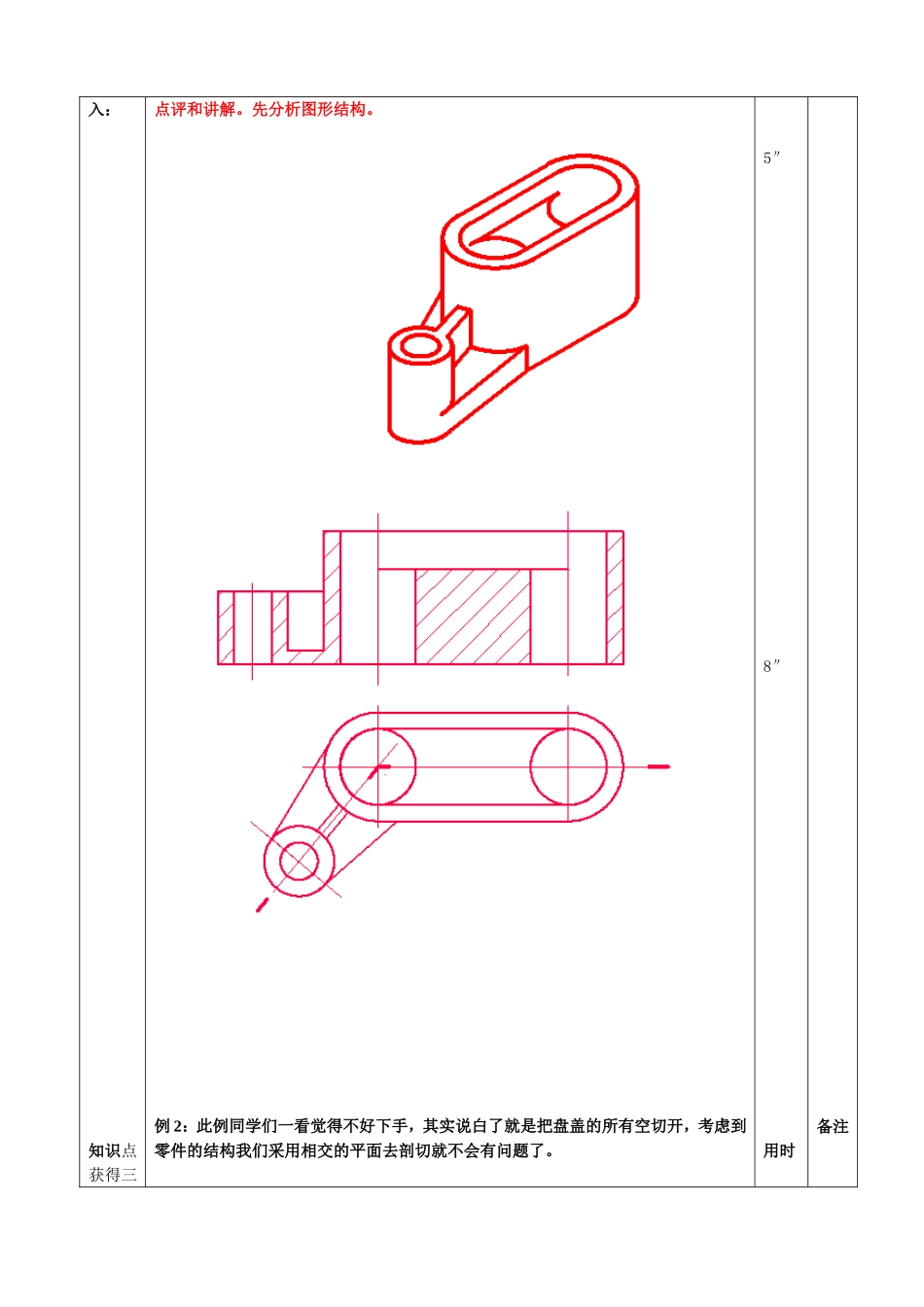

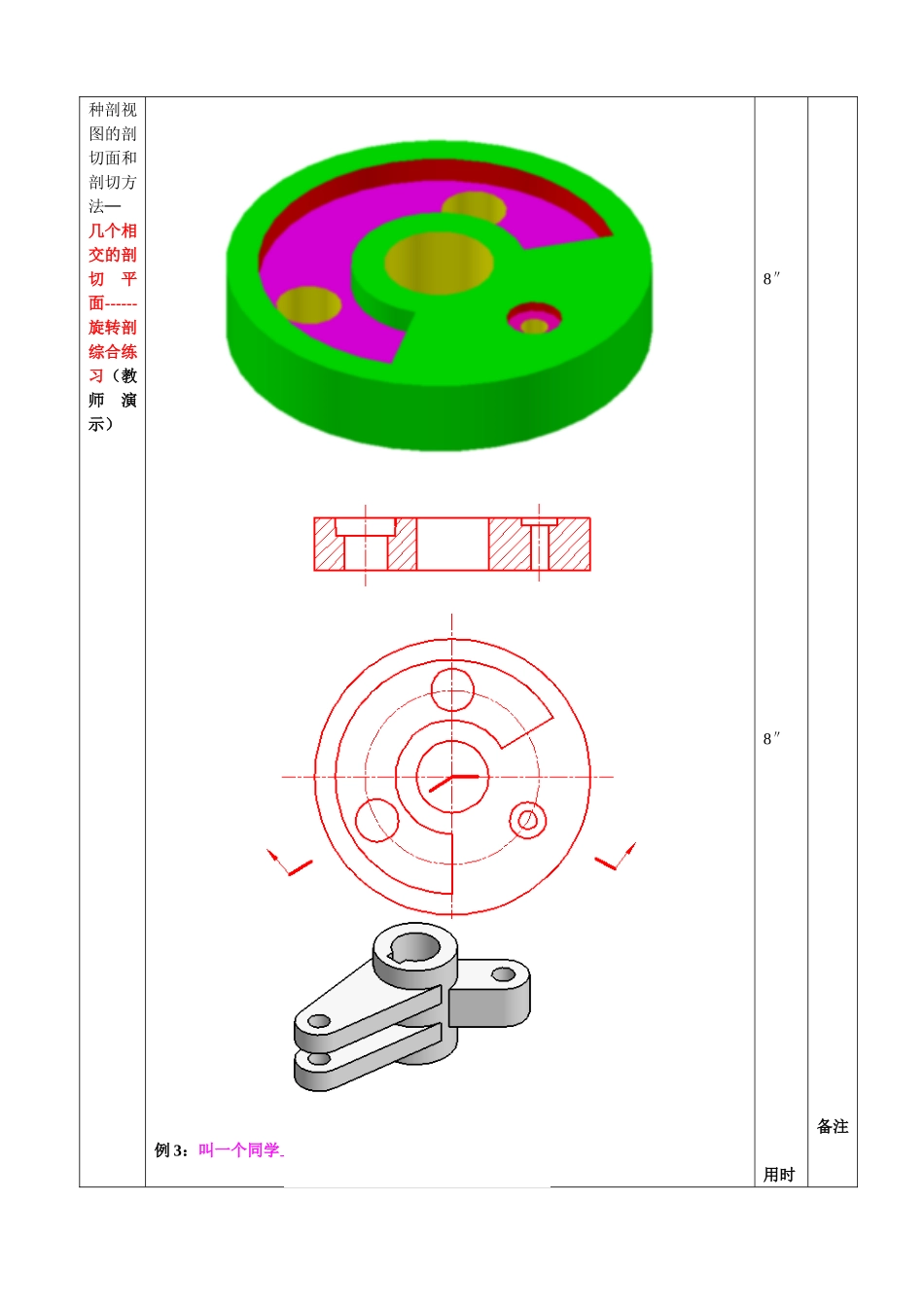

项目四：盘盖类零件的绘制（相交剖切平面旋转剖综合练习）任务2【题目】盘盖类零件的表达方案选择活动2：盘盖类零件的旋转剖视图画法课时安排：2学时（90分钟）适用班级为13HZ1-3和13ASM班时间为4月21-4月25日【活动目标】1．能力目标：◆能根据盘盖类零件的结构特点选用合理的表达方案；◆能灵活运用旋转剖视图正确表达盘盖类零件的内部结构形状；2．知识目标：◆了解对内外结构类零件有相同结构的孔和槽，和基本投影面倾斜的结构特点；◆掌握旋转剖视图的投影规律及有关旋转剖视图画法的相关规定；◆正确选用合理的表达方案，绘制盘盖类零件的视图；◆掌握盘盖类零件的测绘方法。3．素质目标：◆锻炼学生自主学习、举一反三的能力；◆培养学生严谨的工作态度和踏实的工作作风；◆培养学生勤于思考和分析问题、解决问题的能力；◆培养学生勇于动手，勇于实践的能力。【重点难点】重点：①旋转剖视图的画法难点：①结构复杂的的零件的旋转剖视图【任务准备】教师准备：1．分析学生：学生在上个学期的课程已掌握三视图的识读与绘制，有一定的空间分析能力2.教学资源：圆规、三角板、模型、课件、挂图学生准备：圆规、三角板、铅笔、作业纸【教学方法】讲授法，演练发，练习法【教学过程】新课导旋转剖同学们最容易犯错误的地方是（1）忘记标注剖切符号。（2）不记得先切、后旋、再投影。（3）找不到旋转中心。例1：针对同学们的作业发现同学们出现一些问题再选一个同学们容易犯错的题进行用时备注教学要点具体内容用时备注起立、清点学员迟到缺课的同学记录在教学日志上3″复习回顾：上两节课的旋转剖的概念及练习发现同学们学得并不好，同学们看到练习有点很没章法，旋转剖的要注意的一个画图方法，一定要同学们记住，旋转剖要:先切、后旋、再投影。同学们还要注意的是：旋转剖一定要有假想的旋转中心8″入：知识点获得三点评和讲解。先分析图形结构。例2：此例同学们一看觉得不好下手，其实说白了就是把盘盖的所有空切开，考虑到零件的结构我们采用相交的平面去剖切就不会有问题了。5″8″用时备注种剖视图的剖切面和剖切方法─几个相交的剖切平面------旋转剖综合练习（教师演示）例3：叫一个同学上黑板演板，下面的同学用美术本做。8″8″用时备注几个相交的剖切平面------旋转剖综合练习例4：综合练习题8″10″10″问问学生这个立体图的结构能看懂吗？备注几个相交的剖切平面------旋转剖综合练习用时8″布置作例5：综合练习题练习册P83-1练习册上的作业较少，老师自已出一点例题给同学们练习，练习如下：5″根椐学生的做作业情况点评如下：
