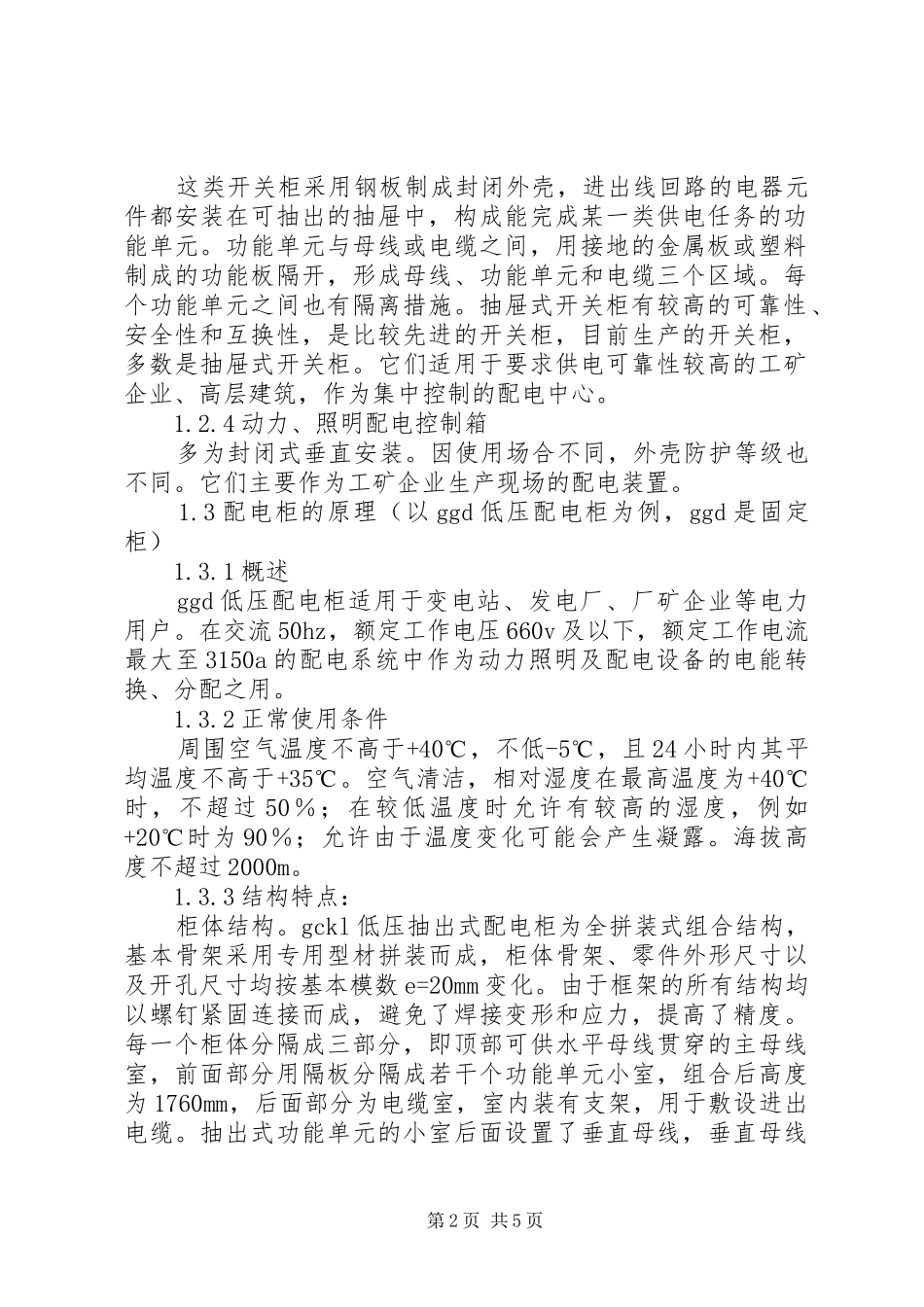

配电柜组装培训心得体会实习报告实习工作的具体内容我在生产技术实践过程中的第一部分工作是配电柜知识的了解.1配电柜按供电系统要求分类：1.1.1一级配电设备：统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。这一级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大。1.1.2二级配电设备：是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。1.1.3末级配电设备：总称为照明动力配电箱。它们远离供电中心，是分散的小容量配电设备。1.2按结构特征和用途分类：1.2.1固定面板式开关柜，常称开关板或配电屏它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。1.2.2防护式（即封闭式）开关柜指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。1.2.3抽屉式开关柜第1页共5页这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。1.2.4动力、照明配电控制箱多为封闭式垂直安装。因使用场合不同，外壳防护等级也不同。它们主要作为工矿企业生产现场的配电装置。1.3配电柜的原理（以ggd低压配电柜为例，ggd是固定柜）1.3.1概述ggd低压配电柜适用于变电站、发电厂、厂矿企业等电力用户。在交流50hz，额定工作电压660v及以下，额定工作电流最大至3150a的配电系统中作为动力照明及配电设备的电能转换、分配之用。1.3.2正常使用条件周围空气温度不高于+40℃，不低-5℃，且24小时内其平均温度不高于+35℃。空气清洁，相对湿度在最高温度为+40℃时，不超过50％；在较低温度时允许有较高的湿度，例如+20℃时为90％；允许由于温度变化可能会产生凝露。海拔高度不超过2000m。1.3.3结构特点：柜体结构。gckl低压抽出式配电柜为全拼装式组合结构，基本骨架采用专用型材拼装而成，柜体骨架、零件外形尺寸以及开孔尺寸均按基本模数e=20mm变化。由于框架的所有结构均以螺钉紧固连接而成，避免了焊接变形和应力，提高了精度。每一个柜体分隔成三部分，即顶部可供水平母线贯穿的主母线室，前面部分用隔板分隔成若干个功能单元小室，组合后高度为1760mm，后面部分为电缆室，室内装有支架，用于敷设进出电缆。抽出式功能单元的小室后面设置了垂直母线，垂直母线第2页共5页利用分支母线和水平母线联接，每个抽出式功能单元，在接通位置与垂直母线联接。柜顶装有通风窗的金属封板；顶部需进出线时，则采用绝缘封板，底部为金属封板，在上面冲有敲落孔，以利电缆进出。抽出式系统结构。每个功能单元的电器元件均安装在一个抽屉上，可使整个单元脱离柜体，维修安全、方便.抽屉装于600mm宽的柜体内，有“分离”、“试验”、“接通”三个位置。抽屉小室的电源进线侧装有活门，抽屉在“试验”、“接通”位置，活门自动开启，在“分离”位置，活门自动关闭。小室门与回路主开关具有联锁装置，合上主开关则小室门不能打开，特殊情况下亦可解锁开门。主回路电流在100a及以下，小室高度为220mm；45a及以下的回路，一般可并排安...
