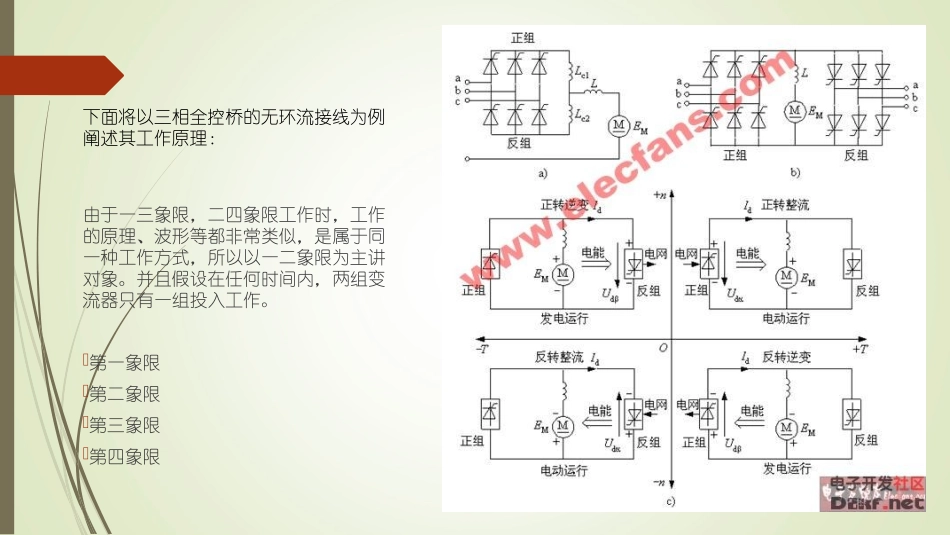

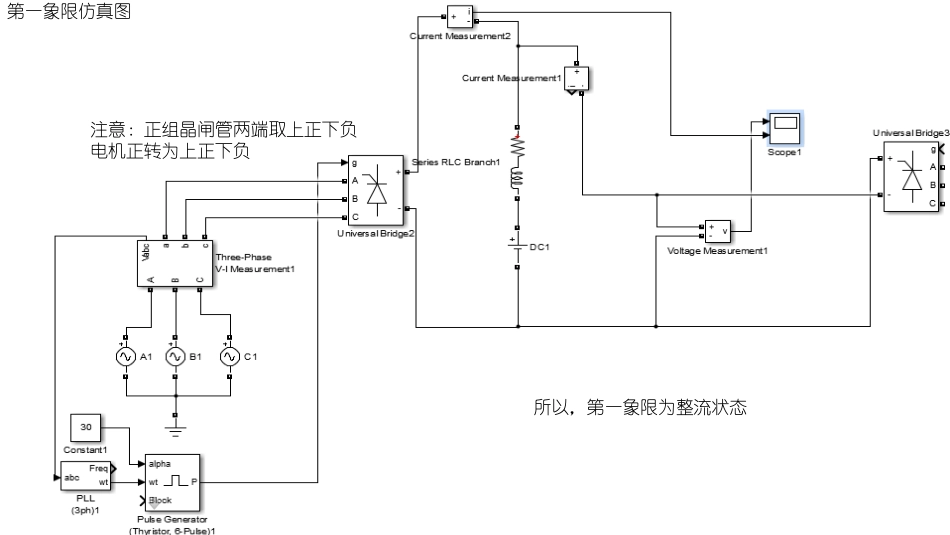

直流电机四象限运行主讲：组员：由于一三象限，二四象限工作时，工作的原理、波形等都非常类似，是属于同一种工作方式，所以以一二象限为主讲对象。并且假设在任何时间内，两组变流器只有一组投入工作。第一象限第二象限第三象限第四象限下面将以三相全控桥的无环流接线为例阐述其工作原理：第一象限仿真图注意：正组晶闸管两端取上正下负电机正转为上正下负所以，第一象限为整流状态α=30°a=60°第一象限仿真波形注意：反组晶闸管两端取上负下正电机正转为上正下负所以，第二象限为逆变状态第二象限仿真波形β=30°β=60°第三象限仿真图α=30°a=60°第三象限仿真波形第四象限仿真图a=60°α=30°第四象限仿真波形总结第一象限，正组桥工作在整流状态第二象限，反组桥工作在逆变状态第三象限，反组桥工作在整流状态第四象限，正组桥工作在逆变状态
