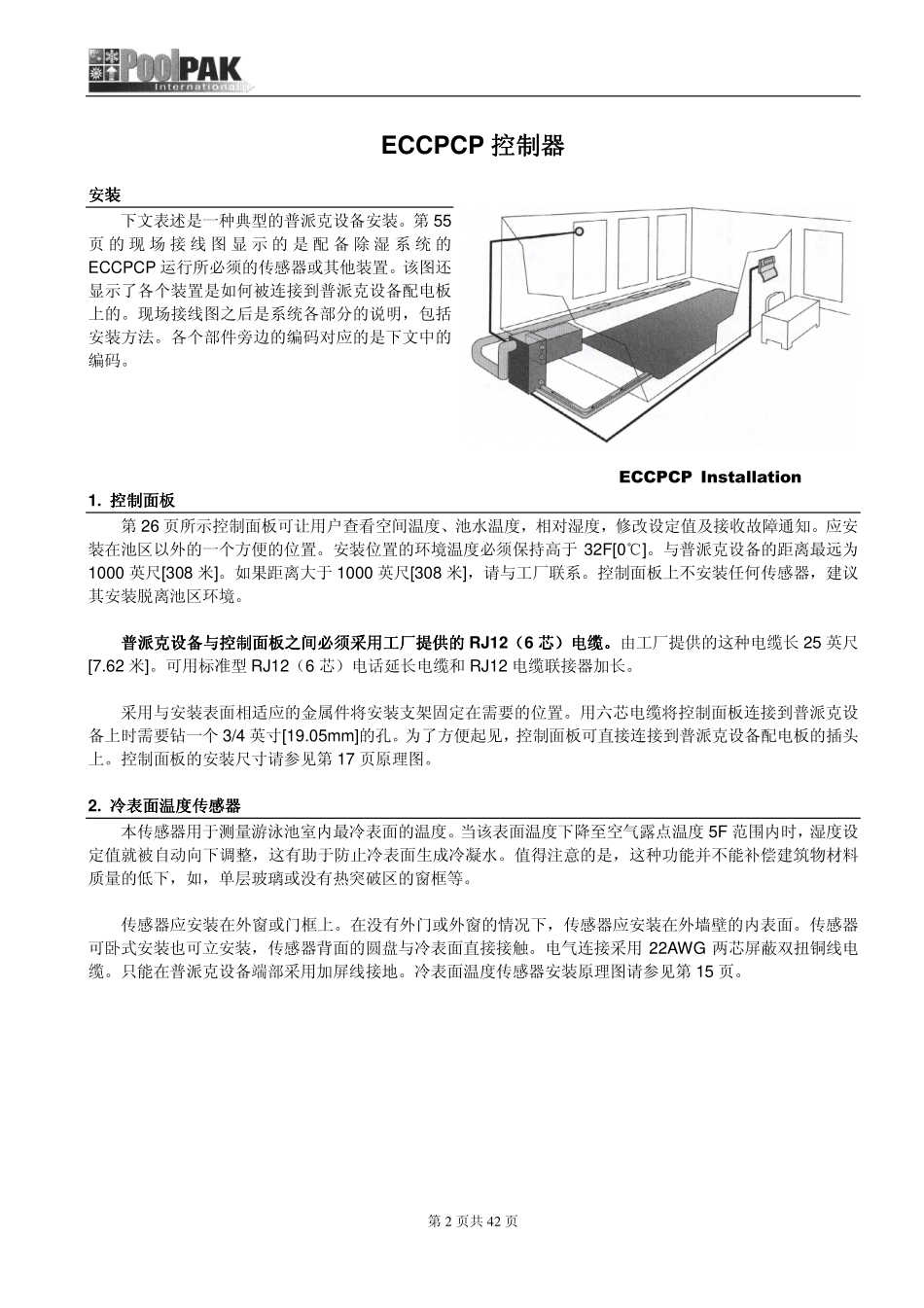

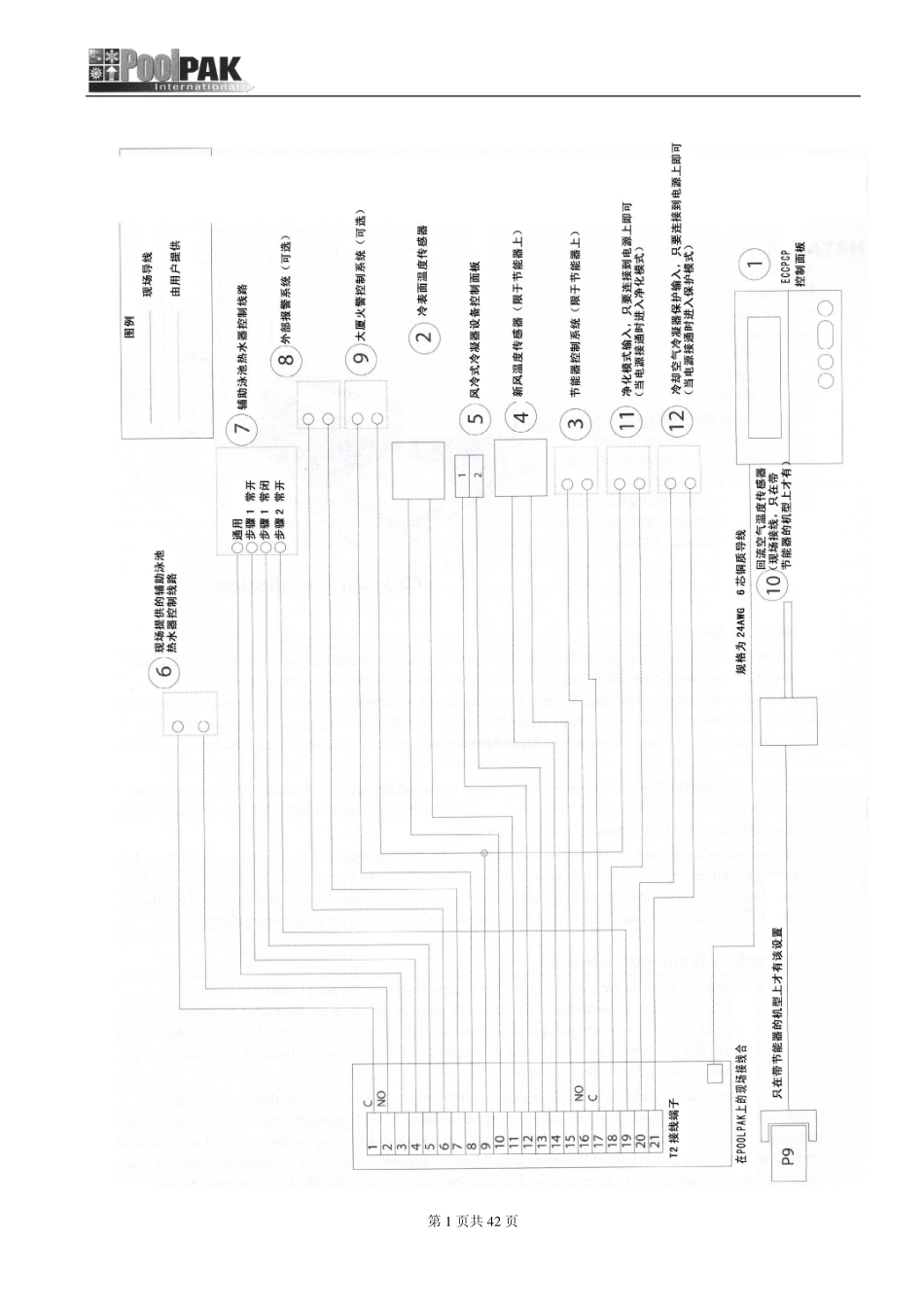

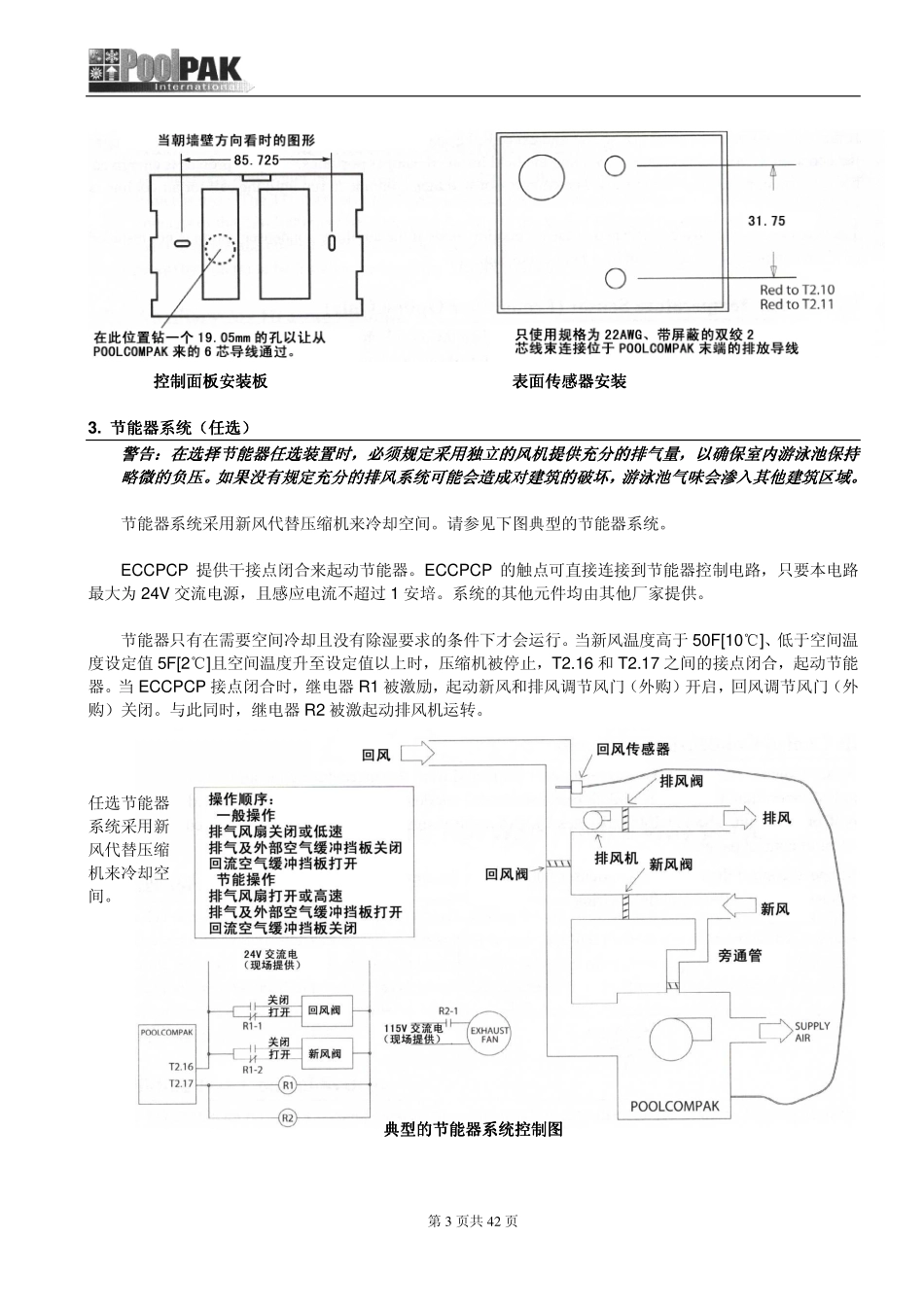

第1页共42页第2页共42页ECCPCP控制器控制器控制器控制器安装安装安装安装下文表述是一种典型的普派克设备安装。第55页的现场接线图显示的是配备除湿系统的ECCPCP运行所必须的传感器或其他装置。该图还显示了各个装置是如何被连接到普派克设备配电板上的。现场接线图之后是系统各部分的说明，包括安装方法。各个部件旁边的编码对应的是下文中的编码。ECCPCPInstallation1.控制面板控制面板控制面板控制面板第26页所示控制面板可让用户查看空间温度、池水温度，相对湿度，修改设定值及接收故障通知。应安装在池区以外的一个方便的位置。安装位置的环境温度必须保持高于32F[0℃]。与普派克设备的距离最远为1000英尺[308米]。如果距离大于1000英尺[308米]，请与工厂联系。控制面板上不安装任何传感器，建议其安装脱离池区环境。普派克普派克普派克普派克设备与控制面板之间必须采用工厂提供的设备与控制面板之间必须采用工厂提供的设备与控制面板之间必须采用工厂提供的设备与控制面板之间必须采用工厂提供的RJ12（（（（6芯芯芯芯））））电缆电缆电缆电缆。。。。由工厂提供的这种电缆长25英尺[7.62米]。可用标准型RJ12（6芯）电话延长电缆和RJ12电缆联接器加长。采用与安装表面相适应的金属件将安装支架固定在需要的位置。用六芯电缆将控制面板连接到普派克设备上时需要钻一个3/4英寸[19.05mm]的孔。为了方便起见，控制面板可直接连接到普派克设备配电板的插头上。控制面板的安装尺寸请参见第17页原理图。2.冷表面温度传感器冷表面温度传感器冷表面温度传感器冷表面温度传感器本传感器用于测量游泳池室内最冷表面的温度。当该表面温度下降至空气露点温度5F范围内时，湿度设定值就被自动向下调整，这有助于防止冷表面生成冷凝水。值得注意的是，这种功能并不能补偿建筑物材料质量的低下，如，单层玻璃或没有热突破区的窗框等。传感器应安装在外窗或门框上。在没有外门或外窗的情况下，传感器应安装在外墙壁的内表面。传感器可卧式安装也可立安装，传感器背面的圆盘与冷表面直接接触。电气连接采用22AWG两芯屏蔽双扭铜线电缆。只能在普派克设备端部采用加屏线接地。冷表面温度传感器安装原理图请参见第15页。第3页共42页控制面板安装板控制面板安装板控制面板安装板控制面板安装板表面传感器安装表面传感器安装表面传感器安装表面传感器安装3.节能器节能器节能器节能器系统系统系统系统（（（（任选任选任选任选））））警告警告警告警告：：：：在选择在选择在选择在选择节能器节能器节能器节能器任选装置时任选装置时任选装置时任选装置时，，，，必须规定采用独立的风机提供充分的排气量必须规定采用独立的风机提供充分的排气量必须规定采用独立的风机提供充分的排气量必须规定采用独立的风机提供充分的排气量，，，，以确保室内游泳池以确保室内游泳池以确保室内游泳池以确保室内游泳池保持保持保持保持略微的略微的略微的略微的负压负压负压负压。。。。如果没有规定充分的如果没有规定充分的如果没有规定充分的如果没有规定充分的排排排排风系统可能会造成对建筑的破坏风系统可能会造成对建筑的破坏风系统可能会造成对建筑的破坏风系统可能会造成对建筑的破坏，，，，游泳池气味会游泳池气味会游泳池气味会游泳池气味会渗入渗入渗入渗入其他建筑区域其他建筑区域其他建筑区域其他建筑区域。。。。节能器系统采用新风代替压缩机来冷却空间。请参见下图典型的节能器系统。ECCPCP提供干接点闭合来起动节能器。ECCPCP的触点可直接连接到节能器控制电路，只要本电路最大为24V交流电源，且感应电流不超过1安培。系统的其他元件均由其他厂家提供。节能器只有在需要空间冷却且没有除湿要求的条件下才会运行。当新风温度高于50F[10℃]、低于空间温度设定值5F[2℃]且空间温度升至设定值以上时，压缩机被停止，T2.16和T2.17之间的接点闭合，起动节能器。当ECCPCP接点闭合时，继电器R1被激励，起动新风和排风调节风门（外购）开启，回风调节风门（外购）关闭。与此同时，继电器R2被激起动排风机运转。任选节能器系统采用新风代替压缩机来冷却空间。典型的典型的典型的典型的节能器节能器节能...
