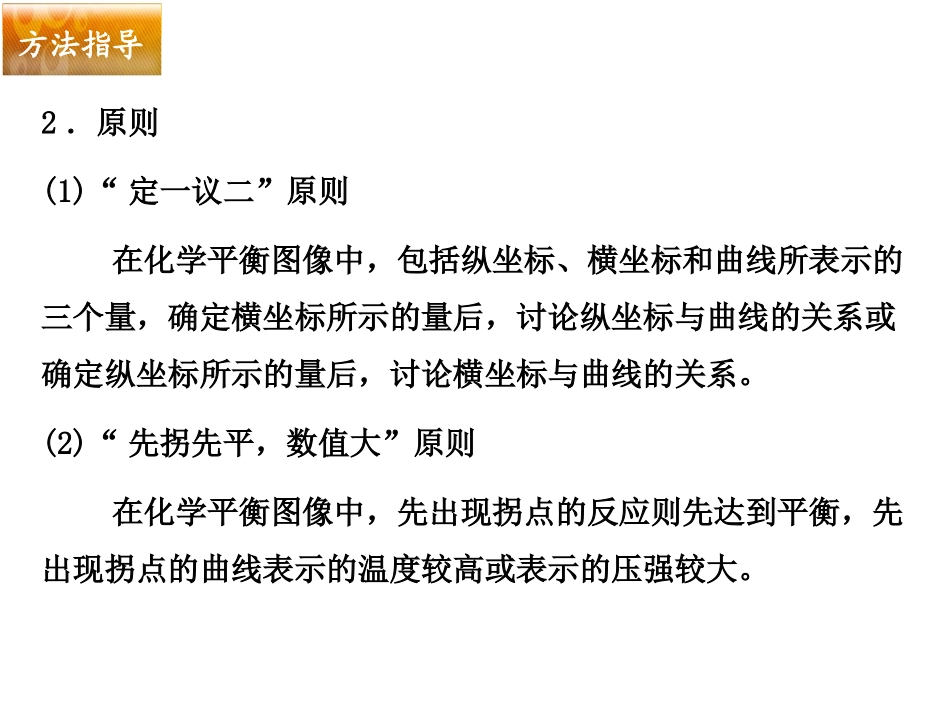

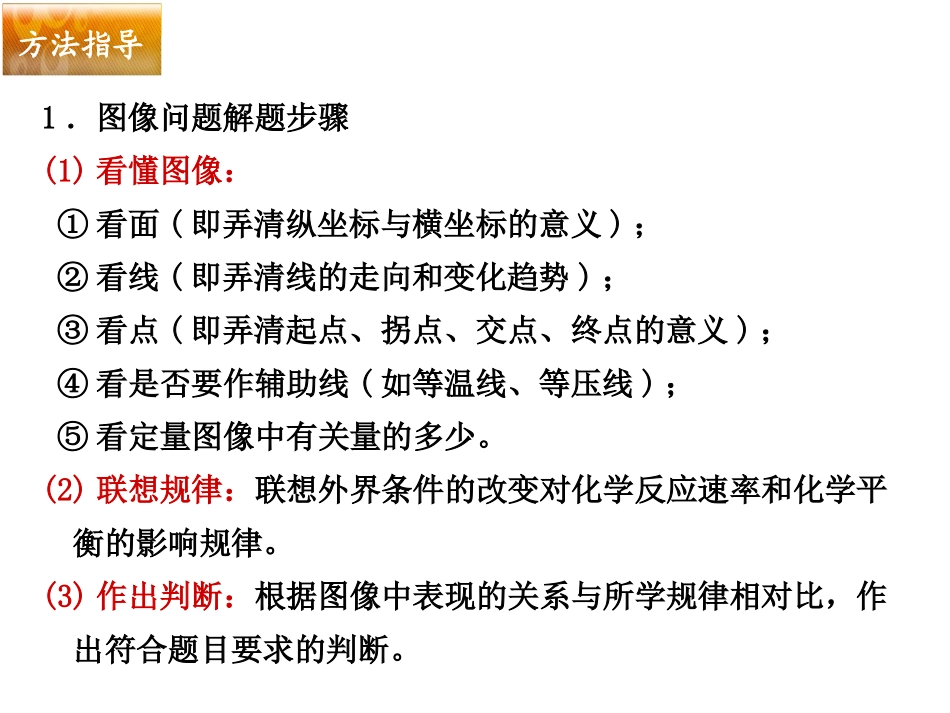

化学平衡图像分析1．图像问题解题步骤(1)看懂图像：①看面(即弄清纵坐标与横坐标的意义)；②看线(即弄清线的走向和变化趋势)；③看点(即弄清起点、拐点、交点、终点的意义)；④看是否要作辅助线(如等温线、等压线)；⑤看定量图像中有关量的多少。(2)联想规律：联想外界条件的改变对化学反应速率和化学平衡的影响规律。(3)作出判断：根据图像中表现的关系与所学规律相对比，作出符合题目要求的判断。方法指导2．原则(1)“定一议二”原则在化学平衡图像中，包括纵坐标、横坐标和曲线所表示的三个量，确定横坐标所示的量后，讨论纵坐标与曲线的关系或确定纵坐标所示的量后，讨论横坐标与曲线的关系。(2)“先拐先平，数值大”原则在化学平衡图像中，先出现拐点的反应则先达到平衡，先出现拐点的曲线表示的温度较高或表示的压强较大。方法指导1.一密闭体系中发生反应：N2+3H22NH3(正反应为放热反应)下图是某一时间段反应速率与反应进程的曲线关系图。回答下列问题：（1）处于平衡状态的时间段是（2）t1、t3、t4时刻，体系中分别是什么条件发生了变化？（3）下列时间段中，氨的百分含量最高是A.0～t1B.t2～t3C.t3～t4D.t5～t6V(正)V(逆)V(正)V(逆)v0t1t2t3t4t5t6t0～t1、t2～t3、t3～t4、t5～t6t1:升高温度，t3:使用催化剂，t4:减小体系压强好题体验2.一定温度下，在2L的密闭容器中，X、Y、Z三种气体的物质的量随时间变化的曲线如下图所示，下列描述正确的是A．反应开始到10s，用Z表示的反应速率为0.158mol/(L·s)B．反应开始到10s，X的物质的量浓度减少了0.79mol/LC．反应开始到10s时，Y的转化率为79.0%D．反应的化学方程式为：X(g)+Y(g)Z(g)好题体验3.下图Ⅰ、Ⅱ、Ⅲ分别代表①③、②、④反应，则Y轴是指①N2(g)+3H2(g)2NH3(g);△H=-Q②H2(g)+I2(g)2HI(g);△H=+Q③CO(g)+2H2(g)CH3OH(g);△H=-Q④2SO3(g)2SO2(g)+O2(g);△H=+QA．平衡混合气中一种生成物的百分含量B．平衡混合气中一种反应物的百分含量C．平衡混合气中一种生成物的转化率D．平衡混合气中一种反应物的转化率好题体验•4.（2009江苏）I2在KI溶液中存在下列平衡：I2(aq)＋I-(aq)I3-(aq)，某I2、KI混合溶液中，c(I3-)与温度T的关系如图所示。下列说法正确的是•A．反应I2(aq)＋I-(aq)I3-(aq)的△H>0•B．若温度为T1、T2，反应的平衡常数分别为K1、K2,则K1＞K2•C．若反应进行到状态D时，一定有v正＞v逆•D．状态A与状态B相比，状态A的c(I2)大C(I3-)TT1T2T3ABCD0好题体验1.以速率—时间图像计算平衡浓度•5:在容积固定为2L的密闭容器中，充入X、Y气体各2mol，发生可逆反应：X(g)+2Y(g)2Z(g)，并达平衡，以Y的浓度改变表示的反应速度与时间t的关系如图所示，则Y的平衡浓度表达式正确的是（式中S是对应区域的面积）典例精析ASBSCSDSaObaObabdObOd....2121t/sVY/(mol·L-1·s-1)abdO6、反应A(g)+B(g)C(g)；△H<0已达平衡,升高温度,平衡逆向移动,当反应一段时间后反应又达平衡,则速率对时间的曲线为典例精析变式变式11ABCDVtV正V逆VtV逆V正VtV逆V正VtV正V逆7、X(g)+Y(g)2Z(g)；△H<0，达平衡时，混合气体中Z的百分含量随温度变化的曲线为Z%T10kpa100kpaZ%T10kpa100kpaZ%T10kpa100kpaZ%T10kpa100kpaABCD典例精析变式变式559.混合气体平均相对分子质量—温度(压强)图像典例精析8、可逆反应2A+B2C(g)(正反应放热)，随温度变化气体平均摩尔质量如图所示，则下列叙述正确的是（）A．A和B可能都是固体B．A和B一定都是气体C．若B为固体，则A一定是气体D．A和B不可能都是气体E．A和B可能都是气体平均摩尔质量温度10.由体积分数—温度图像判断平衡进程•9、在容积相同的不同密闭容器内，分别充入同量的N2和H2，在不同温度，任其发生反应N2(g)+3H2(g)2NH3(g)，在第7秒时分别测定其中的体积分数，并绘成下图曲线。典例精析•⑵此反应的正反应是______热反应。•⑶T1到T2变化时，V正V逆，T3时，V正V逆，T3到T4变化时，V正V逆。A、B放⑴A、B、C、D、E中，尚未达到化学平衡状态的点是。>=<10.由体积分数—温度图像判断平衡进程•9、在容积相同的不同密闭容器内，分别充入同量的N2和H2，在不同温度，任其发生反应N2(g)+3H2(g)2NH3(g)，在...
