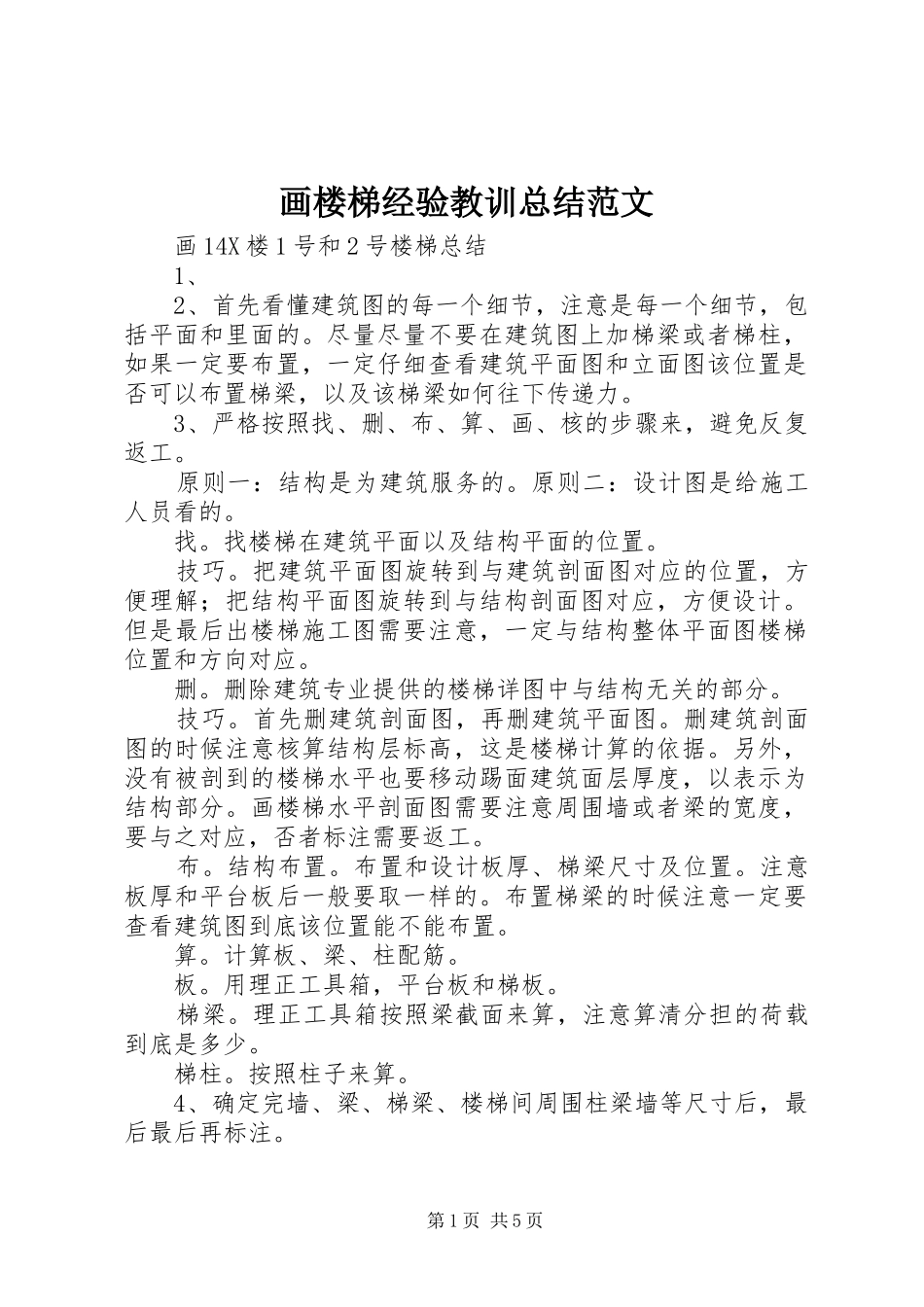

画楼梯经验教训总结范文画14X楼1号和2号楼梯总结1、2、首先看懂建筑图的每一个细节，注意是每一个细节，包括平面和里面的。尽量尽量不要在建筑图上加梯梁或者梯柱，如果一定要布置，一定仔细查看建筑平面图和立面图该位置是否可以布置梯梁，以及该梯梁如何往下传递力。3、严格按照找、删、布、算、画、核的步骤来，避免反复返工。原则一：结构是为建筑服务的。原则二：设计图是给施工人员看的。找。找楼梯在建筑平面以及结构平面的位置。技巧。把建筑平面图旋转到与建筑剖面图对应的位置，方便理解；把结构平面图旋转到与结构剖面图对应，方便设计。但是最后出楼梯施工图需要注意，一定与结构整体平面图楼梯位置和方向对应。删。删除建筑专业提供的楼梯详图中与结构无关的部分。技巧。首先删建筑剖面图，再删建筑平面图。删建筑剖面图的时候注意核算结构层标高，这是楼梯计算的依据。另外，没有被剖到的楼梯水平也要移动踢面建筑面层厚度，以表示为结构部分。画楼梯水平剖面图需要注意周围墙或者梁的宽度，要与之对应，否者标注需要返工。布。结构布置。布置和设计板厚、梯梁尺寸及位置。注意板厚和平台板后一般要取一样的。布置梯梁的时候注意一定要查看建筑图到底该位置能不能布置。算。计算板、梁、柱配筋。板。用理正工具箱，平台板和梯板。梯梁。理正工具箱按照梁截面来算，注意算清分担的荷载到底是多少。梯柱。按照柱子来算。4、确定完墙、梁、梯梁、楼梯间周围柱梁墙等尺寸后，最后最后再标注。第1页共5页5、楼梯间平面图是否周边打折断线。如果是剪力墙被打断，需要打折断线；如果是梁被打断，那么不需要打折断线。很重要：画完楼梯结构施工图后，要与建筑楼梯剖面及平面图重合核对，以免影响建筑施工。技巧。把结构图粘贴成块，而建筑图炸开为线进行重合核对，点击建筑块可以用虚线显示结构图，方便核对。重点要核对建筑门窗洞口是否有结构挡住。第一次修改问题1、楼梯剖面图没有标注竖向轴线间尺寸。2、剖面图标示高度要有意义，简明。一定要标注到轴线，依据轴线定位。标示可以更加明确，简单。可以修改为即表明了从哪个标高开始标注，也简单了许多。3、每一个剖面的水平定位标注一定要从轴线开始到轴线结束才有意义。4、加梯梁的问题，如果建筑图示楼梯跨度不大，比如5m以下，那么尽量不要加梯梁，因为一旦加梯梁就需要考虑梯梁的支撑，是否需要加梯柱，加梯柱是否会影响到窗户或者门，可能会影响建筑效果。梯柱下面有无地梁，没有的话需要单独给梯柱加独立基础。但是，如果跨度比较大，超过5m了，就需要考虑加梯梁，同时综合考虑建筑图、梯柱、梯柱放置位置等问题。5、楼梯配筋间距100太密了，以150到200为宜。6、楼梯平面图布局最好按照从左到右，从上到下依次增高为宜。7、剖面图的平面标注和平面图的标注一定一定要完全对应上。此处需要特别注意楼梯建筑平面图中楼梯需要水平移动建筑竖直方向上建筑面层的距离。8、楼梯平面图的高度标示，一定要按照板顶来标注。9、板配筋不要太大。控制间距150到200.第2页共5页10、楼梯平面图注意踏步不要深入梁里面，删除建筑楼梯扶手。11、注意楼梯最上部平面图时，梯段的类型不要标示反了，按照从最高板平面往下走来核实。12、详图的标示文字和配筋标示文字相比不要太小。13、14、15、最底部梯梁不需要一定跟踏面一样，按照50的模数取大。梯段、梯梁、梯柱统一用三级钢。梯柱箍筋需全高加密，间距取100。第二次修改问题1、标注的-0.030最好左移到标注线左边。修改为2、竖向标注线位置要有倒三角形的相对标高标示，包括右边的楼层标注。修改为3、梯段板竟然没有标注厚度。4、梯梁的轮廓可以用虚线表示出来，标注的时候也需要注意不要档着梁。修改为5、设置梯梁之后，梯段与平台板链接的部位就不需要再加腋了。修改为6、跨度比较小的梯段部位，就不需要太厚的梯段板和平台板，可以适当降低。7、楼梯结构平面图中把建筑扶手都删除。8、最下面梯段如果有梯梁，那么该梯梁要考虑能否放在地梁上，梯梁的标高与截面尺寸是否能够放到地梁上面，会不会有悬空的情况等，要综合整体结构平面图地梁的标高考虑。9、同样一段梯梁的梯柱，就...
