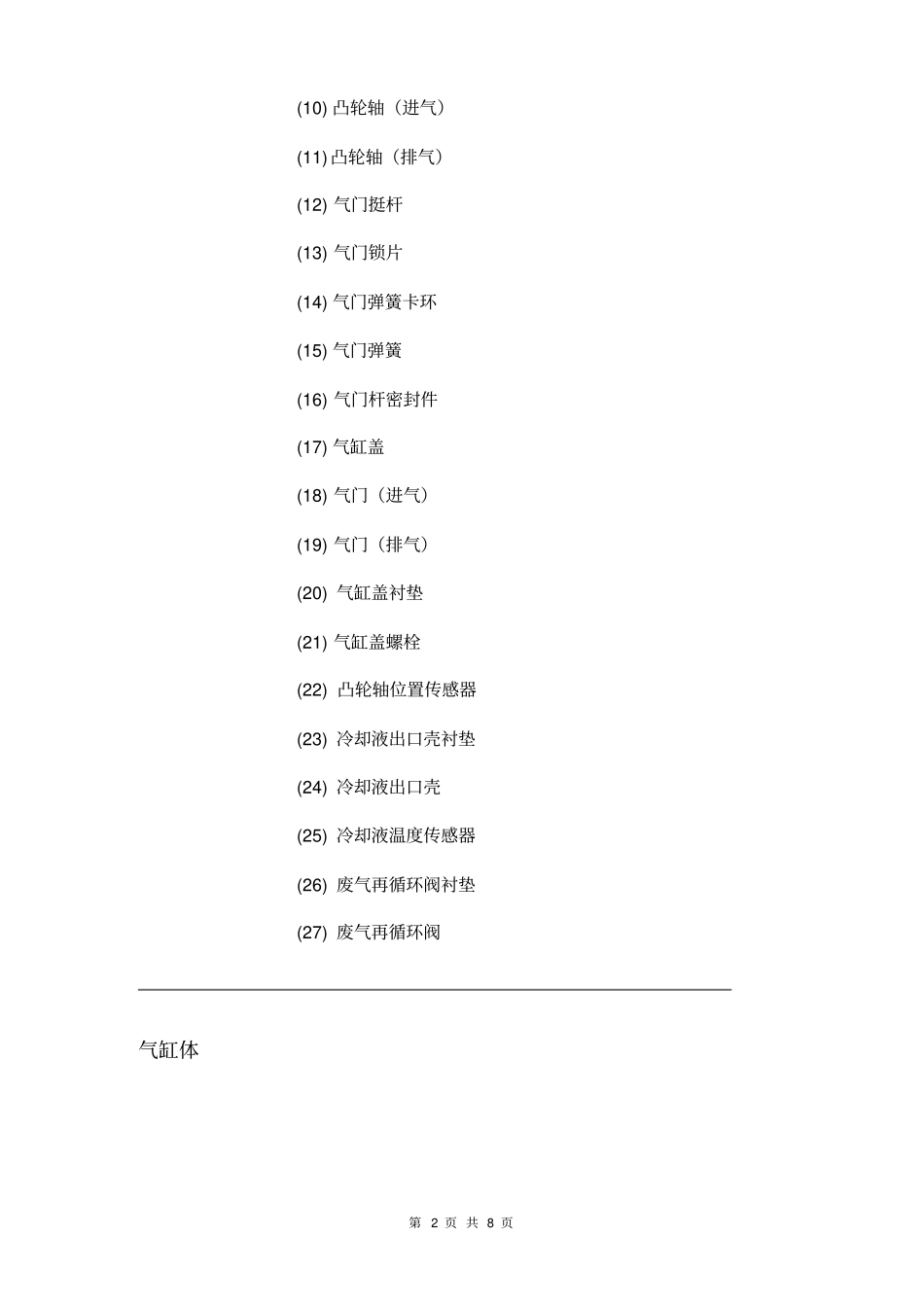

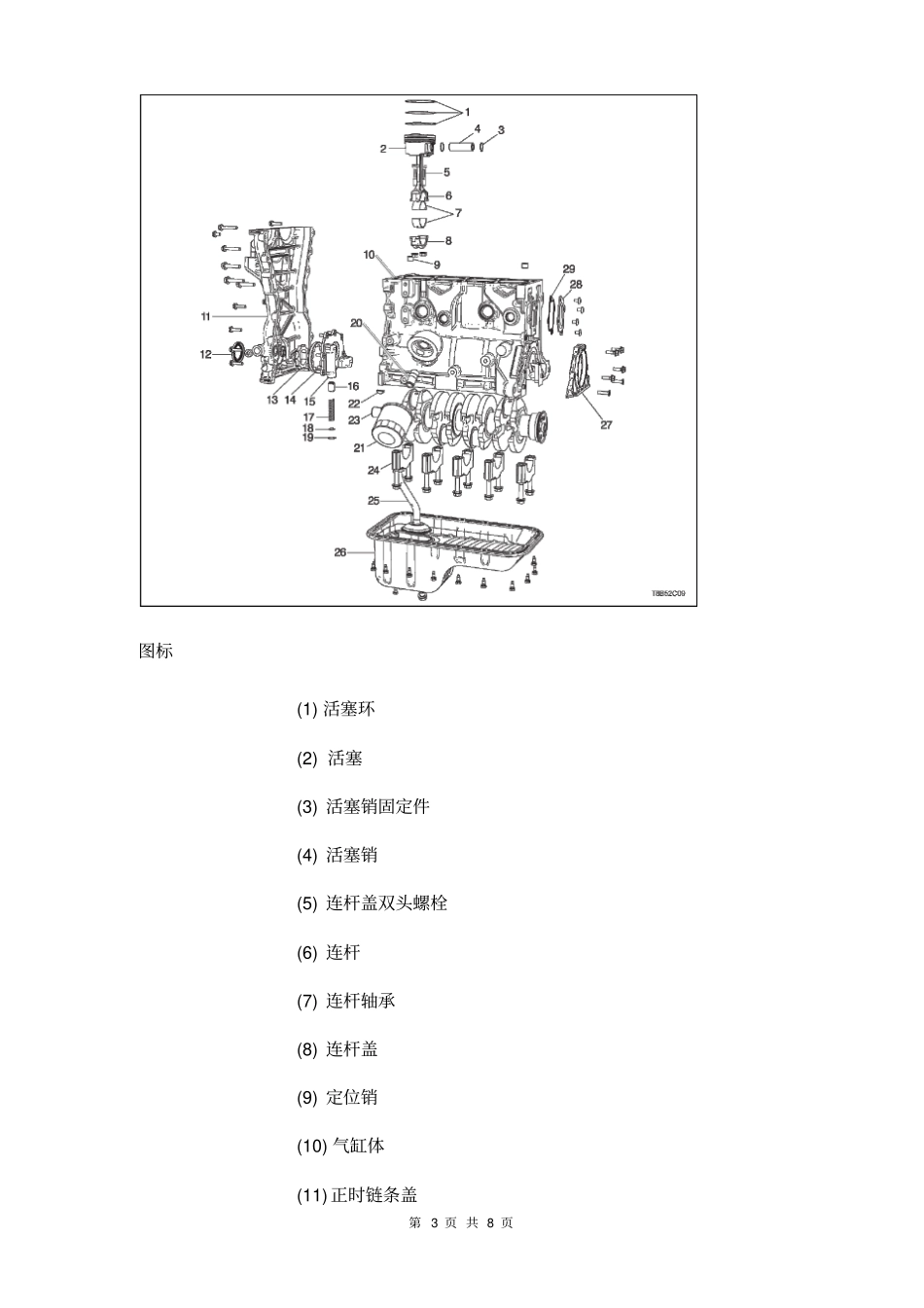

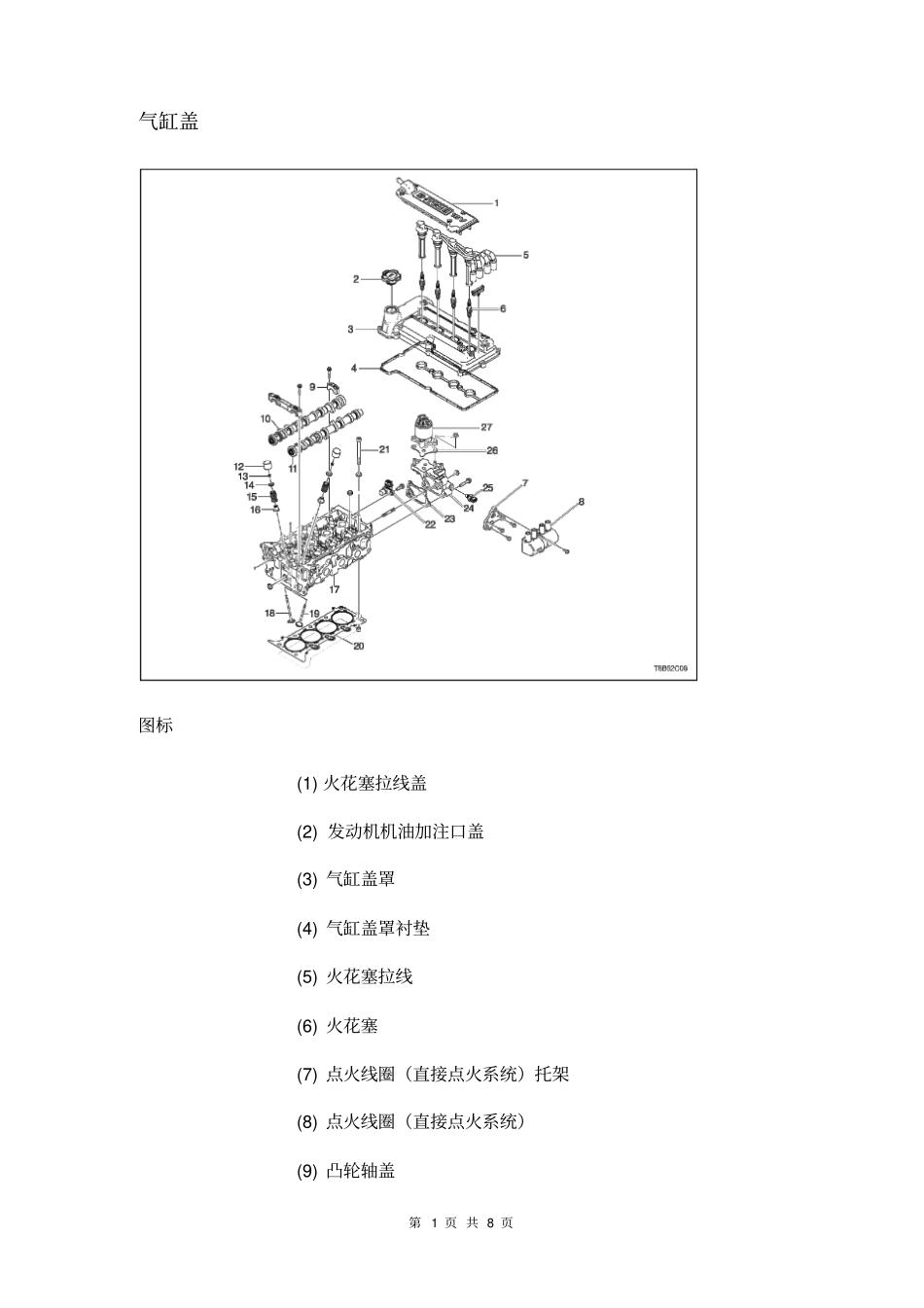

第1页共8页气缸盖图标(1)火花塞拉线盖(2)发动机机油加注口盖(3)气缸盖罩(4)气缸盖罩衬垫(5)火花塞拉线(6)火花塞(7)点火线圈(直接点火系统)托架(8)点火线圈(直接点火系统)(9)凸轮轴盖第2页共8页(10)凸轮轴(进气)(11)凸轮轴(排气)(12)气门挺杆(13)气门锁片(14)气门弹簧卡环(15)气门弹簧(16)气门杆密封件(17)气缸盖(18)气门(进气)(19)气门(排气)(20)气缸盖衬垫(21)气缸盖螺栓(22)凸轮轴位置传感器(23)冷却液出口壳衬垫(24)冷却液出口壳(25)冷却液温度传感器(26)废气再循环阀衬垫(27)废气再循环阀气缸体第3页共8页图标(1)活塞环(2)活塞(3)活塞销固定件(4)活塞销(5)连杆盖双头螺栓(6)连杆(7)连杆轴承(8)连杆盖(9)定位销(10)气缸体(11)正时链条盖第4页共8页(12)曲轴前油封(13)机油泵内转子(14)机油泵外转子(15)机油泵盖(16)限油阀(17)限油阀弹簧(18)限油阀盖(19)限油阀固定件(20)机油滤清器双头螺栓(21)机油滤清器(22)键槽(23)曲轴(24)曲轴轴承盖(25)机油滤网(26)油底壳(27)曲轴后油封(28)气缸体板塞(29)气缸体板塞衬垫歧管和进气系统第5页共8页图标(1)谐振器(2)管路(3)空气滤清器通气软管(4)空气滤清器下壳体(5)空气滤清器滤芯(6)空气滤清器上盖(7)出气软管(8)谐振器(9)谐振器(10)节气门体(11)怠速空气控制阀(IACV)第6页共8页(12)节气门位置传感器(13)进气歧管(14)废气再循环管(15)废气再循环管衬垫(16)废气再循环阀(17)节温器壳体(18)冷却液出口壳(19)燃油分配管(20)喷油器(21)排气歧管(22)排气歧管隔热板正时系统和支座第7页共8页图标(1)正时链条(2)凸轮轴链轮(进气)(3)凸轮轴链轮(排气)(4)衬套(5)凸轮轴链轮固定螺栓(6)正时链条杆(7)正时链条张紧器(8)正时链条导板(9)曲轴链轮(10)发动机支座总成(11)后支座托架第8页共8页(12)变速器后支座(13)变速器支座总成(14)变速器支座托架
