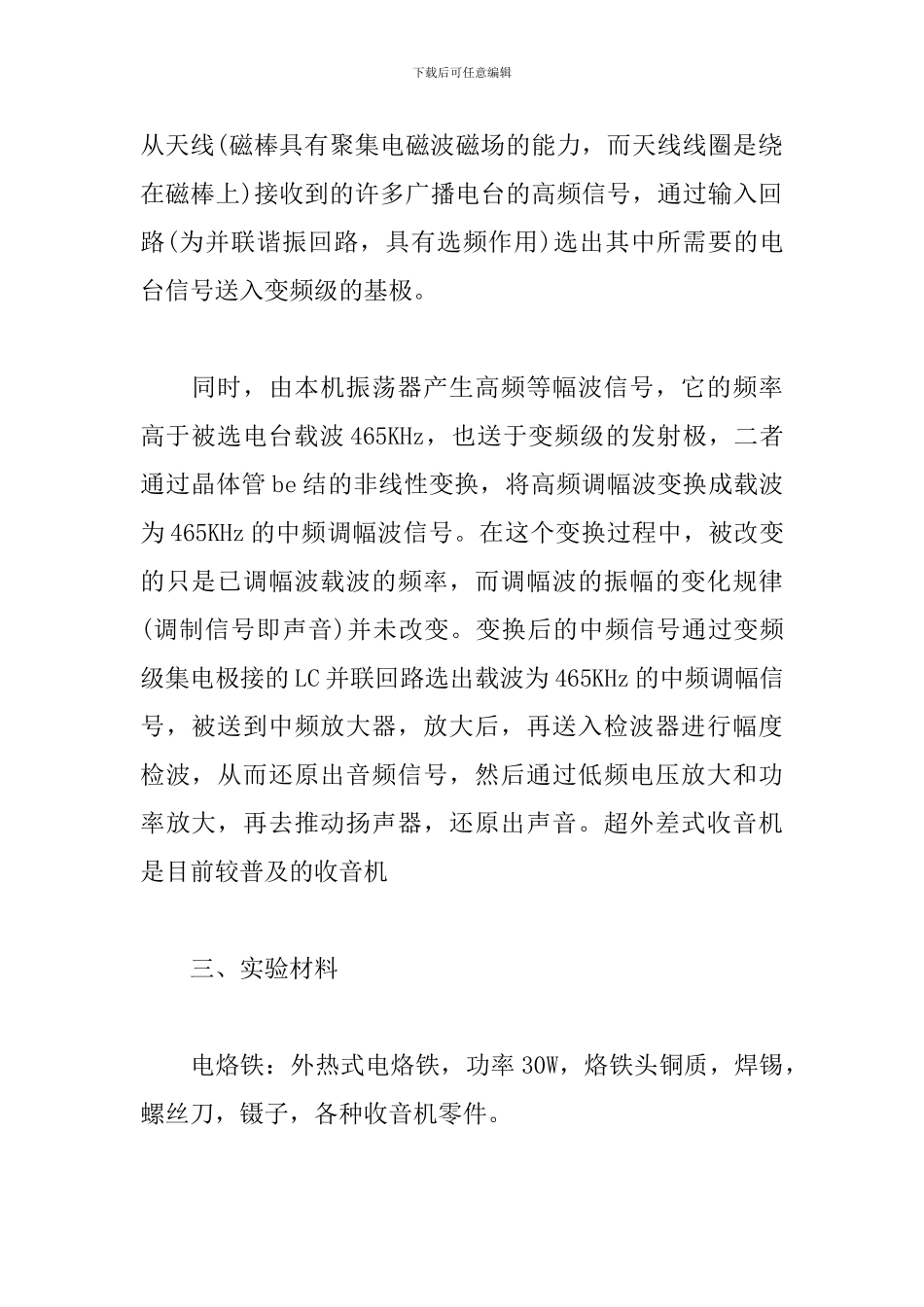

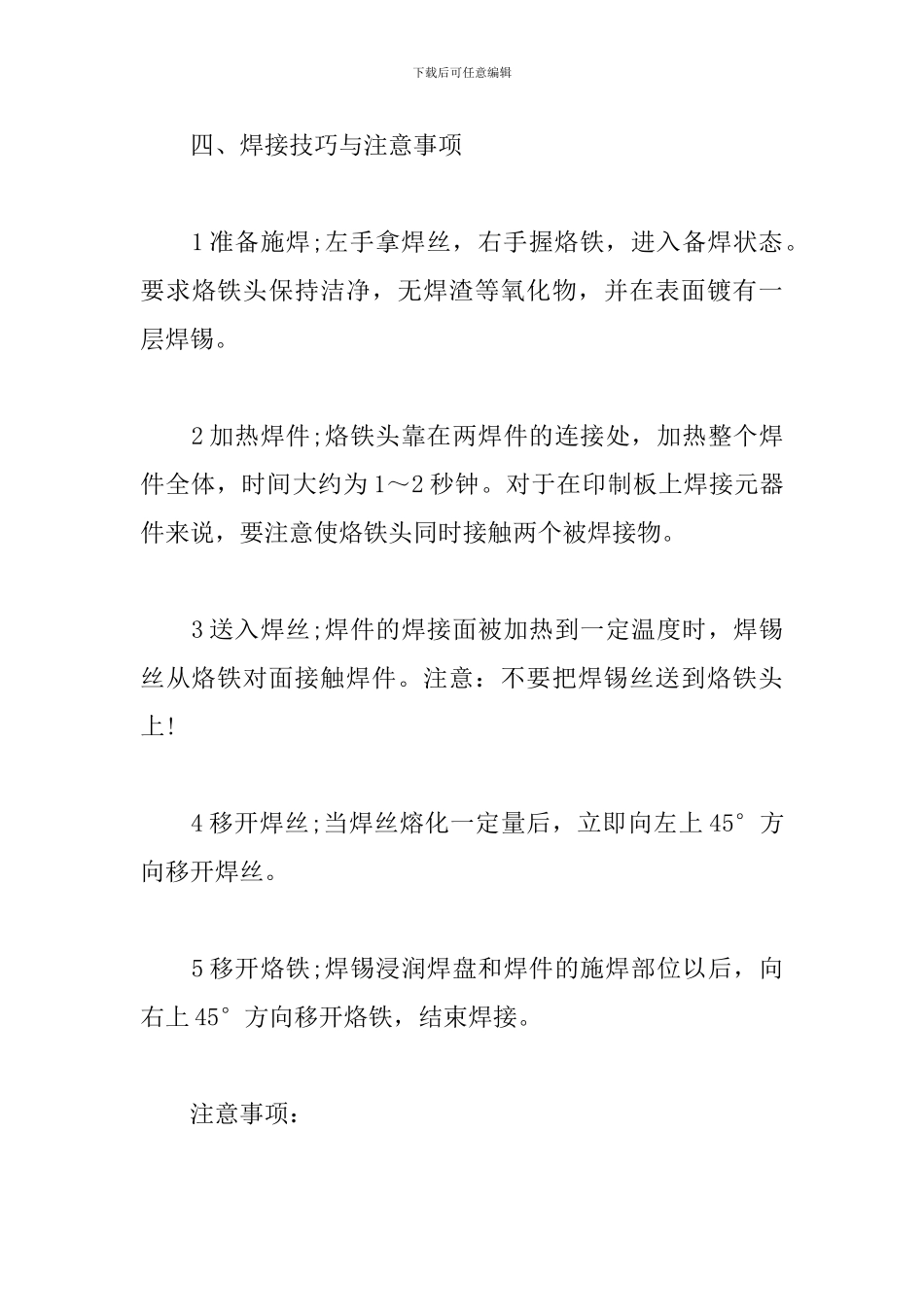

下载后可任意编辑毕业焊接实训报告范文篇一一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。3.了解安全用电知识，学习安全操作要领，培育严谨的工作作风，养好良好的工作习惯，也培育团队意识和集体主义精神。二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。具体讲：下载后可任意编辑从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。下载后可任意编辑四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持洁净，无焊渣等氧化物，并在表面镀有一层焊锡。2加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。3送入焊丝;焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。注意：不要把焊锡丝送到烙铁头上!4移开焊丝;当焊丝熔化一定量后，立即向左上45°方向移开焊丝。5移开烙铁;焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。注意事项：下载后可任意编辑1、元件视情况立式焊装或卧式焊装均可，前者元件要成型，后者元件尽量贴近板面。2、有字元件的有字一面要尽量在同一方向。3、连接导线要先镀锡再焊接，剥线裸露部位不要大于1mm。4、焊接所用时间尽量短，焊好后不要拨弄元件以免焊盘脱落!5、焊点大小均匀，表面光亮，无毛刺无虚焊。6、元件管脚应留出焊点外0.2-1mm。7、焊接工程中，一定要注意焊接面的清洁事项五、收音机的调试1、调整各级晶体三极管的静态工作点。晶体三极管的工作状态是否合适，会直接影响整机的性能，严重时甚至使整机不能工作。所谓工作状态的调整主要是指集电极电下载后可任意编辑流的调整。图1中有“X”的地方为电流表接入处，线路板上留有四个测量电流的缺口，分别是A、B、c、D四个点，将电位器的开关打开(音量旋至最小即测量静态电流)，用万用表的10mA档测量各点的三极管静态电流是Icl≈0.3mA，Ic2≈0.5mA，Ic4≈2mA，Ic5，6≈1.5mA，测量值与上述值差不多时可用。电烙铁将这四个缺口依次连接，再把音量开到，调双连拨盘即可收到电台声音。假如遇到某一级电流太大或太小时首先重点检查这一级三极管的极性和质量，然后检查三极管周围元件是否有问题。2、调整中频频率。就是通过调整中周的磁帽，使它谐振在465KHz上。调中周的工具应该使用无感起子，调中周使用高频信号发生器，使高频信号发生器输出465KHz的中频信号，用1KHz音频调制，调制度选30%。调整的方法是：首先，将本机振荡回路用导线短路，使它停振，以避开造成对中频调试工作的干扰。然后，将双连可变电容器调到值(逆时针旋到底)。打开收音机的电源开关K，将音量电位器RP旋到，信号发生器的输出头碰触VT2的基极，调整T4，使扬声器发出1KHz的响声最响。然后由后级往前级，从基级输入信号，仅调整T3、T4，使扬声器中声音最响，中频就调整好了。假如下载后可任意编辑没有高频信号发生器，也可以...
