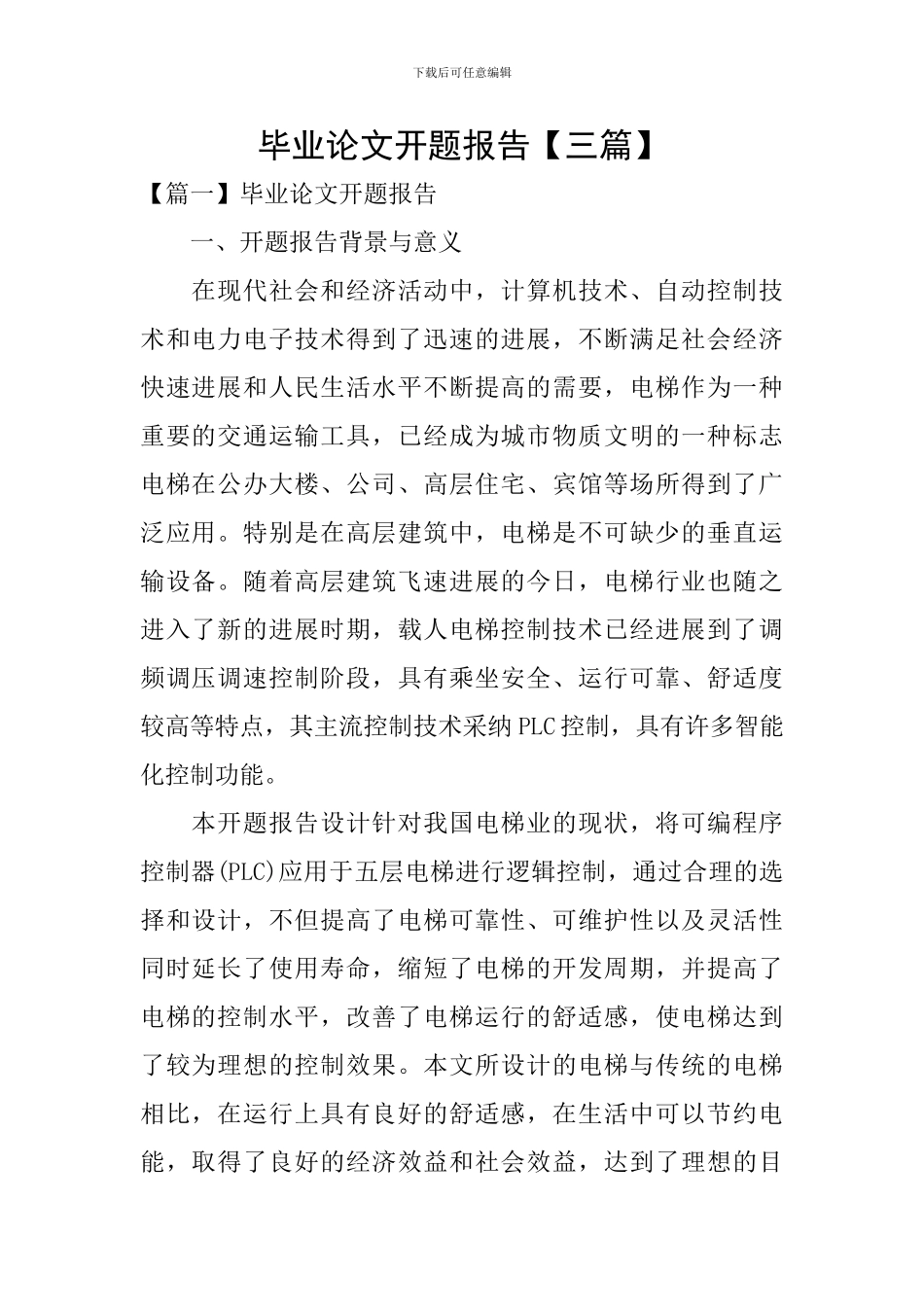

下载后可任意编辑毕业论文开题报告【三篇】【篇一】毕业论文开题报告一、开题报告背景与意义在现代社会和经济活动中，计算机技术、自动控制技术和电力电子技术得到了迅速的进展，不断满足社会经济快速进展和人民生活水平不断提高的需要，电梯作为一种重要的交通运输工具，已经成为城市物质文明的一种标志电梯在公办大楼、公司、高层住宅、宾馆等场所得到了广泛应用。特别是在高层建筑中，电梯是不可缺少的垂直运输设备。随着高层建筑飞速进展的今日，电梯行业也随之进入了新的进展时期，载人电梯控制技术已经进展到了调频调压调速控制阶段，具有乘坐安全、运行可靠、舒适度较高等特点，其主流控制技术采纳PLC控制，具有许多智能化控制功能。本开题报告设计针对我国电梯业的现状，将可编程序控制器(PLC)应用于五层电梯进行逻辑控制，通过合理的选择和设计，不但提高了电梯可靠性、可维护性以及灵活性同时延长了使用寿命，缩短了电梯的开发周期，并提高了电梯的控制水平，改善了电梯运行的舒适感，使电梯达到了较为理想的控制效果。本文所设计的电梯与传统的电梯相比，在运行上具有良好的舒适感，在生活中可以节约电能，取得了良好的经济效益和社会效益，达到了理想的目下载后可任意编辑的。二、毕业教学环节开题报告的主要内容本开题报告主要任务是完成五层电梯控制器的电路设计、元器件选型、PLC外部接口电路设计、控制器装配图与接线图设计、列出元器件清单、完成PLC程序设计与联机调试等内容。具体控制要求如下：1．由于电梯对控制系统的可靠性和安全性要求极高，主要以逻辑控制为主，通常采纳PLC作为控制系统的核心，所以，应用PLC来设计一个5层电梯控制器具有一定的现实意义。2．上行与下行选择由上电梯的人选择信号决定。顺向优先执行，顺向执行完之后再反向执行。3．行车途中如遇呼梯信号时，顺向截车，反向不截车。4．内选信号、呼梯信号具有记忆功能，执行后解除。5．内选信号、呼梯信号、行车方向、行车楼层均有指示灯。6．停层时延时2秒后自动开门或手动开门。7．有内选信号时，延时2秒自动关门或手动直接关门。8．无内选信号时可以手动关门，但不会自动关门。9．行车时不能手动开门，开门时不能行车。10．分别用数码管和指示灯显示工作状态（工作电压下载后可任意编辑均为220VAC）。三、已具备的条件学院电子信息技术中心拥有S7-200系列PLC及外围设备20套，拥有CPM2A系列PLC和CPM1A系列PLC20台，拥有PLC控制的电梯模拟教学系统2套，同时我校拥有优良的师资团体,为毕业生的设计提供强有力的支持,并且学校与金华地区主要生产PLC产品的公司保持良好的合作关系,为我院提供了理想的实习环境。四、思路和设计方案电梯控制系统可分为电力拖动电路和电气控制电路两个主要部分。电力拖动电路主要包括电梯垂直方向主拖动电路和轿箱开关电路。二者均采纳易于控制的三相沟通异步电动机作为拖动动力源。主拖动电路采纳PWM调试方式，达到了无级调速的目的。而开关门电路上电机仅需一种速度进行运动。电气控制系统则由众多呼叫按钮、传感器、控制用继电器、指示灯、LED七段数码管和控制部分的核心器件（PLC）等组成。PLC集信号采集、信号输出及逻辑控制于一体，与电梯电力拖动系统一起实现了电梯控制的所有功能。1．电梯控制系统的硬件组成电梯控制系统的主电路图如图1所示，电梯控制电路的硬件结构如图2所示。控制电路主要包括按钮编码输入电路、下载后可任意编辑楼层传感器检测电路、发光二极管记忆灯电路、PWM控制沟通电机无级调速电路、轿箱开关电路、楼层显示电路及一些其他辅助电路等。为减少PLC输入输出点数，采纳编码的方式将31个呼叫及楼层按钮编码五位二进制码输入PLC。(1)系统输入部分系统输入部分分为两个部分，一是直接输入到PLC输入口的开关量信号部分，包括：控制台上的启动按钮、恢复正常工作按钮、消防/检修按钮、*上行（下行）按钮部分以及开关门行程到位开关。二是按钮编码输入信号部分。本系统为十层电梯系统，在轿箱内的选层按钮和门厅旁的向上、向下呼叫按钮共有28个之多，采纳优先编码的方法将31个按钮信号编为五位二进制码。这里采纳四片8位优先编码器4532和五...
