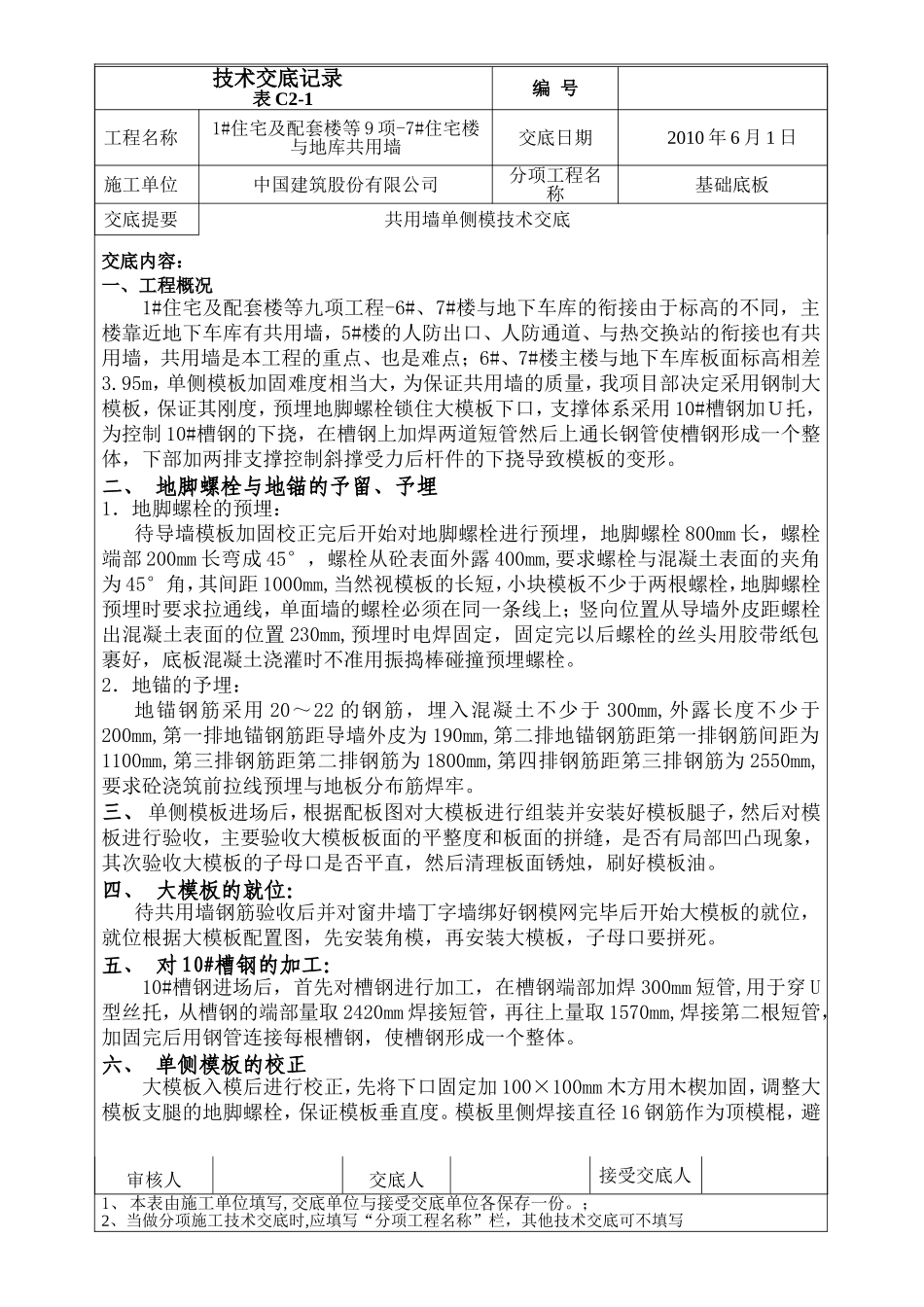

技术交底记录表C2-1编号工程名称1#住宅及配套楼等9项-7#住宅楼与地库共用墙交底日期2010年6月1日施工单位中国建筑股份有限公司分项工程名称基础底板交底提要共用墙单侧模技术交底交底内容：一、工程概况1#住宅及配套楼等九项工程-6#、7#楼与地下车库的衔接由于标高的不同，主楼靠近地下车库有共用墙，5#楼的人防出口、人防通道、与热交换站的衔接也有共用墙，共用墙是本工程的重点、也是难点；6#、7#楼主楼与地下车库板面标高相差3.95m，单侧模板加固难度相当大，为保证共用墙的质量，我项目部决定采用钢制大模板，保证其刚度，预埋地脚螺栓锁住大模板下口，支撑体系采用10#槽钢加Ｕ托，为控制10#槽钢的下挠，在槽钢上加焊两道短管然后上通长钢管使槽钢形成一个整体，下部加两排支撑控制斜撑受力后杆件的下挠导致模板的变形。二、地脚螺栓与地锚的予留、予埋1．地脚螺栓的预埋：待导墙模板加固校正完后开始对地脚螺栓进行预埋，地脚螺栓800mm长，螺栓端部200mm长弯成45°，螺栓从砼表面外露400mm,要求螺栓与混凝土表面的夹角为45°角，其间距1000mm,当然视模板的长短，小块模板不少于两根螺栓，地脚螺栓预埋时要求拉通线，单面墙的螺栓必须在同一条线上；竖向位置从导墙外皮距螺栓出混凝土表面的位置230mm,预埋时电焊固定，固定完以后螺栓的丝头用胶带纸包裹好，底板混凝土浇灌时不准用振捣棒碰撞预埋螺栓。2．地锚的予埋：地锚钢筋采用20～22的钢筋，埋入混凝土不少于300mm,外露长度不少于200mm,第一排地锚钢筋距导墙外皮为190mm,第二排地锚钢筋距第一排钢筋间距为1100mm,第三排钢筋距第二排钢筋为1800mm,第四排钢筋距第三排钢筋为2550mm,要求砼浇筑前拉线预埋与地板分布筋焊牢。三、单侧模板进场后，根据配板图对大模板进行组装并安装好模板腿子，然后对模板进行验收，主要验收大模板板面的平整度和板面的拼缝，是否有局部凹凸现象，其次验收大模板的子母口是否平直，然后清理板面锈烛，刷好模板油。四、大模板的就位：待共用墙钢筋验收后并对窗井墙丁字墙绑好钢模网完毕后开始大模板的就位，就位根据大模板配置图，先安装角模，再安装大模板，子母口要拼死。五、对10#槽钢的加工：10#槽钢进场后，首先对槽钢进行加工，在槽钢端部加焊300mm短管,用于穿U型丝托，从槽钢的端部量取2420mm焊接短管，再往上量取1570mm,焊接第二根短管，加固完后用钢管连接每根槽钢，使槽钢形成一个整体。六、单侧模板的校正大模板入模后进行校正，先将下口固定加100×100mm木方用木楔加固，调整大模板支腿的地脚螺栓，保证模板垂直度。模板里侧焊接直径16钢筋作为顶模棍，避审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各保存一份。；2、当做分项施工技术交底时,应填写“分项工程名称”栏，其他技术交底可不填写技术交底记录表C2-1编号工程名称1#住宅及配套楼等9项-7#住宅楼与地库共用墙交底日期2010年6月1日施工单位中国建筑股份有限公司分项工程名称基础底板交底提要共用墙单侧模技术交底免模板向内侧倾倒，保证墙体截面尺寸。下口用500双钢管夹住底板预埋的地脚螺栓上，锁定大模板小口，防止大模板小口在浇筑过程中偏位。加第一、二道斜支撑，每根斜支撑都要用U托顶紧，在加固过程中必须要控制大模板的垂直度，最后加第三道斜支撑，第三道斜支撑使用10#槽钢，底部焊接300mm长钢管用于固定U托，U托加固牢靠后在槽钢上加两道大横杆连接每根槽钢，使支撑槽钢形成一个整体，在第三道槽钢支撑和第二道支撑之间增加两排槽钢作为竖向支撑，防止第二、三道支撑受力产生挠度导致大模板变形。加固校正完毕后注意检查大模板的拼缝处，若存在两块模板为平口接逢时，需要增加三道背楞保证模板的整体性。七、模板对其他相关工序的要求1、钢筋对模板的影响：钢筋位置必须准确，若位置偏大，模板不能到位；暗柱位置钢筋直径较大，若位置不准确，支模板时影响穿墙螺栓的安装；若有墙体角度不等于90度时，若钢筋位置不准确，影响模板安装。2、放线对模板的影响：建筑物的定位线和模板位置线（五零线）必须准确，若定位线不准确,严重影响模板的安装,并且影响施工进度；若模板位置线不准确，影...
